二步法pet吹瓶工艺
二步法PET吹瓶工艺是一种常用的塑料瓶制造工艺，主要包括两个步骤：预制和吹塑。
进行预制。在预制阶段，首先需要将PET树脂加热至熔融状态，然后将熔融的PET注入到预制模具中。预制模具通常由两个半模组成，中间有一个空腔，形状和尺寸与最终产品相似。当PET树脂冷却固化后，取出模具即可得到预制的PET坯料。
接下来，进行吹塑。在吹塑阶段，首先将预制的PET坯料放入吹塑机的模具中。吹塑机通常由一个吹塑腔和一个模具组成。在吹塑腔内，将加热的PET坯料加压气化，使其膨胀成模具的形状。同时，通过模具的开合动作，将膨胀的PET坯料冷却固化，形成最终的塑料瓶。
二步法PET吹瓶工艺具有生产效率高、成本低、适用范围广等优点，被广泛应用于食品、饮料、化妆品、医药等行业的塑料瓶制造。
PET注坯及吹瓶工艺要点
PET注坯及吹瓶工艺要点
PET在饮料包装领域的应用推动了饮料包装业的高速发展。与此同时，饮料包装业的发展也为PET的应用提供了发展空间。严格控制PET注坯及吹瓶工艺是保证PET瓶的外观与其经济性的关键。
PET的特性
PET是乙二醇和对苯二甲酸缩合的产物，是饱和的热塑性聚合物。PET分子有线性和半结晶状态。
生产PET最简单的过程，就是对苯二甲酸与乙二醇反应形成单体（酯化），然后缩聚成长链聚合物PET。聚合度随温度和压力而变化。
PET与很多塑料一样，加工过程中有三态变化，即玻璃态、高弹态、粘流态。其中涉及到三个温度转变：玻璃化温度Tg、结晶温度Tc、熔点Tf。
从无定型玻璃态到橡胶态的转变叫玻璃化转变，它表示长链段开始运动。外部加热可以增加分子（链节）自由度，在玻璃态凝固的分子现在可以移动了。玻璃态转变依赖于PET的形态。当特性粘度（IV）高时结晶较明显，分子链的自由度受到限制，同时Tg较高。
随着温度的升高逐步产生局部球晶，导致局部分子链因分子间力而重排，即结晶。对PET而言，最大结晶度约55%，该极限是由芳香环重排缓慢造成的，所以说该芳香环妨碍晶区的形成。 如果T＜Tc，PET的粘度妨碍链段向有序运动（不许结晶）；T＞Tc，热作用妨碍无定形区的形成（趋向结晶）。
熔点Tf即所有晶体解体时的温度。
PET干燥与干燥机
水解
固体PET极易从空气中吸湿。储存时，PET会吸湿直至与环境条件饱和。饱和值可高达0.6%重量份。通常，PET在供应商处发货时，其含水率低于0.1%重量份。为了获得最好的产品性能，有必要把含水率降低到0.004%，最好熔化前是30ppm。
树脂中若含有水分，即使很低也会引起一系列的反应：
当温度高于PET熔点（约250℃）时，水会很快地引起聚合物降解（由于水的降解导致化学链被切断），这样就会降低分子量，降低表观粘度及相关的物理性能。事实上，水解在较低的温度下（如150℃）就开始发生，但是速度较低，其速度随温度升高而升高。在干燥和成型条件下，IV的降低不能大于0.02dl/g。粘度太大的下降，会导致结晶速度增加，对瓶坯的透明度不利，并导致瓶子的机械性能下降，承载强度和冲击强度下降。
PET塑料瓶之吹瓶工艺简介
吹瓶机的吹瓶过程分为两个部分。
预热
将瓶坯（胚）通过红外线高温灯管照射，将瓶胚的胚体部分加热软化，为了保持瓶口形状，瓶胚胚口是不需要加热的，因此需要一定的冷却装置对其进行冷却操作。
吹瓶成型
该阶段是将已经预热好的瓶胚放置到已经做好的吹模中，对其内进行高压充气。把瓶坯（胚）吹拉成所需的瓶子。
全自动吹瓶机通过机械手的操作将吹瓶的两个操作合在一起完成，免去了中间人工将预热好的瓶坯放入吹模的过程。大大加快了生产的速率。
吹瓶机的工艺流程
吹瓶机吹塑过程是一个双向拉伸的过程，在此过程中，PET链呈双向延伸、取向和排列， 从而增加了瓶壁的机械性能，提高了拉伸、抗张、抗冲强度，并有很好的气密性。虽然拉伸有助于提高强度，但也不能过分拉伸，要控制好拉伸吹胀数比：径向不要超过3.5～4.2倍，轴向不要超过2.8～3.1倍。瓶胚的壁厚不要超过4.3mm。
吹瓶是在玻璃化温度和结晶温度之间进行的，一般控制在90～110度之间。在此区间PET 表现为高弹态，快速吹塑、冷却定形后成为透明的瓶子。
吹塑过程中有：拉伸—一次吹—二次吹，三个动作的时间很短，但一定要配合好，特别是前两步决定了料的总体分布，吹瓶质量的好坏。因此要设置好参数：拉伸起始时机、拉伸速度、预吹起始和结束时间，预吹气压力，预吹气流量等，如有可能，最好能控制瓶胚总体的温度分布， 瓶胚内外壁的温度梯度。
在快速吹塑、冷却过程中，瓶壁内有诱导应力产生。对充气饮料瓶来说，它可抗内压， 有好处，但对热灌装瓶来说就要保证在玻璃化温度以上让它充分释放。 下面是吹瓶工艺流程图：
PET吹塑瓶可分为两类，一类是有压力瓶，如充装碳酸含气饮料的瓶；另一类为无压力瓶，如充装水、茶、食用油等的瓶。
茶饮料瓶是掺混了聚萘二甲酸乙二酯(PEN)的改性PET瓶或PET与热塑性聚芳酯的复合瓶，在分类上属热瓶，可耐热85℃以上；水瓶则属冷瓶，对耐热性无要求。在成型工艺上热瓶与冷瓶相似。

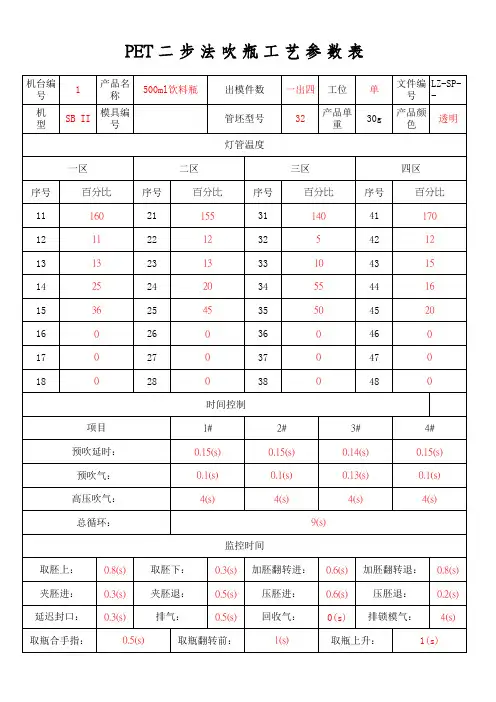

机台编号1产品名称一出四工位单文件编号LZ-SP--机 型SB II模具编号32产品单重30g产品颜色透明
序号序号序号序号1121314112223242132333431424344415253545162636461727374718283848
0.8(s)0.3(s)0.6(s)0.8(s)0.3(s)0.5(s)0.6(s)0.2(s)0.3(s)0.5(s)0(s)4(s)项目预吹延时：预吹气：高压吹气：总循环：1#0.15(s)0.1(s)4(s)
加胚翻转退：压胚退：排锁模气：1(s)1(s)取瓶上升：加胚翻转进：压胚进：取胚下：夹胚退：排气：0.5(s)取瓶翻转前：夹胚进：延迟封口：取瓶合手指：2000000
回收气：0
0.15(s)55
取胚上：9(s)01551213
4#2017012151650140510160
0.14(s)0.15(s)360004500一区二区三区四区百分比百分比百分比百分比
3#PET 二 步 法 吹 瓶 工 艺 参 数 表500ml饮料瓶出模件数
111325
时间控制灯管温度
监控时间4(s)4(s)4(s)管坯型号
0.1(s)0.13(s)0.1(s)2#编制：陈水畅审核：詹顺斌日期：2015.8.260.5(s)0.5(s)取瓶下降：取瓶开手指：取瓶翻转后：1.2(s)

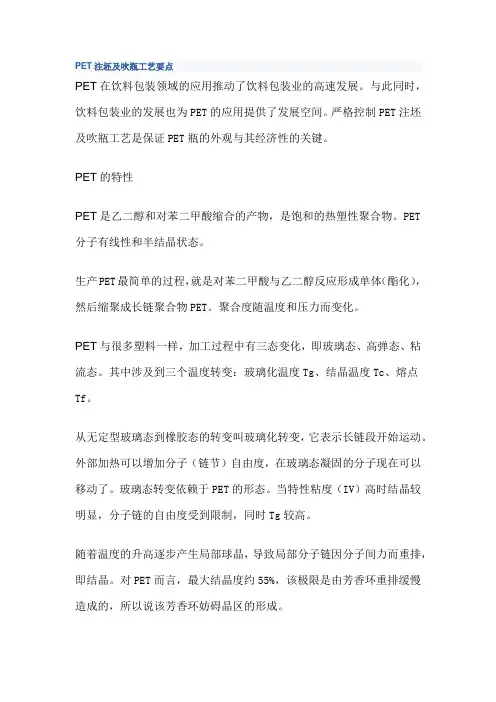

PET注坯及吹瓶工艺要点
PET在饮料包装领域的应用推动了饮料包装业的高速发展。与此同时，饮料包装业的发展也为PET的应用提供了发展空间。严格控制PET注坯及吹瓶工艺是保证PET瓶的外观与其经济性的关键。
PET的特性
PET是乙二醇和对苯二甲酸缩合的产物，是饱和的热塑性聚合物。PET分子有线性和半结晶状态。
生产PET最简单的过程，就是对苯二甲酸与乙二醇反应形成单体（酯化），然后缩聚成长链聚合物PET。聚合度随温度和压力而变化。
PET与很多塑料一样，加工过程中有三态变化，即玻璃态、高弹态、粘流态。其中涉及到三个温度转变：玻璃化温度Tg、结晶温度Tc、熔点Tf。
从无定型玻璃态到橡胶态的转变叫玻璃化转变，它表示长链段开始运动。外部加热可以增加分子（链节）自由度，在玻璃态凝固的分子现在可以移动了。玻璃态转变依赖于PET的形态。当特性粘度（IV）高时结晶较明显，分子链的自由度受到限制，同时Tg较高。
随着温度的升高逐步产生局部球晶，导致局部分子链因分子间力而重排，即结晶。对PET而言，最大结晶度约55%，该极限是由芳香环重排缓慢造成的，所以说该芳香环妨碍晶区的形成。
如果T＜Tc，PET的粘度妨碍链段向有序运动（不许结晶）；T＞Tc，热作用妨碍无定形区的形成（趋向结晶）。
熔点Tf即所有晶体解体时的温度。
PET干燥
水解
固体PET极易从空气中吸湿。储存时，PET会吸湿直至与环境条件饱和。饱和值可高达0.6%重量份。通常，PET在供应商处发货时，其含水率低于0.1%重量份。为了获得最好的产品性能，有必要把含水率降低到0.004%，最好熔化前是30ppm。
树脂中若含有水分，即使很低也会引起一系列的反应：
当温度高于PET熔点（约250℃）时，水会很快地引起聚合物降解（由于水的降解导致化学链被切断），这样就会降低分子量，降低表观粘度及相关的物理性能。事实上，水解在较低的温度下（如150℃）就开始发生，但是速度较低，其速度随温度升高而升高。在干燥和成型条件下，IV的降低不能大于0.02dl/g。粘度太大的下降，会导致结晶速度增加，对瓶坯的透明度不利，并导致瓶子的机械性能下降，承载强度和冲击强度下降。
