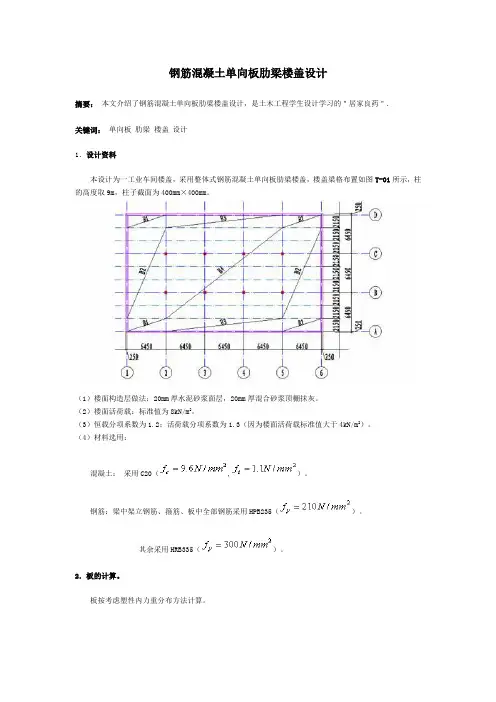

钢筋混凝土单向板肋梁楼盖设计
摘要： 本文介绍了钢筋混凝土单向板肋梁楼盖设计，是土木工程学生设计学习的＂居家良药＂．
关键词： 单向板 肋梁 楼盖 设计
1．设计资料
本设计为一工业车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖，楼盖梁格布置如图T-01所示，柱的高度取9m，柱子截面为400mm×400mm。
（1）楼面构造层做法：20mm厚水泥砂浆面层，20mm厚混合砂浆顶棚抹灰。
（2）楼面活荷载：标准值为8kN/m2。
（3）恒载分项系数为1.2；活荷载分项系数为1.3（因为楼面活荷载标准值大于4kN/m2）。
（4）材料选用：
混凝土： 采用C20（,）。
钢筋：梁中架立钢筋、箍筋、板中全部钢筋采用HPB235（）。
其余采用HRB335（）。
2．板的计算。
板按考虑塑性内力重分布方法计算。
板的厚度按构造要求取。次梁截面高度取，截面宽度，板的尺寸及支承情况如图T-02所示。
（1）荷载：
恒载标准值：
20mm水泥砂浆面层 ；
80mm钢筋混凝土板 ；
20mm混合砂浆顶棚抹灰 ；
；
恒载设计值 ；
活荷载设计值 ；
合计 ；
即每米板宽设计承载力 。
（2）内力计算：
计算跨度：
边跨 ；
中间跨 ；
跨度差，说明可以按等跨连续板计算内力。取1m宽板带作为计算单元，其计算简图如图T-03所示。
各截面的弯矩计算见 表Q-01。
连续板各截面弯矩计算 表Q-01
截面 边跨跨中 离端第二支座 离端第二跨跨中及中间跨跨中 中间支座
弯矩计算系数
（3）截面承载力计算：
,(根据钢筋净距和混凝土保护层最小厚度的规定，并考虑到梁、板常用的钢筋直径(梁设为20mm,板设为10mm),室内正常环境(即一类环境)的截面有效高度h。
现浇楼板工艺流程
现浇楼板工艺流程是指在建筑施工中，将混凝土现场浇筑成楼板的一系列工艺流程。楼板是建筑物的平面结构构件，它承载着建筑物的重量，为楼层提供支撑和使用功能，因此楼板的施工工艺十分重要。下面将介绍一下常见的现浇楼板工艺流程。
1. 准备工作：在施工前，首先要确定楼板的设计要求，包括楼板的荷载、标高、强度等。然后对施工现场进行清理，搭建脚手架和安全防护设施。
2. 防水层的设置：根据设计要求，在楼板上铺设一层防水层，以防止混凝土渗透到下层。防水层可以使用防水卷材或者涂覆防水涂料。
3. 配筋和内模支撑：根据设计要求，在楼板上设置钢筋，以增加楼板的强度和承载力。同时需要搭设内模支撑，将横向梁和方格板设置在楼板下方，以支撑混凝土浇筑过程中的重量。
4. 浇筑混凝土：采用泵车将混凝土运输到楼板现场，并用振动棒对混凝土进行振捣，以排除空隙并提高混凝土的密实性。
5. 平整表面：在混凝土浇筑后，使用抹光机对楼板表面进行抹平，以去除凸起和突出的部分，并使楼板表面平整光滑。
6. 二次浇筑：有些楼板需要进行二次浇筑，此时需要在第一次浇筑的混凝土表面铺设薄层混凝土，以增加楼板的厚度和强度。
7. 浇注缝隙处理：在楼板浇筑结束后，需要对混凝土表面的缝隙进行处理。通常采用混凝土砂浆对缝隙进行填补，并使填补处与楼板表面保持一致。
8. 养护：在楼板浇筑结束后，需要进行养护。养护时间一般为28天，期间需要定期对楼板进行湿润和保持温度适宜，以使混凝土获得理想的强度和耐久性。
以上就是常见的现浇楼板工艺流程。根据不同的实际情况，楼板的施工工艺可能会有所差异，但总体来说，以上的步骤是一个比较基本和通用的流程。在实际施工中，需要严格按照设计要求和相关规范进行操作，以确保楼板的质量和安全。
现浇楼板钢筋的标准如下：
1、 受力筋：板厚H小于100毫米时，板子内部受力钢筋的常见直径为是6到8毫米，H等于100到150毫米时，则在8~12毫米间，H大于150毫米时，则维持在12到16毫米，利用现浇板时，钢筋则不可以低于6毫米，使用预制板时则不能够低于4毫米。
板子受力时钢筋的间距正常不可低于70毫米，板厚H小于等于150毫米时，间距不可超过200毫米，而且大于150毫米时，不能超过1.5H或250毫米，板子受力钢筋正常都是靠近墙边或梁边50毫米搭配。
单双向板可以用分离式或弯曲式配筋，分离式为最便捷常见的方法之一，当多跨单向、双向板使用分离式配筋时，跨中下部钢筋最好全都伸人支座，支座负筋朝跨内时，延伸负筋长度需覆盖矩图且符合钢筋锚固的标准。
2、 分布钢筋：它的间距为150到200毫米，正常是放在温度收缩钢筋上的板子，上下外层顺着纵横两边的配筋率不可以低于百分之0.1.
3、 构造钢筋：它的直径不可以低于8毫米，间距不可以超过200毫米，而且截面积沿着受力方向搭配的时候，不可以低于跨中受力钢筋面积的三分之一不是沿着受力方向配置的时候，需按照经验减少。
1．2 楼面荷载计算
建筑构造通用图集（工程做法），08BJ1-1（2008）
表1-3楼屋面板的荷载计算
楼面板的荷载计算 屋面板的荷载计算
荷载编号 楼① 楼② 楼③ 楼④ 楼⑤ 屋①
项目
教室、
阅览室
2/mkN 会议室
2/mkN 办公室
宿舍
2/mkN 走廊
2/mkN 厕所
2/mkN 上人屋面
2/mkN
楼面活荷载 2.0 2.0 2.0 2.5 2.5 2.0
楼面
做法 地1 2.0 2.0 2.0 2.0
地3F 2.2
平屋4 2.96
板做法 板自重 2.50 2.50 2.50 2.50 2.50 3.0
顶棚
做法 棚7 0.34 0.34 0.34 0.34 0.34 0.34
荷
载
计
算 永久荷载标准值 4.84 4.84 4.84 4.84 5.09 6.3
可变荷载标准值 2.0 0.2 0.2 0.2 2.5 2.0
可变荷载效应控制组合 9.21 9.21 9.21 9.21 9.61 10.36
永久荷载效应控制组合 8.53 8.53 8.53 8.53 9.37 10.5
荷载标准组合 6.84 6.84 6.84 6.84 7.59 8.3
荷载准永久组合 584 5.84 5.64 5.64 6.34 7.1
1．3 屋面板与楼面板的选择
采用全现浇钢筋混凝土楼屋盖结构
表1-4 屋面板与楼面板的选择
项目
轴跨
m 板厚选择
mm
1 屋面板 3.3 120
楼
面
板 楼① 3.3 100
楼② 3.3 100
楼③ 3.3 100
楼④ 2.4 100
楼⑤ 3.3 100
2. 楼板配筋计算
板采用整体现浇式，板厚100hmm，采用30C混凝土，板中钢筋采用335HPB级钢筋。设计中采用弹性理论计算的方法来计算板和支座中的内力，采用弯矩调幅法对结构按弹性方法所求的弯矩值和剪力值进行适当调整，以考虑结构非弹性变形所引起的内力重分布。本计算中选取边跨和中间跨,以及男女厕所为计算单元，将楼板命名为①②③④板块进行计算.见下图:
