FS5050 使用说明书
1 复位（F 2）
在操作项的菜单中，按【↓】键，移动光标到复位项并按确认键（或监控状态下按快捷键F2），输入系统操作密码(0000)（用户可自行更改）按【Enter】键，系统会提示是否复位，按【F2 】键确认进行复位，按【E s c 】键退出。
2 自检（F 5）
自检用于日常维护中检查各显示器件与声响是否正常。在操作项的下拉菜单中，移动光标在自检位置并按【Enter】键或监控状态下按【F5】键， 输入系统操作密码(0000)后（用户可自行更改）按【E
n t e r 】键，系统进行自检，液晶显示全亮/ 全灭，LED 灯全部点亮，火警声、联动声和故障声顺序响一遍，然后系统回到监控状态。
3 消音（F 6）
当系统中有火警、联动、故障时，控制器会发出相应的报警声，消音功能可对该报警声进行消音（同时对多线控制单元有效）。声响级别：火警声＞联动声＞故障声。
在消音后，当有新的事件出现时，控制器将再次发声。按任意键都可消除故障声。在操作项的下拉菜单中，移动光标在消音位置并按【Enter】键或监控状态下按【F6】键， 均可消音。
4 手自动（F 4）
下拉菜单中，光标在手自动位置按【E n t e r 】键（或监控状态下按快捷键F 4 ），输入系统操作密码(0000)按【E n t e r 】键，进入设置手自动界面。按【F 2 】键在自动和手动之间进行切换。控制器当前所处状态有手动或自动指示灯专门显示，同时液晶左下角有手动或自动显示
5 手动打印
操作项的下拉菜单中，移动光标在手动打印位置按【Enter 】键或按下相应的数字键，输入系统操作密码按【Enter 】键，进入手动打印操作界面，如图4 － 2 所示，按F8-F10 选择所要打印信息的种类，再输入所要打印信息的时间段按【F2 】键进行起动操作，并出现打印界面， 提示正在打印，如无打印内容则不会出现打印界面。
6 直接启停

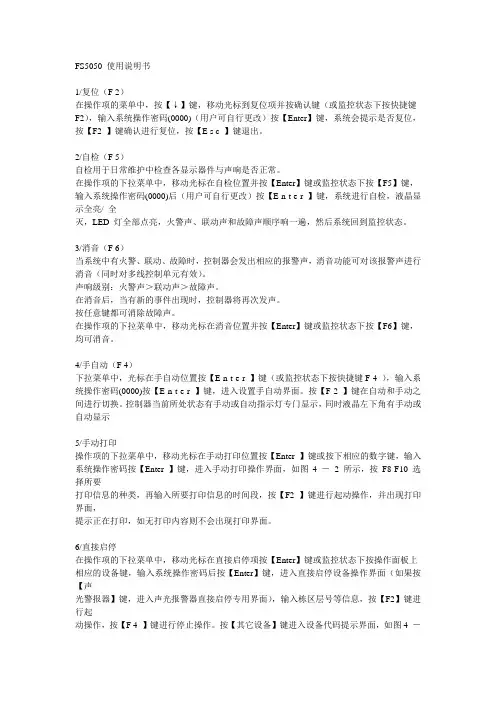

FS5050 使用说明书
1/复位（F 2）
在操作项的菜单中，按【↓】键，移动光标到复位项并按确认键（或监控状态下按快捷键
F2），输入系统操作密码(0000)（用户可自行更改）按【Enter】键，系统会提示是否复位，按【F2 】键确认进行复位，按【E s c 】键退出。
2/自检（F 5）
自检用于日常维护中检查各显示器件与声响是否正常。
在操作项的下拉菜单中，移动光标在自检位置并按【Enter】键或监控状态下按【F5】键，
输入系统操作密码(0000)后（用户可自行更改）按【E n t e r 】键，系统进行自检，液晶显示全亮/ 全
灭，LED 灯全部点亮，火警声、联动声和故障声顺序响一遍，然后系统回到监控状态。
3/消音（F 6）
当系统中有火警、联动、故障时，控制器会发出相应的报警声，消音功能可对该报警声进行
消音（同时对多线控制单元有效）。
声响级别：火警声＞联动声＞故障声。
在消音后，当有新的事件出现时，控制器将再次发声。
按任意键都可消除故障声。
在操作项的下拉菜单中，移动光标在消音位置并按【Enter】键或监控状态下按【F6】键，
均可消音。
4/手自动（F 4）
下拉菜单中，光标在手自动位置按【E n t e r 】键（或监控状态下按快捷键F 4 ），输入系统操作密码(0000)按【E n t e r 】键，进入设置手自动界面。按【F 2 】键在自动和手动之间进行切换。控制器当前所处状态有手动或自动指示灯专门显示，同时液晶左下角有手动或自动显示
5/手动打印
操作项的下拉菜单中，移动光标在手动打印位置按【Enter 】键或按下相应的数字键，输入
系统操作密码按【Enter 】键，进入手动打印操作界面，如图4 － 2 所示，按F8-F10 选择所要
打印信息的种类，再输入所要打印信息的时间段，按【F2 】键进行起动操作，并出现打印界面，
提示正在打印，如无打印内容则不会出现打印界面。
1FS5050使用说明书
专业 安全 诚信 服务ＪＢ－ＬＧＺ２－ＦＳ５０５０
火灾报警控制器（联动型）
使用说明书
2FS5050使用说明书
专业 安全 诚信 服务 前言
火灾自动报警系统是由触发装置、火灾报警装置以及其它辅助装置组成的，具有能
在火灾初期将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传
输到火灾报警控制器，显示出火灾发生的部位、时间等，使人们能够及时发现火灾，并
及时采取有效措施，扑灭火灾，最大限度地减少火灾造成的生命危害和财产损失。
ＪＢ－ＬＧＺ２－ＦＳ５０５０火灾报警控制器（联动型）满足国家标准ＧＢ４７１７－２００５＜＜火灾报警
控制器＞＞和ＧＢ１６８０６－２００６＜＜消防联动控制设备＞＞的相关要求。是本公司在多年火灾报
警和联动控制研究的基础上，总结多年消防工程施工经验，大量吸取现场工程人员建议，
充分应用现代最新电子技术、电磁兼容技术、火灾自动探测技术和信息处理技术而研发
的新一代集火灾报警和消防联动一体的智能火灾报警控制器。
本控制器的设计、生产、检验、销售及服务全过程，均满足ISO9000（2000版）
质量管理体系，且通过国际权威机构BSI的认证。
本控制器有三种结构模式（本说明书统一简称ＦＳ５０５０或控制器）：
立柜式：检测型号（主型）ＪＢ－ＬＧＺ２－ＦＳ５０５０火灾报警控制器（联动型）；
壁挂式：检测型号（分型）ＪＢ－ＬＢＺ２－ＦＳ５０５０火灾报警控制器（联动型）；
琴台式：检测型号（分型）ＪＢ－ＬＴＺ２－ＦＳ５０５０火灾报警控制器（联动型）。
本说明书的内容满足ＧＢ９９６９．１－１９９８＜＜工业产品使用说明书 总则＞＞的相关要求。
本说明书应妥善保管，并由专人负责，以备日后查用。
说明书版本：Ｖ１．００
２００６．１２．２９
