Proteus 仿真软件介绍与使用说明

导读：Proteus 软件是常用的 EDA 工具软件，用于单片机等数字电路

仿真。Proteus 分为两个版本：ISIS 和 ARES，前面的主要用于仿真设计，后

面的用户 PCB 电路板设计。

Proteus 软件是英国 Labcenter electronics 公司出版的 EDA 工具软件。

常用于单片机等数字电路仿真，分为 ISIS 和 ARES 两个程序，前者用于仿

真，后者用于设计 PCB。我们常使用 ISIS 仿真软件，其界面如下图。

打开 Proteus ISIS，会默认新建一个空白文档，我们也可以通过菜单

File-New Design-Default 来新建。点击按钮 P(见下图方框处)，我们可以打开

元件库，添加需要的元件。

在搜索框中输入 89C52，就能找到 AT89C52 单片机(由于没有 STC

单片机，我们使用完全兼容的 AT 系列单片机代替即可)。选择需要的器件，点击 OK 按钮即可将其添加到 DEVICES 一栏。在 DEVICES 栏中选定需要

的器件型号，然后在屏幕中间的空白区域点击，就可以添加元件到我们的电

路设计图中。然后用鼠标单击连接导线，单片机最小系统的电路图就能画出

来了。

电路画完之后，双击单片机，弹出如下窗口，在 Program File 中，我

们选择我们编译完成的 HEX 程序文件(后面将会介绍 HEX 文件)，就可以运

行程序了。另外，Proteus 在实际使用中，单片机即使不连接最小系统，即省

略电源、晶振、复位电路，仍然能正常工作。细心的读者可能已经发现，下

图中 Program File 的下一栏是 Clock Frequency，即时钟频率，实际上在这里

单片机的时钟正是由这个参数设定的，而和电路中连接的晶振并没有关系。

电路连接好并设置好相关参数后，我们可以运行按钮来仿真电路，运

行的时候，程序就会模拟真实电路运作的情况。我们可以看到 LED 的亮灭、

数码管和 LCD 显示字符、电机的转动，听到蜂鸣器的响声等;还可以使用示

波器、电压表电流表、逻辑分析仪等虚拟仪器来协助我们进行电路和程序的

设计;调试程序的时候，利用 Proteus 进行分析，非常方便。

顺便提一下，在 Proteus 中，元件库都是英文的，常用的几种元件中

英文对照如下。

RES：电阻;CAP：电容;BUTTON：按键开关;CRYSTAL：晶

振;DIODE：二极管;LED：发光二极管。

Proteus 原版程序是英文版的，官方也没有推出中文版。往后很多软

件也是如此，主要是英文版，尽管网上能下载到一些汉化版本，但是汉化质

量参差不齐，而且汉化版容易出现一些问题。还有很多软件、文档根本没有

中文版。所以希望读者能克服心理障碍，逐步适应英语化的学习环境。

或许一些读者觉得，使用英文软件，或者看一篇英文文档，里面全是

不认识的词。就我们学习单片机来说，我们用到的软件和文档里使用的英文

词汇主要有两类：一类是常用词汇，比如菜单中的 Files 表示文件、Edit 表示

编辑，很容易熟练掌握;另一类是专业词汇，比如 Resistor 表示电阻、PCB 表

示印刷电路板、MCU 表示单片机(微处理器)等，专业词汇很多，且很难理

解。在接触一些英文软件和文档时，我们之所以觉得难懂，最主要的就是里

面有很多专业名词术语。可以用词典查查。之所以不懂这些专业词汇，其实

并非语言的问题，而是专业知识的问题。如果给一个没有一点电路知识的人

说 Resistor，他完全不理解;但是即使你告诉他电阻，他还是不理解。

Proteus 更详细的使用说明可访问我的个人网站 hainter。

合集下载

实验八 Proteus仿真软件使用方法

实验八 Proteus仿真软件使用方法

实验八 Proteus仿真软件使用方法

1. 实验目的：

（1）了解Proteus仿真软件的使用方法。

（2）了解51单片机编程器Keil与Proteus仿真软件的联用方法。

2. 实验要求：

通过讲授和操作练习，学会正确使用Proteus仿真软件及Keil编程及其联合调试。

3. 实验内容：

（1）Proteus 仿真软件介绍

Proteus 软件是由英国LabCenter Electronics 公司开发的EDA工具软件，由ISIS和ARES两个软件构成，其中ISIS是一款便捷的电子系统仿真平台软件，ARES是一款高级的布线编辑软件。它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。

通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。

图8-1是Proteus ISIS的编辑窗口：

图8-1 ISIS的编辑界面

图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。

选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P按钮，就会出现如图8-2的元器件选择界面：

图8-2 元器件库选择界面

在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源 - Clock, 运放 - CA3140等），就会在图8-2中间的大空白框列出你所需的一系列相关的元件。此时，你可用鼠标选中你要的元件，则图8-2右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK按钮，该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中（参见图1左侧下方框）。

Proteus仿真软件使用方法

Proteus仿真软件使用方法

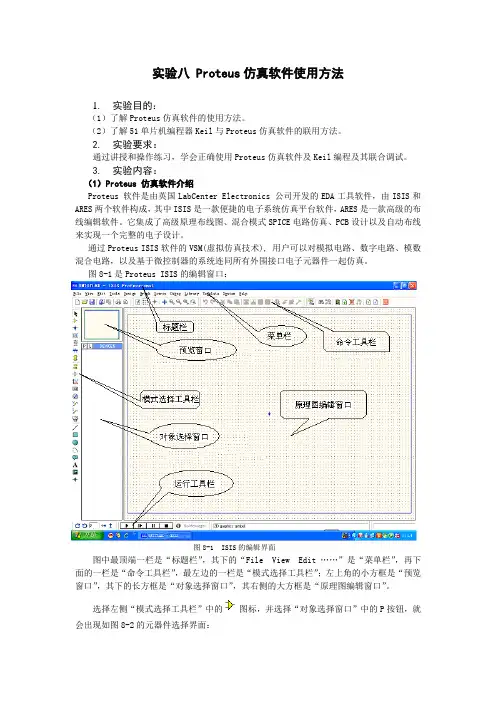

实验八 Proteus仿真软件使用方法

1. 实验目的：

（1）了解Proteus仿真软件的使用方法。

（2）了解51单片机编程器Keil与Proteus仿真软件的联用方法。

2. 实验要求：

通过讲授和操作练习，学会正确使用Proteus仿真软件及Keil编程及其联合调试。

3. 实验内容：

（1）Proteus 仿真软件介绍

Proteus 软件是由英国LabCenter Electronics 公司开发的EDA工具软件，由ISIS和ARES两个软件构成，其中ISIS是一款便捷的电子系统仿真平台软件，ARES是一款高级的布线编辑软件。它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。

通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。

图8-1是Proteus ISIS的编辑窗口：

图8-1 ISIS的编辑界面

图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。

选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P按钮，就会出现如图8-2的元器件选择界面：

图8-2 元器件库选择界面

在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源 - Clock, 运放 - CA3140等），就会在图8-2中间的大空白框列出你所需的一系列相关的元件。此时，你可用鼠标选中你要的元件，则图8-2右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK按钮，该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中（参见图1左侧下方框）。

Keil C51编译器及Proteus仿真软件使用方法

Keil C51编译器及Proteus仿真软件使用方法

Keil C51编译器使用方法

n 双击 图标打开Keil C51编译器

n 新建一个工程：Project->New Vision Project

n 弹出Create New Project对话框后，先在桌面新建一个名为exp_1的文件夹

n 双击进入exp_1文件夹，在Create New Project对话框的文件名处输入工程名exp_1，并点击“保

存”按钮

n 在器件列表中选择Atmel公司的AT89C51，并点击“确定”

n 弹出下列对话框，点击“是”

n 右键单击左侧Project Workspace区域中的Target 1，选择Options for Target ‘Target 1’

n 将Target选项下的Xtal设为12

n 将Output选项下的Create HEX File选中，并单击确定

n 点击工具栏上的新建图标

n 点击工具栏上的保存图标

n 弹出另存为对话框，在文件名处，输入exp_1.c，然后点击保存

n 右击Source Group 1，选择Add Files to Group ’Source Group 1’

n 在弹出对话框中，选中exp_1.c文件，然后依次点击Add按钮和Close按钮

n 在文件编辑区为exp_1文件输入如下代码

n 单击 图标，进行编译，并查看编译结果

Proteus ISIS操作小指南

n ISIS编辑器概况

n 基本操作

u 缩放（最方便的几种）

v 滚动滚轮（鼠标中键）

v F6放大，F7缩小

v 利用工具栏上的快捷图标

v 在预览窗口上滚动滚轮

v F8可迅速的将电路图以整幅方式显示

u 拖动（最方便的几种）

v 在编辑窗口内部单击（也就是按一下就松开）滚轮，进入拖动模式，在需要停止的地方

再次单击滚轮或左键 v 将鼠标箭头移至编辑窗口中的目标位置，按下F5键，则此时画面的中心将自动调整至

鼠标箭头所指位置 v 按住SHIFT键，向编辑窗口的边缘移动鼠标箭头，其中箭头向上边缘移动时，画面上移；

WAVE6000仿真软件使用说明

WAVE6000仿真软件使用说明

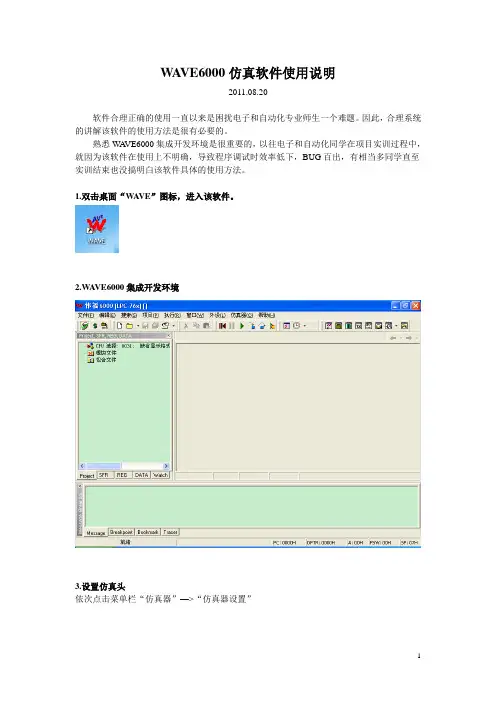

1 WAVE6000仿真软件使用说明
