+GF+ph计中文调试说明书

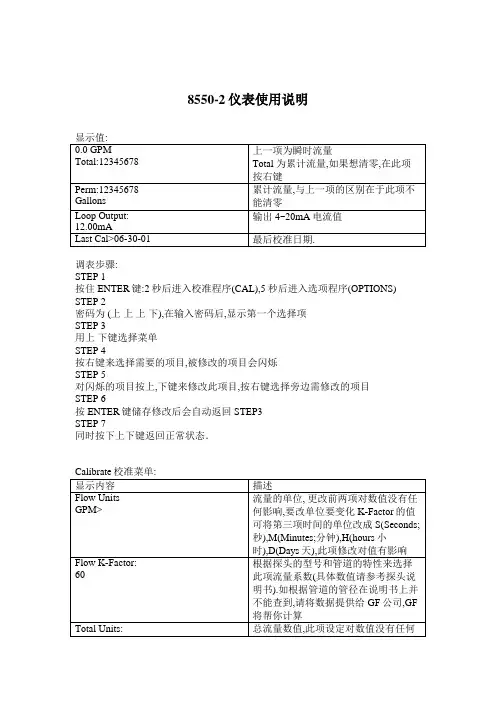

GF流量计调试中文说明书 GF流量计调试中文说明书 GF流量计调试中文说明书 8550-2 仪表使用说明 显示值 : 0.0
GPM 上一项为瞬时流量 TotalTotal 为累计流量 ， 如果想清零 ，在此项 按右键 Perm累计流量 ,与上一项的区别在于此项不
Gallo ns 能清零 输出 4~20mA 电流值 Last Cal>06-30-01 最后校准日期 . 调表步骤 ： STEP 1 按住 ENTER 键:2 秒后进入校准程序 〔CAL 〕,5 秒后进入选项程序 〔OPTIONS 〕 STEP 2 密码为 〔 上上上下 〕,在输入密码后 ，显示第一个选择项 STEP
3 用上下键选择菜单 STEP 4 按右键来选择需要的工程 ，被修改的工程会闪烁 STEP 5 对闪烁的工程按上 ，下键来修改此工程 ，按右键选择旁边需修改的工程 STEP 6 按 ENTER 键储存修改后会自动返回 STEP3 STEP 7 同时按下上下键返回正常状态 . Calibrate 校准菜单 ： 显示内容 描述 Flow Un its GPM> 流量的单位 ，更改前两项对数值没有任 何影响 , 要改单位要变化 K-Factor 的值 可 将第三项时间的单位改成 S〔Seco nds;
秒〕,M〔Minutes; 分钟〕,H〔hours 小 Flow K-Factor: 60
时〕,D〔Days 天〕,此项修改对值有影响 根据探头的型号和管道的特性来选择 此项 流量系数 〔具体数值请参考探头说 明
书〕.如根据管道的管径在说明书上并 不 能查到 ，请将数据提供应 GF 公司 ,GF 将 帮你计算 Total Un its: 总流量数值 ，此项设定对数值没有任何 Gallo ns> Total K-Factor 60> us Loop Ra
nge:GPM: 0.00~100> Output Mode>Low Output Setpnt: >10GPM
Out Hys >5GPM Output Volume Output PlsWdth> Output Freq:>
Last Cal > Optio ns Menu 选项菜单 显示内容 Con trast 3> Flow Decimal Total Decimal Averagi ng off Total Reset Lock off> Loop
Adjust 4 mA > Loop Adjust 20mA > Test Loop:> Test Output:>
影响 根据探头的型号和管道的特性来选择 此项流量系数 〔具体数值请参考探头说明书〕,此值为总流量系数 设定 GPM 对应的电流数值 选择模式 :有 Low.High,Fre nque ncy,Pulse 四种可以选 择 设定启动点 设定缓冲值 选择 Pulse 模式时 ， 流量到达此数值时 , 将给出 1 个脉冲信号 选择脉冲时间 选择
Frequency 参数 最后校准时间 描述 设定显示比照度 ,1 为比照度最小 ,5 为 对 比度最高 选择流量的小数点位 选择总流量的小数点位 OFF 时显示瞬时值丄 OW 和 HIGH 分别显示 4 秒和
8 秒的平均值 ， 如果显示数 值变化较快 ，可将此选项设成 4
或 8 Lock On: 设定此值 ,Total 流量值清零 时， 需要密码 Lock
off: 设定此值 ,Total 流量值清零时 , 不需要密码 设定输出电流值的最小值 设定输出电流值的最大值 实验输出电流 实验
Collector 输出 Troubleshoot ing 故障现象 显示现象 可能原因 -ZZ 乃 - 显示超出范围 “ 〞 Relay 的脉冲频率超过了 Pulse
Overru n Outputl “Pulse Overru n Output2 〞 300 个脉冲每分钟
脉冲宽 度太大了 “ Value must be more K-Factor 值不能设成零
than 0 〞 Relay is always activated 1 Relay 的缓冲区 〔Relay 总是在工作 〕 (Hysteresis) 的值太大了 2 探头有冋题 改善方法
检查传感器 ( 探头 )的安装检查小数点位的设置 更改 Relay 脉冲的设置 选择适宜 K-Factor 1 重新设置 Relay 的缓冲
(Hysteresis) 更换探头
