压力开关的工作原理

BJT的开关工作原理：

形象记忆法 ：

对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。它只是把电源的能量转换成信号的能量罢了。但三极管厉害的地方在于：它可以通过小电流控制大电流。

假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。

所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。

如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。

在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。

如果水流处于可调节的状态，这种情况就是三极管中的线性放大区。

如果那个小的阀门开启的还不够，不能打开大阀门，这种情况就是三极管中的截止区。

如果小的阀门开启的太大了，以至于大阀门里放出的水流已经到了它极限的流量，这种情况就是三极管中的饱和区。但是你关小小阀门的话，可以让三极管工作状态从饱和区返回到线性区。

如果有水流存在一个水库中，水位太高（相应与Uce太大），导致不开阀门江水就自己冲开了，这就是二极管的反向击穿。PN结的击穿又有热击穿和电击穿。当反向电流和反向电压的乘积超过PN结容许的耗散功率，直至PN结过热而烧毁，这种现象就是热击穿。电击穿的过程是可逆的，当加在PN结两端的反向电压降低后，管子仍可以恢复原来的状态。电击穿又分为雪崩击穿和齐纳击穿两类，一般两种击穿同时存在。电压低于5－6V的稳压管，齐纳击穿为主，电压高于5－6V的稳压管，雪崩击穿为主。电压在5－6V之间的稳压管，两种击穿程度相近，温度系数最好，这就是为什么许多电路使用5－6V稳压管的原因。

光电开关工作原理 （返回）

电感式接近开关

电容式接近开关

红外线光电开关 位移传感器 霍尔开关

磁性开关

光电开关工作原理 型号说明 术语解释 接线图号 常用发射镜 应用图例 注意事项

红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线，浙江省洞头县光电开关厂生产的红外线光电开关优先使用的是接近可见光波长的近红外线。

红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。根据检测方式的不同，红外线光电开关可分为 1.漫反射式光电开关

漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。 引起理想漫反射的光度分布

局部较强漫反射时的光度分布

2.镜反射式光电开关

镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3.对射式光电开关

对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4.槽式光电开关

槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

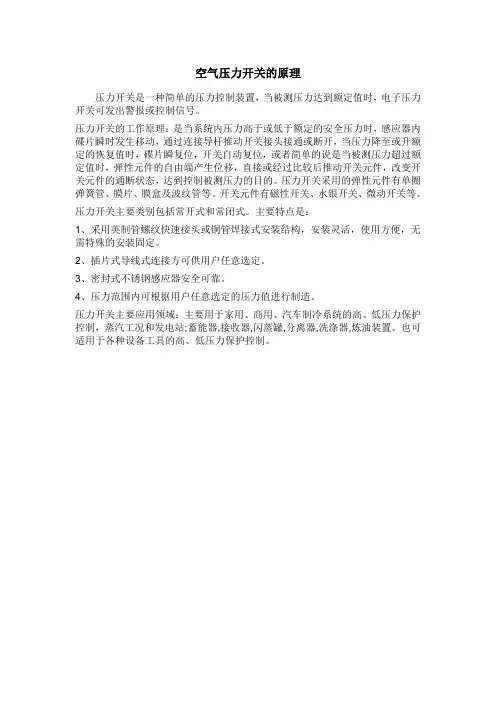

空气压力开关的原理

压力开关是一种简单的压力控制装置，当被测压力达到额定值时，电子压力开关可发出警报或控制信号。

压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。开关元件有磁性开关、水银开关、微动开关等。

压力开关主要类别包括常开式和常闭式。主要特点是：

1、采用英制管螺纹快速接头或铜管焊接式安装结构，安装灵活，使用方便，无需特殊的安装固定。

2、插片式导线式连接方可供用户任意选定。

3、密封式不锈钢感应器安全可靠。

4、压力范围内可根据用户任意选定的压力值进行制造。

压力开关主要应用领域：主要用于家用、商用、汽车制冷系统的高、低压力保护控制，蒸汽工况和发电站;蓄能器,接收器,闪蒸罐,分离器,洗涤器,炼油装置。也可适用于各种设备工具的高、低压力保护控制。

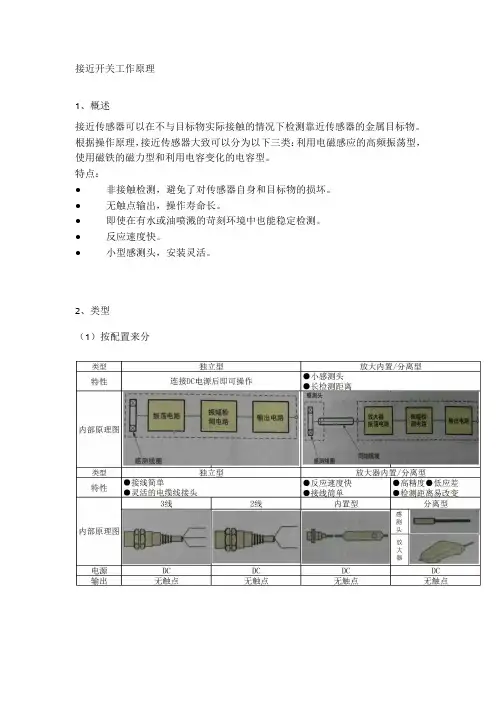

接近开关工作原理

1、概述

接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特点：

● 非接触检测，避免了对传感器自身和目标物的损坏。

● 无触点输出，操作寿命长。

● 即使在有水或油喷溅的苛刻环境中也能稳定检测。

● 反应速度快。

● 小型感测头，安装灵活。

2、类型

（1）按配置来分

（2）、按检测方法分

●通用型：主要检测黑色金属（铁）。

●所有金属型：在相同的检测距离内检测任何金属。

●有色金属型：主要检测铝一类的有色金属。

3、高频振荡型接近传感器的工作原理

电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。下面为详细介绍：

（1）通用型接近传感器的工作原理

振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。

（2）所有金属型传感器的工作原理

所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。 （3）有色金属型传感器工作原理
