制图的基本规定
1 、学习制图基本知识了解制图基本规定掌握制图标准概述
2 、难点：重点国家标准难点国家标准的代号形式
3 、教学过程设计：
1 、知识点说明：我国现有的标准可分为国家、行业、地方、企业标准四个层次。对需要在全国范围的统一的技术：对没有国家标准而又需要在全国某个行业范围统一的技术要求制定国家标准。对没有国家标准而又需要在全国某个行业范围统一的继续要求制定兴业标准。
2 、知识点内容：由于类似的的原因产生的标准：对没有国家标准多和行业标准的企业产品制定企业标准。国家标准和行业又分别为强制性标准和推荐性标准强制行国家标准的代号形式为 GBxxxx _ xxxx , GB 分别是“国标”二汉语拼音的第一个字母，其后的 xxxx 代表标准的顺序标编号而后面的 xxxx 代表标准颁布的年号。
3 、知识点讲解强制性的标准是必须执行的，而推荐性标准是国家鼓励企业自愿来采用的。但由于标准化工作的需要，这些标准实际上都被认真执行着。
第一章制图基本知识
一、基本制图标准（熟悉）
二、制图工具及其使用（掌握）
三、几何作图（了解）
四、平面图形的分析和绘制（熟悉）五、手工绘图步骤与方法（了解）
工程图样是工程界的通用语言，为使其达到基本统一，便
于生产和管理，进行技术交流，国家制定和颁布了相关规定，
即制图标准，用GB或GB/T
表示。目前国内执行的主要有：1-1 制图基本标准
《技术制图规范》
《房屋建筑制图统一标准》
《道路工程制图标准》
《机械制图标准》
《水利水电制图标准》幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010
一、图纸幅面和图框格式
图纸——包括已绘图样和未绘图样的、带有标题栏的绘图用纸。
图纸幅面——简称图幅，即图纸的规格大小。
图框——图纸上限制绘图区域的线框，图框线用粗实线绘制。
图纸幅面尺寸
标题栏图框线L
acacB1）需装订时的图框格式纸边界线
横
装竖装图框格式图框线L
eeeeB
纸边界线
标题栏横装竖装2）不需装订时的图框格式图框格式
每张图样右下角必须有标题栏，其格式及项目一般由各设计单位自定。
标题栏学生作业标题栏
制图审核日期日期南昌工程学院比例图号（图名）
生产单位标题栏格式、内容、尺寸
工程图样采用各种不同形式和粗细的图线，在图纸上的图线，应清晰整齐、均匀一致、粗细分明，交接正确
。二、图线及其画法
图线的画法
同一图样中同类图线的宽度应基本一致。虚线、点划线、双点划线的线段长度和间隙应各自大致相等。
绘制圆的对称中心线时，圆心应为线段的交点。点划线中的“点”不是小圆点，而是小短划，其首末两端应是线段而不应是点。
虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。图线点划线（轴线及对称中心线）
细实线（尺寸界线、尺寸线）虚线（不可见轮廓线）
粗实线（可见轮廓线）
细实线（剖面线）
波浪线（断裂线）图线相交时的画法正确错误
接头要整齐
各种图线相交时，均应交于划线处，不应交于间隔处或交于“点”

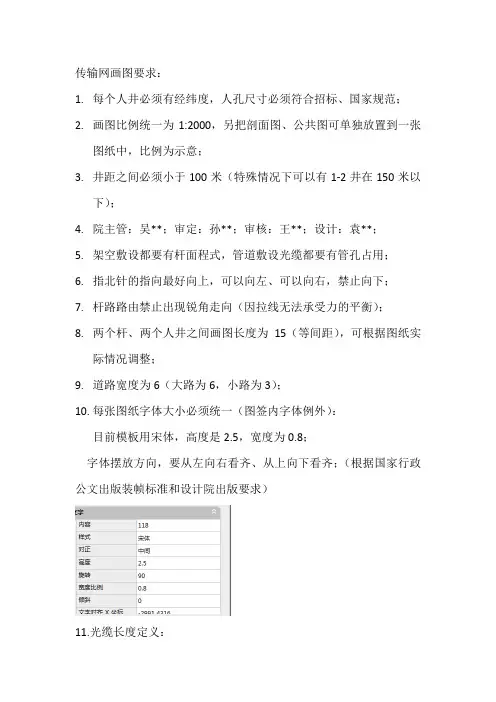

传输网画图要求：
1. 每个人井必须有经纬度，人孔尺寸必须符合招标、国家规范；
2. 画图比例统一为1:2000，另把剖面图、公共图可单独放置到一张图纸中，比例为示意；
3. 井距之间必须小于100米（特殊情况下可以有1-2井在150米以下）；
4. 院主管：吴**；审定：孙**；审核：王**；设计：袁**；
5. 架空敷设都要有杆面程式，管道敷设光缆都要有管孔占用；
6. 指北针的指向最好向上，可以向左、可以向右，禁止向下；
7. 杆路路由禁止出现锐角走向（因拉线无法承受力的平衡）；
8. 两个杆、两个人井之间画图长度为15（等间距），可根据图纸实际情况调整；
9. 道路宽度为6（大路为6，小路为3）；
10. 每张图纸字体大小必须统一（图签内字体例外）：
目前模板用宋体，高度是2.5，宽度为0.8；
字体摆放方向，要从左向右看齐、从上向下看齐；（根据国家行政公文出版装帧标准和设计院出版要求）
11.光缆长度定义： a) 施工测量=实际丈量总长度（因运营商设计折扣太低，建议把施工测量=光缆配盘长度）；
b) 设计总长度=施工测量*1.015(光缆自然弯曲系数)+预留（进出基站预留20m，500m处预留10m，引上/引下预留9m，接头盒两侧各预留15m）；
c) 传输长度=设计总长度；
d) 采购总长度（光缆配盘）=设计总长度取整（50或100的整数）
12.光缆接头盒位置在杆路图中标出来（临时杆号的编写从原有站/接头盒向新建站）
13.光缆接头盒在系统图中表示出来，每3公里配一盘光缆，剩余部分配散盘）
14.管道预留架不需要给；
15.光缆过路警示需要一牌二管（警示牌、警示管）；
16.同一工程中，图签必须使用相同大小（例如统一用A3或统一用A4）。
17.杆面程式起止杆号和本图一致；
18.绘图：修改人姓名(便于查找责任人)；
19.风险提示每个单项工程图纸中都要有体现；
集客、家宽部分：

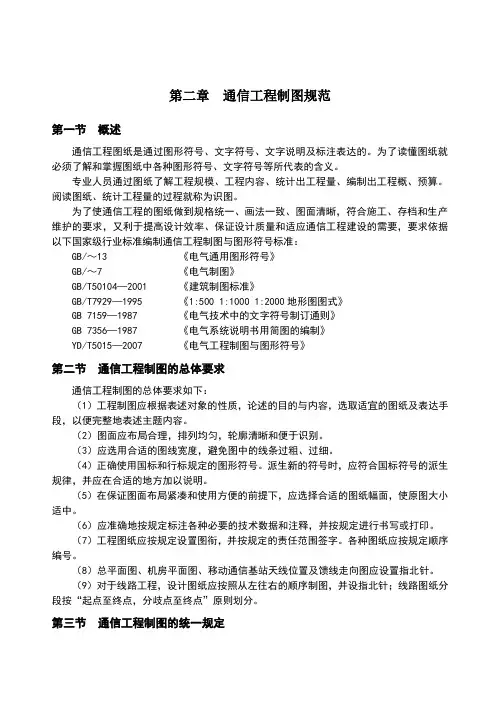

第二章 通信工程制图规范
第一节 概述
通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。为了读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。
专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算。阅读图纸、统计工程量的过程就称为识图。
为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，又利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国家级行业标准编制通信工程制图与图形符号标准：
GB/～13 《电气通用图形符号》
GB/～7 《电气制图》
GB/T50104—2001 《建筑制图标准》
GB/T7929—1995 《1:500 1:1000 1:2000地形图图式》
GB 7159—1987 《电气技术中的文字符号制订通则》
GB 7356—1987 《电气系统说明书用简图的编制》
YD/T5015—2007 《电气工程制图与图形符号》
第二节 通信工程制图的总体要求
通信工程制图的总体要求如下：
（1）工程制图应根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。
（2）图面应布局合理，排列均匀，轮廓清晰和便于识别。
（3）应选用合适的图线宽度，避免图中的线条过粗、过细。
（4）正确使用国标和行标规定的图形符号。派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。
（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。
（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。
（7）工程图纸应按规定设置图衔，并按规定的责任范围签字。各种图纸应按规定顺序编号。
（8）总平面图、机房平面图、移动通信基站天线位置及馈线走向图应设置指北针。
（9）对于线路工程，设计图纸应按照从左往右的顺序制图，并设指北针；线路图纸分段按“起点至终点，分歧点至终点”原则划分。
