什么是电子电路中的锁相环及其应用电子电路中的锁相环(Phase-Locked Loop,简称PLL)是一种广泛应用的反馈控制电路,用于将输入信号的相位与频率与参考信号的相位与频率同步,从而实现信号的稳定性和精确性。
锁相环在通信、计算机、音频处理等领域都有重要的应用。
一、锁相环的工作原理锁相环主要由相位比较器(Phase Detector)、环形数字控制振荡器(VCO)和低通滤波器(LPF)组成。
相位比较器用来比较输入信号和参考信号的相位差,输出一个宽度等于相位差的脉冲信号。
VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率,使其与参考信号的频率和相位同步。
LPF用来滤除VCO输出信号中的高频成分,保证输出的稳定性。
二、锁相环的应用1. 通信领域:在数字通信系统中,锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。
通过锁相环可以实现对时钟信号的稳定传输,提高通信系统的可靠性和容错性。
2. 音频处理:在音频设备中,锁相环被用于时钟同步和抖动消除。
通过锁相环可以实现音频数据的同步传输和精确抖动控制,提高音质和信号稳定性。
3. 数字系统:在数字系统中,锁相环可用于时钟恢复、频率合成和位钟提取等方面。
通过锁相环可以实现对时钟信号的稳定提取和精确合成,确保系统的可靠运行。
4. 频率调制与解调:在调制与解调系统中,锁相环被应用于频偏补偿和相位同步。
通过锁相环可以实现对信号频偏和相位偏移的补偿,保证调制与解调的准确性和稳定性。
5. 频谱分析:锁相环还可以应用于频谱分析仪中,通过锁相环可以实现频率分析的准确性、稳定性和精确性。
三、锁相环的特点1. 稳定性:锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步,从而提高信号的稳定性。
2. 精确性:锁相环可以通过精确的相位比较和频率调节,实现对信号相位和频率的精确控制,提高信号处理的准确性。
3. 自适应性:锁相环可以根据输入信号和参考信号的变化自动调节,适应不同输入条件下的信号同步要求。
锁相环的原理
锁相环是一种广泛应用于电子技术中的控制系统,它的原理是通过对输入信号进行频率和相位的调整,使得输出信号与参考信号保持同步。
锁相环的应用范围非常广泛,包括通信、雷达、测量、控制等领域。
锁相环的基本原理是将输入信号与参考信号进行比较,然后通过反馈控制来调整输出信号的频率和相位,使得输出信号与参考信号保持同步。
锁相环通常由相位检测器、低通滤波器、控制电路和振荡器等组成。
相位检测器是锁相环的核心部件,它的作用是将输入信号与参考信号进行比较,然后输出一个误差信号。
误差信号经过低通滤波器后,就可以得到一个控制信号,用来调整振荡器的频率和相位。
当输出信号与参考信号同步时,误差信号为零,此时锁相环达到稳定状态。
锁相环的应用非常广泛,其中最常见的应用是在通信系统中。
在数字通信系统中,锁相环可以用来对接收信号进行时钟恢复,从而保证数据的正确接收。
在模拟通信系统中,锁相环可以用来对信号进行解调和调制,从而实现信号的传输和接收。
除了通信系统,锁相环还广泛应用于雷达、测量和控制等领域。
在雷达系统中,锁相环可以用来对回波信号进行相位测量,从而实现目标的距离和速度测量。
在测量系统中,锁相环可以用来对信号进
行频率测量和相位测量,从而实现高精度的测量。
在控制系统中,锁相环可以用来对控制信号进行同步,从而实现高精度的控制。
锁相环是一种非常重要的控制系统,它的应用范围非常广泛。
通过对输入信号进行频率和相位的调整,锁相环可以实现信号的同步和控制,从而实现高精度的测量和控制。
随着科技的不断发展,锁相环的应用将会越来越广泛,为人类的生产和生活带来更多的便利和效益。
锁相环的组成和原理及应用一.锁相环的基本组成许多电子设备要正常工作,通常需要外部的输入信号与内部的振荡信号同步,利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路,简称锁相环(PLL)。
锁相环的特点是:利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪,所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中,当输出信号的频率与输入信号的频率相等时,输出电压与输入电压保持固定的相位差值,即输出电压与输入电压的相位被锁住,这就是锁相环名称的由来。
锁相环通常由鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三部分组成,锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器,它的作用是检测输入信号和输出信号的相位差,并将检测出的相位差信号转换成uD(t)电压信号输出,该信号经低通滤波器滤波后形成压控振荡器的控制电压uC(t),对振荡器输出信号的频率实施控制。
二.锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成,利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是:设外界输入的信号电压和压控振荡器输出的信号电压分别为:(8-4-1)(8-4-2)式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率,称为电路的固有振荡角频率。
则模拟乘法器的输出电压uD为:用低通滤波器LF将上式中的和频分量滤掉,剩下的差频分量作为压控振荡器的输入控制电压uC(t)。
即uC(t)为:(8-4-3)式中的ωi为输入信号的瞬时振荡角频率,θi(t)和θO(t)分别为输入信号和输出信号的瞬时位相,根据相量的关系可得瞬时频率和瞬时位相的关系为:即(8-4-4)则,瞬时相位差θd为(8-4-5)对两边求微分,可得频差的关系式为(8-4-6)上式等于零,说明锁相环进入相位锁定的状态,此时输出和输入信号的频率和相位保持恒定不变的状态,uc(t)为恒定值。

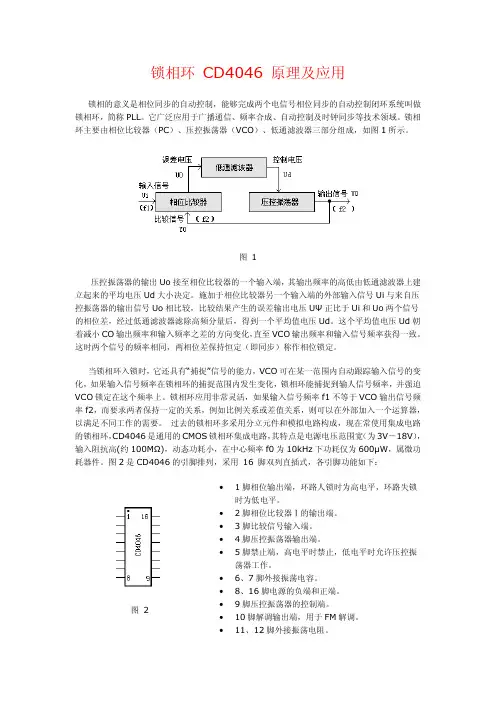

锁相环 CD4046 原理及应用锁相的意义是相位同步的自动控制,能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环,简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器(PC)、压控振荡器(VCO)、低通滤波器三部分组成,如图1所示。
图1压控振荡器的输出Uo接至相位比较器的一个输入端,其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较,比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差,经过低通滤波器滤除高频分量后,得到一个平均值电压Ud。
这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化,直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同,两相位差保持恒定(即同步)称作相位锁定。
当锁相环入锁时,它还具有“捕捉”信号的能力,VCO可在某一范围内自动跟踪输入信号的变化,如果输入信号频率在锁相环的捕捉范围内发生变化,锁相环能捕捉到输人信号频率,并强迫VCO锁定在这个频率上。
锁相环应用非常灵活,如果输入信号频率f1不等于VCO输出信号频率f2,而要求两者保持一定的关系,例如比例关系或差值关系,则可以在外部加入一个运算器,以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成,现在常使用集成电路的锁相环,CD4046是通用的CMOS锁相环集成电路,其特点是电源电压范围宽(为3V-18V),输入阻抗高(约100MΩ),动态功耗小,在中心频率f0为10kHz下功耗仅为600μW,属微功耗器件。
图2是CD4046的引脚排列,采用 16 脚双列直插式,各引脚功能如下:图2•1脚相位输出端,环路人锁时为高电平,环路失锁时为低电平。
•2脚相位比较器Ⅰ的输出端。
•3脚比较信号输入端。
•4脚压控振荡器输出端。
•5脚禁止端,高电平时禁止,低电平时允许压控振荡器工作。
锁相环技术在频率跟踪中的应用研究1. 应用背景随着科学技术的不断进步,对高精度频率跟踪技术的需求越来越高。
频率跟踪在通信、雷达、导航、测量等领域都有广泛的应用,例如无线通信系统中需要实时跟踪载波频率,雷达系统中需要实时跟踪回波信号的频率等。
而锁相环(Phase Locked Loop,PLL)技术由于其快速、准确和稳定的特性,成为了频率跟踪中最常用的技术之一。
锁相环是一种用于提取和稳定输入信号频率的闭环控制系统。
它通过不断调整自身产生的参考信号与输入信号之间的相位差,使得两者保持同步。
锁相环由相位比较器、低通滤波器、电压控制振荡器和分频器等组成。
2. 应用过程锁相环技术在频率跟踪中的应用过程可以分为以下几个步骤:2.1 输入信号采样需要对输入信号进行采样。
这可以通过模数转换器(ADC)来实现,将连续的输入信号转换为离散的数字信号。
采样频率需要满足奈奎斯特采样定理,即采样频率至少是输入信号最高频率的两倍。
2.2 相位比较接下来,将采样得到的输入信号与锁相环内部产生的参考信号进行相位比较。
相位比较器通常采用乘法器或者差分放大器等电路实现,其输出为两个信号之间的相位差。
2.3 相位差检测与滤波将相位比较器的输出经过低通滤波器进行滤波处理,得到一个与相位差相关的直流电压。
低通滤波器可以有效地去除高频噪声,并保留低频分量。
2.4 控制振荡器调节通过调节控制振荡器(VCO)的频率,使其与输入信号保持同步。
控制振荡器是一种根据输入电压调整输出频率的振荡器,其输出频率与输入电压成正比。
2.5 反馈调整将控制振荡器的输出信号经过分频器进行降频,并作为反馈信号输入到相位比较器。
这样,控制振荡器的频率将根据相位比较器的输出进行调整,实现闭环控制。
2.6 输出频率跟踪锁相环通过不断调整控制振荡器的频率,使其与输入信号保持同步。
输出信号的频率可以通过控制振荡器的输出频率来获取,从而实现对输入信号频率的跟踪。
3. 应用效果锁相环技术在频率跟踪中具有以下优势和应用效果:3.1 快速跟踪锁相环技术能够快速地跟踪输入信号的频率变化。
锁相环工作原理锁相环(Phase-Locked Loop,简称PLL)是一种常见的电子系统控制技术,广泛应用于通信、信号处理、时钟同步等领域。
它通过对输入信号进行频率和相位的调整,使得输出信号与参考信号保持同步,从而实现信号的稳定和精确的控制。
锁相环主要由三个基本组件组成:相频比较器、环路滤波器和控制电压控制振荡器(Voltage Controlled Oscillator,简称VCO)。
首先,相频比较器对输入信号和参考信号进行相位和频率的比较,产生一个误差信号。
这个误差信号表示了输入信号与参考信号之间的相位差距和频率差距。
然后,误差信号经过环路滤波器进行滤波和放大处理。
环路滤波器的作用是平滑误差信号,并将其转换为一个稳定的直流电压,作为控制电压。
最后,控制电压通过控制VCO的频率和相位,使得VCO的输出信号与参考信号同步。
VCO是一种电压控制的振荡器,其输出频率和相位受到控制电压的调节。
通过不断调整控制电压,使得VCO的输出频率和相位与参考信号保持一致。
锁相环的工作原理可以简单描述为:通过比较输入信号和参考信号的相位和频率差异,将误差信号转换为控制电压,进而调节VCO的输出信号,使其与参考信号同步。
这样,锁相环可以实现输入信号频率和相位的稳定和精确控制。
锁相环在实际应用中具有广泛的用途。
例如,在通信系统中,锁相环可以用于时钟恢复、频率合成和频率调制解调等方面。
在信号处理中,锁相环可以用于频率跟踪、相位调节和信号同步等任务。
此外,锁相环还可以应用于雷达、无线电、雷达测距、激光测距等领域。
总结一下,锁相环是一种通过比较输入信号和参考信号的相位和频率差异,通过调节控制电压来实现输入信号频率和相位的稳定和精确控制的技术。
它由相频比较器、环路滤波器和控制VCO组成,广泛应用于通信、信号处理和时钟同步等领域。
锁相环的工作原理简单明了,但在实际应用中需要根据具体的需求进行参数调节和优化,以实现最佳的性能和稳定性。
锁相环实验报告锁相环实验报告引言:锁相环(Phase-Locked Loop,简称PLL)是一种常见的电子系统控制技术,广泛应用于通信、测量、信号处理等领域。
本实验旨在通过设计和搭建一个基本的锁相环电路,深入理解锁相环的原理和应用。
一、实验目的本实验的主要目的是通过搭建锁相环电路,实现对输入信号的频率、相位的跟踪和稳定。
具体目标包括:1. 理解锁相环的基本原理和工作方式;2. 学会设计和搭建基本的锁相环电路;3. 通过实验验证锁相环的频率和相位跟踪性能。
二、实验原理1. 锁相环的基本原理锁相环是一种反馈控制系统,由相位比较器、低通滤波器、电压控制振荡器(Voltage Controlled Oscillator,简称VCO)和分频器组成。
其基本原理如下:(1)相位比较器:将输入信号和VCO输出信号进行相位比较,输出相位误差信号;(2)低通滤波器:对相位误差信号进行滤波,得到控制量;(3)VCO:根据控制量调整输出频率,使其与输入信号保持相位同步;(4)分频器:将VCO输出信号分频后反馈给相位比较器,形成闭环控制。
2. 锁相环的应用锁相环广泛应用于频率合成、时钟恢复、频率/相位调制解调等领域。
例如,在通信系统中,锁相环常用于时钟恢复电路,保证数据传输的稳定性和可靠性。
三、实验内容与步骤1. 实验器材与元件准备(1)信号发生器:产生待测频率的正弦信号;(2)锁相环芯片:如CD4046、PLL565等;(3)电阻、电容等元件:用于搭建锁相环电路;(4)示波器:用于观测和分析实验结果。
2. 搭建锁相环电路根据锁相环的基本原理和实验要求,设计和搭建一个简单的锁相环电路。
电路中包括相位比较器、低通滤波器、VCO和分频器等模块,并连接好电源和地线。
3. 实验操作步骤(1)将信号发生器的输出信号接入锁相环电路的输入端;(2)调节信号发生器的频率,观察锁相环的跟踪效果;(3)通过示波器观察锁相环输出信号的频率和相位稳定性。
锁相环的基本原理和应用1. 什么是锁相环锁相环(Phase-Locked Loop,简称PLL)是一种电路模块,其基本原理是通过对输入信号和参考信号的相位进行比较和调节,以使输出信号与参考信号保持稳定的相位差。
锁相环广泛应用于通信、测量、频率合成等领域,因其能够实现信号调频、时钟控制等功能而备受关注。
2. 锁相环的基本结构锁相环由相位比较器(Phase Comparator)、环路滤波器(Loop Filter)、振荡器(VCO)和分频器(Divider)组成。
其基本结构如下所示:•相位比较器:相位比较器用于比较输入信号和参考信号的相位差,并产生一个与相位差成正比的控制电压。
•环路滤波器:环路滤波器用于平滑相位比较器输出的控制电压,并将其转换成稳定的直流电压。
•振荡器:振荡器根据环路滤波器输出的控制电压来调节其输出频率,使其与参考信号频率保持一致。
•分频器:分频器将振荡器输出的信号进行频率分频,以产生一个与参考信号频率一致且稳定的输出信号。
3. 锁相环的工作过程锁相环的工作过程可以分为四个阶段:捕获(Capture)、跟踪(Track)、保持(Hold)和丢失(Lose)四个阶段。
•捕获阶段:在捕获阶段,锁相环通过不断调节VCO的频率,使其与参考信号频率逐渐接近,并将相位差逐渐减小。
•跟踪阶段:当锁相环的输出频率与参考信号频率相等时,进入跟踪阶段。
在该阶段,VCO的频率和相位与输入信号保持一致。
•保持阶段:在保持阶段,锁相环维持着与输入信号相同的相位和频率。
任何相位和频率的变化都会通过反馈回路进行补偿。
•丢失阶段:如果输入信号的频率超出锁相环的捕获范围,锁相环无法跟踪该信号,进入丢失阶段。
在该阶段,锁相环输出的信号频率与输入信号频率不一致。
4. 锁相环的应用锁相环在各个领域有着广泛的应用,下面列举几个常见的应用:•频率合成器:锁相环可以将稳定的参考频率合成为其他频率,广泛用于通信、雷达、测量等领域。
锁相环控制技术
锁相环控制技术(PLL)是一种用于同步电路的技术,它可以将不稳定的高频信号转换为稳定的低频信号,并将此信号与参考时钟同步。
在现代的电子系统中,PLL被广泛应用于时钟和频率合成器、相位偏振调制器和数字通信系统等方面。
PLL的基本原理是将输入信号通过相移器、低通滤波器和反馈路径输入到相频检测器中,相频检测器会将输入信号与参考时钟进行比较,以产生控制电压,调节相位,使输入信号同步于参考时钟。
PLL具有快速锁定、高精度、低抖动、宽锁定范围等优点,可以在不同频率范围内实现同步。
PLL控制技术在数字通信领域中的应用比较广泛,特别是在高速调制解调中。
PLL可以统一不同速率的数字数据信号,实现位同步,在光通信和宽带通信等领域起到了重要的作用。
另外,PLL还可以用于数字音频应用和稳定化射频源。
值得注意的是,PLL控制技术虽然具有较高的性能,但也存在一些缺点。
例如,PLL对于输入信号幅度和相位偏差的灵敏度较高,所以需要对输入信号进行预处理和加入缓冲电路等措施,以保证稳定性和性能。
在未来的发展趋势中,PLL控制技术将继续深入研究和应用。
随着数
字通信和无线通信等领域的发展,PLL技术将越来越受到重视。
同时,PLL控制技术的创新和发展也会促进数字电路和通信系统的进一步发展,为人们带来更多的便利和创新。
总之,作为一种重要的同步控制技术,PLL具有广泛的应用和前景。
未来的研究和发展将进一步推动其在不同领域中的应用和创新,为数
字电路和通信系统的发展带来更多的机遇和挑战。
