直流耐压试验标准

电力电缆线路耐压试验标准电力电缆线路耐压试验标准本文介绍电力电缆线路的耐压试验标准，包括纸绝缘电缆直流耐压试验电压、橡塑电缆20～300Hz交流耐压试验电压和时间、充油绝缘电缆直流耐压试验电压以及雷电冲击耐受电压等内容。

一、纸绝缘电缆直流耐压试验电压(kV)对于电缆额定电压U0/U为1.8/3、2.6/3、3.6/6、6/6、8.7/10、21/35、26/35、64/110、76/132、127/220、220/220、290/500、500/500kV及以下电压等级的橡塑绝缘电缆，直流试验电压应按下式计算：Ut=4×U。

二、橡塑电缆20～300Hz交流耐压试验电压和时间对于额定电压U/U为18/30及以下的电缆，试验电压时间为5分钟，试验电压为2.5U或2U；对于额定电压U/U为21/35～64/110的电缆，试验电压时间为60分钟，试验电压为2U；对于额定电压U/U为127/220的电缆，试验电压时间为60分钟，试验电压为1.7U或1.4U；对于额定电压U/U为190/330的电缆，试验电压时间为60分钟，试验电压为1.7U 或1.3U；对于额定电压U/U为290/500的电缆，试验电压时间为60分钟，试验电压为1.7U或1.1U。

三、充油绝缘电缆直流耐压试验电压(kV)对于电缆额定电压U/U为48/66、64/110、127/220、190/330、290/500kV的充油绝缘电缆，直流试验电压分别为450、550、850、195、1175、1300、1425、1550、1675kV。

四、雷电冲击耐受电压对于电缆额定电压U/U为1.8/3、2.6/3、3.6/6、6/6、8.7/10、21/35、26/35、64/110、76/132、127/220、220/220、290/500、500/500kV及以下电压等级的橡塑绝缘电缆，雷电冲击耐受电压分别为325、350、165、175、225、275、425、475、510、585、650、710、775kV。

6kv高压电机耐压试验标准
6kv高压电机耐压试验标准主要包括以下几个方面：
1.试验电压：在6kv电压下，电机绝缘系统在直流电场下的耐压能力。

通常使用直流高压进行测试，测试电压应为额定电压的1.5倍加1000V。

2.温度和湿度：环境温度应在15℃~35℃之间，测试前电机应保持在环境温度下运行少2小时。

相对湿度应不大于85%。

3.测试时间：测试时间应根据电机额定电压和绝缘结构等因素确定，通常为1分钟。

4.电机标准：电机应符合GB755《旋转电机技术条件》、GB/T10069《电机工频绝缘试验方法》、GB/T10068《电动机温升试验方法》等标准的要求。

5.安全注意事项：在进行测试前，应该确保测试设备和线路的安全可靠。

在测试过程中，应该注意观察电机的运行情况，如发现异常应立即停止测试。

测试结束后，应该对测试设备和线路进行检查，确保安全可靠。

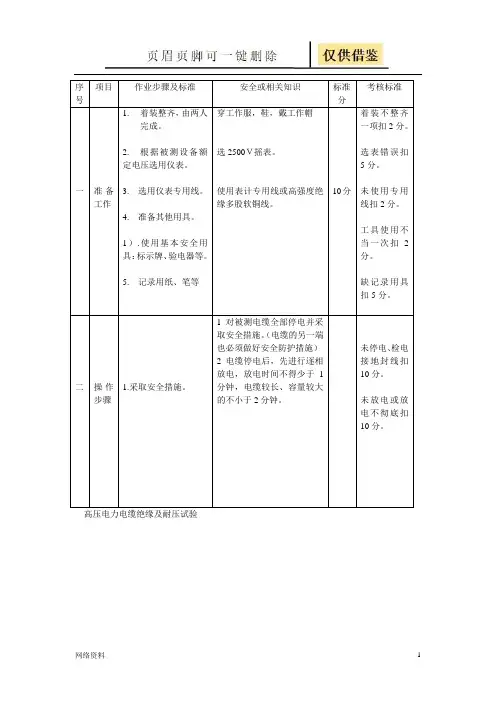

高压电力电缆绝缘及耐压试验序项目作业步骤及标准号1.着装整齐，由两人完成。

2.根据被测设备额定电压选用仪表。

一准备 3. 选用仪表专用线。

工作4.准备其他用具。

1 ） . 使用基本安全用具：标示牌、验电器等。

5.记录用纸、笔等二操作 1.采取安全措施。

步骤安全或相关知识穿工作服，鞋，戴工作帽选2500Ｖ摇表。

使用表计专用线或高强度绝缘多股软铜线。

1对被测电缆全部停电并采取安全措施。

（电缆的另一端也必须做好安全防护措施）2电缆停电后，先进行逐相放电，放电时间不得少于1分钟，电缆较长、容量较大的不小于 2 分钟。

标准分10分考核标准着装不整齐一项扣 2 分。

选表错误扣5分。

未使用专用线扣 2分。

工具使用不当一次扣2分。

缺记录用具扣5分。

未停电、检电接地封线扣10分。

未放电或放电不彻底扣10分。

序项目作业步骤及标准号2.擦净电缆线芯附近的污垢。

3.用前对仪表进行检查。

安全或相关知识对摇表进行外观检查，应良好。

事先校表，进行开路、短路试验。

按照要求进行接线，应正确无误。

如天气潮湿将被测相加屏蔽接于兆欧表的“Ｇ”端子上，将非被测相的两线芯连接再与标准分考核标准未擦拭扣2分。

未进行检查及试验扣5分。

二操作步骤三工作结束4.测量项目1）Ａ对Ｂ、Ｃ、地2）Ｂ对Ｃ、Ａ、地3）Ｃ对Ａ、Ｂ、地4）不平衡系数5.鉴定被测电缆绝缘值是否合格拆除相间短路线，恢复原状。

清理场地及工具。

电缆外皮连接后共同接地的导线接在兆欧表的“Ｅ”端子上；将一根测试线接在兆欧表的“Ｌ”端子上，将“Ｌ”线用绝缘支持物挑起，转动摇表转速达到 120 转/分后，将“Ｌ” 线与被测相线芯接触，待 1 分钟后（表计稳定后读数）记录其绝缘电阻值。

将“Ｌ”线撤离线芯后，再停止转动摇表，然后进行放电。

三相之间，绝缘电阻值应比较一致；若不一致，不平行系数不得大于 2.5。

这次测得的绝缘电阻值与上次所测得数值换算到同一温度下相比较，不得下降30％以上。

长度在 500 米及以下的 10 ＫＶ电力电缆，绝缘电阻在温度 20℃时，最低合格值一般不应低于 400 兆欧。

序号项目作业步骤及标准安全或相关知识标准分考核标准一准备工作1.着装整齐，由两人完成。

2.根据被测设备额定电压选用仪表。

3.选用仪表专用线。

4.准备其他用具。

1）.使用基本安全用具：标示牌、验电器等。

5.记录用纸、笔等穿工作服，鞋，戴工作帽选2500Ｖ摇表。

使用表计专用线或高强度绝缘多股软铜线。

10分着装不整齐一项扣2分。

选表错误扣5分。

未使用专用线扣2分。

工具使用不当一次扣2分。

缺记录用具扣5分。

二操作步骤1.采取安全措施。

1对被测电缆全部停电并采取安全措施。

（电缆的另一端也必须做好安全防护措施）2电缆停电后，先进行逐相放电，放电时间不得少于1分钟，电缆较长、容量较大的不小于2分钟。

未停电、检电接地封线扣10分。

未放电或放电不彻底扣10分。

序号项目作业步骤及标准安全或相关知识标准分考核标准二操作步骤2.擦净电缆线芯附近的污垢。

3.用前对仪表进行检查。

4.测量项目1）Ａ对Ｂ、Ｃ、地2）Ｂ对Ｃ、Ａ、地3）Ｃ对Ａ、Ｂ、地4）不平衡系数5.鉴定被测电缆绝缘值是否合格对摇表进行外观检查，应良好。

事先校表，进行开路、短路试验。

按照要求进行接线，应正确无误。

如天气潮湿将被测相加屏蔽接于兆欧表的“Ｇ”端子上，将非被测相的两线芯连接再与电缆外皮连接后共同接地的导线接在兆欧表的“Ｅ”端子上；将一根测试线接在兆欧表的“Ｌ”端子上，将“Ｌ”线用绝缘支持物挑起，转动摇表转速达到120转/分后，将“Ｌ”线与被测相线芯接触，待1分钟后（表计稳定后读数）记录其绝缘电阻值。

将“Ｌ”线撤离线芯后，再停止转动摇表，然后进行放电。

三相之间，绝缘电阻值应比较一致；若不一致，不平行系数不得大于2.5。

这次测得的绝缘电阻值与上次所测得数值换算到同一温度下相比较，不得下降30％以上。

长度在500米及以下的10ＫＶ电力电缆，绝缘电阻在温度20℃时，最低合格值一般不应低于400兆欧。

80分未擦拭扣2分。

未进行检查及试验扣5分。

接线方法不正确扣10分，仪表放置不平稳，转速不够扣5分，损坏仪表扣10分。

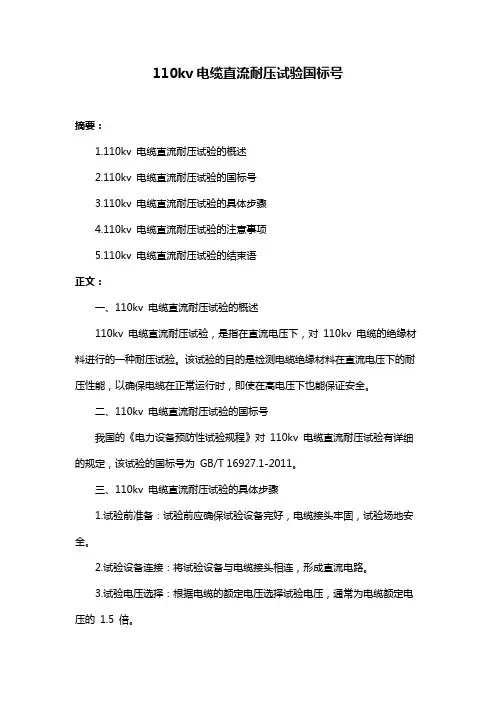

110kv电缆直流耐压试验国标号摘要：1.110kv 电缆直流耐压试验的概述2.110kv 电缆直流耐压试验的国标号3.110kv 电缆直流耐压试验的具体步骤4.110kv 电缆直流耐压试验的注意事项5.110kv 电缆直流耐压试验的结束语正文：一、110kv 电缆直流耐压试验的概述110kv 电缆直流耐压试验，是指在直流电压下，对110kv 电缆的绝缘材料进行的一种耐压试验。

该试验的目的是检测电缆绝缘材料在直流电压下的耐压性能，以确保电缆在正常运行时，即使在高电压下也能保证安全。

二、110kv 电缆直流耐压试验的国标号我国的《电力设备预防性试验规程》对110kv 电缆直流耐压试验有详细的规定，该试验的国标号为GB/T 16927.1-2011。

三、110kv 电缆直流耐压试验的具体步骤1.试验前准备：试验前应确保试验设备完好，电缆接头牢固，试验场地安全。

2.试验设备连接：将试验设备与电缆接头相连，形成直流电路。

3.试验电压选择：根据电缆的额定电压选择试验电压，通常为电缆额定电压的1.5 倍。

4.试验过程：开启试验设备，逐步提升电压至试验电压，保持一段时间，观察电缆是否有漏电现象。

5.试验结束：试验结束后，逐步降低电压至零，切断试验设备，检查电缆接头有无损坏。

四、110kv 电缆直流耐压试验的注意事项1.试验前应做好安全防护措施，防止触电事故。

2.试验过程中，应密切观察电缆的运行状态，如有异常应立即停止试验。

3.试验结束后，应对电缆进行检查，确保电缆无损坏。

五、110kv 电缆直流耐压试验的结束语110kv 电缆直流耐压试验是保障电缆安全运行的重要手段，只有通过严格的试验，才能确保电缆在运行过程中的安全。

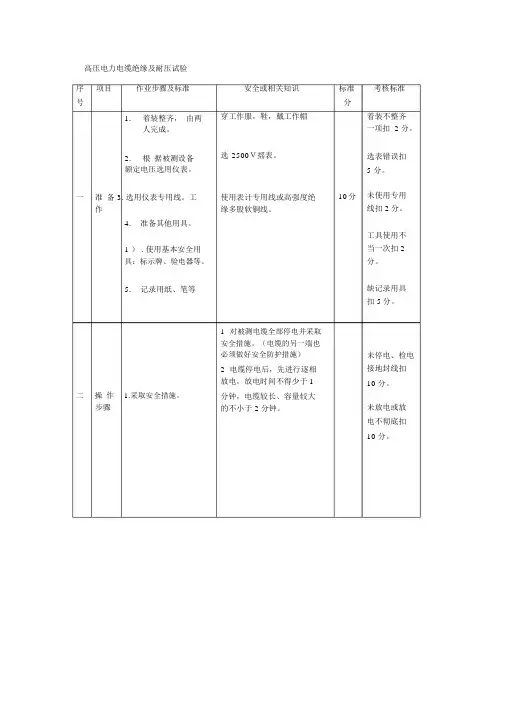

电缆直流耐压试验标准电缆直流耐压试验标准序号项目作业步骤及标准安全或相关知识标准分考核标准一准备工作1.着装整齐，由两人完成。

2.根据被测设备额定电压选用仪表。

3.选用仪表专用线。

4.准备其他用具。

1）.使用基本安全用具：标示牌、验电器等。

穿工作服，鞋，戴工作帽选2500Ｖ摇表。

使用表计专用线或高强度绝缘多股软铜线。

10分着装不整齐一项扣2分。

选表错误扣5分。

未使用专用线扣2分。

工具使用5.记录用纸、笔等不当一次扣2分。

缺记录用具扣5分。

二操作步骤1.采取安全措施。

1对被测电缆全部停电并采取安全措施。

（电缆的另一端也必须做好安全防护措施）2电缆停电后，先进行逐相放电，放电时间不得少于1分钟，电缆较长、未停电、检电接地封线扣10分。

未放电或放电高压电力电缆绝缘及耐压试验序号项目作业步骤及标准安全或相关知识标准分考核标准容量较大的不小于2分钟。

不彻底扣10分。

二操作步骤2.擦净电缆线芯附近的污垢。

3.用前对仪表进行检查。

4.测量项目1）Ａ对Ｂ、Ｃ、地2）Ｂ对Ｃ、Ａ、地对摇表进行外观检查，应良好。

事先校表，进行开路、短路试验。

按照要求进行接线，应正确无误。

如天气潮湿将被测相加屏蔽接于兆欧表的“Ｇ”端子上，将非被测相的两线芯连接再与电缆外皮连接后共同接地的导线接在兆欧表的“Ｅ”端子上；将一根测试线接在兆欧表的“Ｌ”端子上，将“Ｌ”线用80分未擦拭扣2分。

未进行检查及试验扣5分。

接线方法不正确扣10分，仪表放置不平稳，转速不够扣5分，损坏仪表扣10分。

读3）Ｃ对Ａ、Ｂ、地4）不平衡系数5.鉴定被测电缆绝缘值是否合格绝缘支持物挑起，转动摇表转速达到120转/分后，将“Ｌ”线与被测相线芯接触，待1分钟后（表计稳定后读数）记录其绝缘电阻值。

将“Ｌ”线撤离线芯后，再停止转动摇表，然后进行放电。

三相之间，绝缘电阻值应比较一致；若不一致，不平行系数不得大于2.5。

这次测得的绝数不准确扣５分，摇测缺项扣10分，测量完不记录，没有结果扣5分，摇测时间不够读数扣5分。

10kv耐压试验标准
10kV电缆耐压试验标准主要包括以下几点：
1. 10kV电缆直流耐压试验：电压为40kV，试验时间为1分钟。

此试验用于检验电缆的绝缘强度。

2. 交流工频耐压试验：电压为额定电压的2.5倍，试验时间为1分钟。

这是一种破坏性试验，用于评估设备在正常运行电压下的绝缘性能。

3. 不同类型设备的耐压试验时间：
- 以瓷和液体为主要绝缘的设备：1分钟。

- 以有机固体为主要绝缘的设备：5分钟。

- 电压互感器：3分钟。

- 油浸电力电缆：10分钟。

4. 交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。

5. 交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，有利于保证电力设备的安全运行。

在实际操作中，还需根据具体设备和电缆的参数、类型以及使用环境等因素，遵循相应的试验规程和标准进行耐压试验。

同时，在进行试验时，需确保试验设备、试验环境和安全措施符合相关规定，以确保试验的有效性和安全性。

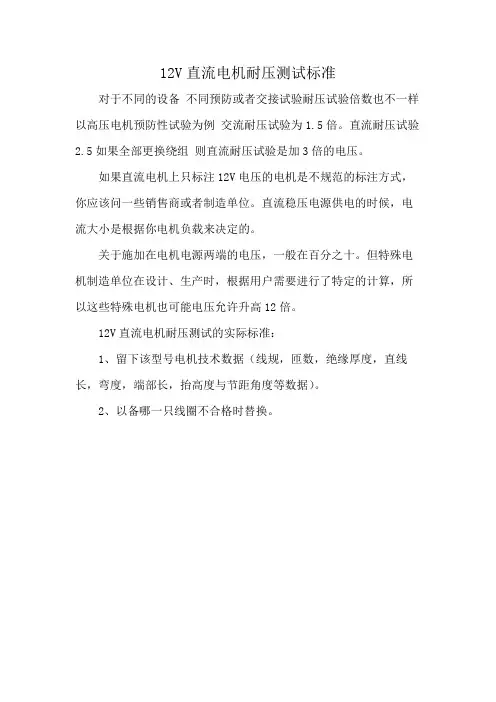

12V直流电机耐压测试标准
对于不同的设备不同预防或者交接试验耐压试验倍数也不一样以高压电机预防性试验为例交流耐压试验为1.5倍。

直流耐压试验2.5如果全部更换绕组则直流耐压试验是加3倍的电压。

如果直流电机上只标注12V电压的电机是不规范的标注方式，你应该问一些销售商或者制造单位。

直流稳压电源供电的时候，电流大小是根据你电机负载来决定的。

关于施加在电机电源两端的电压，一般在百分之十。

但特殊电机制造单位在设计、生产时，根据用户需要进行了特定的计算，所以这些特殊电机也可能电压允许升高12倍。

12V直流电机耐压测试的实际标准：
1、留下该型号电机技术数据（线规，匝数，绝缘厚度，直线长，弯度，端部长，抬高度与节距角度等数据）。

2、以备哪一只线圈不合格时替换。

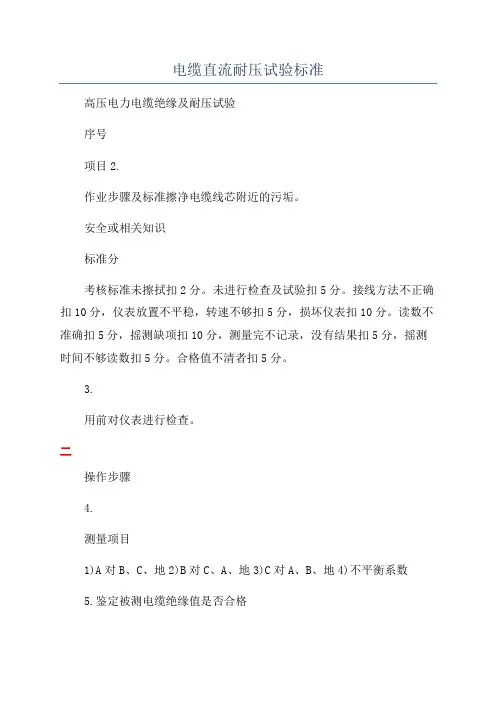

电缆直流耐压试验标准高压电力电缆绝缘及耐压试验序号项目2.作业步骤及标准擦净电缆线芯附近的污垢。

安全或相关知识标准分考核标准未擦拭扣2分。

未进行检查及试验扣5分。

接线方法不正确扣10分，仪表放置不平稳，转速不够扣5分，损坏仪表扣10分。

读数不准确扣5分，摇测缺项扣10分，测量完不记录，没有结果扣5分，摇测时间不够读数扣5分。

合格值不清者扣5分。

3.用前对仪表进行检查。

二操作步骤4.测量项目1)A对B、C、地2)B对C、A、地3)C对A、B、地4)不平衡系数5.鉴定被测电缆绝缘值是否合格对摇表进行外观检查，应良好。

事先校表，进行开路、短路试验。

按照要求进行接线，应正确无误。

如天气潮湿将被测相加屏蔽接于兆欧表的“G”端子上，将非被测相的两线芯连接再与电缆外皮连接后共同接地的导线接在兆欧表的“E”端子上；将一根测试线接在80分兆欧表的“L”端子上，将“L”线用绝缘支持物挑起，转动摇表转速达到120转/分后，将“L”线与被测相线芯接触，1分钟后待(表计稳定后读数)记录其绝缘电阻值。

将“L”线撤离线芯后，再停止转动摇表，然后进行放电。

三相之间，绝缘电阻值应比较一致；若不一致，不平行系数不得大于2.5。

这次测得的绝缘电阻值与上次所测得数值换算到同一温度下相比较，不得下降30%以上。

长度在500米及以下的10KV电力电缆，绝缘电阻在温度20℃时，最低合格值一般不应低于400兆欧。

摇测前后应将被测线圈接地、放电，清除残余电荷。

拆除相间短路线，恢复原状。

三工作结束清理场地及工具。

未放电扣5分。

不清理扣2分。

序号项目作业步骤及标准1、采取安全措施。

安全或相关知识做好试验现场防护，检查使用安全工具试验中对电缆充分放电标准分考核标准未做防护扣10分未检查安全工具扣5分(少检查一项扣2分)放电不彻底扣2分；不放电取消参赛2、检查设备。

检查试验设备、应良好，仪表指示、应正常，各种连线、应完好未检查扣10分三直流耐压试验操作步骤3、试验设备接线。

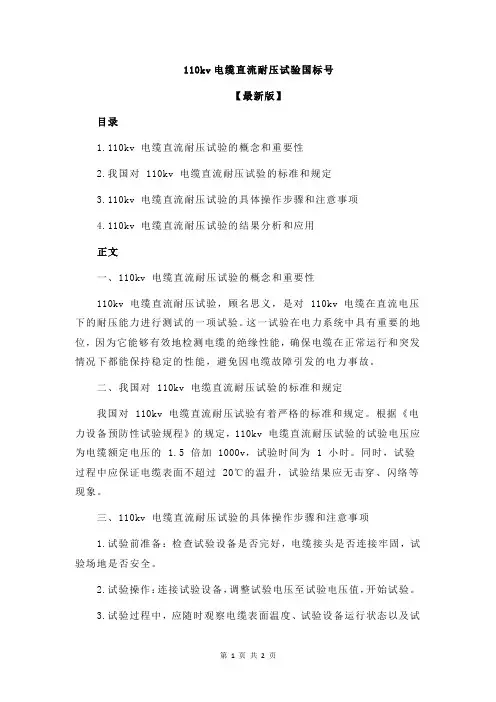

110kv电缆直流耐压试验国标号【最新版】目录1.110kv 电缆直流耐压试验的概念和重要性2.我国对 110kv 电缆直流耐压试验的标准和规定3.110kv 电缆直流耐压试验的具体操作步骤和注意事项4.110kv 电缆直流耐压试验的结果分析和应用正文一、110kv 电缆直流耐压试验的概念和重要性110kv 电缆直流耐压试验，顾名思义，是对 110kv 电缆在直流电压下的耐压能力进行测试的一项试验。

这一试验在电力系统中具有重要的地位，因为它能够有效地检测电缆的绝缘性能，确保电缆在正常运行和突发情况下都能保持稳定的性能，避免因电缆故障引发的电力事故。

二、我国对 110kv 电缆直流耐压试验的标准和规定我国对 110kv 电缆直流耐压试验有着严格的标准和规定。

根据《电力设备预防性试验规程》的规定，110kv 电缆直流耐压试验的试验电压应为电缆额定电压的 1.5 倍加 1000v，试验时间为 1 小时。

同时，试验过程中应保证电缆表面不超过 20℃的温升，试验结果应无击穿、闪络等现象。

三、110kv 电缆直流耐压试验的具体操作步骤和注意事项1.试验前准备：检查试验设备是否完好，电缆接头是否连接牢固，试验场地是否安全。

2.试验操作：连接试验设备，调整试验电压至试验电压值，开始试验。

3.试验过程中，应随时观察电缆表面温度、试验设备运行状态以及试验环境变化，如有异常应立即停止试验。

4.试验结束后，应对试验设备进行清洁、维护，并将试验结果进行记录、整理。

四、110kv 电缆直流耐压试验的结果分析和应用试验结果应以试验报告的形式进行记录，报告中应详细记录试验过程中的各种参数，以及试验结果的判定。

试验结果可用于评价电缆的绝缘性能，判断电缆是否可以继续运行，以及为电缆的维护、管理提供依据。

直流100v耐压测试标准1、对电缆的主绝缘作直流耐压试验或测量绝缘电阻时，应分别在每一相上进行。

对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。

2、新敷设的电缆线路投入运行3～12个月，一般应作1次直流耐压试验，以后再按正常周期试验。

3、试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间内，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。

4、对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。

5、耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。

11.1.6除自容式充油电缆线路外，其它电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。

凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻，如有疑问时，必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间1min；停电超过一个月但不满一年的电缆线路，必须作50%规定试验电压值的直流耐压试验，加压时间1min；停电超过一年的电缆线路必须作常规的直流耐压试验。

7、对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。

8、直流耐压试验时，应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流。

泄漏电流值和不平衡系数（最大值与最小值之比）只作为判断绝缘状况的参考，不作为是否能投入运行的判据。

但如发现泄漏电流与上次试验值相比有很大变化，或泄漏电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。

如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高试验电压（以不超过产品标准规定的出厂试验直流电压为宜）或延长试验时间，确定能否继续运行。

10kV油浸纸绝缘电力电缆直流耐压试验电压标准1.背景介绍10kV油浸纸绝缘电力电缆是用于输电和配电系统的重要设备，其绝缘性能的质量直接关系到电力系统的安全和稳定运行。

对10kV油浸纸绝缘电力电缆的直流耐压试验电压标准具有重要意义。

2.直流耐压试验电压标准的制定目的直流耐压试验电压标准的制定是为了保证10kV油浸纸绝缘电力电缆在正常工作电压和短暂过载条件下不出现绝缘击穿，确保电力系统的安全可靠运行。

3.直流耐压试验电压标准的依据直流耐压试验电压标准的制定需要依据国家相关标准和规范，同时考虑电缆的型号、结构、材料等因素，综合考虑电缆的工作条件和环境因素。

4.直流耐压试验电压标准的建议值根据相关标准和规范以及实际生产和使用经验，10kV油浸纸绝缘电力电缆的直流耐压试验电压标准建议在20kV以上，以确保其在正常工作和短时过载条件下的绝缘性能。

5.直流耐压试验电压标准的检测方法直流耐压试验电压标准的检测方法需要符合国家相关标准和规范，同时考虑电缆的型号、结构、材料等因素，采用合适的检测设备和方法进行测试，并确保测试结果的准确性和可靠性。

6.直流耐压试验电压标准的应用和意义10kV油浸纸绝缘电力电缆的直流耐压试验电压标准是确保电力系统安全稳定运行的重要技术手段，其应用能够有效预防电缆绝缘击穿和故障，保证电力系统的安全可靠运行，具有深远的意义。

7.直流耐压试验电压标准的发展方向随着电力系统的发展和技术的进步，直流耐压试验电压标准也需要不断调整和完善，以适应新型电缆材料和结构的发展，提高电缆的绝缘性能和安全可靠性。

8.结论10kV油浸纸绝缘电力电缆的直流耐压试验电压标准是保证电力系统安全稳定运行的重要技术要求，其制定和应用对保障电力系统的安全可靠运行具有重要意义。

随着技术的发展，直流耐压试验电压标准也需要不断调整和完善，以适应电力系统的发展和需求。

9. 挑战和解决方案随着电力系统的不断发展和升级，10kV油浸纸绝缘电力电缆面临着更高的要求和挑战。
