中国碟形弹簧品牌供应商推荐

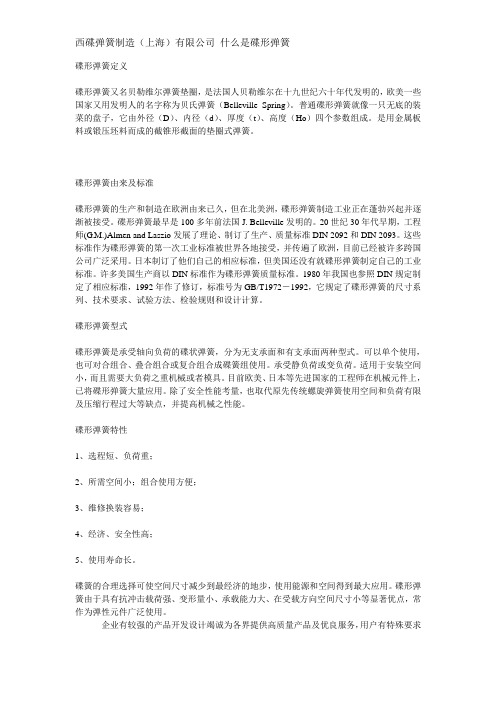

碟形弹簧定义碟形弹簧又名贝勒维尔弹簧垫圈，是法国人贝勒维尔在十九世纪六十年代发明的，欧美一些国家又用发明人的名字称为贝氏弹簧（Belleville Spring）。

普通碟形弹簧就像一只无底的装菜的盘子，它由外径（D）、内径（d）、厚度（t）、高度（Ho）四个参数组成。

是用金属板料或锻压坯料而成的截锥形截面的垫圈式弹簧。

碟形弹簧由来及标准碟形弹簧的生产和制造在欧洲由来已久，但在北美洲，碟形弹簧制造工业正在蓬勃兴起并逐渐被接受。

碟形弹簧最早是100多年前法国J. Belleville发明的。

20世纪30年代早期，工程师(G.M.)Almen and Laszio发展了理论、制订了生产、质量标准DIN 2092和DIN 2093。

这些标准作为碟形弹簧的第一次工业标准被世界各地接受，并传遍了欧洲，目前已经被许多跨国公司广泛采用。

日本制订了他们自己的相应标准，但美国还没有就碟形弹簧制定自己的工业标准。

许多美国生产商以DIN标准作为碟形弹簧质量标准。

1980年我国也参照DIN规定制定了相应标准，1992年作了修订，标准号为GB/T1972－1992，它规定了碟形弹簧的尺寸系列、技术要求、试验方法、检验规则和设计计算。

碟形弹簧型式碟形弹簧是承受轴向负荷的碟状弹簧，分为无支承面和有支承面两种型式。

可以单个使用，也可对合组合、叠合组合或复合组合成碟簧组使用。

承受静负荷或变负荷。

适用于安装空间小，而且需要大负荷之重机械或者模具。

目前欧美、日本等先进国家的工程师在机械元件上，已将碟形弹簧大量应用。

除了安全性能考量，也取代原先传统螺旋弹簧使用空间和负荷有限及压缩行程过大等缺点，并提高机械之性能。

碟形弹簧特性1、选程短、负荷重；2、所需空间小；组合使用方便；3、维修换装容易；4、经济、安全性高；5、使用寿命长。

碟簧的合理选择可使空间尺寸减少到最经济的地步，使用能源和空间得到最大应用。

碟形弹簧由于具有抗冲击载荷强、变形量小、承载能力大、在受载方向空间尺寸小等显著优点，常作为弹性元件广泛使用。

碟形弹簧的用法碟形弹簧是一种重要的弹性元件，广泛应用于机械、汽车、航空航天、电子等领域。

它具有良好的弹性特性和稳定的性能，因此在工程设计中被广泛使用。

本文将介绍碟形弹簧的用途、结构特点以及设计原则，希望能够帮助读者更深入地了解碟形弹簧的用法。

一、碟形弹簧的用途碟形弹簧主要用于传递力、吸收能量、减振、缓冲等方面。

在机械领域，碟形弹簧常用于离合器、制动器、减震器、连接器、传感器等设备上。

在汽车领域，碟形弹簧被广泛应用于变速器、悬挂系统、发动机、座椅、转向系统等部件中。

在航空航天领域，碟形弹簧则广泛应用于飞机、火箭、卫星等航空器上。

碟形弹簧还在电子产品、医疗设备、家用电器等领域中发挥着重要作用。

二、碟形弹簧的结构特点碟形弹簧的结构特点主要包括材料选择、形状设计、组装方式等方面。

在材料选择上，碟形弹簧通常采用优质的弹簧钢或不锈钢等材料，以确保其具有良好的弹性和耐久性。

在形状设计上，碟形弹簧通常采用圆形或椭圆形的薄片状结构，通过多片叠加或沟槽设计以增加弹性，并通过内外环或轴向孔与机构连接。

在组装方式上，碟形弹簧通常与其他部件一起组装成弹簧元件，以实现特定的功能和性能要求。

三、碟形弹簧的设计原则在设计碟形弹簧时，需要遵循一些重要的原则，以确保其具有良好的性能和稳定的工作状态。

首先是弹簧的刚度和变形，设计时需要根据具体的工作条件和载荷要求来选择合适的弹簧刚度和变形量，以确保其在工作时能够达到预期的效果。

其次是材料的选用，需要根据工作环境、温度、腐蚀等因素来选择合适的材料，以确保弹簧具有良好的耐久性和稳定性。

还需要考虑弹簧的尺寸和形状，通过合理的设计来确保其能够轻巧紧凑地安装在设备中。

四、碟形弹簧的使用注意事项在使用碟形弹簧时，需要注意一些重要的事项，以确保其能够正常工作并具有较长的使用寿命。

首先是正确的安装方式，需要根据设计要求和装配规范来正确安装弹簧，以防止弹簧在工作时发生变形或损坏。

其次是正常的维护保养，需要定期检查弹簧的工作状态，及时清洁和润滑以延长其使用寿命。

碟形弹簧型号及标准碟形弹簧是通过弹性变化实现传动控制和能量储存的一种装置。

它具有工作变形快、弹性衰减小、工作稳定可靠、使用寿命长、设计精确等优点，在汽车、机器、仪器仪表等领域得到广泛应用，在世界范围内具有广泛的应用前景。

碟形弹簧多用于种类繁多的产品，在选型时需遵照GB/T 1232-1989《弹簧外形尺寸和表面形状的规定》标准进行，可按外径、螺距、螺纹牙数和极性等进行必要的参数计算分析，以确定准确的型号。

碟形弹簧的类型很多，无论是结构形式还是尺寸尺寸，都有若干种类，可分为圆弧形弹簧、波纹形弹簧、绞线形弹簧等几类，每种型号的碟形弹簧都有一定的尺寸和材料要求。

圆弧形：A型碟形弹簧、B型碟形弹簧、特殊型碟形弹簧；波纹形：X型碟形弹簧、Y型碟形弹簧；绞线形：U型碟形弹簧、V型碟形弹簧。

若将碟形弹簧的尺寸分类，则分为直径系列与螺距系列，直径系列：根据不同的有效压缩量，分为外径Φ1〜20mm的直径系列及外径Φ20.6〜120mm的直径系列；螺距系列：根据不同的有效压缩量，分为螺距P17.5〜32mm的螺距系列和螺距P34〜60mm的螺距系列。

碟形弹簧的其它尺寸及特性参数也有划分，如垫圈系数、中心圆高、垫圈宽度、弯曲半径等，这些参数都需要根据使用条件而定，进而选定合适的型号。

主要的材质有紧固钢、不锈钢、铝合金、钛合金、铜合金等。

此外，根据结构形式的不同，碟形弹簧还有双圈组、弯头组、变针梢组、调节型组等型号，这些组合分为无垫圈、单垫圈、双垫圈、离合器垫圈等。

此外，德国贝尔斯-福特公司（Belesis-Foerth）也提出了一种新型碟形弹簧，它根据使用环境而按荷载特性进行了衍生，具有之前碟形弹簧所不具备的以下特性：一是可在搁板激烈振动的情况下仍能保持稳定的工作表现；二是使用环境的温度变化不影响弹簧的弹性；三是特殊形状的梯度衍生，弹性寿命均勻分布而且延长。

具体型号及标准需根据个人使用情况，综合把握其弹性系数、断裂负载、垫圈尺寸及垫圈系数等参数进行选用，以确保正确的使用和有效的结果。

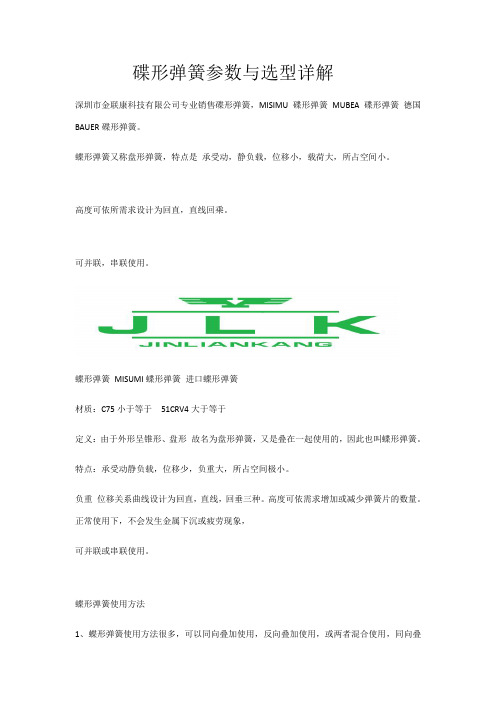

碟形弹簧参数与选型详解深圳市金联康科技有限公司专业销售碟形弹簧，MISIMU碟形弹簧MUBEA碟形弹簧德国BAUER碟形弹簧。

蝶形弹簧又称盘形弹簧，特点是承受动，静负载，位移小，载荷大，所占空间小。

高度可依所需求设计为回直，直线回乘。

可并联，串联使用。

蝶形弹簧MISUMI蝶形弹簧进口蝶形弹簧材质：C75小于等于51CRV4大于等于定义：由于外形呈锥形、盘形故名为盘形弹簧，又是叠在一起使用的，因此也叫蝶形弹簧。

特点：承受动静负载，位移少，负重大，所占空间极小。

负重位移关系曲线设计为回直，直线，回垂三种。

高度可依需求增加或减少弹簧片的数量。

正常使用下，不会发生金属下沉或疲劳现象，可并联或串联使用。

蝶形弹簧使用方法1、蝶形弹簧使用方法很多，可以同向叠加使用，反向叠加使用，或两者混合使用，同向叠加法，其负荷与蝶形弹簧的数量成正比，反正叠加法，其压缩行程与弹簧片的压缩倍数成正比，同反向混合叠加法，负荷与行程皆成正比累进。

2、蝶形弹簧压缩行程最佳使用范围在其最大的压缩行程之10%至75%之间.3、蝶形弹簧组合时，无论安装在导杆上或导孔内其导杆与导孔之适当的间隙，导杆与导体之间要平滑。

4、关于碟新弹簧多片组合时，以导杆组合之效果比安装导孔内之效果更好。

碟形弹簧的用途：碟形弹簧属于弹簧元件，用来对付由例如安装组件等造成螺栓连接松动，碟片夹在连接器内部，它们专为强度等级为到的螺栓而设计的，尤其是小螺栓结合，它们有助于增强整个系统的弹性，在螺栓连接可安装的情况下，这样能够增强整个系统的弹性，在螺栓连接可安装的情况下，这样能够保证留下已知最小的力，然后碟形弹簧并不能阻止通过侧力的改变而造成的螺栓的松动。

碟形弹簧通常是暴露在极端高压的环境下的组件，应该在静态的应用领域中使用。

根据不同的用途，碟形弹簧可以进行不同的表面抛光处理。

上海碟簧国标
《上海碟簧国标》
一、定义
碟簧是指利用弹性力作用在表面上形成的弹性径向力线圈的可
折叠、可拉伸、可扭转的弹性元件。

二、构成
1、碟簧结构：由棒体、分枝、叶片、线圈等部件组成；
2、碟簧材料：一般为低碳钢和不锈钢，在苛刻条件下可使用高强度合金钢。

三、规格和尺寸
1、直径：一般以标准碟簧、小口径碟簧、小内径碟簧、大口径碟簧和外内径拉簧五类规格，直径从3mm-410mm，进行分类；
2、厚度：从0.2mm-10mm；
3、高度：一般为3mm-100mm；
4、叶片和棒体间的间距：常规碟簧为2mm-6mm；
5、叶片数量：2-7片，一般5片；
6、叶片选择：一般选用用20°，30°或45°的叶片。

四、应用
碟簧广泛应用于机械、电子、轻工业的内部及外部装置、精密测试仪器和精密制造业等领域，可作为紧固件、连接件的支架或调节件、总成、副等。

- 1 -。

不锈钢碟形弹簧尺寸
不锈钢碟形弹簧尺寸
不锈钢碟形弹簧是一种常见的机械弹簧，它由多个弹片组成，具有较
高的弹性和耐腐蚀性能。

在工业生产和机械制造中，不锈钢碟形弹簧
被广泛应用于各种机械设备和仪器仪表中，如汽车、航空航天、医疗
器械、电子设备等领域。

不锈钢碟形弹簧的尺寸是其性能和应用范围的重要参数，不同的尺寸
可以满足不同的需求。

一般来说，不锈钢碟形弹簧的尺寸包括外径、
内径、厚度、弹片数等参数。

外径是指不锈钢碟形弹簧的最大直径，通常在10mm到500mm之间。

内径是指不锈钢碟形弹簧的最小直径，通常在5mm到300mm之间。

厚度是指不锈钢碟形弹簧的弹片厚度，通常在0.1mm到5mm之间。

弹片数是指不锈钢碟形弹簧中弹片的数量，通常在3片到20片之间。

除了以上基本尺寸参数外，不锈钢碟形弹簧的尺寸还包括弹簧的材料、弹性模量、极限载荷等参数。

这些参数对于不锈钢碟形弹簧的性能和
应用范围也有重要的影响。

总之，不锈钢碟形弹簧的尺寸是其性能和应用范围的重要参数，不同的尺寸可以满足不同的需求。

在选择不锈钢碟形弹簧时，需要根据具体的应用场景和要求来选择合适的尺寸和参数。

碟形弹簧的介绍及选型计算说明碟形弹簧是一种由薄板材料制成的弹簧，具有压缩、拉伸和扭转的弹性变形特性。

它由许多个圆形或圆环形的弹簧片叠加而成，这些弹簧片呈圆盘状排列。

碟形弹簧通常用于承受相对较大的载荷或需要较大的位移的应用。

下面对碟形弹簧的选型和计算进行详细说明。

1.碟形弹簧的选型在选型碟形弹簧时，需要考虑以下几个因素：-载荷：明确弹簧所需承受的最大静载荷和动载荷，以确保弹簧能够提供足够的弹性变形。

-位移：确定弹簧所需变形量的最大值，以确保选择的弹簧能够提供足够的位移。

-工作环境：考虑环境温度、湿度、振动等因素，选择能够适应工作环境的材料和表面处理方式。

2.弹簧刚度计算刚度是弹簧的一个重要参数，表示单位变形量下所受到的力。

对于碟形弹簧来说，可以通过以下公式计算弹簧的刚度：K=(d^4*G)/(8*D^3*N)其中，K表示弹簧刚度，d表示弹片的厚度，G表示材料的切变模量，D表示弹簧直径，N表示弹片数量。

3.力的计算当弹簧受到外力作用时，会产生弹性变形以抵抗外力。

弹簧所受的力可以通过以下公式计算：F=K*X其中，F表示弹簧所受的力，K表示弹簧的刚度，X表示弹簧的压缩或拉伸位移。

4.弹簧片数量的选择弹簧片数量的选择与弹簧的负载能力和位移要求密切相关。

一般来说，弹簧片数量越多，弹簧的负载能力越大，但位移能力会减小。

因此，在选择弹簧片数量时需要综合考虑负载能力和位移要求，找到一个平衡点。

5.材料的选择-弹性模量：一般选择高弹性模量的材料，以提高弹簧的刚度和负载能力。

-耐腐蚀性：根据工作环境的要求，选择能够在特定条件下耐腐蚀的材料。

-温度范围：根据工作温度的要求，选择能够在特定温度范围内保持稳定性能的材料。

总之，碟形弹簧的选型和计算需要综合考虑载荷、位移、工作环境等多个因素，并根据具体需求来选择合适的弹簧片数量和材料。

准确的选型和计算可以保证弹簧在工作过程中可以提供稳定的弹性变形和可靠的功能。
