火电厂热工自动化的现状及发展

火电厂热工自动化的发展和展望摘要：近年来，火电厂热工自动化得到了非常迅速地发展，特别是热工自动化装置，是大型发电机组中的重要构成。

在一定程度上，火电厂热工自动化水平，是衡量企业发展水平的重要参考依据。

现阶段，火电厂的发电机组已经开始从中小容量发展到单元机组，且整个电力行业开始迈入到全新的自动化时代。

基于此，本文将重点讨论火电厂热工自动化的发展和展望，避免技术设施制衡性不足的问题，希望能够为相关研究提供借鉴。

关键词：火电厂；热工自动化；发展趋势；发展展望引言从本质上而言，火电厂热工自动化是自动化控制技术手段，充分发挥技术优势，可以更加有效地实现对各类数据监控，保证各项工作的顺利推进。

目前，火电厂的单机容量在不断的增加。

从火电厂的发展史来看，自动化技术水平在逐步提升，而且也基本上完成了从简单到复杂、从局部到整体的自动化发展转型，通过前沿技术实现热工自动化的高效控制，从而有效的减少了生产中的投入成本，并切实促进发电厂的生产效率提高。

1火电厂热工自动化的概述在传统的发展过程中，受到科技、经费以及人力等多种因素的制约，火电厂热力工作主要是人工操作的，这种模式显然无法满足工厂发展的需要。

伴随着自动化的推进，这种传统模式必然会被淘汰。

与此同时，为了达到降本增效的目标，自动化仪器设备的应用是社会发展的必然趋势。

在今后的发展过程中，持续推进自动化发展，并合理利用一系列先进的自动化设备，可以更加有效地取代传统人工操作，使得工厂能够得到更好的发展。

火电厂热工自动化指的是在火电厂热力过程的测量、信息处理等过程中，参数直接通过自动化仪表与自动控制装置实现。

在很大程度上，热工的自动化，不但显著的提升了人工设备的安全性和机组的经济性，还明显的改善了员工的工作环境。

2火电厂热工自动化的现状2.1仪表和控制设置在二十世纪八十年代，我国正式引入了300W和600W的机组制造技术。

在仪表和控制设置方面，适当的利用国外的先进技术手段，优化我国仪表和控制装配类型不齐全等问题，最大程度的满足我国火力自动化发展的实际需求。

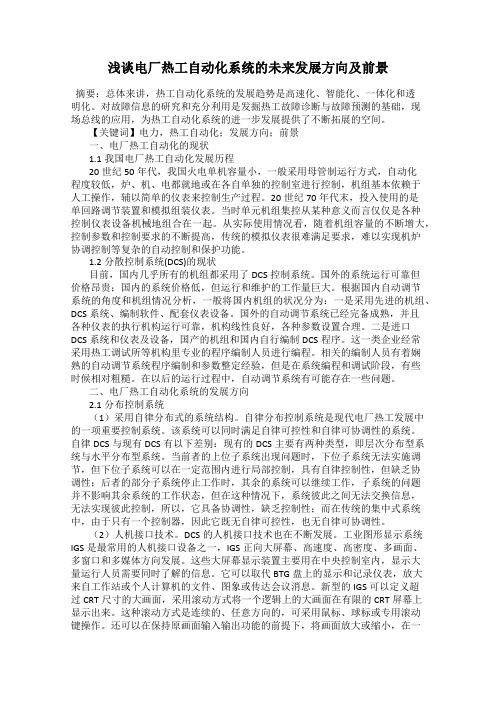

浅谈电厂热工自动化系统的未来发展方向及前景摘要：总体来讲，热工自动化系统的发展趋势是高速化、智能化、一体化和透明化。

对故障信息的研究和充分利用是发掘热工故障诊断与故障预测的基础，现场总线的应用，为热工自动化系统的进一步发展提供了不断拓展的空间。

【关键词】电力，热工自动化；发展方向；前景一、电厂热工自动化的现状1.1我国电厂热工自动化发展历程20世纪50年代，我国火电单机容量小，一般采用母管制运行方式，自动化程度较低，炉、机、电都就地或在各自单独的控制室进行控制，机组基本依赖于人工操作，辅以简单的仪表来控制生产过程。

20世纪70年代末，投入使用的是单回路调节装置和模拟组装仪表。

当时单元机组集控从某种意义而言仅仅是各种控制仪表设备机械地组合在一起。

从实际使用情况看，随着机组容量的不断增大，控制参数和控制要求的不断提高，传统的模拟仪表很难满足要求，难以实现机炉协调控制等复杂的自动控制和保护功能。

1.2分散控制系统(DCS)的现状目前，国内几乎所有的机组都采用了DCS控制系统。

国外的系统运行可靠但价格昂贵；国内的系统价格低，但运行和维护的工作量巨大。

根据国内自动调节系统的角度和机组情况分析，一般将国内机组的状况分为：一是采用先进的机组、DCS系统、编制软件、配套仪表设备。

国外的自动调节系统已经完备成熟，并且各种仪表的执行机构运行可靠，机构线性良好，各种参数设置合理。

二是进口DCS系统和仪表及设备，国产的机组和国内自行编制DCS程序。

这一类企业经常采用热工调试所等机构里专业的程序编制人员进行编程。

相关的编制人员有着娴熟的自动调节系统程序编制和参数整定经验，但是在系统编程和调试阶段，有些时候相对粗糙。

在以后的运行过程中，自动调节系统有可能存在一些问题。

二、电厂热工自动化系统的发展方向2.1分布控制系统（1）采用自律分布式的系统结构。

自律分布控制系统是现代电厂热工发展中的一项重要控制系统。

该系统可以同时满足自律可控性和自律可协调性的系统。

火电厂热工自动化的发展现状及展望【摘要】火力发电是历史最为悠久，同时也是目前世界最主要的供电方式。

随着科学技术的发展、社会的进步，人们日常生产、生活需要的电量日益增大，促使火电机组的容量不断增加，参数不断提升及以及自动化的仪表和装置不断更新换代，随之而来的就是火电厂热工自动化的技术得到快速的提升。

本文通过对火电厂热工自动化概念、发展现状进行分析，对今后火电厂热工自动化控制系统的发展提供参考。

【关键词】火电厂；热工自动化；dcs系统现在，火电厂的热动自动化系统已经成为大型发电机组中不可或缺的部分，而且火电厂的自动化程度已经成为一个火电厂现代化的衡量标准。

我国火电厂的发展经历了发电机组单机容量由小变大、参数由母管制到单元机组的历史过程。

现在，我国的电力事业已经进入了大电网、大机组和高度自动化的新纪元。

1.火电厂热工自动化的概念火电厂的热工自动化指的是，依据我国的基本国情，以安全、可靠、经济实用性为原则设计和应用于火电厂热力过程中设备的自动测量、信息的自动处理、设备的自动控制、警报以及自动保护等，在没有工作人员的直接操控下，直接通过自动化的仪表和相关控制设备自行完成对火电厂热力过程的控制。

热工自动化的应用提升了火电厂的热工控制的安全性、可靠性，同时，热工自动化的应用降低了工作人员的劳动量、节约了劳动成本、提升了工作人员的工作环境质量，大大增加火电机组的经济实用性。

2.火电厂热工自动化控制系统的在我国的发展现状随着科学技术的发展以及火电厂热工自动化技术的不断完善，火电厂热工自动化主要表现为热工检测技术和火电机组主要控制系统dcs的广泛应用。

2.1关于热工的检测技术对于温度的检测。

senser（温度测量传感器）被广泛应用于火电厂的热工测量控制系统中，senser是有热电偶热电阻和少量的其他热敏材料（金属膜水银包等）等应用于测量热工温度的一次元件。

例如，300mw以上的火电机组都是采用将热电偶热电阻信号直接传入数据库，再经火电机组控制系统的相关控制模块，把信号转换为适用于该系统的信号。

火电厂热工自动化的发展和展望摘要：随着科技的飞速发展，人们的日常生活质量得到了显著改善，而且，电力行业正在迈向一个更加先进、更加自动化的新阶段。

热自动化装置在这一过渡阶段中扮演了至关重要的角色，热自动化装置的推广将会极大地改善整个行业的效率和质量。

在当前的火电厂中，热工自动化的技术水平和应用前景值得深入研究，并且有必要采取有效措施来推动火电厂的全面升级。

关键词：火电厂热工自动化；发展；展望随着科学技术的进步，目前，我国正在积极推进高参数、大容量的火电厂的建设，使其成为电力发展的重要支柱。

在这一进程中，自动化技术的发展极为显著，已经实现了由简单到复杂、由局部到全面、由低级到先进的智能化转变。

在这篇文章中，我们将深入分析目前中国火力发电领域所遇到的挑战，并对未来的发展趋势做出预测，以期推动其可持续的发展。

一、火电厂热工自动化的现状1.火电厂热工自动化现状分析DCS是一种普遍被使用于我国火力发电厂的先进的控制单元，它的出现为技术工作者提供了极其有效的服务，使技术工作者能够更加轻松地完成任务。

火电厂热工自动化流程具体如下：其一，自动检侧技术。

这种系统能够实时测量温度、压力等参数进行监控，并将测试的结果反馈给管理部门。

它能够实时监测发电机的工作状态，并为后续的管理提供支持，其二，自动控制阶段。

具体包括自动控制等内容。

通过引入先进的自动控制技术，可以大大提高电厂的热工自动化水平，从而实现对设备的精确监测和优化，确保火电厂的高效稳定的运营。

其三，自动报警。

当进行自动检测时，如果发现热工参数异常，系统会发出灯光等信号，以提醒相关人员迅速准确地处理问题。

此外，在自动保护阶段，如果发生热工参数异常或运行故障，系统会自动暂停，并采取必要的措施，以防对工作人员的生命安全构成威胁。

2.火电厂热工自动化的内容（1）自动检测。

通过采用先进的技术，如智能化的自动检测系统，可以实现对热力系统的全面监测，包括温度、压力、液位等热工参数的实时记录，从而为火电厂提供可靠的技术支持，实现对系统的有效管理，并可以及时发出预警，以保证系统的安全性和可靠性。

火力发电厂未来热工自动化发展趋势顿鹤卿文摘：电力系统自动化是近年来我国电力技术的主要发展方向。

本文讨论了热工自动化技术及其在电厂中的应用。

本文首先阐述了火电厂热工自动化的概念及其在我国的发展现状。

在此基础上，对火电厂热工自动化技术的组成及应用进行了探讨和分析。

关键词：电力系统；热工自动化；自动化技术；技术应用随着科学技术的发展，我国电力系统的自动化程度越来越高。

随着火力发电技术的发展，火力发电厂的热力自动化水平不断提高。

它是中国电力系统的重要组成部分。

目前，我国火电厂的热工自动化已经有了很大的发展。

从自动化设备的角度来看，组合仪表已经发展到目前的数字仪表，系统控制设备也升级到了一个新的水平。

一些单位有专门的小型计算机进行监控，加上CRT显示屏，大大提高了监控水平。

一、电厂热工自动化及其在我国的发展（一）电厂热工自动化的概念火力发电厂热工自动化的主要概念是基于火力发电过程中设备的数据测量、信息处理、自动控制、报警和自动保护，通过自动化系统的控制实现无人操作的过程。

在火力发电厂的生产过程中，为了保证发电设备的安全，有必要对设备进行自动控制，以避免重大事故的发生，减少一定的人力资源。

通用火电自动化系统分为四个子系统，包括自检系统、控制系统、报警系统和保护系统。

（2）我国火电厂热工自动化的发展我国火力发电厂的热工自动化技术近年来得到了非常迅猛的发展，其核心技术distributedcontrolsystem（dcs）更是被我国发电企业所应用。

dcs技术主要是通过设备的分散控制来达到数据和信息的自动化处理，在我国350mw以上的火电机组上应用较为广泛，其经济性和安全性被我国发电企业所认同。

近年来随着计算机软件可视化效果的提高，dcs技术得到了极大的发展和应用，通讯接口的识别和管理系统数据的共享为火力发电厂的信息化处理提供了必要保障，同时dcs的分散控制也起到了非常好的效果。

二、电厂热工自动化技术构成（一）热测量技术1、温度测量，火电厂热工测量控制系统中的温度测量传感器（senser），采用热电偶热电阻，少数地方采用其他热敏元件如金属膜（双金属膜）水银温包等作为温度测量的一次元件；2、压力（真空）测量，传感器为应变原理的膜片，弹簧管，变送器为位移检测原理或电阻电容检测原理，（4-20ma），二次仪表以数显为多；3、流量测量，以采用标准节流件依据差压原理测量为主，少数地方采用齿轮流量计或涡轮流量计，如燃油流量的测量。

电厂热工自动化技术应用现状及发展趋势摘要：近年来，电厂通过对热工自动化控制技术的广泛应用，不仅大幅提高了电力生产的效率与质量，还进一步提升了电力生产过程中安全性和经济性。

目前，电厂热工自动化技术已趋近成熟，本文主要介绍了两种主要的电厂热工自动化控制技术—PLC控制系统和DCS控制系统，和一种新型的总线技术与DCS控制系统相结合的现场总线控制系统。

关键词：PLC；DCS；现场总线引言火电厂热工自动化技术在火电厂运行中有着举足轻重的地位，它对火电厂的参数进行全面的测量、处理、监控和保护，保证了机组的安全运行和人员安全。

1电厂热工自动化技术1.1 PLC技术PLC, 可编程逻辑控制器，它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程PLC操作简单易学，编程简单，并不需要专业的计算机知识。

由于在PLC技术中主要通过逻辑图和梯形图来进行编程操作，所以无论是在制作阶段还是操作阶段都降低了人员的门槛，因此用户并不需要掌握专业的计算机知识就能够进行相应的操作，同时由于系统的开发周期较短，可以很方便地进行现场试用，并且在对程序进行修改的时候，并不需要拆除相应的硬件就可以完成调试工作,功能完备。

由于在PLC的设备中存在着数以千计的编程元件，因此它可以充分实现对复杂系统的控制，并且在价格上与传统的继电器系统相比又有很大的优势，并且在通信互联网过程中，可以有效地实现集中管理和分散控制。

配套设施齐全，拥有较强的适应性。

1.2 DCS技术DCS即分散控制系统。

分散控制系统是以微处理器为基础，采用控制功能分散、显示操作集中，兼顾分而自治和综合协调的设计原则，形成多层分级，合作自治的结构形式，是现在火电厂控制系统的主力模式。

火电厂的DCS控制系统从结构上可以把DCS分成过程级、操作级和管理级。

过程级是基础层，主要由过程控制站、I/O单元及分散在现场的各传感仪表组成；操作级是中间层，由操作员站和工程师站组成，完成系统的基本监视操作和画面组态、配置、控制维护等；管理级是最上层，能对整个DCS系统实现综合管理。

电力行业热工自动化技术的应用现状与发展
1 热工自动化技术概述
随着电力行业的发展，热工自动化技术越来越得到广泛应用。

热工自动化技术主要是将计算机、仪器仪表、控制器、传感器等现代化技术与传统的热工设备相结合，实现对电力生产全过程的自动化控制和智能化管理，提高电力设备的运行效率和稳定性，减少能源消耗，降低运行成本，实现可持续发展。

2 应用现状
当前，电力行业热工自动化技术的应用已经非常普及。

从火电厂到核电站，几乎所有的电力生产和输配电系统都已经实现了数字化、自动化和远程监控。

在火电厂和燃气发电厂，热工自动化技术能够监控燃烧过程、蒸汽参数、排放浓度等热力参数，可以实时调整燃烧状态和运行参数，提高发电效率；在核电站，热工自动化技术能够实时监测反应堆核心的温度、压力、放射性物质等参数，实现对核电站的全面控制。

3 发展趋势
未来，电力行业热工自动化技术将继续向数字化、网络化、智能化、集成化的方向发展。

随着5G、人工智能、物联网等技术的不断推广，热工自动化技术也将更加智能和高效。

通过对电力生产过程数据的采集和分析，可以实现对设备故障的预测和预警，提高电力设备的维修效率；同时，大数据和云计算的应用，也能够实现对电力设备的远程监控和远程操作，降低运维成本。

未来，热工自动化技术将会在电力行业的数字化转型中发挥越来越重要的作用，实现更高效、更安全、更环保的电力生产。

电厂热工自动化发展现状及趋势探讨关键词：电厂；热工自动化；趋势随着目前单元机组容量的增大，不仅在正常运行时需要监视的项目和需要操作的项目有近千个，而且机组启停时监视和操作的项目数量还要增加，再加上各操作项目的操作还相互影响，所以对热工自动化提出了更高的要求。

热工自动化可以提高机组运行的安全可靠性；提高机组运行的经济性，减少运行人员，提高生产效率。

改善劳动条件，减轻劳动强度。

一、电厂热工自动化的概念及内容火电厂热工自动化是指在无人直接参与的情况下，通过自动化仪表和自动控制装置（包括计算机和计算机网络）完成火电厂热力过程参数测量、信息处理、自动控制、自动报警和自动保护。

它是保障设备安全、提高机组经济性、减轻劳动强度及改善劳动条件的重要技术措施。

主要包括以下几方面内容：1.自动检测指热力过程中温度、压力、流量、液位、成分等热工参数的测量由自动化仪表来实现的系统。

自动检测的热工参数是监督火电厂机组是否正常运行的依据；是随时调整自动控制作用的根据；是机组进行经济核算、事故分析、自动报警等的数据来源。

2.自动控制指应用自动控制装置实现火电厂机组中的某些生产过程和设备的自动运行和调节，确保机组运行的安全性和经济性，分为自动调节、顺序控制和远方控制。

3.自动报警指在自动检测的热工参数偏离正常值时，通过灯光声响等报警信号提示运行人员注意，以便及时发现和处理异常的生产过程和设备。

4.自动保护指在热工参数超过限定值时或相关设备运行条件不满足要求时投入相应装置暂停或终止异常的生产过程和设备，以免事故扩大损伤人员和设备。

二、电厂热工自动化的现状随着科学技术的不断发展和我国机组容量的不断提高，电厂热工自动化技术在吸收先进的科学成果和科学知识中得到了迅速的发展完善。

近些年，热工自动化水平随着电厂机组容量的不断增大、机器参数的不断提高和不断更新的自动化装置而不断的得到提高。

1.热工测量技术方面（1）温度测量。

火电厂的热工测量控制系统的温度传感器中除了少数几个地方采用的是如金属膜和水银包等热敏元件外，大多数地方采用的都是热电偶热电阻。

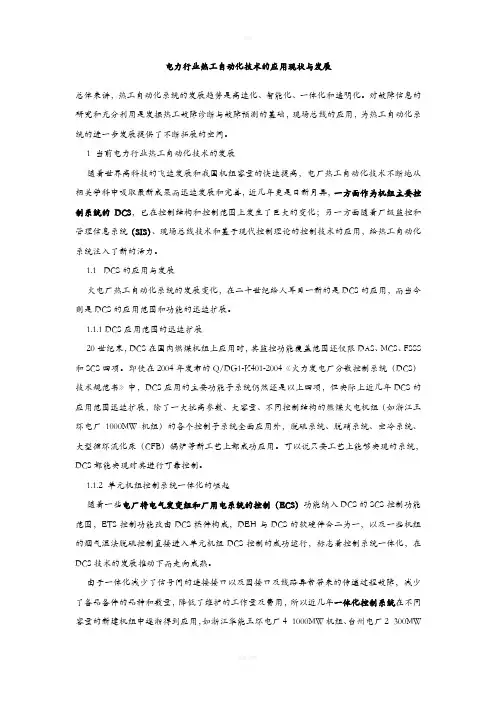

电力行业热工自动化技术的应用现状与发展总体来讲，热工自动化系统的发展趋势是高速化、智能化、一体化和透明化。

对故障信息的研究和充分利用是发掘热工故障诊断与故障预测的基础，现场总线的应用，为热工自动化系统的进一步发展提供了不断拓展的空间。

1 当前电力行业热工自动化技术的发展随着世界高科技的飞速发展和我国机组容量的快速提高，电厂热工自动化技术不断地从相关学科中吸取最新成果而迅速发展和完善，近几年更是日新月异，一方面作为机组主要控制系统的DCS，已在控制结构和控制范围上发生了巨大的变化；另一方面随着厂级监控和管理信息系统（SIS）、现场总线技术和基于现代控制理论的控制技术的应用，给热工自动化系统注入了新的活力。

1.1DCS的应用与发展火电厂热工自动化系统的发展变化，在二十世纪给人耳目一新的是DCS的应用，而当今则是DCS的应用范围和功能的迅速扩展。

1.1.1 DCS应用范围的迅速扩展20世纪末，DCS在国内燃煤机组上应用时，其监控功能覆盖范围还仅限DAS、MCS、FSSS 和SCS四项。

即使在2004年发布的Q/DG1-K401-2004《火力发电厂分散控制系统（DCS）技术规范书》中，DCS应用的主要功能子系统仍然还是以上四项，但实际上近几年DCS的应用范围迅速扩展，除了一大批高参数、大容量、不同控制结构的燃煤火电机组（如浙江玉环电厂1000MW机组）的各个控制子系统全面应用外，脱硫系统、脱硝系统、空冷系统、大型循环流化床（CFB）锅炉等新工艺上都成功应用。

可以说只要工艺上能够实现的系统，DCS都能实现对其进行可靠控制。

1.1.2 单元机组控制系统一体化的崛起随着一些电厂将电气发变组和厂用电系统的控制（ECS）功能纳入DCS的SCS控制功能范围，ETS控制功能改由DCS模件构成，DEH与DCS的软硬件合二为一，以及一些机组的烟气湿法脱硫控制直接进入单元机组DCS控制的成功运行，标志着控制系统一体化，在DCS技术的发展推动下而走向成熟。

火电厂热工自动控制技术及应用（一）课程总结和体会我国是以煤炭为支柱能源的国家，能源结构在很大程度上决定了我国的电力结构。

因此，建国以来在各种产业政策的推动下的火电工业的建设和发展取得了很大的成果。

但是，随着火电厂单元机组的容量越来越大，鉴于火力发电对电生产过程安全稳定的严格要求，监测监控越来越受到重视，那么就需要自动化控制系统来实现监测、控制、调节和保护的功能，切实保障机组运行稳定和生产调度管理。

因此，对于我们热能和动力工程的学生来说，学习火电厂热工自动控制技术及应用是非常重要的。

热工自动化主要包括自动控制、顺序控制、自动保护和自动控制。

课程由浅到深、由易到难。

首先介绍了自动控制系统的基础知识，这部分的内容我们在上学期的自动控制原理课程上接触过，理解起来相对容易；继而介绍了火电厂热工控制系统，包括汽包锅炉和直流锅炉的蒸汽温度控制系统、给水控制系统和燃烧过程控制系统以及单元机组协调控制系统、循环流化床锅炉控制系统和汽轮机跑路控制系统，尽管我们已经学习了锅炉原理，也有了一定的自动控制基础，但是学习这部分内容是还是感觉比较吃力，在老师的详细讲解下，对这些系统也有了基本的认识。

最后主要介绍先进控制策略的基本知识以及这些控制策略在火电厂热工控制系统上的应用。

当前，国际国内经济形势发生深刻变化，电力和资源市场相互影响，生态文明建设持续深化，行业和企业经营发展面临新的形势。

随着国民经济增速放缓，电力需求不足，放电量不断下调，火电厂建设必然放缓，“上大压小”已是火电厂建设的一大趋势。

现在600MW火力发电机组已成为当前我国的主力机组，因此重点介绍了600MW火力发电机组热工控制方法，特别介绍了一些新的控制理念和控制方法以及典型应用。

另外，还介绍了循环流化床锅炉控制及在30OMW机组的典型应用。

以往汽轮机旁路控制多采用专业厂家的专门电子控制装置，缺乏统一性和通用性，但这样的局面在600MW火力发电机组有所改变，一些机组已采用计算机分散控制系统(DCS)进行控制。
