电梯限速器—安全钳联动试验失败原因分析

论电梯限速器一安全钳联动的试验摘要:本文结合自己多年的工作经验,对限速器及安全钳作一次较系统的分析,供同行指正。

关键词:限速器安全钳联动试验电梯限速器－安全钳系统是当电梯失控超速时自动制停轿厢或对重的一道防线,是十分重要的安全保护装置。

限速器－安全钳系统的动作失效将给乘客及电梯带来不良影响甚至造成严重后果,业界对此已多有讨论。

1 限速器－安全钳系统组成及工作原理限速器－安全钳系统由安全钳、限速器与其绳轮张紧装置以及其他连接部件所组成。

限速器－安全钳系统的工作原理:当电梯运行速度超过了限速器的额定动作速度,则限速器卡紧机构动作使限速器绳轮停止转动,限速绳也在限速器轮槽摩擦力的作用下停止运动,从而带动安全钳楔块(钳块)停止运动,但此时轿厢(或对重)仍在继续运行,故楔块相对轿厢(或对重)来说是作逆向运动,即楔块被提拉到与导轨紧密相贴,从而制停住轿厢(或对重)。

2 分析限速器因素限速器的选用要符合要求。

安装与检查中应注意在设备进场时按有关规范、标准的要求和国家认定的型式试验机构的报告进行核对,限速器的动作速度应满足有效监测电梯超速的要求。

限速器电气安全开关不起作用,因此当电梯超速后,控制电路未被强制断开,制动器未抱闸。

这分两种情况:其一是限速器上电气开关粘连或其它原因的短路,其二是限速器电气开关不能被机械装置打掉。

由于限速器出厂前经过调定,故后一种情况很少见,一般不会发生。

限速器棘爪只能卡入一部分的制动轮(棘轮)轮齿中。

正常情况下限速器超速达到调定值时,棘爪应当就能卡入最近制动轮轮齿,及时保护乘客及电梯安全。

为防止类似情况发生,建议安装与检验人员在作限速器－安全钳联动试验终了复位时(此时棘爪仍卡入制动轮轮)反向运行一周。

辨别方法很简单,正常状况下每个制动轮轮齿应都能被棘爪触碰而发出清脆的声音,否则应更换。

特别需要提醒的是:这种缺陷情况很隐蔽,如未能及时发现,万一发生事故后果将十分严重。

限速器绳提拉力不够,当电梯超速后不能操纵轿厢(或对重)安全钳动作。

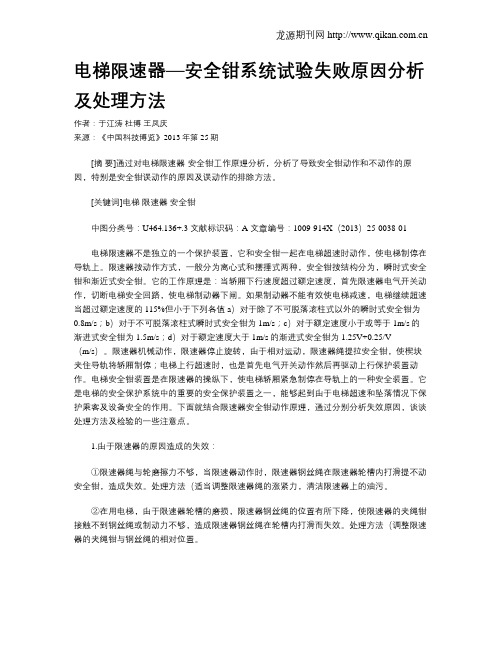

电梯限速器—安全钳系统试验失败原因分析及处理方法作者：于江涛杜博王凤庆来源：《中国科技博览》2013年第25期[摘要]通过对电梯限速器-安全钳工作原理分析，分析了导致安全钳动作和不动作的原因，特别是安全钳误动作的原因及误动作的排除方法。

[关键词]电梯限速器安全钳中图分类号：U464.136+.3 文献标识码：A 文章编号：1009-914X（2013）25-0038-01电梯限速器不是独立的一个保护装置，它和安全钳一起在电梯超速时动作，使电梯制停在导轨上。

限速器按动作方式，一般分为离心式和摆捶式两种，安全钳按结构分为，瞬时式安全钳和渐近式安全钳。

它的工作原理是：当轿厢下行速度超过额定速度，首先限速器电气开关动作，切断电梯安全回路，使电梯制动器下闸。

如果制动器不能有效使电梯减速，电梯继续超速当超过额定速度的115%但小于下列各值a）对于除了不可脱落滚柱式以外的瞬时式安全钳为0.8m/s；b）对于不可脱落滚柱式瞬时式安全钳为1m/s；c）对于额定速度小于或等于1m/s的渐进式安全钳为1.5m/s；d）对于额定速度大于1m/s的渐进式安全钳为1.25V+0.25/V（m/s）。

限速器机械动作，限速器停止旋转，由于相对运动，限速器绳提拉安全钳，使楔块夹住导轨将轿厢制停；电梯上行超速时，也是首先电气开关动作然后再驱动上行保护装置动作。

电梯安全钳装置是在限速器的操纵下，使电梯轿厢紧急制停在导轨上的一种安全装置。

它是电梯的安全保护系统中的重要的安全保护装置之一，能够起到由于电梯超速和坠落情况下保护乘客及设备安全的作用。

下面就结合限速器安全钳动作原理，通过分别分析失效原因，谈谈处理方法及检验的一些注意点。

1.由于限速器的原因造成的失效：①限速器绳与轮磨擦力不够，当限速器动作时，限速器钢丝绳在限速器轮槽内打滑提不动安全钳，造成失效。

处理方法（适当调整限速器绳的涨紧力，清洁限速器上的油污。

②在用电梯，由于限速器轮槽的磨损，限速器钢丝绳的位置有所下降，使限速器的夹绳钳接触不到钢丝绳或制动力不够，造成限速器钢丝绳在轮槽内打滑而失效。

电梯限速器检验检测注意事项摘要：电梯限速器可有效避免电梯发生坠落事故，在电梯安全运行过程中扮演着极为重要的角色，故对其进行定期检测以保障其有效运行尤为重要。

限速器是在电梯发生断绳与超速时发挥重要保护作用的安全控制部件之一，当前电梯限速器主要分为两种，即离心式与摆锤式。

当电梯上行或下行发生超速时，甚至发生坠落的情况下，限速器与安全钳发生联动作用，使电梯轿厢停住，避免轿厢坠落或轿厢冲顶的风险，大大提高安全系数。

本文重点就电梯限速器的检验方式以及相关试验检验检测注意事项进行研究分析，以供其他检验人员参考。

关键词：电梯；限速器；检验检测；注意事项引言随着社会的发展，电梯作为一种垂直乘运交通工具在人民生产生活中扮演着重要角色，因此电梯的安全运行极为重要。

电梯限速器作为电梯安全保护系统中的安全控制部件之一，能有效避免电梯发生坠落事故。

当电梯在运行中发生超速或者坠落的危险，且其他保护装置未有效作用时，限速器作为最后一道屏障触发安全钳制停轿厢。

本文针对电梯限速器作用及工作原理进行概述，分析电梯限速器检验过程中的常见问题和相应的解决对策；提出检验过程中的注意事项，以期为电梯限速器的有效检验提供有益参考。

1电梯限速器作用及工作原理概述电梯限速器指的是电梯速度监控装置，也可以理解为电梯速度的感应装置，能够保障电梯的安全使用，更是电梯不可缺少的安全装置。

当电梯出现超速、运行失控、悬挂装置断裂等情况时，电梯限速器会打开超速开关，将供电电路切断，让电梯的运行停止。

如果电梯继续超速运行，并超出额定速度的115%时；此时，摆锤摆动的幅度逐步增大，棘爪将直接卡入制动轮之中，让限速器的绳轮转动立刻停止。

由于限速器绳不再与轿厢一起继续运动，并且会提起轿厢的安全钳，所以会进一步将轿厢夹死在导轨上面，从而保障电梯的安全。

因此对电梯限速器进行定期检查，有利于及时发现问题并解决，从而降低安全事故的发生率。

2电梯限速器的检验方式2.1资料审查每部电梯的限速器与安全钳的型号不同，在展开检验检测之前，应注意其型式试验报告，细致审查限速器、安全钳的规格型号与合格证。

电梯定期检验中限速器安全钳联动机构故障解析1. 引言1.1 电梯定期检验中限速器安全钳联动机构故障解析电梯是现代建筑中不可或缺的交通工具，为了保障乘客的安全，电梯的定期检验是非常重要的环节。

在电梯定期检验中，限速器安全钳联动机构是一个至关重要的部件，它的正常运行直接关系到电梯的安全性能。

让我们来了解一下限速器安全钳联动机构的作用。

限速器安全钳联动机构能够在电梯运行时起到限速和安全刹车的作用，一旦电梯出现超速情况，限速器就会自动启动，并通过安全钳联动机构将电梯安全停止，保障乘客的安全。

接下来，我们将介绍一些常见的故障现象及其原因分析。

在电梯定期检验中，限速器安全钳联动机构出现故障的情况并不少见，可能是由于零部件磨损、润滑不足、电气线路故障等多种原因导致的。

针对限速器安全钳联动机构的故障，我们提供了一些故障解决方法和预防措施。

及时更换磨损的零部件、加强润滑、定期检查电气线路等措施可以有效减少故障的发生，保证电梯的安全运行。

我们还会介绍一些技术规范要求，帮助电梯维保人员更好地进行电梯定期检验，确保限速器安全钳联动机构的正常运行。

电梯定期检验中限速器安全钳联动机构故障解析是保障电梯安全运行的重要环节，只有及时发现并处理故障，才能有效提高电梯的安全性能。

2. 正文2.1 限速器安全钳联动机构的作用限速器安全钳联动机构是电梯中非常重要的一个部件，它的作用主要是在电梯运行过程中，当电梯速度超出规定范围时，能够及时切断电梯的动力，从而确保电梯的安全运行。

限速器安全钳联动机构通过感知电梯速度和运行状态，当监测到电梯速度异常时，会通过联动机构立即触发限速器和安全钳，将电梯紧急停止，防止发生意外事故。

除了在速度超限时切断电梯的动力之外，限速器安全钳联动机构还具有监测电梯轿厢运行方向、停止楼层及轿厢位置等功能。

它能够确保电梯在运行过程中保持稳定，并在出现异常情况时及时做出反应，保证乘客的安全。

限速器安全钳联动机构在电梯的安全运行中起着至关重要的作用。

电梯定期检验中限速器安全钳联动机构故障解析电梯安全是保障乘客生命财产安全的重要问题，而定期检验是保障电梯安全的关键环节之一。

在电梯定期检验中，限速器安全钳联动机构故障可能会影响电梯的正常运行，进而影响乘客的安全。

本文将解析限速器安全钳联动机构故障的原因和解决方案。

一、限速器安全钳联动机构的工作原理在电梯的运行过程中，如果发生电梯超速，限速器就会起到限制电梯运行速度的作用。

限速器的主要元件是行程开关、杠杆、拉簧以及钢丝绳等部分组成。

在电梯运行时，行程开关不断地检测电梯的运行速度，当电梯超速时，行程开关将发出信号，钢丝绳就会拉开限速器的安全钳，从而限制电梯的速度。

限速器安全钳联动机构的作用是在限速器触发时，通过联动机构将安全钳解开，从而使限速器正常工作。

限速器安全钳联动机构一般采用拉簧、挂钩、杠杆等部件组成。

1.联动机构松动或弯曲限速器安全钳联动机构中的杠杆和挂钩，如果由于长期使用或者碰撞导致松动或弯曲的话，就会导致安全钳不能够及时解锁，从而影响限速器的正常工作。

这种情况需要重新调整和加固联动机构。

2.拉簧弹力下降拉簧是限速器安全钳联动机构的重要组成部分，拉簧的弹力下降会导致安全钳不能够及时解锁。

拉簧弹力下降的原因可能是由于老化或者断裂等。

针对这种情况，需要更换新的拉簧。

3.行程开关故障行程开关是限速器的核心部件之一，行程开关的故障也会影响到限速器的正常工作。

如果行程开关不能够及时检测到电梯的运行速度，就会导致限速器安全钳联动机构不能够及时解锁。

这种情况需要更换新的行程开关。

1.加强维护保养定期维护和保养限速器安全钳联动机构可以减少故障的出现，同时可以延长设备的使用寿命。

2.定期检查联动机构在日常检查中，需要对限速器安全钳联动机构进行检查，看看有没有松动或损坏的现象。

如果发现问题，需要立即处理。

3.更换部件对于限速器安全钳联动机构的部件，如果出现问题，需要及时更换，以保证设备的正常运转。

4.定期检验在电梯定期检验中，需要对限速器安全钳联动机构进行检验，以确保其正常工作。

电梯定期检验中限速器安全钳联动机构故障浅析电梯是现代城市生活中必不可少的交通工具，但是在使用过程中，电梯的安全问题一直备受关注。

作为电梯安全的重要部件之一，限速器安全钳联动机构的故障往往会对电梯的安全性造成严重影响。

定期检验电梯中的限速器安全钳联动机构是非常重要的。

一、限速器安全钳联动机构的作用我们来了解一下限速器安全钳联动机构的作用。

在电梯运行中，如果出现超速的情况，限速器将会自动启动，并通过限速器安全钳来制动电梯，从而保障乘客和电梯本身的安全。

而限速器安全钳联动机构则是将限速器与电梯的制动系统进行联动，确保在限速器启动时，电梯能够及时停止，并避免发生危险。

限速器安全钳联动机构故障的原因有很多，主要包括以下几点：1. 设计缺陷：有些电梯的限速器安全钳联动机构设计不合理，导致其在运行中容易失效。

2. 制造质量问题：限速器安全钳联动机构的制造质量不过关，可能会出现零部件损坏或者装配不到位等问题。

3. 使用老化：电梯的使用时间长了，限速器安全钳联动机构的部件会出现老化现象，导致其功能失效。

4. 维护保养不到位：电梯的日常维护保养工作没有得到及时和有效的执行，导致限速器安全钳联动机构的故障没有及时发现和处理。

为了确保电梯的安全性，定期检验中的限速器安全钳联动机构故障必须得到关注。

在定期检验中，可以采取以下几种方式来发现和处理限速器安全钳联动机构的故障：1. 定期保养：电梯的使用时间长了之后，限速器安全钳联动机构的部件容易出现老化和损坏，因此定期保养至关重要。

电梯维护保养人员应该每隔一段时间对电梯的限速器安全钳联动机构进行全面的检查和维护，及时更换老化损坏的部件，确保其正常运行。

2. 强制性检测：在电梯的定期检验中，应该强制对限速器安全钳联动机构进行全面和细致的检测。

通过对限速器安全钳的制动力、螺栓连接情况、联动机构的传动情况等进行检查，发现问题及时修复，确保电梯的安全运行。

3. 状态监测：一些现代化电梯设备已经具备了状态监测功能，可以实时监测限速器安全钳联动机构的状态，及时发现故障并进行处理。

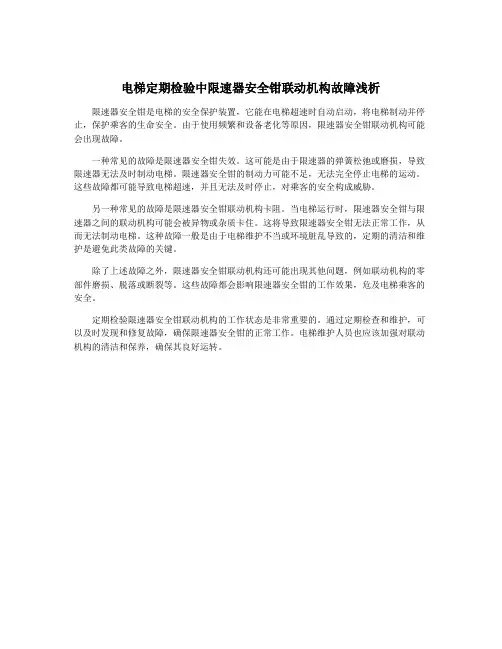

电梯定期检验中限速器安全钳联动机构故障浅析
限速器安全钳是电梯的安全保护装置，它能在电梯超速时自动启动，将电梯制动并停止，保护乘客的生命安全。

由于使用频繁和设备老化等原因，限速器安全钳联动机构可能会出现故障。

一种常见的故障是限速器安全钳失效。

这可能是由于限速器的弹簧松弛或磨损，导致限速器无法及时制动电梯。

限速器安全钳的制动力可能不足，无法完全停止电梯的运动。

这些故障都可能导致电梯超速，并且无法及时停止，对乘客的安全构成威胁。

另一种常见的故障是限速器安全钳联动机构卡阻。

当电梯运行时，限速器安全钳与限速器之间的联动机构可能会被异物或杂质卡住。

这将导致限速器安全钳无法正常工作，从而无法制动电梯。

这种故障一般是由于电梯维护不当或环境脏乱导致的，定期的清洁和维护是避免此类故障的关键。

除了上述故障之外，限速器安全钳联动机构还可能出现其他问题，例如联动机构的零部件磨损、脱落或断裂等。

这些故障都会影响限速器安全钳的工作效果，危及电梯乘客的安全。

定期检验限速器安全钳联动机构的工作状态是非常重要的。

通过定期检查和维护，可以及时发现和修复故障，确保限速器安全钳的正常工作。

电梯维护人员也应该加强对联动机构的清洁和保养，确保其良好运转。

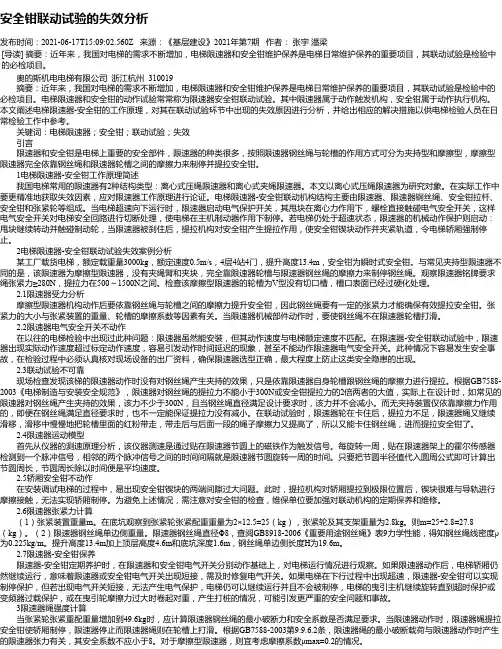

安全钳联动试验的失效分析发布时间：2021-06-17T15:09:02.560Z 来源：《基层建设》2021年第7期作者：张宇潘梁[导读] 摘要：近年来，我国对电梯的需求不断增加，电梯限速器和安全钳维护保养是电梯日常维护保养的重要项目，其联动试验是检验中的必检项目。

奥的斯机电电梯有限公司浙江杭州 310019摘要：近年来，我国对电梯的需求不断增加，电梯限速器和安全钳维护保养是电梯日常维护保养的重要项目，其联动试验是检验中的必检项目。

电梯限速器和安全钳的动作试验常常称为限速器安全钳联动试验。

其中限速器属于动作触发机构，安全钳属于动作执行机构。

本文阐述电梯限速器-安全钳的工作原理，对其在联动试验环节中出现的失效原因进行分析，并给出相应的解决措施以供电梯检验人员在日常检验工作中参考。

关键词：电梯限速器；安全钳；联动试验；失效引言限速器和安全钳是电梯上重要的安全部件，限速器的种类很多，按照限速器钢丝绳与轮槽的作用方式可分为夹持型和摩擦型，摩擦型限速器完全依靠钢丝绳和限速器轮槽之间的摩擦力来制停并提拉安全钳。

1电梯限速器-安全钳工作原理简述我国电梯常用的限速器有2种结构类型：离心式压绳限速器和离心式夹绳限速器。

本文以离心式压绳限速器为研究对象。

在实际工作中要更精准地获取失效因素，应对限速器工作原理进行论证。

电梯限速器-安全钳联动机构结构主要由限速器、限速器钢丝绳、安全钳拉杆、安全钳和张紧轮等组成。

当电梯超速向下运行时，限速器启动电气保护开关，其甩块在离心力作用下，螺栓直接触碰电气安全开关，这样电气安全开关对电梯安全回路进行切断处理，使电梯在主机制动器作用下制停。

若电梯仍处于超速状态，限速器的机械动作保护则启动：甩块继续转动并触碰制动轮，当限速器被刹住后，提拉机构对安全钳产生提拉作用，使安全钳锲块动作并夹紧轨道，令电梯轿厢强制停止。

2电梯限速器-安全钳联动试验失效案例分析某工厂载货电梯，额定载重量3000kg，额定速度0.5m/s，4层4站4门，提升高度13.4m，安全钳为瞬时式安全钳。
