吊顶转换层规范要求

一、编制依据《建筑装饰装修工程质量验收规范》GB50210－2001《建筑钢结构焊接技术规程》JGJ81-2002《施工现场临时用电安全技术规范》JGJ46-2005《建设工程质量验收统一标准》GB50300-2001邯郸文化艺术中心建筑专业蓝图邯郸文化艺术中心建筑专业施工图设计说明二、工程概况邯郸文化艺术中心楼层净空高度为4000mm至6000mm，走廊、房间净空高度为2700mm至3500mm，由此大部分吊顶高度超过1500mm，根据规范要求，此种情况应在吊顶内设置反支撑或转换层以加强吊顶整体刚度。

我单位施工范围内吊顶做法主要是双层9.5 厚纸面石膏板和15 厚矿棉吸音板吊顶，每平米吊顶重量不超过25kg/ ㎡（根据图集07CJ03-1 ，双层12 厚纸面石膏板吊顶每平米重量），30× 3 等边角钢（Q235）屈服强度为24kg/mm2。

因竖向角钢吊点间距为3000mm×1200mm。

吊顶重量取最大值25kg。

角钢吊杆荷载计算如下：1. 每根角钢吊杆与周边4 块区域（1200mm× 1200mm）相连接，承载每块区域的1/4 荷载，由此可得，相当于每根角钢承受1200mm× 1200mm范围内的吊顶重量。

则每根角钢承受吊顶荷载=1.2 ×1.2 × 25=36kg2. 角钢及转换层自重由角钢吊杆和水平网架组成，角钢吊杆长度取2m，吊杆承担的水平网架为相连接的4根水平角钢重量的1/2 。

角钢吊杆及水平网架自重=（1.2+1.2+2 ）× 1.373=6.04kg ，取6.0kg（30×3 角钢重量为1.373kg/m）3.30 ×3 角钢承载能力=截面面积×角钢抗拉强度=174mm2× 24kg/ mm 2=4176kg 。

4. 角钢吊杆总荷载=转换层自重+吊顶荷载=36+6=42kg< 4176kg结论：使用30×3 角钢作为转换层吊杆，能够满足荷载要求。

吊顶转换层施工规范在建筑施工中，吊顶作为室内装饰的重要部分，不仅能美化室内空间，还能起到隔音、隔热等功能。

其中，吊顶转换层作为吊顶的一种形式，其施工规范对于保证整体工程质量和工程进度具有重要意义。

下面将对吊顶转换层施工规范进行详细阐述。

一、施工前准备在进行吊顶转换层的施工之前，首先需要对施工现场进行准备工作。

包括清理施工现场、检查施工图纸和各项材料是否齐全、准备好所需的施工工具等。

二、施工材料准备吊顶转换层的主要材料包括轻钢龙骨、石膏板、螺钉等。

在进行施工前，需要对这些材料进行质量检查，确保材料符合要求，无任何质量问题。

三、施工工艺流程1. 划线定位根据设计图纸要求，采用放线仪等工具，在天花板上进行准确的定位和标高，确保吊顶转换层的安装位置准确无误。

2. 安装龙骨按照设计要求，安装轻钢龙骨，要求龙骨水平、竖直，连接牢固，间距均匀，严格按照设计图纸要求进行安装。

3. 固定石膏板在安装完轻钢龙骨后，将石膏板固定在龙骨上，采用螺钉将石膏板牢固地固定在轻钢龙骨上，确保连接牢固，不松动。

4. 石膏板接缝处理在石膏板的接缝处，需要采用石膏粉等材料进行填缝处理，确保接缝平整、美观，并使之与石膏板表面无缝连接。

四、施工质量验收1. 外观检查对吊顶转换层的外观进行检查，要求表面平整、无起翘、无开裂、无空鼓等质量问题。

2. 尺寸检查对吊顶转换层的尺寸进行检查，要求各部位尺寸符合设计要求，无任何偏差。

3. 灯具安装检查如果吊顶转换层需要安装灯具等附件，要对灯具的安装位置、固定情况进行检查，确保灯具安全稳固。

五、施工注意事项1.在施工过程中，工人要注意安全，穿戴好劳动防护设备，避免发生意外事故。

2.施工现场要保持整洁，及时清理施工垃圾，确保施工现场环境整洁、安全。

3.施工过程中，要随时与设计师、监理等相关人员进行沟通，确保施工过程符合设计要求。

综上所述，吊顶转换层是室内装饰中的重要组成部分，施工规范的执行对于确保吊顶转换层的质量和安全具有重要意义。

一、方案概述本吊顶转换层专项方案针对建筑项目中吊顶转换层的施工要求，旨在确保吊顶转换层的安全、美观、实用，提高施工效率，降低成本。

本方案遵循《建筑装饰装修工程质量验收规范》GB50210-2001、《建筑钢结构焊接技术规程》JGJ81-2002等相关规范和标准，结合项目实际情况进行编制。

二、工程概况1. 项目名称：XX建筑工程2. 施工地点：XX市XX区XX街道3. 建筑面积：XX万平方米4. 结构形式：框架结构5. 吊顶转换层高度：XX米6. 吊顶转换层材料：9.5厚纸面石膏板和15厚矿棉吸音板三、施工工艺及措施1. 施工准备（1）材料准备：按照设计要求，准备9.5厚纸面石膏板、15厚矿棉吸音板、303等边角钢（Q235）等材料。

（2）工具准备：电钻、线锤、水平尺、钢卷尺、水平仪、切割机等。

（3）人员准备：施工人员需具备相关施工经验和技能，进行安全技术交底。

2. 施工工艺（1）测量放线：根据设计图纸，在顶板上弹线定位，吊点间距为3000mm×1200mm。

（2）打孔埋胀栓：根据定位使用电钻打孔，清孔后安装胀栓。

（3）安装角钢吊杆：将角钢吊杆安装在胀栓上，焊接固定。

（4）焊接转换层钢架：按照设计图纸，焊接转换层钢架，确保焊接质量。

（5）安装吊顶材料：将9.5厚纸面石膏板和15厚矿棉吸音板依次安装在转换层钢架上。

（6）涂刷防锈漆：对转换层钢架进行防锈漆涂刷。

（7）验收：对吊顶转换层进行验收，确保质量符合要求。

3. 施工注意事项（1）吊顶转换层施工过程中，注意安全防护，防止高空坠落。

（2）焊接作业时，确保焊接质量，防止火灾事故发生。

（3）吊顶材料安装过程中，注意保护材料表面，防止损坏。

四、质量控制1. 材料质量控制：严格按照设计要求，选用合格的材料。

2. 施工过程控制：严格执行施工工艺，确保施工质量。

3. 验收控制：对吊顶转换层进行严格验收，确保质量符合要求。

五、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。

吊顶转换层设置规范一、引言在建筑设计和室内装修中，吊顶转换层是为了更好地隐藏管线、电缆等设施，同时提升室内空间的美感和功能性而设置的。

在设计和施工吊顶转换层时，需要遵循一定规范和标准，以确保工程质量和安全性。

本文将探讨吊顶转换层设置规范的相关内容。

二、吊顶转换层的定义吊顶转换层是指在原有吊顶之上增加一层新的吊顶，用以隐藏管线、电缆等设施的装修层。

它通常包括吊顶结构、吊顶材料、吊顶构造等要素。

三、吊顶转换层设置的目的1.隐藏管线、电缆：吊顶转换层可以有效隐藏室内管线和电缆，提升室内整体美观度。

2.增加空间层次感：吊顶转换层的设置可以分割空间，增加层次感，使室内空间更具视觉冲击力。

3.提升舒适度：通过合理设计吊顶转换层，可以改善室内采光、隔音效果，提升室内舒适感。

四、吊顶转换层设计与施工规范1.吊顶结构设计：–吊顶转换层的结构应符合建筑设计规范，确保承载力和稳定性。

–吊顶结构应考虑管线、电缆等设施的布置，预留出合适的空间。

2.吊顶材料选择：–吊顶材料应符合国家相关标准，选用具有防火、防潮、防潮等性能的材料。

–材料选择应考虑与室内装修风格的统一性，提升室内整体美观度。

3.吊顶构造精细化：–吊顶转换层施工时，应注重细节，确保吊顶构造平整、连接处焊接无缺陷。

–对吊顶转换层灯具、风口等装饰设计进行精细化处理，提升整体视觉效果。

4.验收标准：–完工后对吊顶转换层进行严格验收，检查吊顶结构、灯具、吊顶材料等是否符合设计要求。

–对吊顶转换层的质量和安全性进行评估，确保工程质量达标。

五、吊顶转换层后续维护1.定期检查：吊顶转换层施工完工后，需要定期检查吊顶结构、材料等是否有裂缝、变形等情况，及时进行维修。

2.清洁保养：定期清洁吊顶转换层，保持其整洁，避免灰尘、污渍影响室内美观度。

3.注意安全：吊顶转换层内不要存放大型物品，以免影响吊顶结构稳定性，确保安全。

结语吊顶转换层作为室内装修的重要组成部分，其设置规范直接关系到室内空间的美观和实用性。

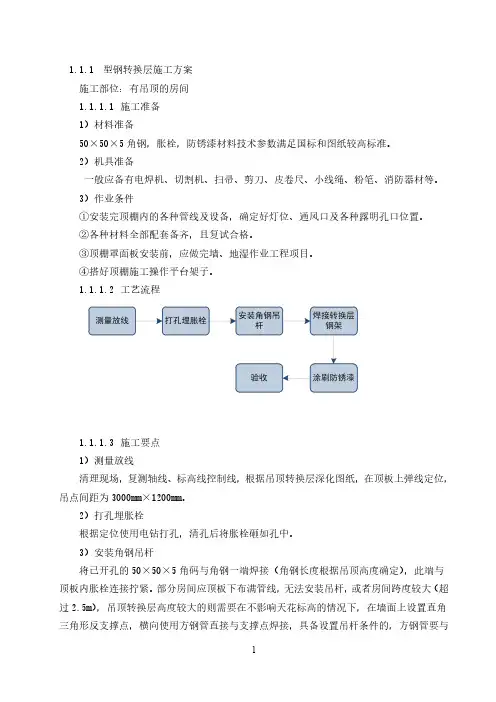

1.1.1型钢转换层施工方案施工部位：有吊顶的房间1.1.1.1施工准备1）材料准备50×50×5角钢，胀栓，防锈漆材料技术参数满足国标和图纸较高标准。

2）机具准备一般应备有电焊机、切割机、扫帚、剪刀、皮卷尺、小线绳、粉笔、消防器材等。

3）作业条件①安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种露明孔口位置。

②各种材料全部配套备齐，且复试合格。

③顶棚罩面板安装前，应做完墙、地湿作业工程项目。

④搭好顶棚施工操作平台架子。

1.1.1.2工艺流程1.1.1.3施工要点1）测量放线清理现场，复测轴线、标高线控制线，根据吊顶转换层深化图纸，在顶板上弹线定位，吊点间距为3000mm×1200mm。

2）打孔埋胀栓根据定位使用电钻打孔，清孔后将胀栓砸如孔中。

3）安装角钢吊杆将已开孔的50×50×5角码与角钢一端焊接（角钢长度根据吊顶高度确定），此端与顶板内胀栓连接拧紧。

部分房间应顶板下布满管线，无法安装吊杆，或者房间跨度较大（超过2.5m），吊顶转换层高度较大的则需要在不影响天花标高的情况下，在墙面上设置直角三角形反支撑点，横向使用方钢管直接与支撑点焊接，具备设置吊杆条件的，方钢管要与吊杆栓接或焊接，具体是否需要设置三角反支撑点，需要在现场实测实量后确定，如需设置参考此节内容，部分无法生根的型钢转换层可根据现场实际情况墙面生根用穿墙螺栓连接。

4）焊接转换层钢架根据下图将角钢焊接形成装换层。

转换层角钢末端用角码与墙体固定。

转换层水平网架由50角钢组成，间距3000mm×1200mm，竖向构件间距亦为3000mm×1200mm，网架边缘部分距墙200mm设置50角钢边框，走廊等狭窄空间装换层必须形成“井”字框架体系以增加整体刚度。

转换层平面布置图5）涂刷防锈漆涂刷灰色防锈漆，分三遍涂刷。

6）验收转换层完成后报总包、监理、业主单位验收。

1.1.1.4成品保护措施：晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。

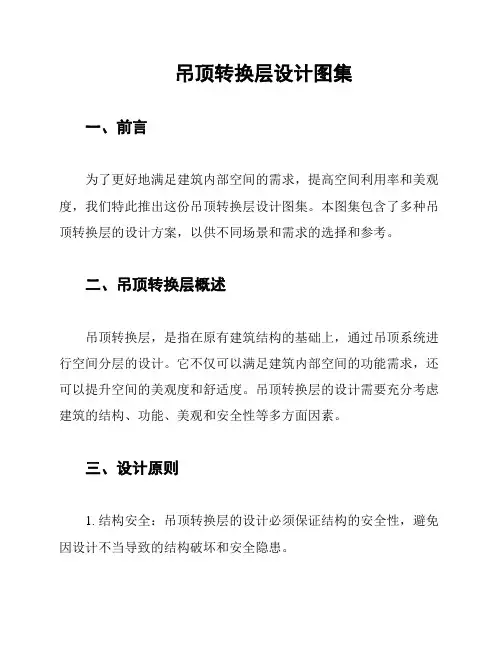

吊顶转换层设计图集
一、前言
为了更好地满足建筑内部空间的需求，提高空间利用率和美观度，我们特此推出这份吊顶转换层设计图集。

本图集包含了多种吊顶转换层的设计方案，以供不同场景和需求的选择和参考。

二、吊顶转换层概述
吊顶转换层，是指在原有建筑结构的基础上，通过吊顶系统进行空间分层的设计。

它不仅可以满足建筑内部空间的功能需求，还可以提升空间的美观度和舒适度。

吊顶转换层的设计需要充分考虑建筑的结构、功能、美观和安全性等多方面因素。

三、设计原则
1. 结构安全：吊顶转换层的设计必须保证结构的安全性，避免因设计不当导致的结构破坏和安全隐患。

2. 功能优先：设计时应充分考虑空间的功能需求，确保吊顶转换层能够满足使用者的需求。

3. 美观性：吊顶转换层的设计应注重美观性，与整体建筑风格相协调。

4. 经济性：在满足功能和美观的前提下，应尽量降低成本，提高经济效益。

5. 施工可行性：设计方案应考虑施工的难易程度和可行性，确保施工顺利进行。

四、设计方案
本图集共包含以下几种吊顶转换层设计方案：
1. 平面式吊顶转换层
2. 吊顶隔断式转换层
3. 吊顶跌级式转换层
4. 吊顶穹顶式转换层
5. 吊顶异形式转换层
五、设计图集
以下是各种吊顶转换层的设计图纸，供您参考。

{content}
六、结语
本吊顶转换层设计图集旨在为建筑师和设计师提供丰富的设计参考，以满足不同建筑空间的需求。

我们期待与您共同探讨和创造更多优秀的吊顶转换层设计方案，为建筑空间的美观和实用贡献力量。

吊顶钢架转换层规范篇一:钢龙骨转换层阳光100米娅中心一期地下商业精装项目地下室吊顶转换支撑施工工法特点1:解决了大空间吊杆长度大于1.5米时其长细比过大大，而导致受到水平向力或轴向压力时容易失衡的问题。

2:吊顶内的灯具、管线等静态轻量设备(如:吊顶内管线等可以固定，但空调风管不可以)可以直接固定到此转换支撑系统结构上，无需单独设吊装支架，节约材料。

3:常规吊顶反支撑的做法容易被吊顶内较大的设备管路等阻挡，支撑只能倾斜一定角度安装，但容易导致龙骨受力不均匀，在吊顶完成后影响平整度，本吊顶转换支撑在同一空间内是一个整体系统，有效与吊顶内设备结合避免冲突，形成的网格受力均匀，给轻钢龙骨吊顶的安装提供了一个良好的基层结构。

工艺原理根据吊顶龙骨的安装规律，采用槽钢及角钢骨架焊接的方式，在适当标高形成可以供龙骨生根的钢骨架网，将吊顶龙骨的生根点由原结构转换至设计标高处。

转换支撑钢结构1网格的设计尺寸可以根据实际吊顶龙骨的排布确定，一般横向角钢用于安装吊筋，间距在900~1200mm，纵向方管支撑只起到系统稳定作用间距在2500~4000mm 之间，竖向角钢间距1000~1500mm，竖向角钢通过角钢角码、膨胀螺栓与结构顶或圈梁连接。

转换支撑骨架平面布臵图转换支撑骨架侧面图工艺流程及操作要点工艺流程转换支撑设计?钢骨架加工?活动脚手架搭设?测量放线?与原结构生根连接?钢骨架网格焊接?防锈处理?吊顶施工操作要点角码固定(网架结构底座固定)?竖向角钢焊接?平面钢骨架网格焊接?焊点防锈。

1)用长15cm的5#角钢做角码，膨胀螺栓固定于原砼结构顶面。

如果原结构层为钢结构，可以结合钢结构可利用的固定点位臵调整转换支撑的固定点，采用钢板焊接等方式固定(见图(1))。

(将角码固定在混凝土顶面)(与角码焊接)(与钢板焊接)(L=150mm)2混凝土顶面固定方式网架结构固定方式图(1)固定点做法图 (图1)2)竖向角钢焊接:按图纸设计要求，用5#镀锌角钢焊接在安装好的角码或底座上，焊接点采用满焊。

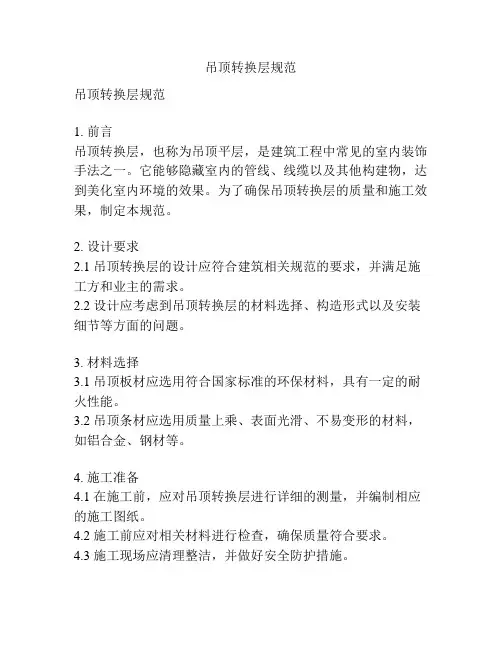

吊顶转换层规范吊顶转换层规范1. 前言吊顶转换层，也称为吊顶平层，是建筑工程中常见的室内装饰手法之一。

它能够隐藏室内的管线、线缆以及其他构建物，达到美化室内环境的效果。

为了确保吊顶转换层的质量和施工效果，制定本规范。

2. 设计要求2.1 吊顶转换层的设计应符合建筑相关规范的要求，并满足施工方和业主的需求。

2.2 设计应考虑到吊顶转换层的材料选择、构造形式以及安装细节等方面的问题。

3. 材料选择3.1 吊顶板材应选用符合国家标准的环保材料，具有一定的耐火性能。

3.2 吊顶条材应选用质量上乘、表面光滑、不易变形的材料，如铝合金、钢材等。

4. 施工准备4.1 在施工前，应对吊顶转换层进行详细的测量，并编制相应的施工图纸。

4.2 施工前应对相关材料进行检查，确保质量符合要求。

4.3 施工现场应清理整洁，并做好安全防护措施。

5. 施工工艺5.1 在进行吊顶转换层施工时，应先进行基层处理，确保基层平整、结实。

5.2 吊顶板应根据设计要求进行切割，并注意保护其表面和边缘不受损坏。

5.3 吊顶板的安装应按照选定的构造形式进行，确保安装牢固、平整。

5.4 吊顶条的安装应注意对准位置，保证吊顶板的平整度和整体效果。

6. 施工质量控制6.1 吊顶转换层施工过程中，应进行质量检查，确保符合设计要求和相关标准。

6.2 对吊顶板和吊顶条的尺寸、平整度、固定性等方面进行检查和测试。

6.3 施工结束后，应进行验收，确保吊顶转换层的质量达到设计要求。

7. 安全措施7.1 施工现场应设置明显的安全警示标志，确保施工期间人员安全。

7.2 施工期间，工作人员应佩戴安全帽，并进行必要的防护措施。

7.3 施工现场应定期清理，保持整洁，防止发生意外事故。

8. 维护与保养8.1 吊顶转换层的维护保养工作应定期进行，确保其功能和美观。

8.2 对吊顶板和吊顶条进行定期清洁，保持其表面光滑和整洁。

8.3 如有损坏或变形等情况，应及时修复或更换，确保吊顶转换层的完好性。

吊顶转换层规范吊顶是指在建筑室内空间顶部，离地面一定高度内，对其进行一定范围装饰和功能装置的构造。

吊顶装饰在建筑内部设计和装修中起到了不可忽视的作用，能够提升室内整体的美感和艺术性，同时也能起到隔音、防火、保温等功能。

为了确保吊顶装置的质量和安全性，以下是吊顶转换层的规范。

一、基本要求：1. 吊顶装置的设计和施工应符合国家有关规范和标准要求。

2. 吊顶构件应有承重能力，且不与其他构造物干扰。

二、材料选择：1. 吊顶装置所选用的材料应符合卫生、环保要求，不得含有有害物质。

2. 吊顶材料的选择应考虑其使用寿命、防火、防水、防静电、防腐蚀等性能。

3. 吊顶所选用的装饰材料应与室内环境风格相协调。

三、设计要求：1. 吊顶设计应考虑到室内照明、通风、消防等设备的布置和安装。

2. 吊顶装置应充分考虑安全性和可靠性，应避免使用易脱落和易碎的材料。

3. 吊顶设计应合理考虑吊顶与墙体、地面等的连接方式，确保吊顶稳固可靠。

四、安装施工：1. 吊顶装置应由有相关资质和经验的施工队伍进行施工，施工人员需具备相关操作证书。

2. 吊顶装置施工过程中，应根据设计要求进行质量检查和验收。

3. 吊顶施工完成后，应及时清理施工现场垃圾和杂物，并做好交底工作。

五、维护和管理：1. 吊顶装置在使用过程中应定期进行维护保养，确保其功能正常。

2. 吊顶装置有损坏或有安全隐患时，应及时修复或更换。

3. 吊顶装置的定期维护和管理工作应有专人负责，并建立相应的档案。

六、验收标准：1. 吊顶装置验收前应对其进行全面检查，确保各项要求符合设计和施工要求。

2. 吊顶装置在验收中应对其外观、平整度、密封性等进行检验，并进行必要的测试。

3. 吊顶装置验收合格后应出具相应的验收报告和资料。

吊顶转换层规范的遵守和执行，能够确保吊顶装置的质量和安全性，提升室内空间的美感和实用性，对于建筑的美观和功能都有着重要的影响。

因此，吊顶转换层规范应成为吊顶装置设计、施工和维护的重要参考依据。

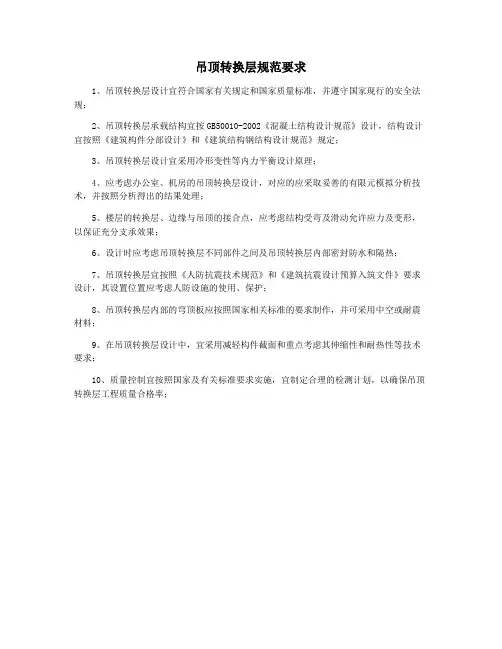

吊顶转换层规范要求
1、吊顶转换层设计宜符合国家有关规定和国家质量标准，并遵守国家现行的安全法规；
2、吊顶转换层承载结构宜按GB50010-2002《混凝土结构设计规范》设计，结构设计宜按照《建筑构件分部设计》和《建筑结构钢结构设计规范》规定；
3、吊顶转换层设计宜采用冷形变性等内力平衡设计原理；
4、应考虑办公室、机房的吊顶转换层设计，对应的应采取妥善的有限元模拟分析技术，并按照分析得出的结果处理；
5、楼层的转换层、边缘与吊顶的接合点，应考虑结构受弯及滑动允许应力及变形，以保证充分支承效果；
6、设计时应考虑吊顶转换层不同部件之间及吊顶转换层内部密封防水和隔热；
7、吊顶转换层宜按照《人防抗震技术规范》和《建筑抗震设计预算入筑文件》要求设计，其设置位置应考虑人防设施的使用、保护；
8、吊顶转换层内部的穹顶板应按照国家相关标准的要求制作，并可采用中空或耐震材料；
9、在吊顶转换层设计中，宜采用减轻构件截面和重点考虑其伸缩性和耐热性等技术要求；
10、质量控制宜按照国家及有关标准要求实施，宜制定合理的检测计划，以确保吊顶转换层工程质量合格率；。

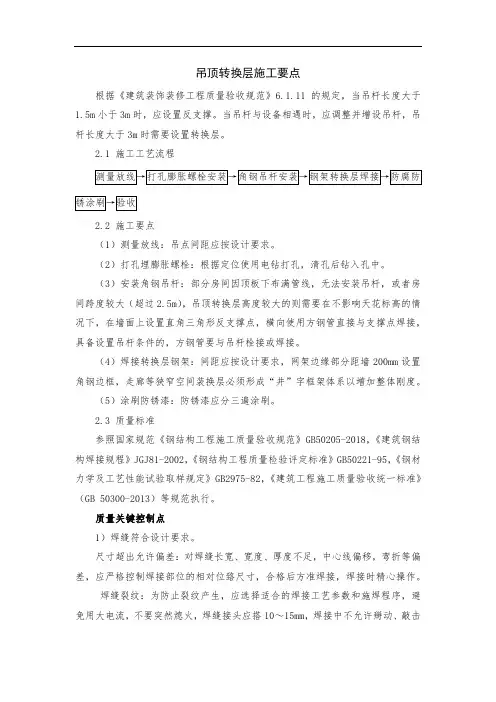

吊顶设置转换层的依据
吊顶转换层设置的依据如下：
根据《建筑装饰装修工程施工质量验收规范》6。

1。

11的规定，吊杆距主龙骨端部距离不大于300mm，当大于300mm时，应增加吊杆。

当吊杆长度大于1.5m时，应设置反支撑。

当吊杆与设备相遇时，应调整并增设吊杆。

又规定适用在超过3m后需要提供连接的转换层结构。

反支撑的作用主要是当室内产生负风压的时候，控制吊顶板面向上移动。

当板面受到风荷载作用,板面会上下浮动，吊杆通常使用φ6~10钢筋制作，可以控制板面向下的移动，而不能控制板面向上的移动。

反支撑可以撑住板面不让板面向上移动,从而达到控制板面变形的作用。

吊顶转换层规范国家规范要求
在建筑和室内装修设计中，吊顶的作用不言而喻。

吊顶转换层规范国家规范要
求是设计和施工过程中需要特别注意的关键方面之一。

吊顶作为室内装饰的一部分，在保证美观的同时，也需要符合国家相关规范的要求，保障施工质量和安全。

本文将对吊顶转换层规范的国家规范要求进行深入探讨。

1. 材料选择
首先，吊顶转换层的材料选择至关重要。

根据国家标准要求，吊顶转换层的材
料必须符合环保标准，不能含有有害物质，如甲醛等。

常见的吊顶材料包括石膏板、木饰面板、金属板等，需要确保所选材料符合国家标准，具有一定的承重、防火和隔音性能。

2. 结构设计
吊顶转换层的结构设计应符合建筑设计规范和相关要求。

在设计过程中需要考
虑吊顶的承重能力、悬挂方式、整体稳固性等因素，以确保吊顶的安全可靠。

3. 施工规范
在施工过程中，必须严格按照国家规范要求进行，并在施工现场安排专业人员
进行监督。

施工人员应具备专业技能和经验，严格按照相关规范进行操作，确保施工质量和安全。

4. 质量检测
吊顶转换层施工完成后，需要进行质量检测。

国家规范要求对吊顶的承重能力、平整度、防火性能等方面进行检测，确保吊顶符合相关标准要求。

结语
吊顶转换层规范国家规范要求是保障吊顶设计和施工质量的重要依据。

设计师
和施工方在进行吊顶工程时，必须严格遵守相关规范要求，确保吊顶的安全性和质量，为建筑和室内装修增添更多的价值和美感。

党校工程吊顶转换层技术要求1、餐饮楼三层夹层吊顶转换层采用160mmH型钢；1）矿棉板吊顶，H型钢担在框梁上，东西向布置中距600mm，隔墙开洞，H型钢固定在洞内；预幕墙处，在幕墙处做大芯板刷白色涂料；吊杆焊接在工字上，矿棉板主龙骨采用U型轻钢龙骨C38×12，次龙骨TB24×38与主龙骨插接，面层12厚600×600矿棉板；吊顶标高2.6；2）走廊石膏板吊顶转换层采用H型钢南北方向布置中距1200mm，担在内隔墙上，在隔墙上开孔；吊杆与工字钢焊接，石膏板主龙骨采用CS60×27间距1200mm，次龙骨CB60×27间距400，用挂件与主龙骨连接；面层纸面石膏板，石膏板上满刮2厚腻子找平，刷白色涂料；吊顶标高2.7M；2、报告厅译音室、追光室、300人厅（设备房、服务员房）吊顶转换层（H型钢160mm）1）300人厅设备房间格栅吊顶转换层H型钢东西向布置中距1200mm；西侧担在框梁上，打入四根12涨栓与H型钢固定，东侧在内隔墙上开孔，担在隔墙上；格栅采用50×50黑色金属格栅（格栅上铺玻璃丝棉外包玻璃丝布）吊杆Φ10；龙骨采用与格栅配套龙骨，在玻璃幕墙处做大芯板，大芯板外侧固定石膏板，石膏板外刷白色涂料；吊顶标高3.8M；2）译音室、译员休息室格栅吊顶H型钢东西向布置中距1200mm，在内墙上开孔，担在隔墙上；格栅采用50×50黑色金属格栅（格栅上铺玻璃丝棉外包玻璃丝布）吊杆Φ10；龙骨采用与格栅配套龙骨，吊顶标高2.55M3）追光室石膏板H型钢东西向布置中距1200mm，在内墙上开孔，担在隔墙上；吊杆Φ10；主龙骨采用CS60×27间距1200mm，次龙骨CB60×27间距400，用挂件与主龙骨连接；面层纸面石膏板，石膏板上满刮2厚腻子找平，刷白色涂料；吊顶标高3M2、报告厅300人厅吊顶12块区域叠顶造型具体造型详见图纸；材料要求：1、12厚穿孔石膏板连续穿孔，孔径8，孔径18，穿孔率15.5%；2、12厚纸面石膏板；3、50轻钢龙骨，轻钢龙骨上嵌玻璃丝棉包玻璃丝布（只有穿孔石膏板上嵌玻璃丝棉包玻璃丝布）4、吊杆超过1500mm，做反向支撑；（详见图集）5、大芯板涂刷防火涂料，甲醛含量符合要求；6、根据图纸负责灯具开孔与检修口开孔与安装；石膏板吊顶做法：1、白色涂料面层2、满刮2厚腻子找平，面层接缝处贴嵌缝带，刮腻子找平3、板材用自攻螺丝与龙骨固定，中距200，螺钉距板边≥10，短边≥15；4、U型轻钢次龙骨CB60×27，间距400，用挂件与主龙骨连接；5、U型轻钢承载主龙骨CS50×15，间距≤1200，6、Φ10吊杆；穿孔石膏板做法1、白色涂料面层2、满刮2厚腻子找平3、板材用自攻螺丝与龙骨固定4、U型轻钢次龙骨CB60×27，间距400，用挂件与主龙骨连接；5、U型轻钢承载主龙骨CS50×15，间距≤1200，6、CS50×15轻钢龙骨上嵌玻璃丝棉包玻璃丝布7、Φ10吊杆；注明：所有吊顶含窗帘盒、灯带、灯具开孔，检修口开孔与安装等其他开孔要求和图纸隐含内容；。

一、交底目的为确保吊顶转换层施工过程中的安全，预防安全事故发生，现将吊顶转换层施工过程中的安全技术要求进行交底。

二、适用范围本交底适用于所有吊顶转换层施工项目。

三、作业人员要求1. 作业人员必须经过入场教育考试合格后方可上岗作业。

2. 作业人员进入施工现场必须佩戴合格的安全帽，系好下颌带，锁好带口。

3. 严禁赤背、穿拖鞋、酒后作业、吸烟，禁止在施工现场追逐打闹。

四、安全技术要求1. 登高作业安全- 登高（2米以上）作业时，必须系合格的安全带，系挂牢固，高挂低用。

- 应穿防滑鞋，使用的工具要放在工具袋内，不得乱丢乱扔。

- 高空作业人员禁止从上向下投掷物体，以防砸伤他人。

2. 电动工具及电气设备安全- 施工中使用的电动工具及电气设备应符合国家现行标准《施工现场临时用电安全技术规范》（JGJ 46-2005）的规定。

- 电动工具及电气设备的安装必须由专业电工完成。

3. 脚手架搭设安全- 脚手架搭设应符合现行地方标准。

脚手架上置物重量不得超过规定荷载。

- 脚手板应固定，探头板长度不得大于15CM。

4. 工具及机具安全- 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。

- 在高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。

5. 明火作业安全- 使用电、气焊等明火作业时，应清除周围及焊渣溅落区的可燃物，并设专人监护。

6. 玻璃处理安全- 裁割玻璃应在房间内进行。

边角余料要集中堆放，并及时处理。

- 人工搬运玻璃时应戴手套或垫上布、纸，散装玻璃运输必须采用专门夹具（架）。

7. 材料堆放安全- 吊顶下方不得有其他人员来回行走，以防掉物伤人。

- 脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板。

8. 特殊要求- 吊顶的房间或部位要由专业架子工搭设满堂红脚手架。

- 吊顶的主、副龙骨与结构面要连接牢固，防止吊顶脱落伤人。

- 高大工业厂房的吊顶，搭设满堂红脚手架要有马道，以供作业人员上下行走及材料的运输。

吊顶转换层面积计算规则吊顶转换层面积是指在室内装修中，由于吊顶的存在，导致实际的层面积与建筑物的建筑面积有所差异。

为了准确计算房屋的实际使用面积，我们需要根据一定的规则来计算吊顶转换层面积。

1. 了解吊顶的定义和作用吊顶是指在房屋内部顶部安装的一个装饰性的层面，通常用来隐藏电线、管道等设备，并起到增加房屋美观度和改善室内环境的作用。

2. 确定吊顶转换层面积的计算方法吊顶转换层面积的计算方法通常采用两种方式：减法法和增加法。

- 减法法：先计算总建筑面积，再减去吊顶面积。

总建筑面积通常是指建筑物四周外墙的投影面积，包括各个房间的实际使用面积以及公共空间的面积。

吊顶面积是指吊顶下方的实际使用面积。

通过减法法计算吊顶转换层面积可以得到一个相对准确的结果。

- 增加法：先计算各个房间的实际使用面积，再加上吊顶面积。

吊顶面积通常是指各个房间的顶部面积，可以通过测量各个房间的长宽来计算。

通过增加法计算吊顶转换层面积可以更加细致地计算各个房间的实际使用面积。

3. 实际操作步骤在实际计算吊顶转换层面积时，我们可以按照以下步骤进行：- 首先，测量建筑物的总建筑面积，包括各个房间的实际使用面积以及公共空间的面积。

- 然后，测量各个房间的顶部面积，即吊顶面积。

- 根据选择的计算方法，进行吊顶转换层面积的计算。

如果采用减法法，可以将吊顶面积从总建筑面积中减去；如果采用增加法，可以将各个房间的实际使用面积与吊顶面积相加。

- 最后，根据计算结果得出吊顶转换层面积。

4. 注意事项在计算吊顶转换层面积时，需要注意以下几点：- 需要确保测量的准确性，尽量避免误差。

- 在计算过程中，要注意单位的统一，避免出现单位不一致的情况。

- 如果吊顶的形状复杂，可以将其分成多个简单的几何形状进行计算，然后将结果相加。

- 如果吊顶下方有其他设备或装置，需要将其面积从吊顶面积中扣除。

通过以上的步骤和注意事项，我们可以准确计算吊顶转换层面积，为室内装修提供准确的参考数据。
