华为新型交换机编号含义

华为新型交换机编号含义

华为新型交换机编号含义我们都知道，华为是以通信产品起家的，所以华为交换机、路由器、防火墙等网络通信产品在全球都处于领先地位，而华为交换机的型号及类别各不同，比如LI、SI、EI、HI等型号，它们各代表什么意思？又有什么区别呢？LI(Lite software Image)：表示设备为弱特性版本。

SI (Standard software Image)：表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)：表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)：表示设备为高级版本，包含某些更高级特性。

后缀的含义：C：模块式F：全光口R：冗余（SOHO级别产品中后缀R代表机架式交换机）Z：表示没有上行接口；（新产品不允许此位）G：表示上行GBIC接口；P：表示上行SFP模块；T：表示上行RJ45接口；V：表示上行VDSL接口；W：表示上行可配置WAN接口；C：表示上行接口可选配；M：支持MCE功能；S：表示上行接口为单模光口；HI：旗舰型EI：增强型SI：标准型TP：支持Combo端口；x：上行口为固定万兆G：千兆网络接口；PWR：远程供电DC：直流供电AC：交流供电V：VLAN划分（SOHO产品）E：增强型（SOHO产品），E前缀表示教育网专供交换机H：增强型（SOHO）F，表示下行接口为模板，可插光接口板或电接口板。

当同时存在时，表示上行接口为多种接口类型复合。

下面就以华为S2700-26TP-PWR-EI交换机为例：S2700：是S2700系列企业交换机，代表品牌型号；26TP：支持26个Combo端口；PWR：代表此款交换机支持远程供电；EI：表示此交换机为增强型；。

华为软交换常见告警

华为软交换常见告警

本局设备不能发送承载于M3UA 当本局到达M3UA目的实体没有配置M3UA路由或 的业务消息到产生告警的目的 所有M3UA路由均故障时，系统产生该告警。 实体。 故障的M3UA链路退出服务并且 当M3UA链路故障时，系统产生此告警 不能用于承载信令业务 对于主备配置的单板，如果备 板单板故障，则对业务无影 响，但是会严重影响系统可靠 性，备板故障必须及时修复。 对于主备配置的单板，如果主 板单板故障，系统会自动发生 主备倒换，从而使备板升为主 板，对业务只有微小影响，如 在倒换瞬间正在接续的业务建 立失败，但是会严重影响系统 可靠性，单板故障必须及时修 复。 当单板检测到自身运行故障或WSMU检测到与其 对于主备配置的业务单板，如 他业务板之间的通讯异常时，产生此告警。 果主板和备板同时故障，则该 单板所属的模块将无法承载任 何业务。注：业务单板指处理 业务的前插板，如：WCCU、 WCSU、WIFM、WVDB、WCDB、 WMGC等。 对于主备配置业务单板单配情 况，如果单板故障，则该单板 将无法承载任何业务。 对于负荷分担的单板，该单板 故障会导致该单板上的业务转 移到其他单板上，增加其他单 板的负荷。
SCTP路径，即使用SCTP协议作为传输协议的链 路（如M3UA/M2UA/IUA/H248/BICC链路等）， 如果在一条SCTP路径上传输数据或者心跳信息 时，没有收到证实消息，从而导致重传，当重 系统将不能通过该SCTP路径传 传次数达到“路径最大重传次数”（使用ADD 输相关的业务数据。
M3LNK/ADD M2LNK/ADD IUALNK/ADD H248LNK/ADD BICCSCTPLNK命令设置）时，系统认为这条SCTP路径不可 用，系统产生此告警。
计费中心长时间不取 iGWB话单
故障告警

华为C&C08交换机号码变换小结

华为C&C08交换机号码变换小结
运 用 以解 决 实 际 问 题
１ ． Ｃ＆ Ｃ ０ห้องสมุดไป่ตู้８交 换 机 中主 要 的 号 码 变 换 方 法 简 介
以及 计 费 情 况 １ ． ４号 首 处理
号 首处理 也可以同时实现对主叫号码 和被叫号码的变换 ． 是根据 目前 Ｃ Ｃ ０ ８ 交换 机提 供 的主要 的号码 变换 方式 有 号码 准备 、 特 殊号 码变 换 、 主叫号码 分析 、 号 首处 理 、 中继 承载等 ， 可单独 使 用亦 某 个被 叫字冠进行的主叫号码 和被 叫号码 的变换 除可对号码 进行 变 利用号首处理数据还可以实现拨 打某些 字冠做号首处理进行送 可搭 配使 用 ， 在 使用各 种变 换 （ 特殊 号码 变换 除外 ） 前， 需要 首 先定 换外 ． 并 可通过参数控 制送 音是否计 费可以通过 号首处理做～些字冠 的 义一个 号码变换 索引 以供各种变 换方式 引用 ．命令 为 Ａ ＤＤ Ｄ ＮＣ， 号 音 ． 利 用号首处理还 可以改变字冠 的号首 ， 实 现一些特殊需求 。 码变换类 型有改号 、 插号 、 删号 等。下 面对几种 主要 的号码变换 方法 失败处 理 ． 做 号首处 理中的重新分析设 置为是 ． 将 对变换后的被叫号码重新 加 以说 明 。 进行被叫分析流程 ． 这样可能导致在变换中的一此属性 的改变 如路 由 １ ． １ 号 码 准 备 计费选择码等。 号码准备时呼 叫源 的一个属性 ．如果一个 呼叫源做了号码准备 ， 选择码 、 则该呼叫源 中包含的本局用户或人 中继拨打被 叫的时候 ． 一旦达到预 限 用方法】 步骤一 ： Ａ Ｄ Ｄ Ｄ Ｎ Ｃ ， 增加变换索引。 收号位长， 就会对所拨打的被叫做一个统一的号码变换。 步骤二 ： Ａ Ｄ Ｄ Ｐ Ｆ Ｘ Ｐ Ｒ Ｏ该命令 实现三种 功能 。 号码 准备常用在一 些专用 呼叫源上对所有被 叫号码作统 一号码 （ １ ） 号码变换 ． 主叫或被叫号码 变换标 志为“ 是” ． 同时输入 已经定 变换 ． 如有些 智能公话 ， 为了让终端 用户可 以直接 拨打被 叫号 码而不 需要先拨智能接入码 ． 可 以单独增加一个呼 叫源 ． 进行 号码 准备 ， 前插 义的主叫或被叫变换索引 （ ２ ） 送音 ， 送音标 志为“ 送音 ” 或“ 号 间送音 ” 。 智能接入码 。 这样用户提及后就可以直接拨打被叫号码进行呼叫 。 （ ３ ） 转失败处 理失败处理标 志为“ 是” ． 同时选择相应 的失败原 因 ［ 使用方法］ 码。 步骤一 ： Ａ Ｄ Ｄ ＤＮ Ｃ， 增加变换索引。 ［ 注意］ 步骤二 ： ＡＤ Ｄ Ｃ Ｌ Ｌ Ｓ Ｒ Ｃ或 ＭＯ Ｄ Ｃ Ａ Ｌ Ｌ Ｓ Ｒ Ｃ（ 增加新 的呼 叫 源或修 （ １ ） 号首 处理 中“ 新号首 集” 一项 必须在 “ 被 叫号码 变换标 志 ” 为 改一个 已有 的呼叫源 ） ， “ 是否号码” 准备设置为“ 是” ， “ 号码 变换索引” “ 是” 时有效 ． 该域指定被 叫号码变换后 的新号首集 填人步骤一 中定义的索引。 （ ２ ） 每条号首处理数据 只能完成号码变换 、 送音、 失败处理 中的一 步骤三 ： 修改相关用户或 中继群的呼叫源为步骤二中的呼叫源。 种 功能 。 １ ． ２特 殊 号 码 变 换 １ ． ５中继 群 承 载 Ｃ Ｃ ０ ８ 交换 机从 ５ Ｋ版本开始增加 了特殊 号码变换 的功能。 通过在 中继群承 载是在 出中继上 实现 的变换 ．以一 个中继群为单位 ． 对 分析表 中的呼叫字冠 ． 号首集和“ 是否进行特殊变换 ” 来标识并 触发一 受 到中继群上的呼 个 特殊号码变换 与普通变换的一个不同之处是 特殊号码 变换 索引表 从这个 中继群上 出去 的主被 叫号码进行号码变换 ． 号首集等参数 的制约 ， 在利 用中继群承载 做号码变换 的时候一 是通过 Ａ Ｄ ＤＳ Ｐ Ｄ ＮＣ的 ． 而普通号码变换是通 过 ＡＤ ＤＤ Ｎ Ｃ的 。在 号码 叫源 、 分析表 中的“ 特殊 变换触发 ” 长 度 确 定 了在 分 析 表 中拨 号 到 第 几 位 就 定要注意 呼叫源 和号首集 的正确性 ［ 使用方 法］ 开始触发特殊号码变换 流程 ．特殊变换触 发长度必须大于字 冠长度 ． 步骤一 ： ＡＤ Ｄ Ｄ ＮＣ增加 变换索 引。 小 于 或 等 于 最 大 号 长 步骤二 ： Ａ ＤＤ Ｔ ＧＬ Ｄ增加 中继群承载索引 。 使用步骤一中定义的索 特殊号码变换后 的被 叫将进行重新分析 ． Ｃ Ｃ Ｂ中的号码分析 和计 引． 可 以对 主叫变换也可 以对被 叫变换 或对二者 同时变换 ： 还 可设 置 费都 是采用 变换 以后 的号码数据进行处理 的 中继 占用点 。 ［ 使用方法］ 步骤 三 ： Ａ ＤＤ Ｔ Ｇ Ｌ Ｄ Ｉ Ｄ Ｘ增 加 中继 群承载 索引通 过设置 中继群 呼 步骤一 ： ＡＤ Ｄ Ｓ Ｐ Ｄ Ｎ Ｃ， 输入相应的字冠 ． 变换类 型也有改号 、 删 号、 叫源码号首集 呼 叫字冠 等参数来确定修 改 的范 围通过步骤二 中定 义 插 号等。 步骤 二 ： Ａ Ｄ Ｄ Ｃ Ｎ Ａ Ｃ Ｌ Ｄ或 ＭＯ Ｄ Ｃ Ｎ Ａ Ｃ Ｌ Ｄ（ 新 增或修 改呼 叫字冠 ） 的承载索引号来确定进行怎样的号码变换 『 注 意］ ＡＤ Ｄ Ｔ Ｇ Ｌ Ｄ Ｉ Ｄ Ｘ 中 呼 叫 源 指 的是 需 要 设 定 中 继 承 载 的主 叫 “ 是否进行特殊号码变换“ 设置为 “ 是” ， 填入 “ 特殊变换触发长度” 。 １ ． ３主 叫号 码 分 析 的呼叫源而不是该中继群的呼叫源 主叫号码分析是根 据某个特定 的主叫号码 （ 字冠 ） 呼叫一些特定 ２ ． 在 实 际工 作 中号 码 变 换 应 用 的 要 点 说 明 的被 叫号码 ｆ 字冠 ） 所触发 的号码变换 。 呼叫源码里 面的号码准备只能 在做号码 变换时常 常会 遇到变换不 的情况 同时对 号码变换 的处 对号码进行变换 ． 而主 叫号码分析可 以对主 叫号码 和被 叫号码 同时进 理有些疑问 ． 下面是 日常经常遇到的一此 细节问题 的说 明 行选路和计费分组 以及失败处理 的变换 （ １ ） ６ Ｋ版本号 码变换长度 为 ３ １位 ６ Ｋ以前 的版本号码 变换长度 主叫号码分析是在查询被 叫分析表后进行 的处理 ． 查 看被 叫号码 不 能 超 过 ２ ４位 分析表 中“ 主 叫分析” 标志是否为“ 是” 若为“ 是” 即进行 主叫分析 ． 主叫 （ ２ ） 所谓变换长度不能超过 ８ 位 的意思 是“ 新号码” 的长度不能超 号码分析在 ６ Ｋ版本及 以前 的版本 中是不对变换后 的被 叫号码重新分 过 ８ 位但 “ 号码变换 长度 ” 没有这个要求 。 （ ３ ） 如果号码变 换中规定 了地址性质 的变 换 ． 而原号 码的地址性 析 的， 如要对 主叫号码分析 后的被 叫号 码进行重新分 析 ． 就需要 通过 与号首处理相组合 ． 将号首是否 的重 新分 析标志置为 “ 是” ． ８ Ｋ有是否 质 与 新 地 址 性 质 桢 则 不 进 行 变 换 ．而 且 对 后 面 的 号 码 变 换 也 不 再 执 重新分析 的参数可 以选择 行 例如 ＡＤ Ｄ ＤＮ Ｃ时“ 地址性质指示” 选择 为“ 国内号码” 而要变换 的 【 使用方法］ 号码 的地址性 质如果 变换前 已是 “ 国内号码 ” 则不进行变换 日常维护 步骤一 ： Ａ Ｄ Ｄ Ｄ Ｎ Ｃ ， 增加变换索引 中许多变换不 的原 因就在 于此 步骤二 ： Ａ ＤＤ Ｃ Ｎ Ａ Ｃ Ｌ Ｒ， 在数据配置 时输人 ： 呼 叫字冠 、 号首集 、 呼 （ ４ ） 对于插号变换 ， 若 分析 表中字冠的最小号长 为 Ａ， 则在进行插 叫源码 、 主叫号 码 、 主叫号码变 换索引 、 被 叫号码变换 索引 ． 可 以稹对 号 变换时变换起 始位置必须 小于等于 Ａ： 对于改号或 删号变换 ． 只要 以下参数的修改 ， 路由选择源码 、 源码 、 计费源码 、 主 叫用户类 别、 主叫 变换起始位置＋ 变换 长度小 于等于字冠的最 小号 长就可以变换成 功 号码 、 被 叫 号 码 （ ５ ） 号首处理仍是针对主 叫号码分析前 的号码进行处理 ［ 注意］ （ ６ ） 被 叫号码分析表 中原字冠对应 的属性都不 需要 重新分析包括 （ １ ） 增加 主 叫号码 分析 ． 必须先 定义呼 叫字冠 ． 字冠 － Ａ － ６ ５ ５ ３ ４ ＃为 业务 属性 、 权限选择 、 路 由选 择码 、 最小 、 最大号 长 、 振铃延迟 时间 、 计 主叫号码分析通配字冠 ． 可直接输入 费选 择码 、

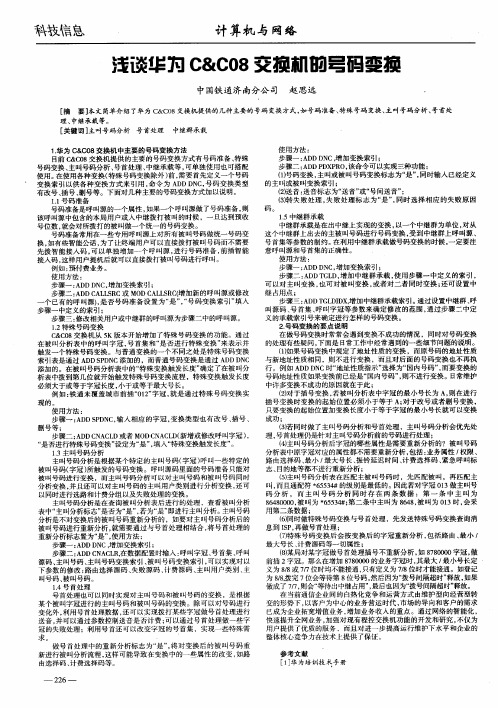

浅谈华为C&C08交换机的号码变换

浅谈华为C&C08交换机的号码变换
被 叫 号码 进 行 变 换 ，而 主 叫 号码 分 析 可 以 对 主 叫 号码 和 被 叫 号码 同 时
分析变换 ， 并且还可以对主叫号码的主叫用 户类别 进行分 析变换 ， 可 还 以同时进行选路和计费分组 以及失败处理的变换。 主 叫号 码 分 析 是 在 查 询 被 叫 分 析 表 后 进 行 的 处 理 ，查 看 被 叫 分 析 表中“ 主叫分析标志” 是否为“ ”若为“ 即进行主叫分析 。 是 ， 是” 主叫号码 分析是不对变换后的被叫号码重新分析的 ，如要对主叫号码分析后的 被叫号码进行重新分析 ， 就需要通过与号首处理相结合 ， 将号首处理的 重新分析标 志置为“ ， 是” 使用方 法： 步骤 一 ：ＤＤＤ Ｃ， 加 变换 索引 ； Ａ Ｎ 增 步骤二 ： ＤＣ Ａ Ｌ 在数据配置时输入 ： ＡＤ Ｎ Ｃ Ｒ， 呼叫字冠 、 号首集 、 呼叫 源码 、 主叫号码 、 叫号码变换索引 、 主 被叫号码变换索引 ， 可以实现对以 下参数的修改 ： 由选 择源码 、 路 失败源码 、 计费源码 、 主叫用 户类 别 、 主 叫号 码 、 叫号 码 。 被
码。
号码准备是呼叫源的一个属性 ， 如果一个 呼叫源做 了号码准备 ， 则 该呼叫源 中包含的本局用 户或人 中继拨 打被叫的时候 ，一旦达 到预 收 号位数 ， 就会对所拨打的被 叫做一个统一的号码变换 。 号码准备常用在一些 专用呼叫源上 对所有 被叫号码 做统一 号码 变 换 ， 些 智 能 公 话 ， 了 让 终端 用 户可 以 直接 拨 打被 叫 号码 而 不需 要 如有 为 先拨智能接人码 ， 以单独增加一个 呼叫源， 可 进行号码准备 ， 前插智 能 接 入 码 ， 样 用 户 提 机 后 就可 以直 接 拨 打 被 叫 号 码进 行 呼 叫 。 这 例如： 预付费业务。

华为交换机怎么查询真伪保及修期

华为交换机怎么查询真伪保及修期

华为交换机怎么查询真伪保及修期交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。

华为交换机、路由器等产品广泛应用于各企业中，企业所购买的产品，保修期多久，买的是不是真货，也为IT人员所关注。

下面一起看看具体方法!方法介绍1、在所要查询保修期或真伪的交换机上找到唯一序列号，并记下2、再打开百度搜索引擎，输入“华为企业产品”，进行百度搜索，搜索结果中找到“华为企业产品技术支持网站”3、在新打开的界面中找到“维保查询”并点击链接进入4、输入华为交换机上的序列号及验证码，点击查询，如果产品是正品，在下面即可查询出交换机的保修时间相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。

在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。

因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“学习”新的MAC地址，并把它添加入内部MAC地址表中。

使用交换机也可以把网络“分段”，通过对照IP地址表，交换机只允许必要的网络流量通过交换机。

通过交换机的过滤和转发，可以有效的减少冲突域，但它不能划分网络层广播，即广播域。

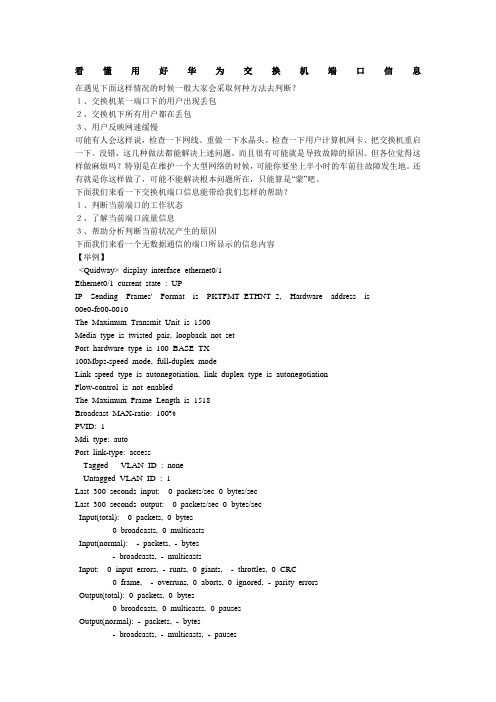

看懂用好华为交换机端口信息

看懂用好华为交换机端口信息

看懂用好华为交换机端口信息在遇见下面这样情况的时候一般大家会采取何种方法去判断？１、交换机某一端口下的用户出现丢包２、交换机下所有用户都在丢包３、用户反映网速缓慢可能有人会这样说，检查一下网线、重做一下水晶头、检查一下用户计算机网卡、把交换机重启一下。

没错，这几种做法都能解决上述问题，而且很有可能就是导致故障的原因。

但各位觉得这样做麻烦吗？特别是在维护一个大型网络的时候，可能你要坐上半小时的车前往故障发生地。

还有就是你这样做了，可能不能解决根本问题所在，只能算是“蒙”吧。

下面我们来看一下交换机端口信息能带给我们怎样的帮助？１、判断当前端口的工作状态２、了解当前端口流量信息３、帮助分析判断当前状况产生的原因下面我们来看一个无数据通信的端口所显示的信息内容【举例】<Quidway> display interface ethernet0/1Ethernet0/1 current state : UPIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is00e0-fc00-0010The Maximum Transmit Unit is 1500Media type is twisted pair, loopback not setPort hardware type is 100_BASE_TX100Mbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type is autonegotiationFlow-control is not enabledThe Maximum Frame Length is 1518Broadcast MAX-ratio: 100%PVID: 1Mdi type: autoPort link-type: accessTagged VLAN ID : noneUntagged VLAN ID : 1Last 300 seconds input: 0 packets/sec 0 bytes/secLast 300 seconds output: 0 packets/sec 0 bytes/secInput(total): 0 packets, 0 bytes0 broadcasts, 0 multicastsInput(normal): - packets, - bytes- broadcasts, - multicastsInput: 0 input errors, - runts, 0 giants, - throttles, 0 CRC0 frame, - overruns, 0 aborts, 0 ignored, - parity errorsOutput(total): 0 packets, 0 bytes0 broadcasts, 0 multicasts, 0 pausesOutput(normal): - packets, - bytes- broadcasts, - multicasts, - pausesOutput: 0 output errors, - underruns, - buffer failures- aborts, 0 deferred, 0 collisions, 0 late collisions- lost carrier, - no carrier上面我们已经看到用display interface ethernet0/1命令显示的以太网端口1的信息。

华为公司软交换应用说明

华为公司软交换应用说明华为公司软交换系列产品从 99 开始开发, 2000 年开始逐步商用,至今为止,已 经在香港和记、重庆铁通等国内外实际网络上得到广泛的应用。

一、香港和记软交换商业网 香港和记利用华为公司软交换系列产品, 提供 IP Centrex、企业通信助理、点到点视频通信、视频会议等业务。

1. 组网图SoftX3000 MRS6000AppServerTMG8010（内置信令网关）H.248 香港和记IP承载网络H.248/MGCPE1/T1STPswitchSIPSIP/H.323AMG5000H.248 /MGCPPSTNH.323U-Path通信助理SIP phoneUniPhoneH.323 PphoneePhoneIAD系列POTS POTS香港和记软交换网络，利用和记宽频网的广覆盖特性，将软交换等核心 设备放置在中心机房，而接入网关 AMG5000、IAD、智能终端、视频电话 等设备则放置在中远大厦、中环广场、喜来登酒店等，向用户提供语音、数 据、多媒体综合业务。

2. 采用的软交换设备部件： 软交换 SoftX3000：实现香港标准 PSTN 语音业务、IP Centrex 业务、 分组多媒体业务等 中继网关 TMG8010：VoIP 及宽带网/3G 视频业务网关AMG5000：宽窄带一体化接入网关 多媒体 PC 客户端软件 UniPhone：基于 PC 的视频电话业务及视频会议客户端 智能终端 Pintel SIP Phone: 除实现语音业务外，还提供消息类、上网浏览、Email 等增值业务 C&S 公司 H323 视频终端：除实现语音、视频通信业务外，还提供消息类、上网浏览、Email 等增值业务 MCU ViewPoint 8620：提供多媒体视频会议资源,一框可支持 128 路384Kbps 视频会议 MRS6000：提供 IVR(录音、放音、收号)及会议桥资源 多口 IAD：支持 2、4、8 POTS 口的以太网综合接入设备 U－Path 企业通信助理：实现企业电子秘书、通信管家、通信助理、企业门户功能3. 提供的业务：i. 基本 PSTN 业务 Anonymous Caller Rejection Appointment Service Automatic Call back CFU CFB CFNR CND-1 CND-2 CND per call blocking CND per call unblocking CT CW Call Forwarding of Call Waiting Calls Calling Name Display Conference Calling DDI Do not Disturb Do Not Disturb with PIN Duplex ringing Sequential Mode of HuntingCircular Mode of Hunting Random Mode of Hunting Immediately Hot Line Delay Hot Line IDD Security International Call Barring(Incoming) MCT Music On hold Remote Activation of Call Froward Selective Call Acceptance Selective Call Forwarding Selective Call Rejection Speed Dialingii. IP Centrex 业务 Barge-In Exempt Call restriction Direct Call pick up Distinct ringing Group pick up Group Speed Dialing Private numbering planiii. U-Path 企业通信助理业务 Advise Of Charge Barge-In CFU- Attendant Absentee Service CFB-Attendant CFNR-Attendant Call transfer Camp-On Recall Data management Do Not Disturb Monitoring Originating an outgoing call for user Recall Secrecy Set appointment service according to user's requirements Single Line Queueiv. 视频业务 Personal Video Communication Video ConferenceVideo Message Video Mail 二、重庆铁通软交换商业网 重庆铁通软交换商用网是采用华为公司基于软交换技术的 SoftX 组建的，是 软交换技术在铁通的电信网络上的首次实际商用。

华为软交换呼出限制业务说明

软交换呼出限制业务说明1、K值含义：限制全部呼叫（K=1），包括本地电话的呼叫；限制呼叫国内和国际长途自动电话（K=2），不限本地电话；限呼国际长途自动电话（K=3）。

2、登记：*54*SSSSK#（SSSS为密码。

）若成功则听新业务登记音。

若SSSS不正确，则听错号音。

若无权，则听越权使用通知音。

3、验证：*#54#若登记了呼出限制，则听音乐提示。

未登记听未开通此业务音。

若无权，则听越权使用通知音。

4、撤消：#54*SSSSK#撤消成功听新业务取消音。

没登记时撤消听错号音。

若无权，则听越权使用通知音。

5、呼出限制密码的修改（1）在话机上修改密码：*541*SSSS*S'S'S'S'*S"S"S"S"S"#若SSSS密码正确，且S'S'S'S'与S"S"S"S"相同，则听设定成功音，否则听忙音。

登记成功以后用户密码由SSSS变为S'S'S'S'。

（2）MOD VSBR:D=K'4599989,LP=45,ENH=YES,COP=K'1000;ENH表示增强属性，COP为选择ENH后出现的呼出密码输入框默认密码为1000，软交换现在版本升级后呼出密码一直显示为8个*，加密保护。

备注：CC08中，K值在密码的前面，比如登记为*54*KSSSS#，撤销为#54*KSSSS#软交换呼转登记方法1、登记：REG SS2：撤销：RPL SS 3：修改：MOD SS。

华为软交换接入方式介绍


CE1
IP1-1
三层链路
CE2
IP2-1
M M IP1-2 IP2-2
Media:MGW
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 13
移动现网故障分析—媒体 移动现网故障分析 媒体
针对现网配置的其他思考？ 现在的组网在CE设备上使用静态黑洞的路 由聚合．
IP1-1
PE1 PE2
CE与UMG之间采用BFD(主接口启用BFD,子接 口绑定到媒体VPN实例)进行快速故障检测， 并在CE之间启用IP FRR进行媒体流快速倒换 在CE上配置本平面媒体网段的聚合路由，并 引入到OSPF中（E1），聚合对方CE上的路由 并通过测量加大该路由引入时的COST 在CE1上配置静态路由，目标地址位IP2所在 网段，下一跳为IP1-2,采用默认优先级，并引 入OSPF;在CE2上对应的操作. 在CE上启用OSPF忽略环路检测功能
CE1上汇聚的IP1 MED 22 CE2 上汇聚的IP2 MED 12
CE1
IP1-1
三层链路
CE2
IP2-1
在CE2上汇聚IP1 +cost 20 在CE2上汇聚IP2
在CE1 上汇聚IP1 在CE1上汇聚IP2 +cost 20
M M IP1-2 IP2-2
Media:MGW
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 6
PE1 PE2
环路
CE1
IP1-1
CE2
IP2-1
M M IP1-2 IP2-2
一定注意在CE1上的访问IP2 网段下一跳为 IP1-2的静态路由的优先级为默认的60； 否则会有如图示问题。 来讨论这种情况，需要访问IP1-2的回程流量 回到CE1时，这时存在两条可选路径： 1、CE1--CE2—IP1-2 2、CE1—IP1-2 如果配置这条静态路由的优先级为200（高 于150），当CE1-UMG之间的链路故障 时，这时BFD检测到故障联动IP FRR， 把流量切到备用链路上，这时流量将到达 CE2，可是由于CE2上关于IP1-2的OSPF 路由没有撤销，并且由于CE2上访问IP12下一条为IP2-2 的路由，这样就形成了 一个瞬时环路，这个环路是暂时性的，但 是因为这样IP FRR和BFD也就显得没有 意义

软交换-华为L2


单选题
单选题
298
交换
软交换
L2
华为
单选题
299
交换
软交换
L2
华为
1、MSC Server/MGW/HLR设 B-04.1 掌握各 备软硬件结构、内 产品系统结构 部连接、外部连接 及软硬件功能 、单板间通信的基 本原理及路径,软硬 件加载相关数据配 B-05.2 各产品 1、MSC Server各接 各个接口对接 口对接数据配置； 数据配置能力 B-04.1 掌握各 产品系统结构 及软硬件功能 B-12.1 常见故 障分析解决能 力 3、软件组成和逻辑 结构，系统各进程 功能； 2、常见信令、话路 、单板故障处理思 路及解决方法； 2、系统日常巡检维 护内容，如：检查 硬件状态、系统负 荷、信令链路状态 、中继状态、计费 B-07.1设备日 生成状态、带宽与 常巡检维护能 端口利用率、MC接 力 口链路状态、Nb、 Nc接口链路状态、 统计报告传送状态 、存储设备运行情 况、磁盘空间空/满 情况、VLR用户数、 1、MSC Server/MGW/HLR设 B-04.1 掌握各 备软硬件结构、内 产品系统结构 部连接、外部连接 及软硬件功能 、单板间通信的基 本原理及路径,软硬 件加载相关数据配 B-05.1 各产品 2、MGW常见局数据 局数据配置能 配置； 力
单选题
316
交换
软交换
L2
华为
单选题
317
交换
软交换
L2
华为
单选题
318
交换
软交换
L2
华为
单选题
319
交换
软交换
L2
华为
单选题
320
交换
软交换
L2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

关于华为软交换号码甄别的一些认识
邢台联通网络维护中心张炜
华为软交换SoftX3000呼叫局数据中的主叫号码甄别，是针对主叫号码进行处理，不但可以对来话主叫进行拒绝或允许呼叫的甄别，还可以对主叫的号码、号首集、用户地址属性、计费属性等做出调整。

通过软参179比特3和软参185比特15的控制，软交换也可以对原被叫号码和改发号码进行以上甄别，配置方法如下：
●软参179比特3为1，对主叫号码甄别。

●软参179比特3为0，且185比特15为1，对原被叫号码甄别。

●软参179比特3为0，且185比特15为0，对改发号码甄别。

当配置为对原被叫号码或改发号码甄别时，正常入局呼叫（非前转入局呼叫），没有原被叫号码或改发号码，系统会自动改为对主叫号码甄别；当配置为对原被叫号码或该发号码甄别时，若是前转入局呼叫，但消息中没有原被叫号码或改发号码，甄别失败，但可以通过软参350比特2控制，改为对主叫号码进行甄别；配置主叫号码甄别时，若甄别类型配置为特殊类型，甄别的号码不再受普通方式下的软参控制，而是通过当前命令的号码类型参数来决定，但需要打开软参348比特0，既该比特位设为1。

【软参说明】
●软参348比特0
比特0：控制主叫号码甄别特性是否用普通的方式还是用特殊的方式,普通方式根据软参控制甄别主叫、原被叫、改发号码；特殊方式是通过配置控制甄别主叫、原被叫、改发号码。

＝0：特殊号码甄别方式
＝1：普通号码甄别方式
●软参179比特3
比特3：主叫号码甄别时，对主叫号码变换针对主叫还是原被叫号码。

＝1：主叫号码变换
＝0：如果有原被叫号码，变换原被叫号码
●软参185比特15
比特15：前转入局的情况下甄别改发还是甄别原被叫。

＝1：甄别原被叫
＝0：甄别改发
●软参350比特2
比特2：前转入局，如果原被叫和改发号码都为空，是否能对主叫号码进行甄别。

＝1：否（默认值）
＝0：是
下面我们通过一个具体案例来加强大家对以上几个软参各自作用的认识。

【故障现象】
SoftX3000下的用户A呼叫IMS下的用户B，B设置前转到PSTN用户C，IMS到PSTN 由软交换转接。

观察C的来显，发现有国家码，对于本地呼叫要求来显没有国家码。

IMS
下的用户B直接拨打PSTN下的用户C，观察C的来显，没有国家码，满足要求。

而软交换已经对IMS入局呼叫，配置了主叫号码甄别数据（去掉国家代码），但显然对于前转呼叫甄别没有起到作用。

【处理思路和步骤】
1、使用命令LST TGDSG、LST CLRDSN确定甄别组号和主叫甄别数据配置正确，普通号码甄别方式。

甄别数据中的甄别组号，主叫号码，地址性质也和主叫信息一致。

2、SoftX3000上跟踪内部消息。

先查看呼叫前转时发往PSTN的出局IAM消息（给被叫发的SETUP消息）中，主叫号码带国家码。

3、再查看B用户直接拨打C用户时IMS入局SETUP消息，其中主叫号码也带有国家码。

图1-1【消息跟踪】Sip给CC发的SETUP消息
4、比较两个场景的消息，发现B直接呼叫C，入局SETUP消息中也带有国家码。

图1-2【消息解析】入局的SETUP消息中，主叫号码带国家码
5、入局后，SoftX3000又做了主叫号码甄别，将主叫号码中的国家码删除。

图1-3【消息跟踪】做主叫号码甄别，查看主叫号码是否改变
图1-4【消息解析】查看FCCB_FCCB_INFORMA TION中主叫号码已经改变
6、而分析A呼叫B，B前转到C的场景中，发现没做主叫号码甄别，可见故障点找到了，但是什么原因导致了主叫甄别没有被触发呢？
7、分析A呼叫B，B前转到C的场景，发现入局SETUP消息中，有前转信息，但没有原被叫号码和改发号码的消息单元。

【消息解析】前转信息
根据本文前面所述，检查相关软参，发现软参350比特2为1，该软参默认值是1，即默认情况下如果前转入局不带原被叫和改发号码，不会进行主叫号码甄别。

在修改软参350比特2为0后，问题解决。
