常见国外轴承品牌轴承是一种广泛应用于机械设备中的零部件，用于支撑和减少磨擦。
国外轴承品牌以其高品质和可靠性在全球市场上享有盛誉。
以下是一些常见的国外轴承品牌及其特点：1. SKF（瑞典SKF集团）：SKF是世界上最大的轴承创造商之一，以其高质量和可靠性而闻名。
他们的产品涵盖了各种类型的轴承，如球轴承、滚子轴承、圆锥滚子轴承等。
SKF轴承具有高承载能力、低磨擦、长寿命等特点，广泛应用于汽车、机械设备、航空航天等领域。
2. FAG（德国FAG集团）：FAG是一家德国知名的轴承创造商，其产品以其高精度和可靠性而闻名。
他们的产品包括球轴承、滚子轴承、圆锥滚子轴承等。
FAG轴承广泛应用于汽车、工业机械、航空航天等领域，并得到了全球客户的认可。
3. NSK（日本NSK集团）：NSK是日本著名的轴承创造商，以其高品质和创新技术而闻名。
他们的产品包括球轴承、滚子轴承、圆锥滚子轴承等。
NSK轴承具有高速度、低噪音、高精度等特点，广泛应用于汽车、机床、机电等领域。
4. NTN（日本NTN集团）：NTN是一家日本知名的轴承创造商，其产品以其高质量和可靠性而受到广泛认可。
他们的产品包括球轴承、滚子轴承、圆锥滚子轴承等。
NTN轴承广泛应用于汽车、机械设备、电力工业等领域。
5. Timken（美国Timken公司）：Timken是美国著名的轴承创造商，以其高品质和创新技术而闻名。
他们的产品包括球轴承、滚子轴承、圆锥滚子轴承等。
Timken轴承具有高承载能力、高精度等特点，广泛应用于航空航天、能源、重工业等领域。
6. INA（德国INA集团）：INA是德国著名的轴承创造商，以其高质量和技术创新而闻名。
他们的产品包括球轴承、滚子轴承、滑动轴承等。
INA轴承广泛应用于汽车、机械设备、航空航天等领域，并得到了全球客户的认可。
7. JTEKT（日本JTEKT集团）：JTEKT是日本知名的轴承创造商，以其高品质和可靠性而受到广泛认可。

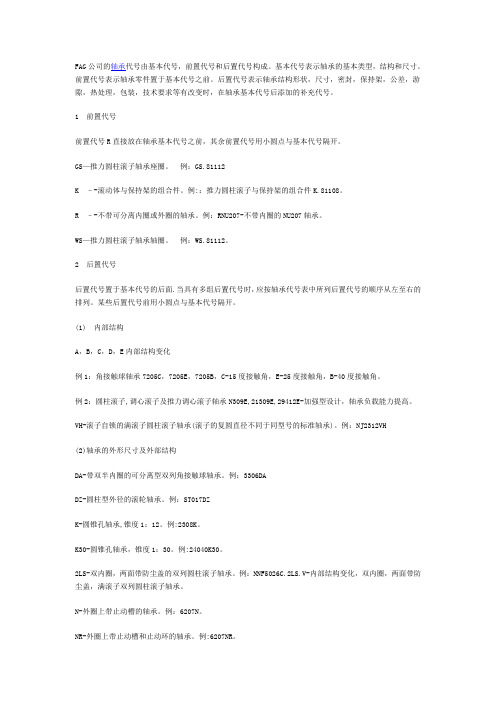

FAG公司的轴承代号由基本代号，前置代号和后置代号构成。
基本代号表示轴承的基本类型，结构和尺寸。
前置代号表示轴承零件置于基本代号之前。
后置代号表示轴承结构形状，尺寸，密封，保持架，公差，游隙，热处理，包装，技术要求等有改变时，在轴承基本代号后添加的补充代号。
1 前置代号前置代号R直接放在轴承基本代号之前，其余前置代号用小圆点与基本代号隔开。
GS—推力圆柱滚子轴承座圈。
例：GS.81112K –-滚动体与保持架的组合件。
例:：推力圆柱滚子与保持架的组合件K.81108。
R –-不带可分离内圈或外圈的轴承。
例：RNU207-不带内圈的NU207轴承。
WS—推力圆柱滚子轴承轴圈。
例：WS.81112。
2 后置代号后置代号置于基本代号的后面.当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右的排列。
某些后置代号前用小圆点与基本代号隔开。
(1) 内部结构A，B，C，D，E内部结构变化例1：角接触球轴承7205C，7205E，7205B，C-15度接触角，E-25度接触角，B-40度接触角。
例2：圆柱滚子,调心滚子及推力调心滚子轴承N309E,21309E,29412E-加强型设计，轴承负载能力提高。
VH-滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。
例：NJ2312VH(2)轴承的外形尺寸及外部结构DA-带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ-圆柱型外径的滚轮轴承。
例：ST017DZK-圆锥孔轴承,锥度1：12。
例:2308K。
K30-圆锥孔轴承，锥度1：30。
例:24040K30。
2LS-双内圈，两面带防尘盖的双列圆柱滚子轴承。
例：NNF5026C.2LS.V-内部结构变化，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承。
N-外圈上带止动槽的轴承。
例：6207N。
NR-外圈上带止动槽和止动环的轴承。
例:6207NR。
N2-外圈上带两个止动槽的四点接触球轴承。
fag轴承型号引言fag轴承作为世界著名轴承制造商之一，其产品种类繁多，涵盖了不同型号的轴承。
本文将介绍一些常见的fag轴承型号，包括其特点、应用领域以及主要技术参数。
1. fag深沟球轴承fag深沟球轴承是一种最常见的轴承型号，具有以下特点：•内圈和外圈之间有一个槽，使其能承受较大的径向和轴向荷载；•结构紧凑，安装方便；•适用于高速旋转和较高负载的场合。
fag深沟球轴承的主要应用领域包括电动机、汽车传动系统、冶金设备等。
一些常见的fag深沟球轴承型号有：•6000系列：适用于一般工业设备，具有较高的转速和小的底片变形。
•6200系列：适用于较高转速和较高负载的场合，尤其是电动机，风机等。
2. fag推力球轴承fag推力球轴承是一种特殊的轴承，主要用于承受轴向负荷。
其特点包括：•能够承受较大的轴向负荷，适用于高速旋转；•结构简单，安装方便。
fag推力球轴承广泛用于机械设备、冶金设备、电机等领域。
常见的fag推力球轴承型号有：•51100系列：适用于承受双向轴向负荷的场合，其尺寸和其他型号相对较小；•51200系列：适用于承受较大的轴向负荷的场合，通常用于重型机械设备。
3. fag角接触球轴承fag角接触球轴承是一种能够同时承受径向和轴向负荷的轴承。
其特点包括：•能够承受较大的径向和轴向负荷；•适用于高速旋转。
fag角接触球轴承主要用于机床、汽车传动系统、冶金设备等领域。
常见的fag角接触球轴承型号有：•7200系列：适用于高速运动和较大负荷的场合，通常用于机械主轴；•7300系列：适用于较大负荷和大扭矩的场合，常见于车辆传动系统。
4. fag圆锥滚子轴承fag圆锥滚子轴承是一种能够同时承受高径向和高轴向负荷的轴承。
其特点包括：•内外圈锥面角度可调，以调整承受的径向和轴向负荷；•能够在高速和较高负荷条件下工作。
fag圆锥滚子轴承主要用于汽车传动系统、铁路车辆等领域。
常见的fag圆锥滚子轴承型号有：•30200系列：适用于小型车辆传动系统，具有较高的动态负载能力；•32000系列：适用于大型车辆传动系统，能够承受较高的载荷。
fag轴承技术标准
FAG轴承技术标准包括以下几个方面：
1. 尺寸精度：FAG轴承的尺寸精度应符合ISO标准，例如，内径、外径、宽度和倒角等参数应符合ISO 355和ISO 1030标准。
2. 旋转精度：FAG轴承的旋转精度应符合ISO 281标准，即轴承的旋转轴应在一定速度下运行，测试其径向跳动和轴向跳动量是否符合标准。
3. 表面粗糙度：FAG轴承的表面粗糙度应符合ISO 4288标准，以确保轴承的表面质量和外观。
4. 内部游隙：FAG轴承的内部游隙应符合ISO 3160标准，以确保轴承的运转性能和寿命。
5. 磨合性：FAG轴承应具有良好的磨合性，以确保轴承在装配和使用过程中能够与其它部件顺利配合。
6. 热处理：FAG轴承应采用适当的热处理工艺，以提高轴承的硬度和耐磨性，同时保证其良好的机械性能。
7. 防锈性：FAG轴承应具有良好的防锈性能，以防止在存储、运输和使用过程中生锈。
8. 装配要求：FAG轴承在装配过程中应遵循一定的工艺要求和技术标准，以确保轴承的安装质量和性能。
以上是FAG轴承技术标准的主要内容，这些标准在轴承的设计、制造、检测和使用过程中都具有重要的指导意义。
FAG轴承型号引言FAG（Friedrich Fischer Aktien-Gesellschaft）是世界著名的轴承制造公司之一，成立于1883年。
该公司以其高质量和可靠性的轴承产品而闻名于全球。
FAG轴承的型号众多，不同的型号适用于不同的工业应用。
本文将介绍几种常见的FAG轴承型号，并说明其特点和适用范围。
1. FAG深沟球轴承（Deep Groove Ball Bearing）FAG深沟球轴承是最常见和最常用的轴承之一。
它的特点是结构简单，承受径向和轴向负荷能力较强，适用于高速旋转和较高的承载能力要求。
该型号的轴承由外圈、内圈、滚动体（钢球）和保持架组成。
它可以承受轴向和径向负荷，并且具有较高的刚度和稳定性。
FAG深沟球轴承广泛应用于各种机械设备，如电动工具、汽车传动系统、农业机械等。
2. FAG角接触球轴承（Angular Contact Ball Bearing）FAG角接触球轴承是一种设计用于承受较大径向和轴向负荷的轴承。
它具有内圈和外圈之间的接触角度，可以承受较大的切向力和径向力。
该型号的轴承结构紧凑，适用于高速旋转和较高精度要求的应用。
其内圈和外圈之间的接触角度可根据具体应用需求进行调整。
FAG角接触球轴承广泛应用于机床、汽车转向系统、风力发电机等领域。
3. FAG圆柱滚子轴承（Cylindrical Roller Bearing）FAG圆柱滚子轴承是一种结构紧凑、承载能力较高的轴承。
它由内圈、外圈和圆柱滚子组成，对轴向负荷具有较强的承载能力。
该型号的轴承适用于高速旋转和高负荷要求的应用。
它还具有较好的刚度和耐磨性能。
FAG圆柱滚子轴承广泛应用于重型机械设备，如冶金设备、挖掘机械、钢铁设备等。
4. FAG推力球轴承（Thrust Ball Bearing）FAG推力球轴承是一种设计用于承受轴向负荷的轴承。
它由一个或多个钢球和保持架组成，可以承受较大的轴向负荷。
该型号的轴承结构简单，安装和拆卸方便，适用于低速旋转和大型机械设备。
英制四列圆锥滚子轴承轴承类型子分类国内新型号国内旧型号规格(dxDxB1(T))重量(kg)圆锥滚子轴承英制四列圆锥滚子轴承4T-HM903249/HM903210-44.45×95.25×30.958 0.982圆锥滚子轴承英制四列圆锥滚子轴承48680DW/4862/48620D77928UK139.725×200.05×160.33814.5圆锥滚子轴承英制四列圆锥滚子轴承47T563927AWH/DPGC-229.4×393.7×269.87597.5圆锥滚子轴承英制四列圆锥滚子轴承47T513627AWF/DPGCS-254×358.775×269.87575.6圆锥滚子轴承英制四列圆锥滚子轴承51186077956279.4×393.7×269.875108圆锥滚子轴承英制四列圆锥滚子轴承53296877971355.6×457.2×252.413102圆锥滚子轴承英制四列圆锥滚子轴承EE127097D/EE127135-127136D-241.478×349.148×228.671.9圆锥滚子轴承英制四列圆锥滚子轴承EE231475D/EE231975-231976D-374.65×501.65×260.35141圆锥滚子轴承英制四列圆锥滚子轴承EE531201D/EE300/301XD3-721508×762×463.44 715圆锥滚子轴承英制四列圆锥滚子轴承EE649241DW/EE649310/64779/609.6SU609.6×787.4×361.95 455圆锥滚子轴承英制四列圆锥滚子轴承EE655271W/EE345/346D3-719685.8×876.3×355.6 579圆锥滚子轴承英制四列圆锥滚子轴承EE65527W/EE345/346D/P D3-719685.8×876.3×355.6 579圆锥滚子轴承英制四列圆锥滚子轴承HM259049D/10/10D-317.5×447.675×327.025162圆锥滚子轴承英制四列圆锥滚子轴承HM266449DW/HM266410-HM266410CD-384.175×546.1×400.05310圆锥滚子轴承英制四列圆锥滚子轴承K18790/K18720B+K28580/K28521/D-50.8×92.075×54.381 1.15圆锥滚子轴承英制四列圆锥滚子轴承KHM218248/KHM218210/DB-90×147×127 6.88圆锥滚子轴承英制四列圆锥滚子轴承K387A/K382B+K3979/K3920/DB-96.838×112.712×61.9252.19圆锥滚子轴承英制四列圆锥滚子轴承K95525/K5925-3-133.35×234.95×63.5 11.1圆锥滚子轴承英制四列圆锥滚子轴承KEE127097D/K127135-K127136D-241.478×349.148×228.671.9圆锥滚子轴英制四列圆锥滚子KEE135111DW/K135155-13515-279.4×393.7×269.87103承轴承6D 5轴承类型子分类国内新型号国内旧型号规格(dxDxB1(T))重量(kg)圆锥滚子轴承英制四列圆锥滚子轴承LM239530T/46TD/49T/13-771181.808×259.969×161.92525.2圆锥滚子轴承英制四列圆锥滚子轴承LM247748D/10/10D-244.475×327.025×193.67544.214圆锥滚子轴承英制四列圆锥滚子轴承LM247748DW/10/10D-244.475×327.025×193.67544.1圆锥滚子轴承英制四列圆锥滚子轴承LM247748DW/LM247710-LM247710D-244.475×327.025×193.67542.7圆锥滚子轴承英制四列圆锥滚子轴承LM451349DW/10/10D-266×355×228.6 61.923圆锥滚子轴承英制四列圆锥滚子轴承LM451349DW/310/310D-266.7×355.6×228.6 59.4圆锥滚子轴承英制四列圆锥滚子轴承LM451349DW/LM451310-LM451310D-266.7×355.6×230.188 65.3圆锥滚子轴承英制四列圆锥滚子轴承LM761648DW/LM761610-LM761610D-341.312×457.098×254112圆锥滚子轴承英制四列圆锥滚子轴承LM761649DW/10/10D3-722343.052×457.098×254111圆锥滚子轴承英制四列圆锥滚子轴承LM761649DW/10/10/HC3-722S343.052×457.098×254111圆锥滚子轴承英制四列圆锥滚子轴承LM76164DW/610/610D/P D3-722343.052×457.098×254111圆锥滚子轴承英制四列圆锥滚子轴承LM761649DW/LW761610D E77969343.052×457.098×254118圆锥滚子轴承英制四列圆锥滚子轴承LM716649DW/LM761610-LM761610D-343.052×457.098×254110圆锥滚子轴承英制四列圆锥滚子轴承LM769349D/LM769310-LM769310D-431.8×571.5×336.55 233圆锥滚子轴承英制四列圆锥滚子轴承LM274049DW/LM274010-LM2740010D-508×695.325×419.925464圆锥滚子轴承英制四列圆锥滚子轴承M238849D/M238810-M238810D-181.325×269.875×211.13841.5圆锥滚子轴承英制四列圆锥滚子轴承M204648DW.611.611D-198.438×284.163 46.415圆锥滚子轴承英制四列圆锥滚子轴承M240631T.644T.647T.-200.819×284.163×239.71552.246圆锥滚子轴承英制四列圆锥滚子轴承M249748D/M249710-M249710D-254×358.775×269.87588.9圆锥滚子轴承英制四列圆锥滚子轴承M249710C2/ORM249748D77951254×358.775×289.87586.6轴承类型子分类国内新型号国内旧型号规格(dxDxB1(T))重量(kg)圆锥滚子轴承英制四列圆锥滚子轴承M252349/M252310-M252310D-269.875×381×282.575105圆锥滚子轴承英制四列圆锥滚子轴承M252349/10/10D3-729269.875×381×282.58 99.9圆锥滚子轴承英制四列圆锥滚子轴承M252349D/10/10D-269.875×381×282.58 99.9圆锥滚子轴承英制四列圆锥滚子轴承M255449DW/M255410-M25540D-288.925×406.4×298.45125圆锥滚子轴承英制四列圆锥滚子轴承M257149DW/110/110D-304.8×419.1×269.875-圆锥滚子轴承英制四列圆锥滚子轴承M257248DW/10/10D3-768304.902×412.648×266.7109圆锥滚子轴承英制四列圆锥滚子轴承M257148/M257210-M257210D-304.902×412.648×266.7102圆锥滚子轴承英制四列圆锥滚子轴承M274149D/110/110D3-755501.65×711.2×520.7 699圆锥滚子轴承英制四列圆锥滚子轴承M274149DW/M274110-M27410D-501.65×711.2×520.7 687圆锥滚子轴承英制四列圆锥滚子轴承M282249DW/M282210/M2779/682.7S682.7×965.3×701.6761740。
国产轴承与SKF轴承型号对照深沟球轴承角接触球轴承推力球轴承圆锥滚子轴承推力球面滚子轴承短圆柱滚子轴承球面滚子轴承调心球轴承后缀的意义若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较: 小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级。
