数字直播系统中的调音台技术分析摘要随着计算机软件技术、数字技术以及网络技术的快速发展与应用，广播电视领域发生了巨大的变革，实现从模拟到数字化方向的转变，在节目制作、节目传输以及节目储存等各个环节实现了数字化，并且播出设备也逐渐的向智能化、自动化、网络化方向发展。
调音台尤其是数字直播调音台，是数字直播系统的心脏，与传统的模拟调音台相比，数字直播调音台具有更加明显的技术优势。
文章介绍了调音台的概念，并以DB2000数字调音台为例，探析了数字直播系统中调音台技术的应用，以供参考。
关键词数字直播系统；调音台技术；应用中图分类号G2 文献标识码 A 文章编号1674-6708（2015）140-0101-020 引言数字直播系统指的是以数字化设备为依托，通过一定的方式进行连接，以此完成现场节目制作与拨出的电视系统，数字直播系统必须兼容现有的模拟信号，例如箱体组装的散件直播系统、数字转播车系统以及演播室数字直播系统等。
无论数字直播系统采用多少讯道，其架构、原理、安全性以及运维等都是相似的。
笔者在某电视台演播室与转播车工作多年，对数字直播系统中的调音台技术进行了探讨与总结。
1 调音台的概念调音台是一项广泛应用于音效处理、节目制作、舞台效果、广播电视，实现录播目标与直播的先进设备技术，调音台技术的应用，能够显著的提高服务能效。
根据调节信号模式，将调音台分为模拟调音台与数字调音台两种。
调音台通过对输入的信号实施加工、扩充、整合、分配以及装饰，以此实现优化服务效能的效果。
场景和目标不同，调音台能够发挥不同的作用，例如便携调音、无线广播、有线广播、剧场模式、扩音处理、功能调音、录播、音乐处理以及立体音效等。
数字调音台主要包括三个单元，即主控单元、通道单元以及音频单元，其中音频单元实现声音信号的输出与输入，并进行对信号进行加工和处理；主控单元是整个系统的核心，实现对各个单元的调节与调度；通道单元主要实现对参数的交换、协调，并实现各种命令的收纳和传递。
模拟调音台与数字调音台的比较作者：周宇飞来源：《中国科技纵横》2014年第09期【摘要】通过多方面的比较，使读者根据实际情况，有针对性的选择模拟调音台或数字调音台。
【关键词】元器件电位器目前中国音频由模拟向数字化过渡还需一段时间，笔者使用调音台多年，认为有必要对模拟调音台与数字调音台作一比较。
1 性能及价格从衡量调音台性能的三项重要的指标看，数字调音台是好于模拟调音台。
对于使用操作，模拟调音台的均衡、编组、音控操作直观简单。
数字调音台是分层和虚拟处理，因此其I/O的灵活扩展选择和功能设置多一些，在系统操作上相对显得麻烦一些。
单直播、录制时的操作还是非常快捷。
模拟调音台工作时使用频繁的元器件易损，相对寿命短些。
数字调音台的频繁调动元器件较少，并因电路原理及其结构与模拟调音台有所不同而寿命相对较长。
模拟调音台的有源元器件较少，耗电量少。
数字调音台的有源元器件较多，耗电量相对较大。
模拟调音台在购价上较低，但日常维护量较大，维修费用较高。
数字调音台购价较高，但日常维护量及维修费用较低。
2 故障及维修模拟调音台正常使用时较少有故障。
数字调音台若某项操作不当，有时会出现死机故障。
模拟调音台的日常故障维护量及维护费用，主要用在数量较多而易损的可调元器件上。
大多数模拟调音台各单元的可调器件一般都用碳膜式电位器，其电路中的音频信号都是经过单元面板上的电位器中的动臂直接控制，将很微弱的音频信号（-10～0db）输入到运算放大器电路中。
电位器使用一段时间后，碳膜与动臂间会因灰尘和磨损而接触不良，产生杂音，需要经常维修、清洁碳膜电位器，当磨损严重时需立即更换。
模拟调音台的电位器用量很大，维修、更换的费用比较昂贵。
其他运放器等元器件损坏现象很少。
数字调音台的调控电路原理与模拟调音台有所不同，不是直接通过电位器中的碳膜电阻和接触动臂来变动音频信号的传输电平，电位器只是用于控制某一模块的直流电压，利用这个直流电压点驱动某一个单元模块工作状态以实现音量控制，即使电位器有接触不良现象，也不会产生噪音，只是使电平略有不稳定，在音频电平显示上有些忽小忽大的变化，听觉上感觉变化不是太明显。

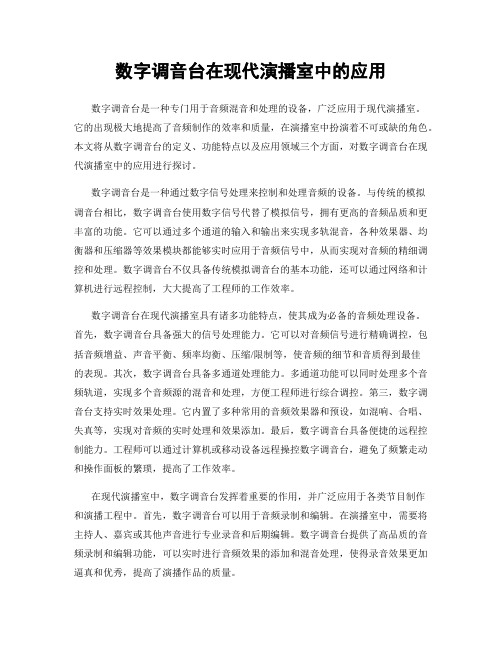

数字调音台在现代演播室中的应用数字调音台是一种专门用于音频混音和处理的设备，广泛应用于现代演播室。
它的出现极大地提高了音频制作的效率和质量，在演播室中扮演着不可或缺的角色。
本文将从数字调音台的定义、功能特点以及应用领域三个方面，对数字调音台在现代演播室中的应用进行探讨。
数字调音台是一种通过数字信号处理来控制和处理音频的设备。
与传统的模拟调音台相比，数字调音台使用数字信号代替了模拟信号，拥有更高的音频品质和更丰富的功能。
它可以通过多个通道的输入和输出来实现多轨混音，各种效果器、均衡器和压缩器等效果模块都能够实时应用于音频信号中，从而实现对音频的精细调控和处理。
数字调音台不仅具备传统模拟调音台的基本功能，还可以通过网络和计算机进行远程控制，大大提高了工程师的工作效率。
数字调音台在现代演播室具有诸多功能特点，使其成为必备的音频处理设备。
首先，数字调音台具备强大的信号处理能力。
它可以对音频信号进行精确调控，包括音频增益、声音平衡、频率均衡、压缩/限制等，使音频的细节和音质得到最佳的表现。
其次，数字调音台具备多通道处理能力。
多通道功能可以同时处理多个音频轨道，实现多个音频源的混音和处理，方便工程师进行综合调控。
第三，数字调音台支持实时效果处理。
它内置了多种常用的音频效果器和预设，如混响、合唱、失真等，实现对音频的实时处理和效果添加。
最后，数字调音台具备便捷的远程控制能力。
工程师可以通过计算机或移动设备远程操控数字调音台，避免了频繁走动和操作面板的繁琐，提高了工作效率。
在现代演播室中，数字调音台发挥着重要的作用，并广泛应用于各类节目制作和演播工程中。
首先，数字调音台可以用于音频录制和编辑。
在演播室中，需要将主持人、嘉宾或其他声音进行专业录音和后期编辑。
数字调音台提供了高品质的音频录制和编辑功能，可以实时进行音频效果的添加和混音处理，使得录音效果更加逼真和优秀，提高了演播作品的质量。
其次，数字调音台也被广泛应用于音频直播和音视频制作过程。
浅谈远程控制数字调音台的运用随着科技的不断进步，远程控制数字调音台已经成为现代音频制作中不可或缺的一部分。
数字调音台的远程控制能够给音频制作带来极大的便利，使得音频制作不再受地域限制，节约了很多时间和成本。
本文将就数字调音台远程控制的运用进行浅谈，并针对其应用进行探讨。
1、数字调音台远程控制的优势（1）主控端与被控制端不再局限于同一地域，只要有网络的地方，都可以互相控制。
（2）大幅度减轻对现场的人力、物力需要。
大大节省了资金和时间。
（3）数字调音台可以实现封闭环境下的远程控制，避免强噪音带来的体验或健康问题。
2、数字调音台远程控制的应用（1）远程实时控制场内演出等音频设备的控制调整。
在远程模式下，可以减少现场工作人员的数量，也可以在场馆之外实现对于音响效果的控制和调整，从而达到更好的音效效果。
（2）远程教学，提高教学质量和效率。
对于音乐学院、音乐表演等高校，通过数字调音台的远程控制，可以实现多地音乐教师进行教学，互帮互助，提高了教学质量和效率。
（3）实现音频制作的流程数字化。
远程控制不仅可以自由切换各机房控制模式，还可以远程录像、渲染和制作等环节，大幅提升音频制作流程的效率和质量。
（4）远程会议，减少物流成本，提高会议效率。
数字调音台的远程控制还可以实现发起和参加会议，提高与合作伙伴的沟通效率。
3、数字调音台远程控制的应用案例（1）数字调音台用于2020年百花音乐节远程直播2020年百花音乐节因疫情原因，无法如期举办。
为了让更多人能够欣赏到音乐节的精彩，组委会决定采用远程直播的形式。
通过数字调音台和远程控制设备，让演出嘉宾在不同地点进行直播，将音乐节带到每一位观众面前。
（2）数字调音台用于教育局音乐表演交流活动教育局音乐表演交流活动在往年都是亲临现场交流的形式，而今年，为了避免新冠病毒的传播，组委会采用了数字调音台远程控制技术。
通过数字调音台，教育局音乐表演交流活动可以在不同的地方进行，达到远程“互动”和分享音乐交流的目的。
浅析数字音频技术在现在舞台中的应用
数字音频技术是指利用计算机和数字技术对音频信号进行处理和传输的技术。
它可以
将声音以数字信号的形式进行存储、传输和处理，极大地提高了音频信号的质量和可靠性。
现在，在舞台音频领域，数字音频技术已经得到广泛应用。
数字音频技术在音频处理方面具有明显优势。
传统的模拟音频处理设备在音频信号传
输过程中往往会出现信号损失和干扰的情况，使得音频质量下降。
而数字音频技术可以通
过将音频信号数字化，并使用数字算法进行处理，大大提高了音频信号的保真度和稳定性。
数字混音台可以将多个音频信号进行数字化处理和混合，实现各种音效和效果的添加，极
大地增强了现场演出的效果和表现力。
数字音频技术还在音频存储和管理方面发挥了重要作用。
传统的模拟音频存储介质容
量有限，存取速度较慢，不便于音频素材的存储和管理。
而数字音频技术可以将音频信号
以数字形式进行存储，并利用计算机技术进行管理和检索，大大提高了音频素材的存储容
量和存取速度。
数字音频工作站可以将音频素材以数字文件的形式进行存储，并通过数据
库进行管理和检索，方便了音频素材的存储和使用。
数字音频技术在舞台音频中具有广泛的应用前景。
它不仅可以提高音频信号的处理质
量和效果，还可以改善音频信号的传输和存储方式，提高了音频素材的管理和利用效率。
随着科技的不断进步和数字音频技术的不断发展，相信数字音频技术在舞台音频领域的应
用会越来越广泛，并为舞台演出带来更加出色的音频效果。
浅析数字调音台功能特点与操作应用调音台在扩音系统和影音录音中是一种经常使用的设备。
它具有多路输入，每路的声信号可以单独进行处理。
调音台分为模拟调音台和数字调音台，数字调音台是在模拟调音台的基础上诞生的。
数字调音台作为音频设备的新生力量已经广泛运用于音频制作领域，并将逐步取代模拟调音台。
一、数字调音台与模拟调音台的主要功能特点1.线路引接方面。
数字调音台的台面和接口箱的输入输出接口可以按需灵活接线，而不是用固化的线路，但是输入和输出不能混接。
传统的模拟调音台的输入输出接口是固定的。
2.音质音色方面。
数字调音台具有多路输入，每路的声信号可以单独进行处理，给输入的声音增加韵味。
模拟调音台由于没有数模转换，保持原始信号原汁原味的特性。
3.均衡作用方面。
数字调音台数字通道的位移寄存器，图示均衡器对各声部的节奏做出同步调整。
模拟调音台可以看到每个频段被调整的情况。
4.信号处理方面。
数字调音台音频信号是数字化信号，可以方便的实现全自动化。
模拟调音台是直接使用模拟电路对接入的模拟信号进行处理。
5.抗干扰性方面。
数字调音台音频信号在调音台内部处理与传输中不会因受到电磁干扰影响品质。
模拟调音台由于电路设计造成的内部电磁干扰降低品质。
6.功能显示方面。
数字调音台通常有一个较大的显示屏来显示不同的控制界面，给出各类状态参数，并予以形象化的图案显示。
二、数字调音台基本操作应用以艾伦·赫赛C1500数字调音台介绍数字高音台操作和使用方法。
启动数字调音台，开机顺序为先开接口箱电源后开台面电源。
台面分为触控显示屏区域和实体按键区域，屏幕区域分为两个部分，中间区域是主要设置和显示区域，周围则固定显示选定通道的状态。
主要介绍五个方面的内容：1.输入输出分配。
数字调音台的输入输出分配功能，主要通过台面上的I/O 键实现。
首先点击I/O键，在该界面把输入输出分配到模拟接口、I/O端口、DX 扩展器等。
配接视图为矩阵视图时，显示为实心状态表示配接成功，显示为条纹状态表示为无效连接。
浅谈远程控制数字调音台的运用远程控制数字调音台是一种利用网络技术实现的音频设备远程控制系统，其主要应用于音乐录音、音乐演出和电视广播等领域。
远程控制数字调音台具有如下特点：1. 提高工作效率：远程控制数字调音台可以让音频工程师在远离调音台的位置进行操作和控制。
无论是在录音棚内还是在演出现场，音频工程师可以通过远程控制数字调音台来实现对音频信号的处理和调整，而无需实际接触调音台。
这样可以节省时间和精力，提高工作效率。
2. 提供灵活性：远程控制数字调音台可以实现对多个调音台的远程控制。
在音乐演出或电视广播等场合，通常会有多个调音台进行声音控制，远程控制数字调音台可以将这些调音台统一管理起来，方便进行调音和管理。
音频工程师可以通过远程控制数字调音台在不同场地进行调音，提供灵活性和便利性。
3. 节省成本：远程控制数字调音台可以减少设备投资和人力成本。
在传统的音频设备控制系统中，通常需要大量的线缆和设备来连接和控制调音台，而远程控制数字调音台可以通过网络连接来进行控制，节省设备投资。
传统的音频设备控制系统通常需要音频工程师亲自到场进行操作和调音，而远程控制数字调音台可以让音频工程师在不同地点进行远程操作，节省人力成本。
4. 提高音质和效果：远程控制数字调音台采用数字信号处理技术，可以提供更高的音质和音效。
数字信号处理技术可以对音频信号进行更精确的处理和调整，可以更好地保留原始音频信号的质量和纯度。
远程控制数字调音台可以实时监测和调整音频信号，使音质和效果更加出色。
远程控制数字调音台的运用在音乐录音、音乐演出和电视广播等领域具有广泛的应用前景。
它不仅可以提高工作效率、提供灵活性和节省成本，还可以提高音质和效果。
随着网络技术的不断发展和成熟，远程控制数字调音台将在音频领域发挥越来越重要的作用。
数字调音台比传统模拟调音台有哪些优势？
对于专攻音频制作的人士来说，调音台一定不会陌生，而调音台的类型又分为模拟调音台与数字调音台之分，而我们统称的调音台就一般是指模拟信号的调音台。
模拟与数字调音台有何区别呢?并且数字调音台究竟有哪些特点及性能呢?下面为大家一一解析。
数字调音台和模拟调音台的区别：
数字调音台是在模拟调音台的经验基础上诞生的，人们熟悉模拟台子的操作，所以许多数字调音台的操控面板设计和模拟台子很相似，但它们所处理的信号性质是不同的。
模拟调音台的主要功能是处理音频信号，对象是连续的模拟音频电信号，除了完成一般的放大、分配、混合、传输的处理外，还有下面几种主要功能：
(1)电平及阻抗匹配;
(2)信号放大和频率均衡;
(3)动态处理;
(4)信号分配和混合;
(5)创造特殊效果，根据需要，有时还要通过外围辅助设备进行特殊处理。
数字调音台的主要功能同样也是对音频信号的处理，但具体处理对象是对已经采样、量化、编码后的数字信号，这些信号包括了音频和控制信号两大部分，数字调音台通过更大范围的对信号进行程序算法加工，数字调音台的控制电路和信号处理电路全部数字化，数字音频信号
通过接口以文件(或数据流)的方式传输，其中的旋钮、开关、推子等的控制量不再是传统模拟调音台的实际音频信号，而是数字算法的控制信号，数字调音台对信号的处理更灵活、更精确、处理流程和效果显示更形象。
例如仅在动态范围这一参数上来比较，通常模拟音响系统经过一系列处理后，动态范围在60dB左右，而内部运算在32bit的数字调音台上，动态范围可以达到168~192dB。
可以这样说，一台数字调音台的功效类似一个音频工作站的全部功能，包括硬件结构和软件处理。
调音台在扩声系统和影音录音中是一种经常使用的设备。
它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源作空间定位等;还可以进行各种声音的混合，混合比例可调;拥有多种输出(包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等)。
调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种机器。
模拟调音台是常规的调音台，所以就不强调模拟两字而直接叫作调音台。
数字调音台是数字技术运用于调音台的发展，调音台是其本质和共性，数字是其特性，所以数字调音台在设计思路上完全等同于常规调音台，但由于数字技术运用于调音台，使得数字调音台在性能上标准更高了，在常规功能的实现上更灵活了，并且数字调音台增加了一些模拟调音台所无法实现的新功能和处理手段。
数字调音台的优势：
数字调音台的特点关键在于数字性，概括起来数字调音台有以下一些特有的功能和特点：
1、音频处理环节单元的增加
一些数字调音台在其分路和/或总路中设置了延时(器)、压限(器)等单元，这样的设置是一般模拟调音台所无法达到的，相当于增加了许多周边设备从调音台的断接插孔中接入，使得音响系统的配置简要、功能增多。
2、音频处理环节的数据库功能
在均衡、压限、机内效果等音频处理环节有许多现存的根据不同音源、场合、信号特征等所设置的标准处理模式程序可供调用。
虽然这类似于傻瓜式照相机的方式，不宜完全照搬，因为不同节目源和现场总是有其特殊性，不可能绝对一样，但处理模式毕竟提供了大致的处理方式，可在此基础上予以调整。
此外数据库也相当于教科书和资料的作用，提供了各类处理模式的参数。
3、各调音环节的记忆存储
在局部，均衡、压限、机内效果的环节有一定的用户程序空间，可供存储各类用户自行调整的处理参数;在总体，一些数字调音台有场景(Scene)记忆的存储程序空间，可用来存储包括均衡、压限、机内效果以及分路电平、总路电平等各项参数的当前状态，因此对一些经常演出的固定节目可有一个相对稳定的调音标准。
也有数字调音台在两存储场
景转换时可设置分推和/或总推在两场景不同位置的转换移动时间，这样可产生自动淡入和淡出的效果。
4、调音台内部各环节灵活的组合交换
这类功能在不同调音台有较大的不同，但都是利用数字信号的灵活处理手段来实现的。
如电平指示点的改变、两输入信号交换通路、分推的直接编组和静音编组、一分路的调音控制状态对其它分路的复制等。
5、多功能直观的显示屏
数字调音台通常有一个较大的显示屏来显示不同的控制界面、给出各类状态参数、并予以形象化的图案显示。
6、数字音响设备的数字直接配接
数字调音台可按常规的模拟信号输入和输出方式与音响设备配接，也可用光缆和数据线以数字信号直接输入和输出的方式与数字音响设备配接。
由于是数字信号，虽然仅一根光缆，亦可达到多路的输入或输出，扩展了输入和输出通路。
7、可实现MIDI功能
数字调音台可实现MIDI的功能，所谓MIDI即电子乐器的数字接口(MIDI)。
MIDI的原意仅是电子乐器间和电子乐器与计算机间的相互连接，现在也包括数字音响设备与电子乐器、计算机相互之间的连接。
通过连接，用MIDI的数字接口传输反映乐曲音符、音色、节奏、和弦等参数的键盘按键信息和设备间的控制信息，来实现作曲、多声轨的音响合成等任务。
一些用惯模拟调音台的专业人员往往觉得不顺手，因为，数字调音台的一个最大缺点就是有些功能调节不象模拟调音台那样直
接在面板上反映出来，一些键在不同状态下有不同的作用，要通过转换界面来实现，一些功能要有一个调用过程，不同型号的数字调音台在功能的调用操作上也有不同。
因此，在现场调音中如果不熟悉该型号的数字调音台就会发生问题。
如前面所述，数字调音台的本质还是调音台，只要真正掌握调音台，能够从调音台的信号流程方框图来分析调音台的基本配接、功能和操作，那么调音台的数字化特性部分还是有其规律的。
