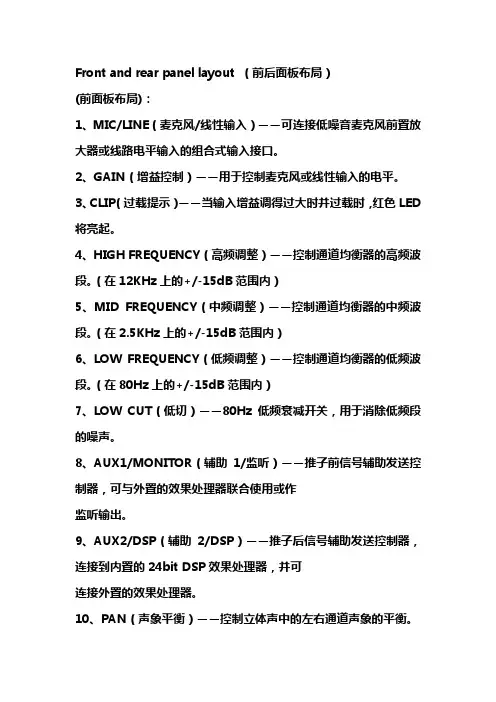

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

数字调音台User Manual使用说明本说明书的符号说明：危险：对高度危险要警惕。

警告：对中度危险要警惕。

注意：提供除危险或告诫的帮助信息。

符号说明本设备仅适用于在非热带气候条件下的地区使用不要丢弃，可回收使用产品安全接地标识本系列产品是专业设备，机器的输出连接方式和输出电压区别于普通民用设备，在连接机器电源或与其它设备连接时，一定要按照机器上面的说明严格操作，否则会有严重危险！本系列产品是专业设备，机器内部有高压带电设备，没有通过充分的专业培训并获得资格认证的人员，请勿试图打开机器改装或维修，那样可能遭到点击，会有生命危险！本设备仅适用于在海拔2000米以下的地区使用本产品仅适用于室内使用安全使用事项警告：不要把电源插头压在机器下面或夹在其他物品中间；不要把电源设置在人员来往频繁的地方，以免造成因插头破损而发生触电或火灾事故。

在使用本装置之前，请仔细阅读说明书，并遵守有关操作和使用的警言，本说明书要妥善保管以备日后查用。

◆ 电源：本装置只能使用说明书所标注的电源种类。

◆ 电源线保护：要注意避免电源线被重物压挤，特别要注意电源线的插头、装置上 的出线处及方便插座处，切忌拉、抽电源线。

◆ 水口湿气：不能放在离水源较近的地方使用，例如：浴缸、洗漱池、厨房水槽、 洗手盆潮湿的地下室、游泳池附近等处，否则会有遭受电击的可能。

◆ 温度：本装置必须远离热源。

例如：散热器、加热电阻、各种炉子及其它发热装 置（包括放大器）。

◆ 电击：必须注意防止物品或水流掉进内芯。

如果掉进金属或其它导电物品，会使 装置内部产生电击短路的危险。

◆ 火灾：不能将花瓶或其它盛有液体的容器摆放在机器上面，否则液体有可能流进 机器内部产生短路而引起火灾。

◆ 盖板拆卸：因机内存有高压，非电子专业技术人员，切勿拆卸机壳，如果内部电 子零件被非正常接触，可能发生严重电击事故。

此事件本公司概不负责。

◆ 清洁：不要使用挥发性溶液。

如：酒精、涂料稀释剂、汽油、挥发油等擦拭外壳， 使用清洁的干布就行。

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED 将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bit DSP效果处理器，并可连接外置的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

调音台的使用（一）A调音台（Audio MixingConsole）在扩声系统和影音录音中是一种经常使用的设备。

它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源泉作空间定位等；还可以进行各种声音的混合，混合比例可调；拥有多种输出（包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等）。

调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种机器。

一、调音台的种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。

调音台分为三大部分：输入部分、母线部分、输出部分。

母线部分把输入部分和输出部分联系起来，构成了整个调音台。

根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)二、调音台的插座、功能键的作用（一）调音台输入部分的插座、功能键①卡侬插座MIC:此即话筒插座，其上有三个插孔，分别标有1，2，3。

标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。

标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。

调音台的功能键使用说明调音台的功能键使用说明MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频 ON—开 OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯 CUT—剪切 LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入 OUT PUT—输出MUNE—通道哑音开关二、DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。

MIC XLR平衡式话筒输入。

LINE 线路输入插口，用于连接电子乐器及CD、卡座等。

INS 断点插口，经处理后的信号可经此口返回信号路途。

SENS 增益控制旋钮100H z 低音切除开并HF 输入高音均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑音开关MIX或SUB 选择主输出口（MIX：主输出 SUB：副输出）PFL 输入通道预监听开关FAD 分路通道衰减器三、MIC话筒输入+48V幻像电源（电容话筒专用）LINE线路输入（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用）INSERT断点口（做单声道处理用）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低音剪切键）HF高音均衡旋钮HMID中高频扫描旋钮（选择修饰频点）HMID中音均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低音均衡旋钮LF低音均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推子前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST 辅助输出5（推子后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑音开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推子监听音台功能及使用技巧介绍(一)不知道论坛的朋友对调音台是否熟悉，此贴送给还未接触或者刚刚接触调音台的朋友调音台广泛用于广播、剧场、舞厅、体育馆等场所。

M16数字调音台M16使用说明远程控制通讯协议M16与某台远程控制设备之间的通讯是基于一个标准的客户端/服务器TCP协议。

M16可作为以太网跟WiFi连接的服务器，而进行远程控制的设备则为客户端。

M16上的TCP服务器始终都是在TCP 1001端口上运行，通过以太网端口，可以连接高达10个客户端。

同时，通过内置的WIFI模块，可最多连接4个并行客户端。

ETHERNET （TCP/IP）网线端口是标准客户端网络设备，机器默认IP地址号段：192.168.0.100 需要在电脑端，设置静态同号段IP地址，比如：IP地址：192.168.0.200子网掩码：255.255.255.0默认网关：192.168.0.1下图为M16 PC软件的操作页面：1.编辑菜单栏：在此菜单栏上，用户可以选择编辑窗口（该图例为调音台的总览编辑页面）、用于查看USB页面的按键、RTA页面、软件中英文语言切换等。

2.编辑处理菜单模块：在此模块，用户可以更换当前所在的编辑页面上的参数。

例如，当点击“总览”按钮时，就会出现输入通道的当前设置、母线增益、当前使用的输入处理等等3.监听模块：用户可通过此模块查看监听通道的实时状态及对其进行编辑4.主通道（左/右）模块：用户可在此模块上控制左/右主通道的输出电平值跟静音状态5.预设框架及软件型号更改：用户可在此模块上保存、调用预设，同时也可在此直接切换当前软件所控制的型号6.总线模块：用户可在此选择总线（如上图例为AUX3通道的母线）7.总线通道模块：用户可以在此控制所选总线通道的设置8.总线混音模块：用户可在此控制所选总线的混音设置9.编组静音/编组独奏控制模块一、编辑菜单栏⑴⑵⑶⑷⑸⑹⑺⑻⑼⑽⑾⑿⒀⒁(1)调音台总览框架(2)输入编辑页面(3)效果器编辑页面(4)自动混音设置页面(5)优先闪避设置页面(6)反馈抑制功能编辑页面(7)主通道编辑页面(8)AUX1/2/3/4通道编辑页面(9)辅助通道输出电平设置页面(10)DCA 1/2/3/4设置页面：可用于更改连接到DCA 1/2/3/4通道的静音、独奏、电平值(11)设备设置页面(12)USB功能页面：点击此按钮时，会弹出一个页面，用户可在此查看所连USB的相关信息，进行USB录音、回播功能设置，及查看录音文件、播放列表等等(13)RTA功能页面：点击此按钮可进入RTA设置页面(14)软件语言切换按钮：支持中、英文语言切换二、编辑处理菜单模块-调音台总览页面：点击按钮后，会弹出下图框架：此时用户可以查看输入参数设置的状态、辅助跟效果。

调音台说明[GAIN]（增益）旋钮通道[ON]开关通道 [ST]开关通道 [PFL]开关[PHONES]（耳机）插口 电平表 [PEAK] 指示灯 电平表 [PFL] 指示灯[PHONES] 旋钮[STEREO] 主控 [ON] 开关[STEREO] 主推子通道推子1. 打开您所使用的每个通道的 （ ） [PFL] 开关。

追注：• 当您打开通道的 [PFL] 开关时，就可以通过连接在 [Phones插口的耳机监听到此通道的信号。

信号的电 平也会显示在电平表上，从而准确监控信号的电平。

检查电平之后，关闭 [PFL] 开关。

• 当 [PFL] 开关打开时，电平表下方的 [PFL] 指示灯会闪 烁。

2. 一边演奏您的乐器或对着话筒讲话，一边用 [GAIN] 旋钮调节输入信号，直到信号在电平表上 偶尔超过 “0”(<) 位置。

追注：如果将便携式音频播放器、合成器或其它设备连接到没 有 [GAIN] 旋钮的立体声输入通道，就要在所连接设备上 调节输出电平。

3. 打开您所使用的每个通道的 （ ） [ON] 开关。

4. 打开您所使用的每个通道的 （ ） [ST] 开关。

5. 关闭所有 （ ） [PFL] 开关。

追注：确保电平表下方的 [PFL] 指示灯关闭。

6. 打开 [STEREO] 主控部分的 （ ） [ON] 开关。

7. 将 [STEREO] 主推子设定到 “0”位置。

8. 将通道推子设置为需要的初始平衡。

9. 调整 [STEREO] 主推子的整体音量。

用 [PHONES] 旋钮调节整体的耳机电平。

追注：如果 [PEAK] 指示灯频繁亮起，稍微调低通道推子，以避免失真。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

概述MG16是一款适用于广泛用户和应用场合的多功能调音台。

特性• 输入通道：16个线路输入（8个单声道，4个立体声），10个带有48V 幻象电源的话筒输入，每个通道都带有高通滤波器。

• 输出通道：2个立体声，1个监听，4个AUX 发送，4个GROUP ，1个PHONES 。

• 母线：1个立体声，4个GROUP ，4个AUX 。

• 坚固、防冲击、带有粉末涂层的金属底盘。

• 世界通用的内部全局供电可保证无忧的操作，即便您处于电压不稳定的环境中。

• 包含调音台支架。

• 离散型class A “D-PRE ”前置话放与逆达林顿电路。

• 带有LED 指示灯的专业“1键压缩器”。

后面板技术规格1/2一般规格输入通道线路输入16（8个单声道4个立体声）话筒输入10单声道输入（MIC/LINE）8（CH1-8）单声道/立体声输入（MIC/LINE）2（CH9-12）立体声输入（LINE）2输出通道立体声输出2监听输出1AUX发送4GROUP输出4PHONES输出1母线立体声14GROUPAUX 4USB AUDIO - USB IN/OUT 无幻象电源+48V电源要求100-240V 50Hz/60Hz电源类型内部全局供电功率消耗30W规格尺寸宽×高×深444mm x 500mm x 130mm (17.5" x 19.7" x 5.1")净重 6.6kg (14.6lbs)包含配件AC电源线，调音台支架，使用说明书，技术规格软件应用程序Steinberg CUBASE AI 无Steinberg CUBASIS LE 无MG REC/PLAY (WAV) 无可选购配件无操作温度0到40˚C功能特性D-PRE前置话放有1-KNOB COMP 有SPX数字效果无技术规格总谐波+14dBu（20Hz 至 20kHz）0.03%失真增益旋钮：最小+24dBu (1kHz) 0.005%增益旋钮：最小频率响应+0.5/-1.5dB（20Hz - 48kHz）, 参考额定输出电平 @1kHz，增益旋钮：最小嗡音&噪声电平等效输入噪声-128 dBu （20Hz–20 kHz，Rs: 150Ω，增益旋钮：最大）残余输出噪声-102 dBu（STEREO OUT，STEREO主推子：最小）串扰@ 1kHz -78dB输入通道PAD 26dB功能 HPH 80Hz，12dB/oct（单声道/立体声：仅MIC）单旋钮压缩器（增益/阈值/比例）COMP阈值：+22dBu 至 -8dBu，比率：1:1 至 4:1输出电平：0dB 至 7dB起音时间：约25msec释音时间：约300msec输入通EQ 高±15dB （10kHz 搁置）中±15dB（单声道250Hz-5kHz峰值，立体声2.5kHz峰值）低±15dB（100Hz 搁置）LED电平表预监听电平 2 x 12点阵LED电平表（PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30dB）峰值LED 当后EQ信号达到低于削幅失真电平3dB时LED打开技术规格2/2模拟输入特性模拟输出特性0dBu表示0.775Vrms。

调音台控制面板详细说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用MonoPhoneJack，其接线不能太长(4.5m以内)。

3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak灯亮时，警告使用者输入信道内的讯号过强。

发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line-20DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

目录 (1)快速连接指导书 (2)产品介绍■调音台面板介绍M16.8简介、功能、技术参数 (3)前面板 (4)后面板 (5)■交互式操作界面介绍 (6)1级导航:主要访问按钮(始终存在) (6)1 1-8/CH9-16: 1~16路输入通道 (6)2 AUX：6路辅助输出 (10)3 EFFECT：混响/回声 (11)4 GROUP: 编组 (16)5 48V幻想供电 (15)6 EFFECT:混响/回声参数 (17)7 CLEAN SOLO (18)8 CLEAN MUTE (18)9 SYSTEM：系统 (18)10 HOME (18)2级导航:主输出控件 (19)主画面区域 (21)故障排除指南 (21)注意事项 (22)________________________________________________________________________________________________ 引言感谢您选用masononsic 铭声数字调音台，并欢迎您加入我们数以万计的专业用户队伍，我们的专业设计和生产经验确保了我们的产品质量，性能及稳定性等各方面的优良表现。

________________________________________________________________________________________________快速指导书一、应用程序下载：使用IPAD打开APP Store 应用程序，搜索M16.8下载安装。

二、M16.8快速连接调音台与Ipad通信连接1:打开调音台电源开关,打开IPAD的WIFI设置,连接M16.8(WIFI出厂密码:12345678)2:打开M16.8软件。

3: 点击软件连接状态按键或系统设置按键进入连接页面。

4:点击搜索后显示出IP地址,单击IP地址再点击连接。

5:连接成功后自动跳转至通道首页,连接状态按键亮蓝色表示连接成功产品介绍M16.8是一款16路输入8路输出数字无线控制调音台,是一款通过平板电脑的应用程序操控的新款调音台,可支持所有Apple iOS 平板及Windows 8平板。

迈达斯16路调音台说明书（实用版）目录1.迈达斯 16 路调音台概述2.迈达斯 16 路调音台的主要特点3.迈达斯 16 路调音台的使用步骤4.迈达斯 16 路调音台的维护与保养5.迈达斯 16 路调音台的技术参数正文【迈达斯 16 路调音台概述】迈达斯 16 路调音台是一款专业的音频调音设备，适用于各种大型演出、录音棚、会议厅等场合。

它具有 16 个输入通道，可满足多种音频信号的处理需求。

此外，迈达斯 16 路调音台还具备多种音效处理功能，为用户提供丰富的音频处理体验。

【迈达斯 16 路调音台的主要特点】1.高品质：迈达斯 16 路调音台采用高品质的音频处理芯片，确保输出的音频信号具有极高的保真度。

2.多功能：迈达斯 16 路调音台具备均衡器、压缩器、混响器等多种音效处理功能，可满足各种音频处理需求。

3.便捷操作：迈达斯 16 路调音台的操作界面简洁明了，用户可轻松掌握各项功能的使用方法。

4.稳定可靠：迈达斯 16 路调音台采用抗干扰设计，确保在各种环境下都能保持稳定的工作性能。

【迈达斯 16 路调音台的使用步骤】1.连接设备：将音频设备（如麦克风、吉他等）的输出端口接入调音台的输入通道。

2.调整音量：根据需要，调整各个输入通道的音量大小。

3.设置音效：通过均衡器、压缩器、混响器等音效处理功能，调整音频信号的音质。

4.输出信号：将调音台输出端口连接至扩音器、录音设备等，输出处理后的音频信号。

【迈达斯 16 路调音台的维护与保养】1.使用后，请将调音台外壳擦拭干净，避免积累灰尘。

2.避免在潮湿、高温的环境中长时间存放调音台。

3.调音台的连接端口应保持清洁，以免影响音频信号的传输。

调音台使用说明书调音台使用说明书一、调音台概述a：调音台是一种专业音频设备，用于音频信号的混音、处理和控制。

b：本调音台使用说明书旨在帮助用户了解如何正确操作调音台，实现音频信号的混音和处理。

二、调音台组成部分a：主控面板：包含各个功能按钮、旋钮和指示灯。

b：输入通道：用于连接外部音频设备，如麦克风、乐器等。

c：输出通道：用于连接扬声器或录音设备，将混音后的音频信号输出。

d：效果器：用于给音频信号添加各种音效效果。

e：电源和接口：提供电源接口和连接外部设备的接口。

三、调音台使用步骤a：连接设备：将麦克风、乐器等音频设备通过XLR线或TRS线连接到输入通道上。

b：设置音量：调节输入通道上的音量旋钮，使音频信号达到适当的音量水平。

c：选择效果：根据需要，选择效果器并调节相应的参数，给音频信号添加音效效果。

d：混音：通过主控面板上的混音旋钮，控制不同输入通道的音量比例，在输出通道上实现混音。

e：输出设置：调整输出通道上的音量旋钮，控制输出音频信号的音量。

f：监听和调试：连接耳机到耳机接口，通过耳机监听混音后的音频信号，进行调试和调整。

四、常见问题解答a： Q: 如何避免反馈声？A: 调低输入通道上的音量或调节音频设备的位置，避免微麦效应导致的反馈声。

b： Q: 如何调节音频信号的均衡？A: 使用EQ旋钮，分别调节高音、中音和低音的增益，实现音频信号的均衡调节。

c： Q: 如何使用内置效果器？A: 选择效果器通道，调节效果器旋钮，根据需要选择和调节各种音效效果。

五、附件本文档附带以下附件供参考：a：调音台连接示意图b：调音台参数表c：调音台故障排除指南六、法律名词及注释a：著作权：对作品享有的法定义务和权利。

b：商标：一个用以识别和区别商品或服务来源的名称、标志、符号、设计或组合。

c：版权：对以某种形式表现的原创作品享有的法定权利。

调音台使用说明书1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

调音台使用说明书调音台使用说明书1.引言感谢您选择使用我们的调音台！本文档将详细介绍调音台的功能和使用方法，以帮助您快速上手并充分利用调音台的各项功能。

2.调音台概述2.1 调音台的作用和用途2.2 调音台的主要组成部分2.3 调音台的外观和显示界面2.4 调音台的输入和输出接口3.设置和连接3.1 调音台的电源连接3.2 调音台与音频设备的连接3.3 调音台与电脑的连接3.4 调音台的网络设置4.基本功能操作4.1 调音台的开关机4.2 调音台的音量调节4.3 调音台的音频输入选择4.4 调音台的音频输出选择4.5 调音台的效果器设置4.6 调音台的音频录制5.高级功能操作5.1 压缩器和限幅器的使用5.2 带宽控制和均衡器的调节5.3 噪音门和演播室效果的设置5.4 回拨功能的操作5.5 多信号源混音和效果处理6.故障排除6.1 电源故障和连接问题6.2 音频传输和录制故障6.3 控制界面和按键故障6.4 网络连接和配置故障7.安全使用须知7.1 调音台的维护和保养7.2 调音台的安装和放置要求7.3 调音台的耐压和耐温范围7.4 调音台的使用场合限制8.附件本文档涉及以下附件：附件1：调音台连接示意图附件2：调音台常见故障排除指南附件3：调音台高级功能快速参考表9.法律名词及注释9.1 调音台：音频调音设备，用于调节、混音和处理声音信号。

9.2 音频设备：包括麦克风、音箱、音频播放器等音频输入输出设备。

9.3 效果器：音效处理设备，用于给声音信号添加特殊的音效效果。

9.4 压缩器：音频处理设备，用于控制声音信号的动态范围。

9.5 限幅器：音频处理设备，用于限制声音信号的最大幅度。

9.6 均衡器：音频处理设备，用于调节声音信号的频率均衡。

9.7 噪音门：音频处理设备，用于自动控制信号通过的门槛。

9.8 回拨功能：音频设备的特殊功能，用于回放录制的声音信号。

9.9 多信号源：指同时接入多个不同音频来源的调音台。

SVS MX系列调音台使用说明书适用于MX8/4Fx、MX10/4FX、MX14/4Fx导读目录：一、注意事项 (1)二、产品说明 (2)2.1声道控制部分 (2)2.2主控制部分 (4)2.3 连接器部分 (7)2.4设备连接 (8)2.5设备基本调试 (9)三、故障排除 (9)一、注意事项感谢您购买和使用本公司产品，为确保设备可靠使用及人身的安全，在安装、使用和维护时，请遵守以下事项：1、在设备安装时，应确保电源线中的地线接地良好，请勿使用两芯插头,确保设备的输入电源为220V/50Hz的交流电；2、如果对系统不熟悉，请咨询专业人士后再进行调试，以免误操作损坏机器；3、为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将本机受雨或受潮，在阴雨或潮湿天气下如长时间不使用设备时，应拔掉设备电源插头；4、控制系统设备的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器；5、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

二、产品说明以MX8/4Fx为例2.1声道控制部分○1-26dB衰减开关按下-26dB衰减开关时，表示该输入通道电平将衰减26dB。

○2○4GAIN增益控制旋钮GAIN增益控制将输入到调音台信号的输入电平调整到最佳水平。

为获得信噪比和动态范围之间的最佳平衡，请按照正规操作流程使用该旋钮。

○3PHONE/LINE通道选择开关输入通道选择转换，可选择莲花插孔输入或6.35mm TRS型插孔输入。

○5○6高中低音调节均衡器在下面所列的中心频率处对整个高频、中频和低频范围提供+/-15dB的控制。

当旋钮处于“0”位置时，频率响应将是平滑的。

○7AUX辅助输出旋钮控制从各路输入通道至AUX总线的信号电平。

若不使用AUX输出该旋钮置于最左边。

○8EFFECT效果控制旋钮控制从每个声道发送到EFFECT总线信号的电平。
