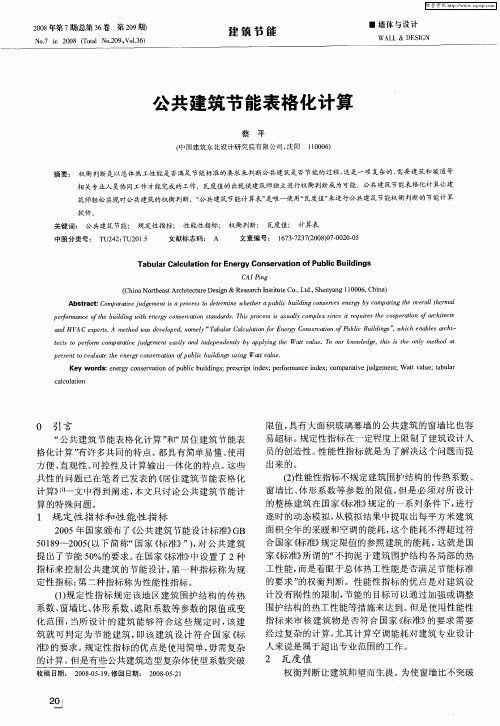

公共建筑规定性指标计算报告书

建筑节能计算报告书（公共建筑－规定性指标）工程名称：××税务局办公楼设计编号：建设单位：××建筑公司设计单位：××设计公司节能计算单位：姓名：宣华峰学号：2013310694班级：1计算日期：2014.10.25一、建筑概况二、计算依据1.《公共建筑节能设计标准》(GB50189-2005)2.《云南省民用建筑节能设计标准》（DBJ53/T-39-2011）3.《民用建筑热工设计规范》(GB50176-93)4.《建筑外窗气密性能分级及检测方法》（GB/T7107-2002）5.《太阳能热水系统和建筑一体化设计施工技术规程》（DBJ53-18-2007）三、有关说明1.外墙主要材料：200厚蒸压加气混凝土砌块2.屋顶主要材料：钢筋混凝土板坡屋顶+挤塑板+小青瓦屋面3.外窗：塑钢窗，6+6A+6中空玻璃4.本工程不设机械送风系统，不设冷暖空调5.本报告对温和地区中区节能设计标准撰写。

四、工程材料五、围护结构造1. 屋顶构造：坡屋顶各层材料（由外至内）：第1层：小青瓦第2层：1:3水泥砂浆瓦层25厚第3层：20厚1:3水泥砂浆找平层第4层：25厚挤塑聚苯板保温层第5层：高聚物沥青防水卷材第6层：25厚1:3水泥砂浆找平层第7层:100厚钢筋混凝土板2. 外墙构造：第1层：双飞粉乳胶漆罩面二遍第2层：10厚粉刷石膏砂浆打底分遍赶平喷（刷）罩面涂料一道饰面第3层：20厚1:3水泥砂浆找平层第4层：200厚蒸压加气混凝土砌块第5层:20厚1:3水泥砂浆找平层第6层：9厚1:0.5:3水泥石灰膏砂浆打底扫毛或划出纹道第7层:5厚1:0.5:2.5水泥石灰膏砂浆找平第8层: 喷（刷）封底漆一道第9层：喷面漆一道3. 地面构造：第1层：8厚企口强化复合木地板，榫槽，榫舌及尾部满涂胶液挤严后铺设第2层：3厚聚乙烯高弹泡沫衬垫第3层：改性沥青防水涂料一道第4层：20厚1:3水泥砂浆找平层第5层: 水泥浆水灰比0.4~0.5结合层一道第6层：100厚c15混凝土垫层第7层: 素土夯实基土，压实系数0.903. 外窗构造：5+6A+5中空玻璃六、体型系数七、窗墙比1、窗墙比2、外窗表八、可见光透射比九、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：《标准1》第4.2.2条标准要求：K≤3.0,SC≤0.40结论：无十、屋顶屋顶主体部位热工计算：平瓦卧铺+挤塑聚苯板保温+钢筋混凝土100十一、外墙1．外墙主体部位热工计算：20厚水泥砂浆+200厚蒸汽加压混凝土砌块+20厚水泥砂浆2.（热桥）梁柱：水泥砂浆＋钢筋砼2003.外墙平均热工特性1）东向2）. 西向3）. 南向4）. 北向4）. 总体十二、挑空楼板本工程无此项内容十三、地下墙本工程无此项内容十四、地面部位热工计算：1. 水泥砂浆+细石混凝土150+夯实粘土800十五、外窗热工（一）外窗构造2．窗墙面积比计算：东向：西向：南向：北向：3．外窗及玻璃幕墙气密性等级判定：4．外窗分类按朝向统计：十六、可开启面积十七、外窗气密性十八、幕墙气密性十九、结论。

2是口 否口<20%工程名称:表9.2-1公共建筑节能设计报审表(按规定性指标)层数：(地上) (地下)总建筑面积:序号审査内容规定指标设计指标节能措施屋顶 传热系数K (W/m2・K) D N 2・5, EO ・9; D V 25 K<O.4K=— D=— 外墙(包括非 透明幕墙) 底部架空楼板 或外挑楼板平均传热系数Km(W/m2・K)传热系数K (W/m2・K)Km=— D=—K<i.5窗墙而积比可见光透射 比传热系数K(W/m-K)<070外窗(包括透 明幕墙)综合遮阳系 数儿可开启面积气密性外窗透明幕墙外窗透明幕墙当窗墙而积比V0.40时， 玻璃(或苴它透明材料〉的可见光透射比弐.40。

窗墙而积比C传热系数K (W/n?・ K) 综合遮阳系数Sw (东、南、西向/ 北向)C<0.2<6.5 — ycwo ・3<4.7<0.45/0.54ycwo ・4<3.5040/049ycwo ・5<3.0«)・36/045**<C^0,6<3.0 <033/0.42N 房间外窗总面积的30%具有不小于房间透明而积10%的可开启部分，建筑高度超 过100米的超髙层建筑的透明幕墙可开启而积应进行专项不低于GB/T7106-2008规定的6级qi<1.5 m" (m ・h)且 ^2^-5 mV (m-4i)10层以下不低于GB/T21086-2007规定的3级： 开启部分：91壬2.5 m* (nrh)幕墙整体J f/A^.OmV (m- h)10层及以上不低于GB/T21086-2007规定的4级: 开启部分：<1.5 mV (m h) 幕墙整体JmV (m- h)是否符合标准 (审査人填写)否口否口否口否口否口否口否口否口否口否口否口否口否口是口 否口否口否口否口否口否口否口否口否口屋顶透明韶分屋顶透明部分面积/屋顶 总而积传热系数K (W/m2・K)综合遮阳系数SxvKS3・5 5w<0.31是口 否口否口否口是口 否口祺化锂吸收式冷（温）水 机组性能系数风机的单位风量耗功率冷冻水和冷却水循环泵的 流量和扬程集中空调系统热回收分项能耗数据计量照明功率密度值与对应照 度值 照明镇流器室内照明光源室外照明光源注：直燃机的性能系数为：制冷量（供热量）/［加热源 消耗量（以低位热值计）+电力消耗量（折算成一 次能）h系统型式办公建筑商业、旅馆建筑粗效 过滤 粗、中 效过 滤 粗效 过滤 粗、中 效过 滤两管制能风量系 统<0.42 <0.48 <0.46 <0.52 四管制能风量系 统<0.47 <0.53 <0.51 <0.58 两管制变风量系 统<0.58 <0.64 <0.62 <0.68 四管制变风量系 统<0.63<0.69<0.67<0.74普通机械通风系 统<0.32注：1普通机械通风系统中不包括厨房等需要特定过 滤装置的房间的通风系统：2低温送风系统采用8排表冷气器时，单位风量 耗功率可增加0.035 ［W/（m3/h ）h3当空气调节机组内采用湿膜加湿方法时，单位风量耗功率可以再增加O ・O53［W/（m ・Vh ）］。

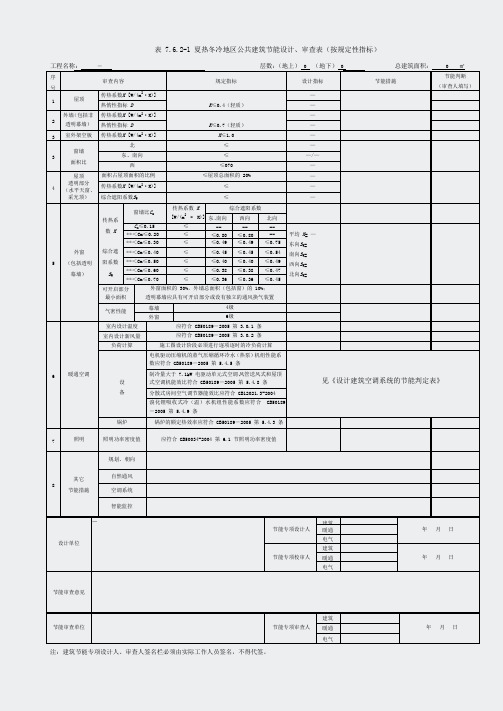

表 7.6.2-1 夏热冬冷地区公共建筑节能设计、审查表（按规定性指标）工程名称：－层数：（地上）0（地下）0 总建筑面积：0 ㎡序号审查内容规定指标设计指标节能措施节能判断（审查人填写）1屋顶传热系数K [W/(m2·K)]K≤0.4（轻质）—热惰性指标D—2外墙（包括非透明幕墙）传热系数K [W/(m2·K)]K≤0.7（轻质）—热惰性指标D—3室外架空板传热系数K [W/(m2·K)]K≤1.0—3窗墙面积比北向≤0.70—东、南向≤0.70—/—西向≤070—4屋顶透明部分（水平天窗、采光顶）面积占屋顶面积的比例≤屋顶总面积的 20%—传热系数K [W/(m2·K)]≤—综合遮阳系数S W≤—5外窗（包括透明幕墙）传热系数K综合遮阳系数S W窗墙比C m传热系数K[W/(m2·K)]综合遮阳系数东、南向西向北向C m≤0.15≤4.7------平均K= —东向S W=南向S W=西向S W=北向S W=**＜Cm≤0.20≤4.7≤0.80≤0.80---**＜Cm≤0.30≤3.5≤0.49≤0.49≤0.75**＜Cm≤0.40≤3.0≤0.45≤0.45≤0.54**＜Cm≤0.50≤≤0.40≤0.40≤0.49**＜Cm≤0.60≤≤0.38≤0.38≤0.47**＜Cm≤0.70≤2.5≤0.36≤0.36≤0.45可开启部分最小面积外窗面积的 30%，外墙总面积（包括窗）的 10%；透明幕墙应具有可开启部分或设有独立的通风换气装置气密性能幕墙4级外窗6级6暖通空调室内设计温度应符合 GB50189－2005 第 3.0.1 条室内设计新风量应符合 GB50189－2005 第 3.0.2 条负荷计算施工图设计阶段必须进行逐项逐时的冷负荷计算设备电机驱动压缩机的蒸气压缩循环冷水（热泵）机组性能系数应符合 GB50189－2005 第 5.4.5 条见《设计建筑空调系统的节能判定表》制冷量大于 7.1kW 电驱动单元式空调、风管送风式和屋顶式空调机能效比符合 GB50189－2005 第 5.4.8 条分散式房间空气调节器能效比应符合 GB12021.3-2004溴化锂吸收式冷（温）水机组性能系数应符合 GB50189－2005 第 5.4.9 条锅炉锅炉的额定热效率应符合 GB50189－2005 第 5.4.3 条7照明照明功率密度值应符合 GB50034-2004 第 6.1 节照明功率密度值8其它节能措施规划、朝向自然通风空调系统智能监控设计单位－节能专项设计人建筑年月日暖通电气节能专项校审人建筑年月日暖通电气节能审查意见节能审查单位节能专项审查人建筑年月日暖通电气注：建筑节能专项设计人、审查人签名栏必须由实际工作人员签名，不得代签。

建筑节能计算报告书设计人：校对人：审核人：计算工具:PKPM建筑节能设计分析软件应用版本:PBECA2012 1.00版建筑节能计算分析报告书本报告签字盖章后生效此项目判定依据为《公共建筑节能设计标准》(GB50189-2005)项目名称：贵州省瓮安县猴场镇木瓜河居民安置点-D4、5、6栋项目地址：贵州省瓮安县建设单位：贵州省瓮安县源泉房地产开发有限责任公司设计单位：施工单位：规范标准参考依据：1、《公共建筑节能设计标准》(GB50189-2005)。

2、《民用建筑热工设计规范》（GB50176-93）。

3、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）。

4、《建筑幕墙》（GB/T 21086-2007）。

建筑材料热工参数参考依据：一. 建筑概况城市：遵义(北纬=26.16°，东经=107.31°)气候分区：夏热冬冷建筑名称：建筑朝向：东偏北26度建筑体形：建筑结构类型：框架结构体形系数：0.46节能计算建筑面积（地上）：827.28 m2建筑体积（地上）：3226.37 m3 节能计算建筑面积（地下）：-- m2建筑体积（地下）：-- m3 节能计算总建筑面积：827.28 m2建筑总体积：3226.37 m3建筑表面积：1474.83 m2建筑层数：1建筑物高度：3.90 m层高汇总表二．建筑围护结构1．围护结构构造平屋面类型（自上而下）：碎石，卵石混凝土1（40.0mm）+水泥砂浆（20.0mm）+胶粉聚苯颗粒保温浆料2（40.0mm）+水泥砂浆（20.0mm）+粉煤灰陶粒混凝土1（50.0mm）+钢筋混凝土（120.0mm）+水泥砂浆（20.0mm）外墙类型（由外至内）：水泥砂浆（20.0mm）+烧结页岩多孔砖砌体（240.0mm）+水泥砂浆（20.0mm）+膨胀玻化微珠（35.0mm）地面类型：碎石，卵石混凝土1（30.0mm）+胶粉聚苯颗粒保温浆料2（40.0mm）+水泥砂浆（20.0mm）+碎石，卵石混凝土1（120.0mm）外窗类型：塑钢低辐射中空玻璃窗(6+12A+6遮阳型)，传热系数2.40W/m2.K，玻璃遮阳系数0.64，气密性为6级，可见光透射比0.402．建筑热工节能计算汇总表主要热工性能参数：2.1 屋顶平屋顶构造类型1：碎石，卵石混凝土1（40.0mm）+水泥砂浆（20.0mm）+胶粉聚苯颗粒保温浆料2（40.0mm）+水泥砂浆（20.0mm）+粉煤灰陶粒混凝土1（50.0mm）+钢筋混凝土（120.0mm）+水泥砂浆（20.0mm）平屋顶类型传热系数判定表 12.2 外墙外墙主体部分构造类型1：水泥砂浆（20.0mm）+烧结页岩多孔砖砌体（240.0mm）+水泥砂浆（20.0mm）+膨胀玻化微珠（35.0mm）外墙类型传热系数表 1热桥柱（框架柱）构造类型1：水泥砂浆（20.0mm）+钢筋混凝土（240.0mm）+水泥砂浆（20.0mm）+膨胀玻化微珠（35.0mm）热桥梁（圈梁或框架梁）构造类型1：水泥砂浆（20.0mm）+钢筋混凝土（400.0mm）+水泥砂浆（20.0mm）+膨胀玻化微珠（35.0mm）热桥梁类型传热系数表 3热桥过梁（过梁）构造类型1：水泥砂浆（20.0mm）+钢筋混凝土（200.0mm）+水泥砂浆（20.0mm）+膨胀玻化微珠（35.0mm）热桥楼板（墙内楼板）构造类型1：水泥砂浆（20.0mm）+钢筋混凝土（200.0mm）+水泥砂浆（20.0mm）+膨胀玻化微珠（35.0mm）热桥楼板类型传热系数表 5水泥砂浆20.0 0.930 11.37 0.022 0.24 1.00钢筋混凝土200.0 1.740 17.20 0.115 1.98 1.00水泥砂浆20.0 0.930 11.37 0.022 0.24 1.00膨胀玻化微珠35.0 0.070 1.15 0.417 0.58 1.20热桥楼板各层之和275.0 0.57 3.04热桥楼板热阻Ro=Ri+∑R+Re= 0.73 (m2.K/W)Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W) 传热系数K B4 =1/Ro= 1.36 W/(m2.K)外墙平均传热系数计算外墙平均传热系数（Km）为外墙包括主体部位和周边热桥（构造柱、圈梁以及楼板伸入外墙部分等）部位在内的传热系数平均值。

深圳市公共建筑节能技术指标表（按规定性指标）项目名称：楼栋名称：序号申请验收内容规定指标竣工指标节能措施节能判断（建设行政主管部门填写）1 主要空间的设计新风量建筑类型与房间名称新风量〔m3/(h·p)〕旅游旅馆客房5星级504星级403星级30餐厅、宴会厅、多功能厅5星级304星级253星级202星级15 大堂、四季厅4～5星级10商业、服务4～5星级202～3星级10 美容、理发、康乐设施30旅店客房一～三级30四级20文化娱乐影剧院、音乐厅、录像厅20游艺厅、舞厅（包括卡拉OK歌厅）30酒吧、茶座、咖啡厅10体育馆20商场（店）、书店20饭馆（餐厅）20办公30学校教室小学11初中14高中172 屋顶传热系数K（W/m2·K）K≤0.903 外墙（包括非透明幕墙）平均传热系数K m（W/m2·K）K m≤1.54 底部架空楼板或外挑楼板传热系数K（W/m2·K）K≤1.55 外窗（包括透明幕墙）窗墙面积比东向≤0.70南向西向北向可见光透射比东向当窗墙面积比＜0.40时，玻璃（或其它透明材料）的可见光透射比≥0.40。

南向西向北向传热系数K（W/m2·K）东向窗墙面积比C传热系数K（W/m2·K）综合遮阳系数S W（东、南、西向/北向）C≤0.2 ≤6.5 —0.2＜C≤0.3 ≤4.7 ≤0.50/0.600.3＜C≤0.4 ≤3.5 ≤0.45/0.550.4＜C≤0.5 ≤3.0 ≤0.40/0.500.5＜C≤0.7 ≤3.0 ≤0.35/0.45南向西向北向综合遮阳系数S W东向南向西向北向可开启面积外窗≥外窗面积的30%透明幕墙具有可开启部分或设置通风换气装置气密性外窗不低于GB7107－2002规定的4级：q1≤1.5 m3/（m·h）且q2≤4.5 m3/（m2·h）透明幕墙不低于GB/T 15225规定的3级：可开部分：q1≤2.5 m3/（m·h）固定部分：q1≤0.10 m3/（m·h）6 屋顶透明部分屋顶透明部分面积/屋顶总面积≤20% 传热系数K（W/m2·K）K≤3.5遮阳系数SC SC≤0.357 地面热阻R（m2·K/W）R≥1.08 地下室外墙热阻R（m2·K/W）R≥1.09 空调和通风冷负荷计算必须进行逐项逐时的冷负荷计算冷量的计量采用区域性冷源时，在每栋公共建筑的冷源入口处，应设置冷量计量装置电热源除了符合下列情况之一外，不得采用电热锅炉、电热水器作为直接采暖和空调系统的热源：1 电力充足、供电政策支持和电价优惠地区的建筑；2 以供冷为主，采暖负荷较小且无法利用热泵提供热源的建筑；3 无集中供热与燃气源，用煤、油等燃料受到环保或消防严格限制的建筑；4 夜间可利用低谷电进行蓄热、且蓄热式电锅炉不在昼间用电高峰时段启用的建筑；5 利用可再生能源发电地区的建筑；6 内、外区合一的变风量系统中需要对局部外区进行加热的建筑。

公共建筑节能计算报告书项目名称：__________________________________计算人：____________________________________校对人：____________________________________审核人：____________________________________设计单位：计算工具:天正建筑节能分析软件TBEC （公建江苏版）软件开发单位：北京天正工程软件有限公司软件版本号：7.8 Build090331、项目概况二、建筑信息三、设计依据1.《民用建筑热工设计规范》（GB50176-93）2.《公共建筑节能设计标准》（GB50189-2005）四、围护结构基本组成外墙类型1：干挂花岗岩外墙墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm 第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：粘土多孔砖KP1, KM1,厚度190mm第7层：混合砂浆，厚度20mm外墙类型2:外墙外保温9b_挤塑聚苯板墙体各层材料（由外至内）:第1层：高弹涂料，厚度0mm第2层：聚合物砂浆（网格布），厚度3mm第3层：挤塑聚苯板（XPS）,厚度30mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度200mm第7层：混合砂浆，厚度20mm外墙类型3:外墙外保温9b_挤塑聚苯板墙体各层材料（由外至内）：第1层：防水砂浆，厚度0mm第2层：防水卷材、聚氨酯，厚度3mm第3层：挤塑聚苯板（XPS）,厚度40mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度350mm第7层：混合砂浆，厚度20mm内墙类型1：分户墙1.无保温措施墙体各层材料（由外至内）：第1层：混合砂浆，厚度20mm第2层：粘土多孔砖KP1，KM1,厚度190mm第3层：混合砂浆，厚度20mm屋顶类型1：平屋面8a_憎水性珍珠岩板屋顶各层材料（由外至内）：第1层：细石混凝土（双向配筋），厚度40mm 第2层：土工布或塑料膜、油毡，厚度0mm第3层：防水卷材、聚氨酯，厚度0mm第4层：水泥砂浆，厚度20mm第5层：憎水性珍珠岩板，厚度100mm第6层：水泥砂浆，厚度20mm第7层：轻集料混凝土，厚度80mm第8层：钢筋混凝土，厚度120mm窗类型1：铝框单层（平开）传热系数：5.50 W/M.K）窗类型2:铝框双层传热系数：5.50 W/M.K）楼板类型1：普通钢筋混凝土楼板楼板类型2:底部自然通风的架空楼板1a__挤塑聚苯板地面类型1: 40mm混凝土楼地地面类型2:底部自然通风的架空楼板1a__挤塑聚苯板热桥柱类型1:干挂花岗岩外墙2墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度200mm第7层：混合砂浆，厚度20mm热桥梁类型1:干挂花岗岩外墙2墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm第4层：挤塑聚苯板（XPS）,厚度30mm第5层：胶粘剂，厚度0mm第6层：水泥砂浆，厚度20mm第7层：钢筋混凝土，厚度200mm第8层：混合砂浆，厚度20mm热桥过梁类型1:干挂花岗岩外墙2 墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm第4层：挤塑聚苯板（XPS）,厚度30mm第5层：胶粘剂，厚度0mm第6层：水泥砂浆，厚度20mm第7层：钢筋混凝土，厚度200mm第8层：混合砂浆，厚度20mm外挑梁板类型1：底部自然通风的架空楼板1a__挤塑聚苯板墙体各层材料（由外至内）：第1层：C20细石混凝土，厚度30mm第2层：钢筋混凝土，厚度100mm第3层：胶粘剂，厚度0mm第4层：挤塑聚苯板（XPS）,厚度30mm第5层：聚合物砂浆（网格布），厚度3mm第6层：高弹涂料，厚度0mm其他热桥1：外墙外保温10b_膨胀聚苯板墙体各层材料（由外至内）：第1层：高弹涂料，厚度0mm第2层：聚合物砂浆（网格布），厚度3mm第3层：膨胀聚苯板，厚度40mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度200mm第7层：混合砂浆，厚度20mm五、体形系数六、外墙1.外墙主体部位热工计算:外墙类型1：干挂花岗岩外墙2.热桥主体部位热工计算：热桥类型1(柱)：干挂花岗岩外墙2热桥类型2(梁)：干挂花岗岩外墙23()： 23.外墙平均热工参数计算:其中，东向墙体:西向墙体:南向墙体:北向墙体七、屋顶1.屋顶主体部位热工计算：屋顶类型1：平屋面8a_憎水性珍珠岩板八、架空或外挑楼板无架空楼板九、外窗(含阳台门透明部分)1.外窗类型列表:2.窗墙面积比计算:东向：西向:南向:北向:3.外窗及玻璃幕墙气密性等级判定:4.外窗分类按朝向统计:十、天窗地面地面类型1: 40mm混凝土楼地十二、地下室外墙1 .地下室外墙主体部位热工计算：无地下室外墙十三、结论（一）外窗不满足标准要求。

建筑节能计算报告书建筑节能计算报告书（公共建筑－规定性指标）工程名称：新建项目设计编号：建设单位：设计单位：节能计算单位：计算人：校对人：审核人：2013年7月20日计算日期：计算软件名称建筑节能设计分析软件TH-BECS2010鉴定情况建设部科技项目验收证书建科验字[2005]第008号软件版本20100504软件开发单位深圳市斯维尔科技有限公司服务热线全国统一服务热线95105705一、建筑概况地理位置河北省-邯郸工程名称新建项目建筑面积地上1511㎡，地下0㎡建筑高度地上7.2 m，地下0.0 m建筑层数地上2层，地下0层北向角度90度所属结构体系外墙太阳辐0.75射吸收系数屋顶太阳辐0.75射吸收系数二、计算依据1. 标准1：《公共建筑节能设计标准》(DB13(J)81-2009)2. 标准2：《民用建筑热工设计规范》(GB50176-93)3. 标准3：《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）4. 标准4：《建筑幕墙》（GB/T 21086-2007）三、有关说明1、四、工程材料五、体形系数外表面积2920.54建筑体积5440.39体形系数0.54建筑形状条状标准依据《标准1》第4.1.5条标准要求甲、乙类建筑的体形系数不应大于0.40结论不满足六、窗墙比1、窗墙比朝向窗面积（㎡）墙面积（㎡）窗墙比限值结论东向31.18 303.48 0.10 0.70 满足西向51.30 303.48 0.17 0.70 满足南向49.14 462.24 0.11 0.70 满足北向121.68 462.23 0.26 0.70 满足平均253.30 1531.43 0.17 1.00 满足《标准》依据《标准1》第4.1.6条标准要求各朝向窗墙比不超过0.7结论满足2、外窗表朝向编号尺寸楼层数量单个面积合计面积东向31.18 MLC2227 1.20×1.80 1~2 12 2.16 25.92 MLC2527 1.46×1.80 1~2 2 2.63 5.26西向51.30 C1518 1.50×1.80 1 1 2.70 2.70 C1818 1.80×1.80 1~2 15 3.24 48.60南向C1418 1.40×1.80 2 2 2.52 5.0449.14 C1518 1.50×1.80 1 1 2.70 2.70C1818 1.80×1.80 1~2 12 3.24 38.88MLC2427-1 1.40×1.80 2 1 2.52 2.52北向121.68 C1418 1.40×1.80 2 2 2.52 5.04 C1718 1.70×1.80 1~2 36 3.06 110.16 C1818 1.80×1.80 1~2 2 3.24 6.48七、可见光透射比朝向窗墙比最不利窗编号最不利透射比透射比限值东向0.10 MLC2227 0.80 0.40 西向0.17 C1818 0.80 0.40 南向0.11 C1818 0.80 0.40 北向0.26 C1718 0.80 0.40 标准依据《标准1》第4.1.7条标准要求当窗墙面积比小于0.40时，玻璃的可见光透射比不应当小于0.4结论满足八、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：《标准1》第4.2.1条和第4.1.9条标准要求：K满足表4.2.1的要求, 窗墙比大于0.3时SC≤0.5(K≤2.70且Cm≤0.30或SC≤0.50)结论：无九、屋顶构造1.挤塑聚苯板（XPS）60+钢筋混凝土100十、外墙构造（一）外墙相关构造1.外墙：聚苯板（EPS）70+370厚页岩多孔砖2.梁柱：挤塑聚苯板20＋钢筋砼240（二）外墙平均热工特性1.东向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.041 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多外墙225.00 0.959 0.46 5.60 0.75合计234.50 1.000 0.49 5.50 0.75 2.西向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.038 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙242.68 0.962 0.46 5.60 0.75合计252.18 1.000 0.48 5.51 0.75 3.南向构造名称构件类型面积(m2)面积所占比例传热系数KW /热惰性指太阳辐射吸收系数(㎡K) 标D挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙328.89 0.958 0.46 5.60 0.75合计343.28 1.000 0.49 5.50 0.75 4.北向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙326.27 0.958 0.46 5.60 0.75合计340.66 1.000 0.49 5.50 0.755.总体构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数聚苯板（EPS）70+370厚页岩多孔砖外墙1122.83 0.959 0.46 5.60 0.75挤塑聚苯板20＋钢筋砼240 柱子47.79 0.041 1.10 3.32 0.75合计1170.62 1.000 0.49 5.50 0.75 标准依据《标准1》第4.2.1条标准要求传热系数满足表4.2.1的要求(K≤0.45)结论不满足十一、挑空楼板构造1.挤塑聚苯板20+钢筋砼120十二、非采暖空调房间与采暖空调房间的隔墙本工程无此项内容十三、非采暖空调房间与采暖空调房间的楼板本工程无此项内容十四、采暖地下室外墙构造本工程无此项内容十五、周边地面-控温构造1.混凝土120不保温地面十六、非周边地面-控温构造1.混凝土120不保温地面十七、外窗热工（一）外窗构造序号构造名称构造编号传热系数自遮阳系数可见光透射比备注1 塑料型材框+中空玻璃（6mm透明+12mm空气+6mm透明）18 2.80 0.86 0.800《全国民用建筑工程设计技术措施节能篇》（二）外遮阳类型1. 平板遮阳无平板遮阳（三）平均遮阳系数1. 东向：2. 西向：3. 南向：4. 北向：号编号层量面积（m2）造编号阳系数遮阳编号阳系数遮阳系数1 C14182 2 2.520 5.040 18 0.860 1.000 0.862 C1718 1~2 36 3.060 110.160 18 0.860 1.000 0.863 C1818 1~2 2 3.240 6.480 18 0.860 1.000 0.86朝向总面积(m2) 121.680 朝向综合遮阳系数1.000 0.865. 平均遮阳系数：=0.860朝向面积权重系数b 遮阳系数东向31.176 1.00 0.860西向51.300 1.00 0.860南向49.140 1.00 0.860北向121.680 1.00 0.860整个建筑平均遮阳系数0.860（四）平均传热系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 MLC2227 1~2 12 2.160 25.920 18 2.8002 MLC2527 1~2 2 2.628 5.256 18 2.800朝向总面积(m2) 31.176 朝向平均传热系数2.8002. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C1518 1 1 2.700 2.700 18 2.8002 C1818 1~2 15 3.240 48.600 18 2.800 朝向总面积(m2) 51.300 朝向平均传热系数 2.8003. 南向：序门窗编号楼数量单个总面积构传热号层面积（m2）造编号系数1 C14182 2 2.520 5.040 18 2.8002 C1518 1 1 2.700 2.700 18 2.8003 C1818 1~2 12 3.240 38.880 18 2.8004 MLC2427-1 2 1 2.520 2.520 18 2.800朝向总面积(m2) 49.140 朝向平均传热系数2.8004. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C14182 2 2.520 5.040 18 2.8002 C1718 1~2 36 3.060 110.160 18 2.8003 C1818 1~2 2 3.240 6.480 18 2.800 朝向总面积(m2)121.680 朝向平均传热系数 2.800（五）总体热工性能朝向面积传热系数遮阳系数窗墙比标准要求结论东向31.18 2.80 0.86 0.10 K≤2.50,SC≤1.00不满足西向51.30 2.80 0.86 0.17 K≤2.50,SC≤1.00不满足南向49.14 2.80 0.86 0.11 K≤2.50,SC≤1.00不满足北向121.68 2.80 0.86 0.26 K≤2.50,SC≤1.00不满足综合平均253.30 2.80 0.86 0.17标准依据《标准1》第4.1.9条和第4.2.1条标准要求各朝向外窗传热系数表4.2.1的要求，遮阳系数满足表4.1.9的要求结论不满足十八、可开启面积标准依据《标准1》第4.1.8条标准要求外窗开启比≥30% 结论满足十九、外窗气密性最不利气密6级C1418性等级外窗气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准3》标准要求外窗气密性不应低于《标准3》的6级是否符合标准要求满足二十、幕墙气密性最不利气密性等级－幕墙气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准4》标准要求幕墙气密性不应低于《标准4》的3级是否符合标－准要求二十一、结论序号检查项结论可否性能权衡1 体形系数不满足可2 窗墙比满足3 可见光透射比满足4 天窗类型无5 屋顶构造不满足可6 外墙构造不满足可7 挑空楼板构造不满足可8 周边地面-控温构造满足9 非周边地面-控温构造满足10 外窗热工不满可足11 可开启面积满足12 外窗气密性满足13 幕墙气密性满足结论不满足可。

公共建筑围护结构结露计算分析报告书一、计算依据 (2)二、规范要求及计算方法 (2)1规范要求 (2)2计算方法及工具 (2)三、结露分析 (3)1采暖房间热桥楼板结露分析 (3)1.1 规范要求 (3)1.2 计算条件 (3)1.3 采暖房间热桥楼板围护结构做法 (3)1.4 采暖房间热桥楼板结露判定 (4)2采暖房间屋面结露分析 (4)2.1 规范要求 (4)2.2 计算条件 (5)2.3 采暖房间屋面围护结构做法 (5)2.4 采暖房间屋面结露判定 (6)3采暖地面结露分析 (6)3.1 规范要求 (6)3.2 计算条件 (6)3.3 采暖地面围护结构做法 (7)3.4 采暖地面结露判定 (7)4空调采暖房间门窗、幕墙结露分析 (8)4.1 规范要求 (8)4.2 计算条件 (8)4.3 采暖房间外窗围护结构做法 (8)4.4 外窗、幕墙的结露判定 (8)一、计算依据1.《建筑环境通用规范》GB55016-20232.《民用建筑热工设计规范》GB50176-20163.《绿色建筑评价标准》GB/T50378-20194.《建筑外门窗气密、水密、抗风压性能检测方法》GB/T7106-20195.《建筑幕墙》GB/T21086-2007二、规范要求及计算方法1规范要求1、《建筑环境通用规范》GB55016-2023要求和规定：6.2.2非透光围护结构内表面温度与室内空气温度的差值应符合表422的规定。

2、《民用建筑热工设计规范》GB50176-2016的要求和规定：7.2.1建筑外围护结构应具有抵御冬季室外气温作用和气温波动的能力，非透光外围护结构内表面温度与室内空气温度的温差应控制在本规范允许的范围内。

8.2.11围护结构中的热桥部位应进行表面结露验算，并应采取保温措施，确保热桥内表面温度高于房间空气露点温度。

9.2.12围护结构热桥部位的表面结露验算应符合本规范第7.2节的规定。

3、《绿色建筑评价标准》GB/T50378-2019的要求和规定：10 1.7在室内设计温度、湿度条件下，建筑非透光围护结构内表面不得结露。
