最全水泥电杆型号规格表以上是基本上所有水泥电杆规格型号的详细说明(由山东盛隆提供）.Φ150X7000X40 根 1／75 370 适用于通讯照明线路。
Φ150X8000X40根 1／75 440Φ150X9000X40根 1／75 510Φ150X10000X40根 1／75 590 适用于400伏及以下线路。
Φ190X10000X40根 1／75 880 适用于10千伏及以下线路。
Φ190X12000X40根 1／75 1120Φ190X15000X40根 1／75 1520 适用于35千伏及以下线路。
Φ190X9000(上)X50 根 1／75 775 对接杆15米、18米，适用于35千伏及以下线路。
Φ310X6000(下)X50 根 1／75 800Φ310X9000(下)X50 根 1／75 1200Φ300X9000(上中下)X50 根等径 950 对接杆15米、18米、24米、适用于110千伏线路。
Φ300X6000(上中下)X50 根等径 635Φ400X6000(上中下)X50 根等径 965 对接杆21米、24米，适用于220千伏线路。
Φ400X9000(上中下)X50 根等径 1400钢筋混凝土电杆Φ150X8000X40根 1／75 370 适用于城镇通讯照明线路。
Φ150X10000X40根 1／75 590Φ190X9000X50根 1／75 865Φ190X10000X50根 1／75 880Φ190X12000X50根 1／75 1120 适用于城市35千伏及以下线路。
Φ190X15000X50根 1／75 1520Φ190X9000(上)X50 根 1／75 765 对接杆15米、18米，适用于110千伏及以下线路。
Φ310X6000(下)X50 根 1／75 800Φ310X9000(下)X50 根 1／75 1200Φ230X9000(上)X55 根 1／75 920 对接杆15米、18米、21米、24米、27米，适用于110千伏及以下线路。
最全水泥电杆型号规格表以上是基本上所有水泥电杆规格型号的详细说明(由山东盛隆提供）.Φ150X7000X40根 1／75 370 适用于通讯照明线路。
Φ150X8000X40根 1／75 440Φ150X9000X40根 1／75 510Φ150X10000X40根 1／75 590 适用于400伏及以下线路。
Φ190X10000X40根 1／75 880 适用于10千伏及以下线路。
Φ190X12000X40根 1／75 1120Φ190X15000X40根 1／75 1520 适用于35千伏及以下线路。
Φ190X9000(上)X50 根 1／75 775 对接杆15米、18米，适用于35千伏及以下线路。
Φ310X6000(下)X50 根 1／75 800Φ310X9000(下)X50 根 1／75 1200Φ300X9000(上中下)X50 根等径 950 对接杆15米、18米、24米、适用于110千伏线路。
Φ300X6000(上中下)X50 根等径 635Φ400X6000(上中下)X50 根等径 965 对接杆21米、24米，适用于220千伏线路。
Φ400X9000(上中下)X50 根等径 1400钢筋混凝土电杆Φ150X8000X40根 1／75 370 适用于城镇通讯照明线路。
Φ150X10000X40根 1／75 590Φ190X9000X50根 1／75 865Φ190X10000X50根 1／75 880Φ190X12000X50根 1／75 1120 适用于城市35千伏及以下线路。
Φ190X15000X50根 1／75 1520Φ190X9000(上)X50 根 1／75 765 对接杆15米、18米，适用于110千伏及以下线路。
Φ310X6000(下)X50 根 1／75 800Φ310X9000(下)X50 根 1／75 1200Φ230X9000(上)X55 根 1／75 920 对接杆15米、18米、21米、24米、27米，适用于110千伏及以下线路。

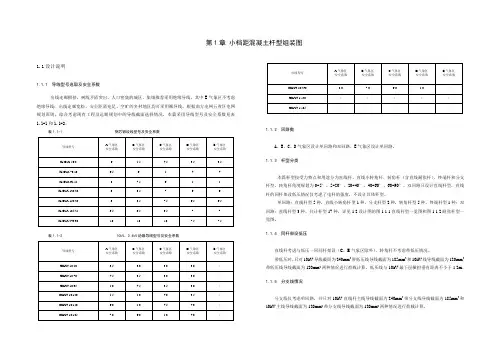

第1章 小档距混凝土杆型组装图1.1设计说明1.1.1 导线型号选取及安全系数出线走廊拥挤，树线矛盾突出、人口密集的城区、集镇推荐采用绝缘导线，其中E 气象区不考虑绝缘导线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。
根据南方电网五省区电网规划原则，综合考虑现有工程及远期规划中的导线截面选择情况，本篇采用导线型号及安全系数见表1.1-1和1.1-2。
表1.1-1 钢芯铝绞线型号及安全系数表1.1-2 10kV 、0.4kV 绝缘导线型号及安全系数1.1.2 回路数A 、B 、C 、D 气象区设计单回路和双回路，E 气象区设计单回路。
1.1.3 杆型分类本篇杆型按受力特点和用途分为直线杆、直线小转角杆、转角杆（含直线耐张杆）、终端杆和分支杆型，转角杆角度规划为0~5°，5~20°，20~40°，40~60°，60~90°。
双回路只设计直线杆型，直线杆的同杆架设低压情况仅考虑了电杆的强度，不设计具体杆型。
单回路：直线杆型5种，直线小转角杆型1种，分支杆型2种，转角杆型5种，终端杆型1种；双回路：直线杆型3种。
共计杆型17种，详见1.2设计图的图1.1-1直线杆型一览图和图1.1-2耐张杆型一览图。
1.1.4 同杆架设低压直线杆考虑与低压一回同杆架设（C ，E 气象区除外），转角杆不考虑带低压情况。
带低压时，只对10kV 导线截面为240mm 2带低压线导线截面为185mm 2和10kV 线导线截面为120mm 2带低压线导线截面为120mm 2两种情况进行荷载计算。
低压线与10kV 最下层横担垂直距离不小于1.2m 。
1.1.5 分支线情况分支线仅考虑单回路，并只对10kV 直线杆主线导线截面为240mm 2带分支线导线截面为185mm 2和10kV 主线导线截面为120mm 2带分支线导线截面为120mm 2两种情况进行荷载计算。

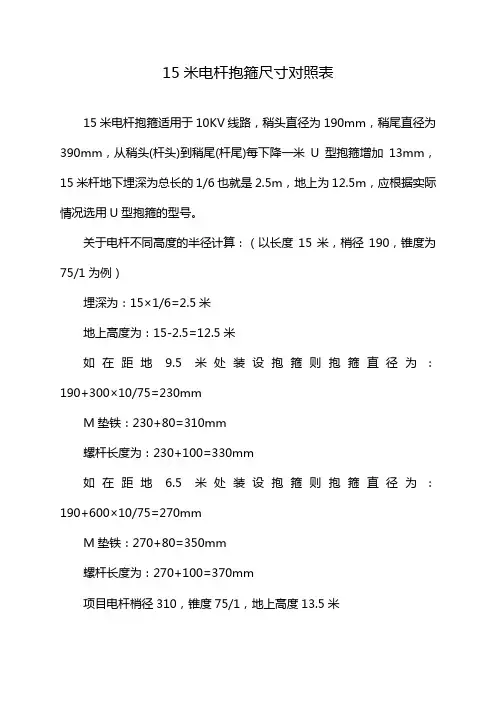

15米电杆抱箍尺寸对照表
15米电杆抱箍适用于10KV线路，稍头直径为190mm，稍尾直径为390mm，从稍头(杆头)到稍尾(杆尾)每下降一米U型抱箍增加13mm，15米杆地下埋深为总长的1/6也就是2.5m，地上为12.5m，应根据实际情况选用U型抱箍的型号。
关于电杆不同高度的半径计算：（以长度15米，梢径190，锥度为75/1为例）
埋深为：15×1/6=2.5米
地上高度为：15-2.5=12.5米
如在距地9.5米处装设抱箍则抱箍直径为：190+300×10/75=230mm
M垫铁：230+80=310mm
螺杆长度为：230+100=330mm
如在距地 6.5米处装设抱箍则抱箍直径为：190+600×10/75=270mm
M垫铁：270+80=350mm
螺杆长度为：270+100=370mm
项目电杆梢径310，锥度75/1，地上高度13.5米
双领线：310+150×10/75=330mm≈340mm 刀闸：340+300×10/75＝370mm
避雷器：370+100×10/75=383.33mm≈380mm 单领线：380+100×10/75=393.33mm≈390mm 开关：370＋300×10/75=410mm
开关处M垫铁：410+80=490mm
开关处螺杆长度：410+100=510mm
开关处滑眼距离：410+40=450mm。
环形混凝土电杆塔技术规范书中国铁塔股份有限公司文山州分公司2019年9月目录编制说明 (3)一、总则 (4)二、技术要求 (6)三、检验与厂验 (13)四、质量体系 (20)五、技术文件 (20)附录A 电杆塔力学性能试验方法 (21)编制说明为了在中国铁塔股份有限公司文山州分公司（以下简称文山公司）的无线覆盖工程中统一环形混凝土电杆塔的技术规范要求，施行最新的国家标准，强化工程管理，规范工程建设，特制定本技术规范书。
本技术规范书依据中华人民共和国国家标准GB/T 4623－2006《环形混凝土电杆》的技术要求进行编写。
本技术规范书以GB/T 4623－2006 为基础，针对文山公司对无线覆盖工程的质量要求，作了如下修订：（1）规定文山公司无线覆盖工程所用环形混凝土电杆塔须为全部预应力混凝土锥形电杆，且为整根杆，不采用组装杆。
（2）规定文山公司无线覆盖工程所用环形混凝土电杆塔的尺寸规格、外观质量及力学性能等要求。
（3）要求将电杆塔的标准埋设深度增加至电杆塔的临时标志中。
（4）增加了产品质量体系及技术文件的相关要求。
（5）本电杆塔设计基本风压为0.35kN/㎡，每根电杆塔最多设置3副天线，每副天线挂载面积不大于0.25㎡。
本技术规范书自发布之日起，在文山公司范围内作为设计、施工、监理、器材采购、招标文件和验收的技术依据。
一、总则1 范围本技术规范书规定了文山公司环形混凝土电杆塔的分类、原材料及构造、技术要求、试验方法、检验规则、标志与出厂证明书、贮存运输、质量体系及技术文件等内容。
本技术规范书适用于文山公司无线覆盖工程建设的设计、施工、监理、器材采购、招标文件和验收等。
2 规范性引用文件下列文件中的条款通过本技术规范书的引用而成为本技术规范书的条款。
凡是注日期的引用文件，其随后所有的修改单（不含勘误的内容）或修订版均不适用于本技术规范书。
凡是不注明日期的引用文件，其最新版本适用于本技术规范书。
GB/T 4623－2006 《环形混凝土电杆》GB l75 硅酸盐水泥、普通硅酸盐水泥GB l99 快硬硅酸盐水泥GB 748 抗硫酸盐硅酸盐水泥GB 1344 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB 1499 钢筋混凝土用热扎带肋钢筋GB/T 5223 预应力混凝土用钢丝GB/T 5223.3 预应力混凝土用钢棒GB/T 5224 预应力混凝土用钢绞线GB 8076 混凝土外加剂GB 13013 钢筋混凝土用热扎光圆钢筋GB/T 14684 建筑用砂GB/T 14685 建筑用卵石、碎石GB/T 50081 普通混凝土力学性能试验方法标准GB 50204 混凝土结构工程施工质量验收规范GBJ 107 混凝土强度检验评定标准JGJ 19 冷拨钢丝预应力混凝土构件设计与施工规程JGJ 63 混凝土拌合用水标准3 术语和定义下列术语和定义适用于本技术规范书。

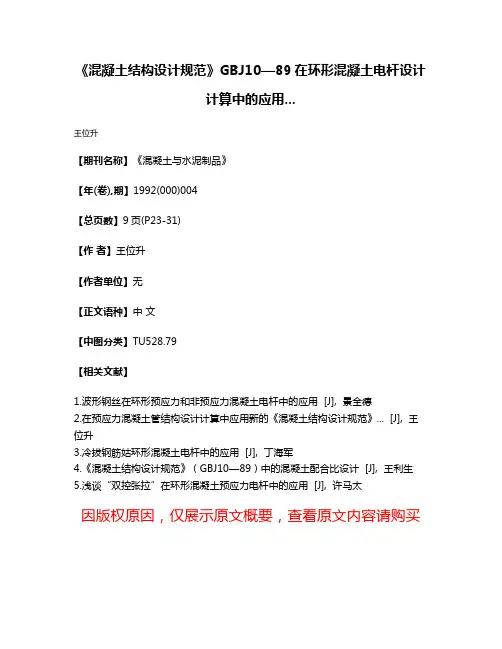

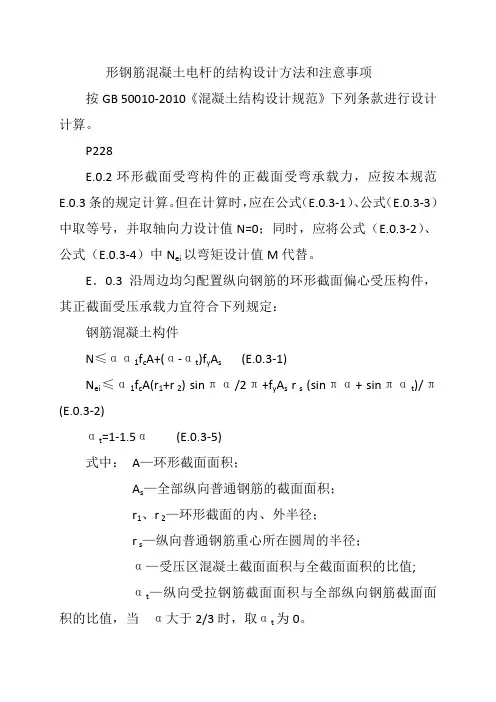

《混凝土结构设计规范》GBJ10—89在环形混凝土电杆设计
计算中的应用...
王位升
【期刊名称】《混凝土与水泥制品》
【年(卷),期】1992(000)004
【总页数】9页(P23-31)
【作者】王位升
【作者单位】无
【正文语种】中文
【中图分类】TU528.79
【相关文献】
1.波形钢丝在环形预应力和非预应力混凝土电杆中的应用 [J], 景全德
2.在预应力混凝土管结构设计计算中应用新的《混凝土结构设计规范》... [J], 王位升
3.冷拔钢筋姑环形混凝土电杆中的应用 [J], 丁海军
4.《混凝土结构设计规范》（GBJ10—89）中的混凝土配合比设计 [J], 王利生
5.浅谈“双控张拉”在环形混凝土预应力电杆中的应用 [J], 许马太
因版权原因，仅展示原文概要，查看原文内容请购买。

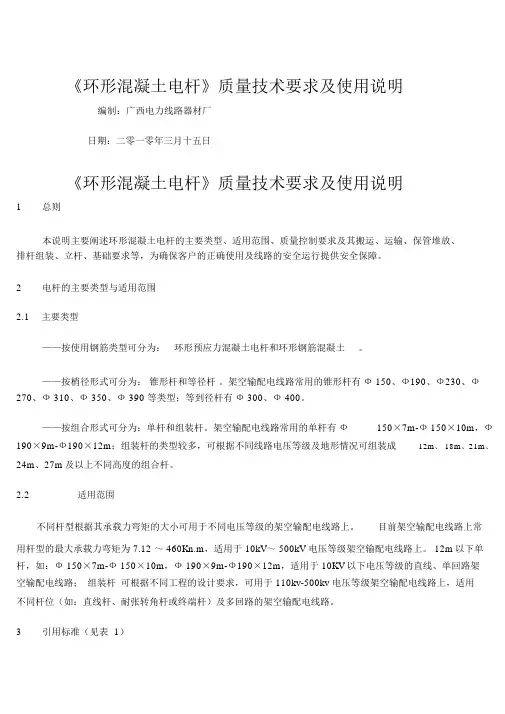

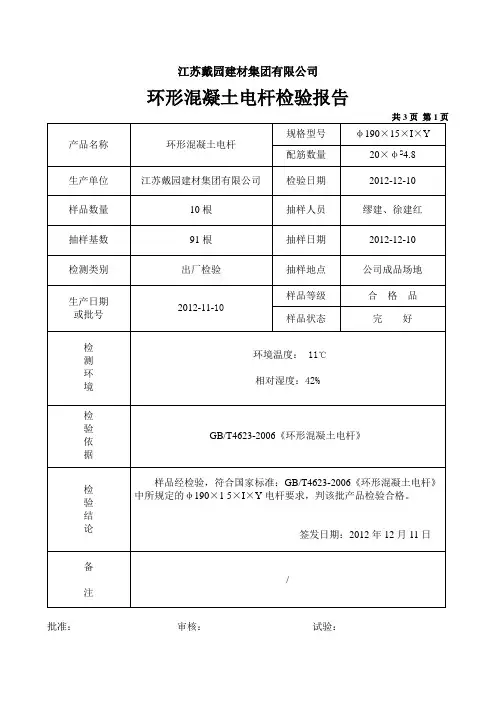

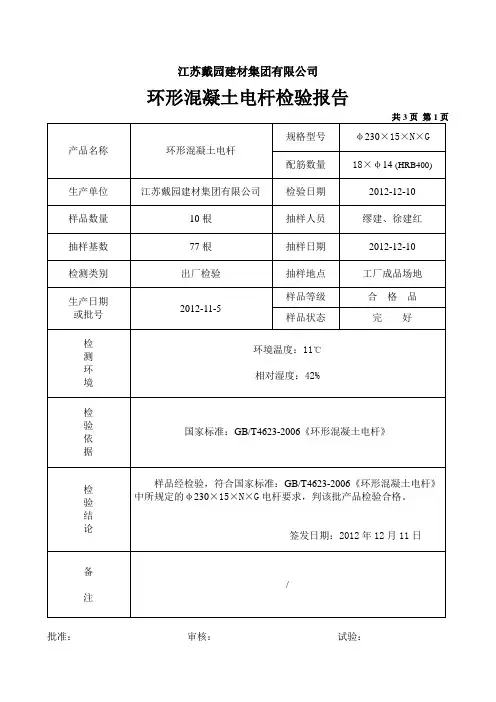

《环形混凝土电杆》质量技术要求及使用说明编制：广西电力线路器材厂日期：二零一零年三月十五日《环形混凝土电杆》质量技术要求及使用说明1总则本说明主要阐述环形混凝土电杆的主要类型、适用范围、质量控制要求及其搬运、运输、保管堆放、排杆组装、立杆、基础要求等，为确保客户的正确使用及线路的安全运行提供安全保障。
