太阳能热水系统的性能测试和分析太阳能热水系统作为利用太阳能进行热水供应热量的一种方式，已经被广泛地应用于各大工业领域、居民区等场合，得到了消费者的广泛认可和使用。
然而，作为一种创新的能源科技，太阳能热水系统的性能尚未得到全面的评估和测试，因此本文试图对太阳能热水系统的性能进行测试和分析，以期为大家进一步了解这一新型技术提供参考。
一、太阳能热水系统的结构和原理太阳能热水系统一般由太阳能集热器、热水储藏器、控制系统和管路系统等组成。
在太阳能集热器的投影面积上，通过吸取太阳光能，使得工作流体得到了升温，产生了热。
热水储藏器通过接收集热器的热量，将其存储起来，使得用户在需要热水的时候能够随时放取。
控制系统则用于控制热水的流动和储藏，并协调各个部件之间的联系。
二、性能测试过程对于太阳能热水系统的性能测试，主要包括以下内容：1. 海拔高度对性能的影响测试：这一步需要对太阳能集热器的海拔高度进行不同的测试，来看看海拔高度对太阳能集热器的采集效率是否有影响。
2. 太阳能集热器的温度响应测试：通过对不同天气条件下太阳能集热器的温度响应进行分析，来看看天气条件对太阳能集热器的性能有什么影响。
3. 吸热垫的性能测试：通过比较吸热垫和普通垫子的温度，来评估吸热垫对太阳能热水系统的性能表现。
4. 太阳能集热器温度分布测量：通过测量太阳能集热器板块的温度分布情况，来评估太阳能集热器的热量收集能力。
5. 动态测试：通过系统控制装置，太阳能热水系统的运行状态进行动态测试，来评估系统性能。
三、性能分析在对太阳能热水系统进行测试之后，需要将测试数据进行统计和分析。
这里简单介绍几个性能分析的指标：1. 系统热效率：系统热效率是衡量太阳能热水系统性能的一个重要指标，通过对热能输入与输出的对比，来评估太阳能热水系统的热利用效率。
2. 集热器收集效率：收集效率是集热器的另一个重要性能指标，它是指集热器从太阳光中采集热能的能力，与太阳能热水系统的整体性能密切相关。

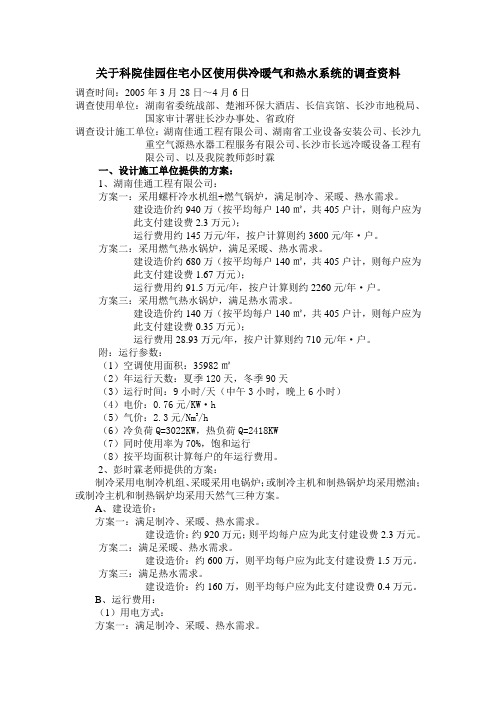

关于科院佳园住宅小区使用供冷暖气和热水系统的调查资料调查时间：2005年3月28日～4月6日调查使用单位：湖南省委统战部、楚湘环保大酒店、长信宾馆、长沙市地税局、国家审计署驻长沙办事处、省政府调查设计施工单位：湖南佳通工程有限公司、湖南省工业设备安装公司、长沙九重空气源热水器工程服务有限公司、长沙市长远冷暖设备工程有限公司、以及我院教师彭时霖一、设计施工单位提供的方案：1、湖南佳通工程有限公司：方案一：采用螺杆冷水机组+燃气锅炉，满足制冷、采暖、热水需求。
建设造价约940万（按平均每户140㎡，共405户计，则每户应为此支付建设费2.3万元）；运行费用约145万元/年，按户计算则约3600元/年·户。
方案二：采用燃气热水锅炉，满足采暖、热水需求。
建设造价约680万（按平均每户140㎡，共405户计，则每户应为此支付建设费1.67万元）；运行费用约91.5万元/年，按户计算则约2260元/年·户。
方案三：采用燃气热水锅炉，满足热水需求。
建设造价约140万（按平均每户140㎡，共405户计，则每户应为此支付建设费0.35万元）；运行费用28.93万元/年，按户计算则约710元/年·户。
附：运行参数：（1）空调使用面积：35982㎡（2）年运行天数：夏季120天，冬季90天（3）运行时间：9小时/天（中午3小时，晚上6小时）（4）电价：0.76元/KW·h（5）气价：2.3元/Nm3/h（6）冷负荷Q=3022KW，热负荷Q=2418KW（7）同时使用率为70%，饱和运行（8）按平均面积计算每户的年运行费用。
2、彭时霖老师提供的方案：制冷采用电制冷机组、采暖采用电锅炉；或制冷主机和制热锅炉均采用燃油；或制冷主机和制热锅炉均采用天然气三种方案。
A、建设造价：方案一：满足制冷、采暖、热水需求。
建设造价：约920万元；则平均每户应为此支付建设费2.3万元。
方案二：满足采暖、热水需求。
供暖系统性能测试报告测试日期：20XX年XX月XX日测试概况：本次测试旨在对供暖系统的性能进行全面评估，包括供暖效果、能源消耗、环境适应能力等方面。
通过综合评估，以期为供暖系统的改进和优化提供科学依据。
一、测试对象及范围本次测试对象为XX小区内的供暖系统，涵盖了所有供暖设备和管网系统。
二、测试方法1. 温度测量：在供暖系统的各个关键位置安装温度传感器，实时测量并记录供水和回水的温度。
2. 瞬时热功率测量：采用热功率计仪器对供暖系统进行测量，记录供暖系统在实际运行中的瞬时热功率。
3. 室内温度均匀性测试：在供暖期间，在小区内的不同位置安装室内温度传感器，监测并记录室内温度变化。
4. 能源消耗测试：通过检测电表、水表等设备，测量供暖系统运行期间的能源消耗情况。
三、测试结果与分析1. 供暖效果评估：测试期间，供暖系统的供水温度稳定在X℃，回水温度约为X℃。
通过对室内温度的监测以及用户反馈，供暖系统在整个小区内实现了良好的供暖效果，没有出现明显的温度不均匀现象。
2. 瞬时热功率评估：供暖系统在测试期间，瞬时热功率平均为X kW，峰值热功率为X kW。
该数值表明供暖系统在高峰期能够满足用户的供暖需求，保证供暖质量。
3. 能源消耗评估：测试时间内，供暖系统的总能源消耗为X kWh，平均每小时消耗X kWh。
通过对能源消耗数据的分析，可以发现供暖系统在能源利用上存在一定的潜力和改进空间，可以进一步优化能源利用效率。
4. 环境适应能力评估：供暖系统在测试期间，能够稳定且快速地响应温度变化，具备良好的环境适应能力，并且在供暖过程中未出现明显的噪音或振动问题。
四、改进建议1. 提高能源利用效率：通过采用更高效的供暖设备、完善管网系统等措施，进一步提升供暖系统的能源利用效率，减少能源消耗。
2. 优化温度控制策略：根据室内温度变化和用户需求，合理调整供水温度和供暖功率，实现更精确、智能的温度控制。
3. 定期维护保养：建议制定定期的供暖设备维护计划，保障设备的正常运行和使用寿命。
室内供暖系统水压试验与调试检验批质量验收记录一、验收项目1.室内供暖系统水压试验与调试检验批质量验收二、验收人员1.业主代表：XXX2.监理单位代表：XXX3.施工单位代表：XXX三、验收时间1.年月日四、验收地点1.施工现场五、验收内容1.检查供暖系统的水压测试结果和调试情况；2.检查供暖系统的安全性和稳定性；3.检查供暖系统的水泵、阀门、温控装置等设备的正常运行情况；4.检查供暖系统的管道安装质量和疏通状况；5.检查供暖系统的温度控制和调节功能；6.检查供暖系统的水循环和排放设备的运行情况；7.检查供暖系统的附属设备如压力表、阀门等设备的安装情况；8.检查供暖系统的绝缘和防漏设施；9.检查供暖系统的防火状况；10.对供暖系统进行功能测试；11.其他相关验收内容。
六、验收结果1.供暖系统水压试验合格；2.供暖系统调试检验合格；3.供暖系统安全性和稳定性合格；4.供暖系统设备运行正常；5.供暖系统管道安装质量良好；6.供暖系统温度控制和调节功能正常；7.供暖系统水循环和排放设备运行正常；8.供暖系统附属设备安装合格；9.供暖系统绝缘和防漏设施达到要求；10.供暖系统防火状况合格；11.供暖系统功能测试通过。
七、验收结论根据以上验收结果，室内供暖系统水压试验与调试检验批质量经验经检查全部合格，达到设计及相关标准要求，可以进行下一步工作。
八、存在问题及整改措施1.（列出存在问题的具体内容，例如：供暖系统管道连接处出现漏水现象）2.建议施工单位在规定时间内对问题进行整改，确保供暖系统的正常运行和使用。
九、备注1.（填写备注信息。
供热系统（管道）压力测试方案1. 测试目的确保供热系统管道在运行前达到设计压力，无泄漏、破裂等安全隐患，保证供热系统的安全、稳定运行。
2. 测试范围本次测试范围包括：热水管网、蒸汽管网、凝结水管网、补水管网等供热系统管道。
3. 测试方法3.1 准备工作1. 确保测试管道内的杂物已被清理干净。
2. 准备测试用的压力表、阀门、泵、泄漏检测设备等。
3. 对测试人员开展安全培训，确保测试过程中人身安全。
3.2 测试步骤1. 管道清洗：利用清洗设备对管道进行清洗，确保管道内无杂质。
2. 管道吹扫：通过压缩空气对管道进行吹扫，检查管道内是否有异物。
3. 安装测试设备：在管道合适的位置安装压力表、阀门等测试设备。
4. 缓慢升压：开启泵，缓慢增加管道压力，每阶段压力升高不超过0.5MPa。
5. 压力稳定：在压力稳定后，观察压力表读数1小时，确保压力稳定。
6. 泄漏检查：在整个压力测试过程中，利用泄漏检测设备检查管道是否有泄漏。
7. 数据记录：记录测试过程中的压力数据，包括压力稳定时的最大压力。
8. 降压卸载：测试完成后，缓慢降低管道压力，直至压力降至常压。
4. 测试标准1. 管道压力应达到设计压力的1.25倍。
2. 测试过程中，管道压力波动不应超过0.1MPa。
3. 管道在设计压力下稳定时间应不少于1小时。
4. 管道无泄漏、破裂等现象。
5. 安全措施1. 测试前对测试人员进行安全培训，确保测试过程安全。
2. 测试过程中应有人监控，遇到紧急情况立即采取措施。
3. 现场应配备急救用品、消防器材等。
6. 质量控制1. 测试设备应定期进行校验，确保设备准确可靠。
2. 测试数据应真实、完整、准确记录，并保存至少一年。
3. 测试结果不合格的管道，应进行整改，直至符合要求。
7. 责任主体1. 供热系统管道压力测试由施工单位负责。
2. 监理单位对测试过程进行监督，确保测试合规。
3. 运维单位负责对测试合格的管道进行运行和维护。
高层住宅单一热源供暖的采暖系统分析摘要：本文在高层住宅每个单一热源热水器供热特性曲线的基础上，变换实验运行的温度、流量参数多次测试，得到每种类型热水器在制热量上的供热特征，对之后各组组合方式运行参数的制定和调节起到指导意义。
关键词：高层住宅单一热源供暖采暖系统中图分类号：tu832文献标识码：a 文章编号：1.多运行参数下太阳能热水器供热特征太阳能热水器的制热量与制热能力受到天气因素的影响较大，因此太阳能热水器对于采暖系统的供热特性取决于其在测试运行时的定制温度和控制流量。
上述两项参数直接影响太阳能热水器的持续稳定供热时间。
图1和图2分别所示了太阳能热水器在不同定制温度和控制流量的情况下的供热特征曲线。
两组测试的太阳能热水器均为满容积（约为 120l）状态，并且储水箱内水温保持在 70℃，向地板供水时热水器无上水。
图1太阳能热水器 41℃供回水特性图图1的实验参数为供热管路干路流量 q = 200l/h，太阳能热水器所供给的热水与系统集水箱中的冷水在埋地盘管入口处进行冷热混水，根据 theat =70℃， t cold =27 ℃，混水流量按照热冷比 1:2 控制，定制系统的入水端温度t mix =41 ℃，可持续供热时间t =120min。
图2太阳能热水器 48℃供回水特性图图2的实验参数为供热管路干路流量 q = 200l/h，太阳能热水器所供给的热水与系统集水箱中的冷水在埋地盘管入口处进行冷热混水，根据theat =70℃， t cold =26 ℃，混水流量按照热冷比 1:1 控制，定制系统的入水端温度 t mix =48 ℃，可持续供热时间t =70min。
对比不同实验参数下太阳能热水器为系统供热的温度-时间曲线，供热特征表现在因采暖地板入水端定制温度的不同而引起的热水器持续供热时间的长短差异。
具有提供较高热品质热水的时间短，提供较低热品质热水的时间长的矛盾存在。
因此，在保证房间供热热负荷的前提下，合理定制地板采暖系统的入水端温度，尽量使得太阳能热水器的供热持续时间增加，是有利于实现节能的控制措施。
小区供暖系统设计与维护问题分析发表时间：2017-10-27T14:31:25.333Z 来源：《建筑学研究前沿》2017年第15期作者：潘必亮[导读] 我们要切实掌握供暖系统设计与维护要点，力求全面提高我国供暖系统设计与维护有效性，从而提高供热的社会效益。
中国十七冶集团有限公司南京工程设计分公司江苏南京 210000摘要：随着社会经济的不断发展，建筑供暖系统设计与维护的重要性日渐突出，良好的供暖系统设计与维护能够提升建筑的整体使用性能。
据此，我们要切实掌握供暖系统设计与维护要点，力求全面提高我国供暖系统设计与维护有效性，从而提高供热的社会效益，并获得较大的经济效益。
关键词：供暖系统设计；维护；节能；控制前言：居住小区供暖质量涉及经济性以及社会性较为突出，如小区供暖质量较差，会引起小区居民对于供暖企业以及社会的不满，并且增加供暖企业运营成本，同时随着社会对节能问题越来越重视，因此我们有必要加强对小区供暖系统设计与维护中的存在的问题进行相关研究。
1小区集中供热方式概述小区集中供暖系统主要由热源、一次供热管网、热力站、二次供热管网、用户取暖设备组成。
热源形式很多，目前广泛应用的主要有热电厂和区域锅炉房，对于以区域锅炉房作为热源的集中供热系统，在只有供暖、通风和热水供应热负荷的情况下，应采用热水为热媒，设计供水温度一般采用110-150℃，回水温度采用70℃或更低。
热媒通过一次供暖管网输送至小区热力站，然后由热力站经二次供热管网向一个或几个街区的多栋建筑分配热能，二次网供水温度不宜大于85℃，回水温度不宜大于65℃，用户取暖设备主要采用散热器或地暖系统，以此为用户提供供暖服务。
2小区集中供热存在的问题（1）没有充分掌握供暖用户的资料，考察不够全面，忽略了很多潜在影响因素，导致设计工况与实际工况不完全匹配，系统工作不够稳定，从而导致热源不必要的浪费。
（2）系统出现故障时没有及时报警提醒，从而导致用户水温不均匀，用户体验不佳。
安徽省某住宅小区太阳能热水系统检测及能效评估以安徽省黟县某住宅小区的太阳能热水系统为例，较为详细地介绍了能效评估的基本方法与内容，通过开展现场测试得到实际检测数据，以此计算出系统能效测评的参数，从而对太阳能热水系统能效等级进行判定，同时评估了系统的环境效益和经济效益，以此全面分析系统性能。
标签：太阳能热水；能效评估；测试；效益如今能源危机日益严重，国家大力推进绿色环保、节能减排发展理念，对建筑节能要求不断深化和提高，使得可再生能源技术在我国得到了广泛的应用和推广[ ][ ]。
其中，太阳能因其技术成熟和性能安全成为最具发展潜力的可再生能源[ ][ ]，作为取之不尽用之不竭的清洁能源，如今市场利用率不断扩大。
为了能够更好地评判太阳能热水系统，进而增加太阳能应用的推广，结合工程实例开展太阳能热水系统能效测评相关工作，分析其各项效益指標，是非常有必要的[ ]。
本文通过现场检测安徽黟县某住宅小区太阳能热水系统的运行参数，计算并分析该系统的实际应用性能指标和能效等级。
1、工程概况该住宅小区位于黄山市黟县，总建筑面积31.92m2，工程安装多台全玻璃真空集热管太阳能热水器，共计为90户住户独立提供太阳能生活热水。
2、测评方案2.1检测依据检测依据有《可再生能源建筑应用工程评价标准》[ ]（后简称《标准》），《可再生能源建筑应用示范项目测评导则》[ ]，《太阳能热水系统性能评定规范》[ ]及该住宅小区太阳能光热水系统验收资料和运行调试资料等。
2.2测试条件太阳能热水系统的短期测试应在连续运行的状态下完成，运行工况应尽量接近系统的设计工况，测试期间的系统平均负荷率不应小于50%。
测试的室外环境平均温度的允许范围应为年平均环境温度±10℃。
2.3检测仪器该项目的检测采用可再生能源太阳能应用能效检测系统设备，检测仪器及性能参数如表1所示。
仪器经过安徽省计量院检定，在检定有效期内。
3、检测记录与数据分析3.1检测布置《标准》规定，同一类型太阳能热水系统被测试数量应为该类型系统总数量的2%，且不得少于1套，因该小区有90户太阳能供热水系统，所以随机抽检1套太阳能供热水系统。
