【专项习题】包头物理电流和电路专项综合练习题(含答案解析)

  • 格式：doc
  • 大小：316.50 KB
  • 文档页数：14

【专项习题】包头物理电流和电路专项综合练习题（含答案解析）一、选择题1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A. L1与L2串联B. 电流表A1测L1的电流C. 当开关S2断开时，通过L1的电流变小D. 当开关S2断开时，电流表A2的电流变小【答案】D【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意；B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意．故答案为：D．【分析】先分析电流的路径，判断串并联，，A1、L2、S2三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.2．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。

故答案为：C【分析】结合串并联电路的特点分析解答即可.3．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC. 当P在中点时，电子元件与滑动变阻器的电压之比为1∶1D. 为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω--70Ω【答案】D【解析】【解答】A、由图乙可知电子元件工作时，电压与电流的关系不是经过坐标原点的一条直线，电压与电流的比值是变化的，即电阻是变化的，A不符合题意；B、由图乙知电子元件处于正常工作状态时，电路中的最小电流为0.1A，电路消耗的最小功率为P＝UI=9Ｖ×0.1Ａ=0.9W，B不符合题意；C、当P在中点时，滑动变阻器接入电路的阻值为50Ω；由图乙可知电子元件处于正常工作状态时的电阻最小值为R1==10Ω，最大值为R1==20Ω,根据串联分压的规律可知，电子元件正常工作时的电阻与滑动变阻器的电阻不相等，那么电子元件与滑动变阻器的电压之比不可能为1:1，C不符合题意；D、当电路中的电流为0.4A时，滑动变阻器的阻值最小，由图乙知此时电子元件两端的电压为4V，滑动变阻器两端的电压为U p=9V-4V=5V,R p==12.5Ω；当电路中的电流为0.1A时，滑动变阻器的阻值最大，由图乙知此时电子元件两端的电压为2V，滑动变阻器两端的电压为U p=9V-2V=7V,Rp==70Ω，D符合题意。

故答案为：D。

【分析】A、从图象可知，电流与电子元件两端的电压不是正比关系分析判断；B、电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求；C、当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比；D、由图象可知，电路电流最小为0.1A，电流最大为0.4A，根据图乙找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路的电阻．4．关于电路，下列说法中错误的是（）A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置【答案】 D【解析】【解答】解：A、电源的作用是提供电能；A符合题意，不符合题意；B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。

故答案为：D。

【分析】结合电路的构成及三种状态分析解答即可.注意将电源的正、负极直接用导线连接在一起的电路称为短路.5．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．6．如图所示的电路，当开关S1、S2均闭合后，则（）A. L1、L2都能发光B. L1、L2都不能发光C. L1能发光，L2不能发光D. L1不能发光，L2能发光【答案】 B【解析】【解答】由图示可知，当开关S1、S2均闭合后，会短路电源，两个灯泡将都不能发光，B符合题意.故答案为：B。

【分析】在并联电路中用电器短路时，所有用电器都不能工作。

7．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A. 塑料吸盘“粘”在光滑的瓷砖上B. 黑板擦“粘”在磁性黑板上C. 化纤布料衣服易“粘”在身上D. 两个铅块削平后挤压，“粘”在一起【答案】 C【解析】【解答】解：用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。

A、挤出吸盘中的空气，在大气压的作用下吸盘就能“粘”在光滑的瓷砖上。

A不符合题意；B、磁性黑板擦能“粘”在竖直的黑板上，是由于摩擦力与重力平衡。

B不符合题意；C、化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的衣服与人体摩擦）。

C符合题意；D、两个铅柱底面削平挤压后能粘在一起，这是分子引力作用的结果。

D不符合题意；故答案为：C【分析】头发容易被梳子“粘”起，这是摩擦起电现象，据此逐一分析选项即可.8．如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 开关S2控制整个电路【答案】A【解析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C 错误；D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误．故选A．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．9．为了提高学生应用能力保护国家资产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了下列四幅图中符合要求的电路图是（）A. B. C. D.【答案】 A【解析】【解答】解：由题意可知，办公室内的指示灯是由两个开关控制的，当两个开关都闭合时，灯才亮，说明两个开关是串联的，A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求；B、两个开关都闭合时，灯泡和电源都被短路，不符合要求；C、图中两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求；D、当S1闭合时，电源被短路，不符合要求。

故答案为：A。

【分析】结合题意，只有当两扇门都关上时，办公室内的指示灯才会亮，两个开关控制一个指示灯，所以两个开关为串联，据此结合选项逐一分析.10．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．11．人类在探索自然规律的过程中，总结出了许多科学研究方法，如：“控制变量法”、“等效替代法”、“类比法”、“理想模型法”等。

下面是初中物理中的几个研究实例：①研究电流时，把电流比作水流；②研究磁场时，引入“磁感线”；③研究动能与速度的关系时，让物体的质量保持不变；④研究光的传播时，引入“光线”。

其中，采用了相同研究方法的是（）A. ①和②B. ②和③C. ②和④D. ③和④【答案】C【解析】【解答】①研究电流时，把电流比作水流；采用的是类比法；②研究磁场时，引入“磁感线”；采用的是理想模型法；③研究动能与速度的关系时，让物体的质量保持不变；采用的是控制变量法；④研究光的传播时，引入“光线”；采用的是理想模型法；比较可知：②和④都采用的是理想模型法；故选：C12．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，可以看到塑料绳的细丝纷纷散开，产生这种现象的原因是（）A. 大气有压力B. 分子间有相互作用力C. 磁极间有相互作用力D. 电荷间有相互作用力【答案】 D【解析】【解答】解：塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，D符合题意。

故答案为：D。

【分析】摩擦起电，细丝带了同种电荷，同种电荷相互排斥.13．在甲图中，两灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中不正确的是（）A. 当L2两端电压为1.5V时，通过它的电流为0.15AB. 滑动变阻器的最大阻值为30ΩC. 此时电路中的电流为0.15AD. L1的额定功率为0.45W【答案】B【解析】【解答】A、由图像可知，当L2两端电压为1.5V时，通过它的电流为0.15A，A不符合题意；CD、由图象可知 , L1的电压为3V时，通过的电流0.15A , L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以, 正常发光的灯泡是L1 , 其额定功率P1＝U1I1＝3V×0.15A＝0.45W，CD不符合题意；B、当滑动变阻器的滑片滑至中点时，正常发光的灯泡是L1 , 电路中的电流为0.15A，L2 两端的电压为1.5V，滑动变阻器两端的电压：U滑＝U−U1-U2＝＝6V−3V－1.5V＝1.5V，根据串联电路的电流相等可得＝0.15A即＝0.15A，解得：R滑＝20Ω .故答案为：B .【分析】A、由图像可知，当L2两端电压为1.5V时，通过它的电流为0.15A；CD、由图象可知 , L1的电压为3V时，通过的电流0.15A , L2的电压为2V时通过的电流大于0.15A所以 , 正常发光的灯泡是L1 , 此时电路中的电流为0.15A，利用P＝UI计算出它的额定功率；B、当滑动变阻器的滑片滑至中点时，正常发光的灯泡是L1 , 根据串联电路电压的规律求出滑动变阻器两端的电压，利用欧姆定律的变形公式计算滑动变阻器的最大阻值 .14．如图所示，在做“探究二力平衡条件”实验时，选用质量较小的卡片，目的是忽略小卡片的重力对实验的影响。

合集下载

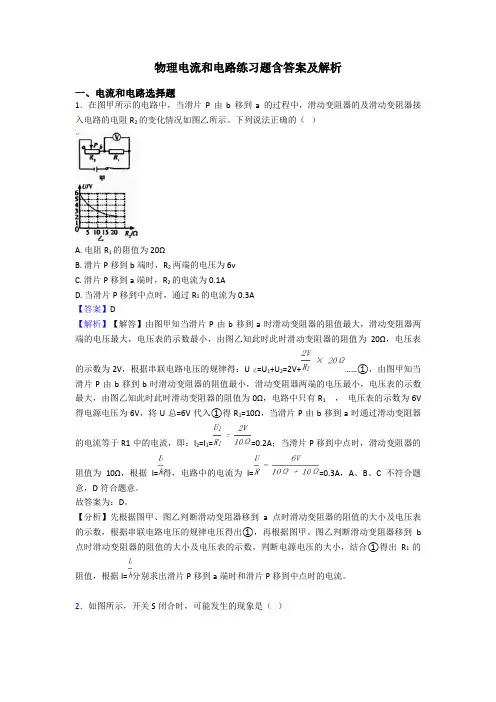

物理电流和电路练习题含答案及解析

物理电流和电路练习题含答案及解析

物理电流和电路练习题含答案及解析一、电流和电路选择题1．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

下列说法正确的（）A. 电阻R1的阻值为20ΩB. 滑片P移到b端时，R2两端的电压为6vC. 滑片P移到a端时，R2的电流为0.1AD. 当滑片P移到中点时，通过R1的电流为0.3A【答案】D【解析】【解答】由图甲知当滑片P由b移到a时滑动变阻器的阻值最大，滑动变阻器两端的电压最大，电压表的示数最小，由图乙知此时此时滑动变阻器的阻值为20Ω，电压表的示数为2V，根据串联电路电压的规律得：U总=U1+U2=2V+……①，由图甲知当滑片P由b移到b时滑动变阻器的阻值最小，滑动变阻器两端的电压最小，电压表的示数最大，由图乙知此时此时滑动变阻器的阻值为0Ω，电路中只有R1，电压表的示数为6V 得电源电压为6V，将U总=6V代入①得R1=10Ω，当滑片P由b移到a时通过滑动变阻器的电流等于R1中的电流，即：I2=I1==0.2A；当滑片P移到中点时，滑动变阻器的阻值为10Ω，根据I=得，电路中的电流为I==0.3A，A、B、C不符合题意，D符合题意。

故答案为：D。

【分析】先根据图甲、图乙判断滑动变阻器移到a点时滑动变阻器的阻值的大小及电压表的示数，根据串联电路电压的规律电压得出①，再根据图甲、图乙判断滑动变阻器移到b 点时滑动变阻器的阻值的大小及电压表的示数，判断电源电压的大小，结合①得出R1的阻值，根据I=分别求出滑片P移到a端时和滑片P移到中点时的电流。

2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．4．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

【物理】 电流和电路练习题(含答案)

【物理】 电流和电路练习题(含答案)

【物理】电流和电路练习题(含答案)一、电流和电路选择题1．家用日光灯正常工作时的电流约为（）A. 0.2安B. 1.5安C. 10安D. 220安【答案】A【解析】【解答】解：家庭电路中的电压为220V，常用日光灯的电功率为40W，由P=UI可得：I= = ≈0.18A，接近0.2A，A符合题意．故答案为：A．【分析】灯泡的电流一般较小，不足1A.2．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大【答案】A【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.3．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.4．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

【专项习题】呼和浩特中考物理电流和电路检测试题(含答案解析)

【专项习题】呼和浩特中考物理电流和电路检测试题(含答案解析)

【专项习题】呼和浩特中考物理电流和电路检测试题（含答案解析）一、选择题1．下面是小宁在“物理学习笔记”中的摘录，其中正确的是（）A. 原子是由中子和质子组成B. 半导体材料可以做发光二极管C. 超导体材料适合做灯丝D. 铜丝、铅笔芯、塑料都是导体【答案】B【解析】【解答】解：A、原子是由原子核和核外电子组成的，A不合题意；B、半导体材料可以做发光二极管，B符合题意；C、超导体材料电阻为0，不能产生热量，不适合做灯丝，C不合题意；D、塑料属于绝缘体，D不合题意 .故答案为：B．【分析】A、原子是由原子核和核外电子组成的，原子核由质子和中子组成；B、半导体材料可以做发光二极管，二极管具有单向导电性；C、灯泡是利用电流的热效应工作的，灯丝不能用超导体制作；D、铜丝、铅笔芯是导体；塑料都是绝缘体 .2．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；故答案为：D。

【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．4．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.5．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

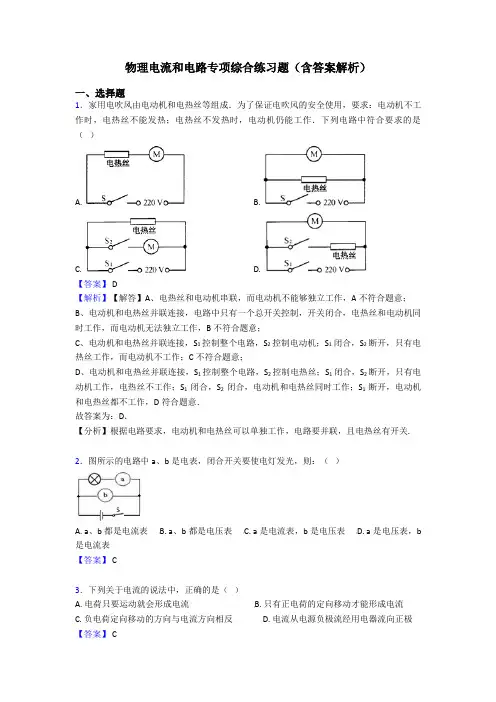

物理电流和电路专项综合练习题(含答案解析)

物理电流和电路专项综合练习题(含答案解析)

物理电流和电路专项综合练习题（含答案解析）一、选择题1．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A. B.C. D.【答案】 D【解析】【解答】A、电热丝和电动机串联，而电动机不能够独立工作，A不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作，B不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；C不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，D符合题意．故答案为：D．【分析】根据电路要求，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关. 2．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C3．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。

C符合题意；D、在电源的外部，电流的方向是从正极流向负极。

D不符合题意；故答案为：C。

【分析】电荷的定向移动形成电流；规定：正电荷移动的方向是电流的方向.在电源的外部，电流的方向是从正极流向负极；电源内部则恰好相反.4．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。
