用SolidWorks顺手画一个管路系统，犹如探囊取物一般简单大国工程师 2019-01-04 10:41:45装配体三个零件管路1管路2管路3建模过程：画图前先在插件里打开管路插件——Routing 此图用的是SolidWorks2017版此图用到的所有零件都是软件自带的1.新建装配体，在设计库里找到routing ——piping——equipment把里面的水罐和水泵拖到装配体当中软件提示要先保存装配体，那就保存吧当拖入水灌水，软件提示插入一个新线路的子装配体，这里只要水罐的零件，不要子装配体，所以点红叉。

再复制一个水罐，同样只要零件，不要子装配体拖入水泵，只要零件，不要管路的子装配体2.用配合调整三个零件的位置，然后固定。

水泵距离水罐远一点，方便后面的操作。

3.在piping——flanges拖出一个法兰。

当靠近水罐的法兰时，软件会自动选择规格并配合。

4.因为这次要生成一个管路的子装配体，所以要打钩。

5.给另一个水罐也拖一个法兰。

6.用草图的直线连接两个端点，便会自动生成管道。

7.给水泵添加一个法兰。

8.草绘直线后自动生成管道。

9.但是水泵的管道太粗，无法和水罐的管道连接。

这里添加一个变径接头( piping——reducers ) 。

直接把接头拖到管道上就行。

10.再给水罐之间的管道添加一个三通，按Tab键可以切换三通的方向。

11.两个草图相交，剪裁，再添加一个圆角。

12.给管道上在添加几个阀门。

13.第一条管道完成，退出草图。

退出编辑红圈里的子装配体就是上面绘制的管路14.可以开始绘制第二条管路了。

15.给水罐顶部添加两个法兰，用直线连接端点。

16.拖一个球阀到草图上。

17.退出草绘，拖出子装配编辑，第二个管路绘制完成。

18.还可以再绘制第三条管路，方法是相同的。

先给水罐底部添加两个法兰和一个三通再给水泵侧面添加一个法兰然后用直线连接再给线路上拖一些其他东西19.完成，此图包含三个大零件（水罐和水泵），3个管路子装配体（每个子装配体里有许多软件生成的零件和路线）。

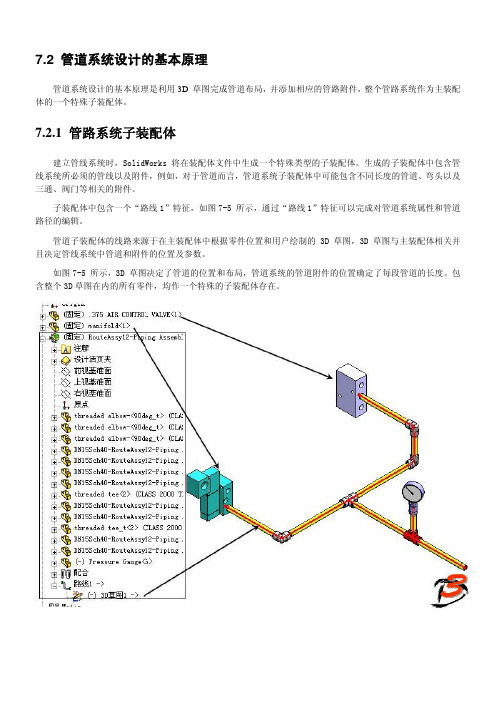

7.2 管道系统设计的基本原理管道系统设计的基本原理是利用3D 草图完成管道布局，并添加相应的管路附件，整个管路系统作为主装配体的一个特殊子装配体。

7.2.1 管路系统子装配体建立管线系统时，SolidWorks将在装配体文件中生成一个特殊类型的子装配体。

生成的子装配体中包含管线系统所必须的管线以及附件，例如，对于管道而言，管道系统子装配体中可能包含不同长度的管道、弯头以及三通、阀门等相关的附件。

子装配体中包含一个“路线1”特征，如图7-5 所示，通过“路线1”特征可以完成对管道系统属性和管道路径的编辑。

管道子装配体的线路来源于在主装配体中根据零件位置和用户绘制的3D 草图，3D 草图与主装配体相关并且决定管线系统中管道和附件的位置及参数。

如图7-5 所示，3D 草图决定了管道的位置和布局，管道系统的管道附件的位置确定了每段管道的长度。

包含整个3D草图在内的所有零件，均作一个特殊的子装配体存在。

7.2.2 管道系统中的零件如图7-5 所示，一般来说，在管道系统中包含如下几类零件：‰ 管道管道系统中的管子零件（Pipe或Tube）。

应在管道零件定义管道的直径（标称直径）和壁厚等级（例如，Sch40），这两个参数用于确定管道系统中管道规格并用于筛选管道系统中的其他管路附件。

由于管子名义直径众多，在加上壁厚等级的组合，管子的规格也非常多。

一般说来，在管子零件中应使用系列零件设计表完成各种管子规格的定义。

‰ 管路附件一般说来，管路附件是指管路系统中应用的标准附件，例如弯头、三通、接头、管帽或法兰等标准零件。

系统在利用3D草图建立管道系统时，可以直接应用不同形式的弯头；而对于三通或法兰类型的附件，需要用户自行添加。

‰ 其他零件其他的管路零件，例如用户自定义的非标准管路端头、压力表、阀门等相关的零件。

管路系统中的这些零件也可以广义地称为“管路附件”。

7.2.3 连接点和步路点连接点是管路附件零件中的一个点。

第7章管道系统设计SolidWorks Routing 是 SolidWorks 专门用于管路系统和电缆设计的一个插件，完全与SolidWorks 无缝集成。

利用 SolidWorks Routing，用户可以快速、高效地完成大部分用于气体和液体传输设备的管路系统。

本章主要介绍SolidWorks Routing 插件的管道和管筒设计功能，包含如下内容：管路设计介绍管道零件和管路附件库管道设计相关知识管道和管筒设计步骤7.1 SolidW orks Routing 简介利用 SolidWorks Routing，用户可以完成管道路线、管筒路线以及电力电缆和线束的三维建模，并将三维模型在工程图中应用，从而建立管道和附件的下料表以及电线电缆的二维线束工程图。

7.1.1 管线系统的主要功能SolidWorks Routing 具有如下功能：直观地创建和修改线路系统。

在复杂的产品中迅速进行管筒、管道、电力电缆和缆束系统的 3D 参数建模。

直接或通过线夹和吊架自动设计管筒、软管、电力电缆和缆束段。

SolidWorks 提供了管筒、管道、电力电缆和缆束零部件库。

自动创建包含完整信息（包括管道和管筒线路的切割长度）的工程图和材料明细表。

7.1.2 管线系统的分类SolidWorks Routing 管线系统插件可以完成如下系统的设计，如图7-1 所示。

管道：一般指硬管道，特别指那些需要安装才能完成的管道系统，例如，通过螺纹连接、焊接方法将弯头和管道连接成的管道系统。

在SolidWorks 中，管道系统称为“Pipe”。

管筒：一般用于设计软管道系统，例如折弯管、塑性管。

此类管道系统中，不需要在折弯的地方添加弯头附件。

在SolidWorks 中的管筒称为“Tube”。

电缆和缆束：用于完成电子产品中三维电缆线设计和工程图中的电线清单或连接信息。

图7-1 管线系统的分类7.1.3 启动SolidWorks RoutingSolidWorks Routing 是 SolidWorks Office Premium 商业版本的一部分。

基于SolidWorks管道系统设计的基本原理管道系统设计的基本原理是利用3D 草图完成管道布局，并添加相应的管路附件，整个管路系统作为主装配体的一个特殊子装配体。

管路系统子装配体建立管线系统时，SolidWorks 将在装配体文件中生成一个特殊类型的子装配体。

生成的子装配体中包含管线系统所必须的管线以及附件，例如，对于管道而言，管道系统子装配体中可能包含不同长度的管道、弯头以及三通、阀门等相关的附件。

子装配体中包含一个“路线1”特征，如图1所示，通过“路线1”特征可以完成对管道系统属性和管道路径的编辑。

管道子装配体的线路来源于在主装配体中根据零件位置和用户绘制的3D 草图，3D 草图与主装配体相关并且决定管线系统中管道和附件的位置及参数。

如图1所示，3D 草图决定了管道的位置和布局，管道系统的管道附件的位置确定了每段管道的长度。

包含整个3D 草图在内的所有零件，均作一个特殊的子装配体存在。

管道系统中的零件如图1所示，一般来说，在管道系统中包含如下几类零件：管道管道系统中的管子零件(Pipe 或Tube)。

应在管道零件定义管道的直径(标称直径)和壁厚等级(例如，Sch40)，这两个参数用于确定管道系统中管道规格并用于筛选管道系统中的其他管路附件。

由于管子名义直径众多，在加上壁厚等级的组合，管子的规格也非常多。

一般说来，在管子零件中应使用系列零件设计表完成各种管子规格的定义。

管路附件一般说来，管路附件是指管路系统中应用的标准附件，例如弯头、三通、接头、管帽或法兰等标准零件。

系统在利用3D 草图建立管道系统时，可以直接应用不同形式的弯头;而对于三通或法兰类型的附件，需要用户自行添加。

其他零件其他的管路零件，例如用户自定义的非标准管路端头、压力表、阀门等相关的零件。

管路系统中的这些零件也可以广义地称为“管路附件”。

连接点和步路点连接点是管路附件零件中的一个点。

连接点定义了管道的起点或结束点，接头零件的每个端口必须有一个连接点。

管道系统设计的基本原理是利用3D 草图完成管道布局，并添加相应的管路附件，整个管路系统作为主装配体的一个特殊子装配体。

管路系统子装配体建立管线系统时，SolidWorks 将在装配体文件中生成一个特殊类型的子装配体。

生成的子装配体中包含管线系统所必须的管线以及附件，例如，对于管道而言，管道系统子装配体中可能包含不同长度的管道、弯头以及三通、阀门等相关的附件。

子装配体中包含一个“路线1”特征，如图1所示，通过“路线1”特征可以完成对管道系统属性和管道路径的编辑。

管道子装配体的线路来源于在主装配体中根据零件位置和用户绘制的3D 草图，3D 草图与主装配体相关并且决定管线系统中管道和附件的位置及参数。

如图1所示，3D 草图决定了管道的位置和布局，管道系统的管道附件的位置确定了每段管道的长度。

包含整个3D 草图在内的所有零件，均作一个特殊的子装配体存在。

管道系统中的零件如图1所示，一般来说，在管道系统中包含如下几类零件：管道管道系统中的管子零件（Pipe 或Tube）。

应在管道零件定义管道的直径（标称直径）和壁厚等级（例如，Sch40），这两个参数用于确定管道系统中管道规格并用于筛选管道系统中的其他管路附件。

由于管子名义直径众多，在加上壁厚等级的组合，管子的规格也非常多。

一般说来，在管子零件中应使用系列零件设计表完成各种管子规格的定义。

管路附件一般说来，管路附件是指管路系统中应用的标准附件，例如弯头、三通、接头、管帽或法兰等标准零件。

系统在利用3D 草图建立管道系统时，可以直接应用不同形式的弯头；而对于三通或法兰类型的附件，需要用户自行添加。

其他零件其他的管路零件，例如用户自定义的非标准管路端头、压力表、阀门等相关的零件。

管路系统中的这些零件也可以广义地称为“管路附件”。

连接点和步路点连接点是管路附件零件中的一个点。

连接点定义了管道的起点或结束点，接头零件的每个端口必须有一个连接点。

建立管道系统时，必须从现有装配体中零件上的一个连接点开始。
