施工组织设计(2017版)
- 格式：doc
- 大小：381.50 KB
- 文档页数：97
下载文档原格式
合集下载
国家开放大学电大土木工程本科毕业论文《施工组织设计》

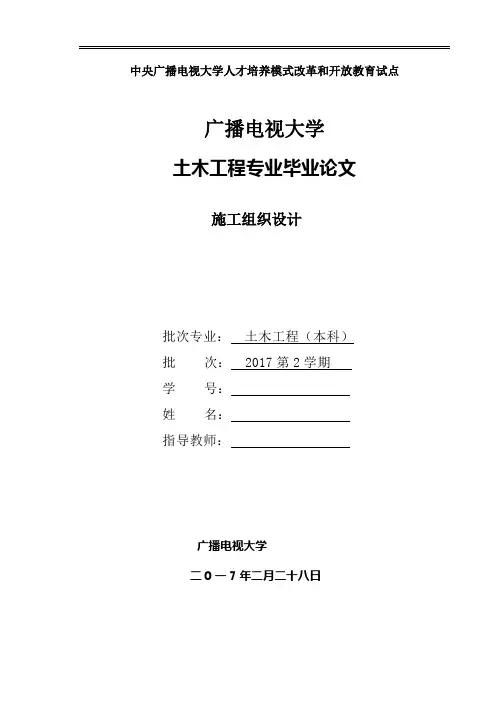

中央广播电视大学人才培养模式改革和开放教育试点广播电视大学土木工程专业毕业论文批次专业：土木工程（本科）批次： 2017第2学期学号：姓名：指导教师：广播电视大学二0一7年二月二十八日广播电视大学毕业论文任务书专业班级级级级级：土木工程学生姓名名：一、题目：施工组织设计二、起止日期 2016 年 8 月 1日至 2017年 3 月 18 日三、主要任务与要求（一）主要任务1.能够比较全面的阐述有关施工组织的相关基础知识。
2.能够比较深入的分析，探讨有关施工组织设计的部署和进程。
3.结合案例，通过分析得出自己的独到见解。
（二）基本要求1. 熟悉相关规范，具有调查研究、收集资料能力；一定的论证能力；一定的理论分析能力并注意进一步培养应用计算机的能力。
2. 应在教师指导下按时独立完成所规定的内容和工作量。
3. 毕业论文应力求研究计划和方案合理、论点正确、论据可靠、层次清楚、文理通顺、排版规范、装订整齐。
毕业论文一般要求5000至10000字为宜，应包括摘要（500字左右）、目录、正文、参考文献（6篇以上）。
4. 毕业论文文本按规范化要求装订。
摘要现代化的建筑工程施工是一项多工种、多专业的复杂的系统工程。
在一个建筑工地上进行建筑生产，要有各种建筑材料、施工机具和一定生产经验及劳动技能的劳动者；要遵照建筑生产规律，遵守生产的技术规范以及技术文件的规定。
如何将劳动者、材料、机具在空间上按照一定的位置，时间上按照一定的顺序，数量上按照一定的比例有机的组织起来，实行统一的指挥，以期达到预期的目标，是建筑施工组织和管理的核心问题。
建筑施工组织对统筹建筑施工全过程、促进技术进步、实现安全文明施工、增强企业竞争能力、促进建筑业的发展起到关键作用。
施工组织设计就是对工程建设项目整个施工过程的构思设想和具体安排,是施工组织管理工作的核心和灵魂。
其目的是使工程速度快、质量好、效益高,使整个工程在施工中获得相对的最优效果。
施工组织设计是指导一个拟建或在建工程进行施工准备或施工生产的技术经济文件。
框架结构-独立基础施工组织设计.docx
施工组织设计编制时间： 2017 年 02 月 26 日第一章编制程序1编制依据一、编制依据1.编制原则(1)本施工组织设计作为指导施工的依据，编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备、主要分部分项工程施工方法、工程质量控措施、安全生产保证措施、文明施工措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。
是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。
(2)编制依据 :1)本工程设计图纸；2)本工程的招标文件及招标答疑；3)现行国家有关规范、标准、规程。
(A) 《地基与基础工程施工及验收规范》（GBJ202-83 ）(B)《建筑地基处理技术规范》（ JGJ79-91 ）(C)《建筑桩基技术规范》（ JGJ94-94 ）(D)《建筑基坑支护技术规范》（ JGJ120-99 ）(E)《工程测量规范》（ GB50026-93 ）(F)《建筑工程施工质量验收统一标准》（GB50300-2001 ）(G)《混凝土结构工程验收规范》（ GB50204-2001 ）(H)《混凝土强度检验评定标准》（ GB107-87 ）(J) 《普通混凝土拌合物性能试验方法》（GBJ80-85 ）(K)《普通混凝土配合比设计规程》（ JGJ55-2000 ）(L)《混凝土拌合用水标准》（ JGJ63-89 ）(M)《砌体工程施工及验收规范》（ GB50203-98 ）(N)《建筑工程施工质量验收统一标准》（GB50300-2001 ）(O)《钢筋焊接及验收规程》（ JGJ18-96 ）(P)《砌筑砂浆配合比设计规程》（ JGJ98-2000 ）(Q) 《建筑地面工程施工及验收规范》（GB50209-95 ）(R) 《建筑装饰工程施工及验收规范》（JGJ73-91 ）(S) 《外墙饰石砖工程施工及验收规范》（JGJ126-2000 ）(T)《建筑装饰工程质量验收规范》（ GB50210-2001 ）(U)《屋面工程技术规范》（ GB50207-94 ）(V)《建筑施工安全检查标准》（ JGJ59-99 ）(W) 《施工现场临时用电安全技术规范》（JGJ46-8829 ）(X) 《建筑施工高处作业安全技术规范》（JGJ80-91 ）(Y) 《龙门架及井架物料提升机安全技术规范》（JGJ88-92 ）(Z) 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001 ）4)公司多年来同类工程的成功施工经验。
施工组织设计课程标准

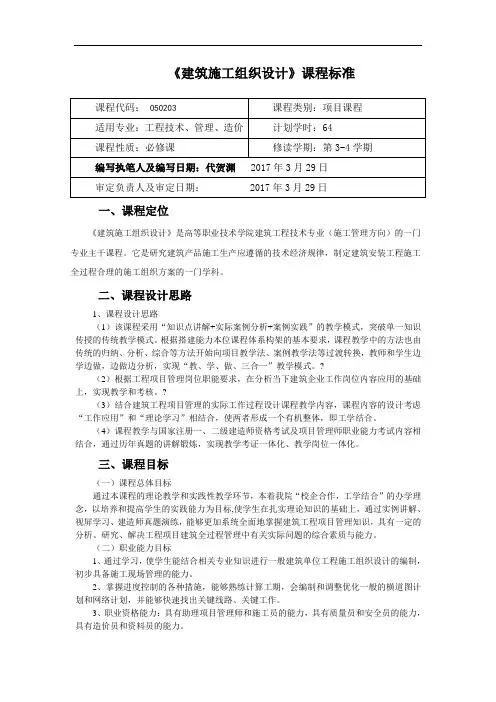

《建筑施工组织设计》课程标准一、课程定位《建筑施工组织设计》是高等职业技术学院建筑工程技术专业（施工管理方向）的一门专业主干课程。
它是研究建筑产品施工生产应遵循的技术经济规律，制定建筑安装工程施工全过程合理的施工组织方案的一门学科。
二、课程设计思路1、课程设计思路（1）该课程采用“知识点讲解+实际案例分析+案例实践”的教学模式，突破单一知识传授的传统教学模式。
根据搭建能力本位课程体系构架的基本要求，课程教学中的方法也由传统的归纳、分析、综合等方法开始向项目教学法、案例教学法等过渡转换，教师和学生边学边做，边做边分析，实现“教、学、做、三合一”教学模式。
?（2）根据工程项目管理岗位职能要求，在分析当下建筑企业工作岗位内容应用的基础上，实现教学和考核。
?（3）结合建筑工程项目管理的实际工作过程设计课程教学内容，课程内容的设计考虑“工作应用”和“理论学习”相结合，使两者形成一个有机整体，即工学结合。
（4）课程教学与国家注册一、二级建造师资格考试及项目管理师职业能力考试内容相结合，通过历年真题的讲解锻炼，实现教学考证一体化、教学岗位一体化。
三、课程目标（一）课程总体目标通过本课程的理论教学和实践性教学环节，本着我院“校企合作，工学结合”的办学理念，以培养和提高学生的实践能力为目标,使学生在扎实理论知识的基础上，通过实例讲解、视屏学习、建造师真题演练，能够更加系统全面地掌握建筑工程项目管理知识，具有一定的分析、研究、解决工程项目建筑全过程管理中有关实际问题的综合素质与能力。
（二）职业能力目标1、通过学习，使学生能结合相关专业知识进行一般建筑单位工程施工组织设计的编制，初步具备施工现场管理的能力。
2、掌握进度控制的各种措施，能够熟练计算工期，会编制和调整优化一般的横道图计划和网络计划，并能够快速找出关键线路、关键工作。
3、职业资格能力：具有助理项目管理师和施工员的能力，具有质量员和安全员的能力，具有造价员和资料员的能力。
煤改电施工组织设计
2017年国网北京通州供电公司潞城、宋庄等4个地区农村煤改电工程—任庄路施工组织设计北京潞电电力建设有限公司批准：审核：编制:总目录第一章工程概况及特点 (3)第二章施工现场组织机构 (4)第三章施工总体进度计划及保障措施 (6)第四章质量目标及质量保证施 (11)第五章安全防护措施 (15)第六章主要分部分项工程施工方案和技术措施 (20)第七章雨季施工方案 (23)第八章对成品保护和工程保修的管理措施和承诺 (24)第九章现场文明施工、消防、环保以及保卫方案 (25)第十章计划、统计和信息管理 (30)第十一章施工现场应急预案 (32)第一章工程概况及特点一、工程简述2017年国网北京通州供电公司潞城、宋庄等4个地区农村煤改电工程-任庄路，本工程为通州区重点工程，此工程位于通州区宋庄镇.二、建设规模新立Φ350＊15mT型电杆2基，新立Φ190*15m型电杆11基,新立Φ190*12m型电杆2基；新架JKLYJ/QN—240mm²绝缘导线1946。
7米；新装联络开关1台，新装联络刀闸3台；新装氧化锌避雷器6支，耐张杆外间隙氧化锌避雷器12支，固定外间隙氧化锌避雷器30支，新装悬式绝缘子(U70C）24片，柱式绝缘子42个;新装YGJ-100拉线7套,拉线护管7套；新装驱鸟器20个，防鸟穿刺20个；新装故障指示器27个，接地环12个。
撤旧部分:拆除LJ—150导线800米,高压刀闸1组。
三、开竣工时间：工程计划于年月日开工，计划于年月日竣工。
四、工程质量:符合国家规范要求且符合属地电力公司的行业标准五、承包范围：本工程承包范围为施工图中的架空线路改造及验收工作等全部工作内容.六、施工特点1、本工程在施工时做好围挡及防护工作.2、本工程实行监理制，应与监理工程师配合好，接受其监督指导，严格按工艺标准和作业指导书统一施工。
3、做好安全防护措施，对全体施工人员进行施工前安全教育，特别是设备吊装时要注意安全,确保安全施工。
深部开拓工程施工组织设计

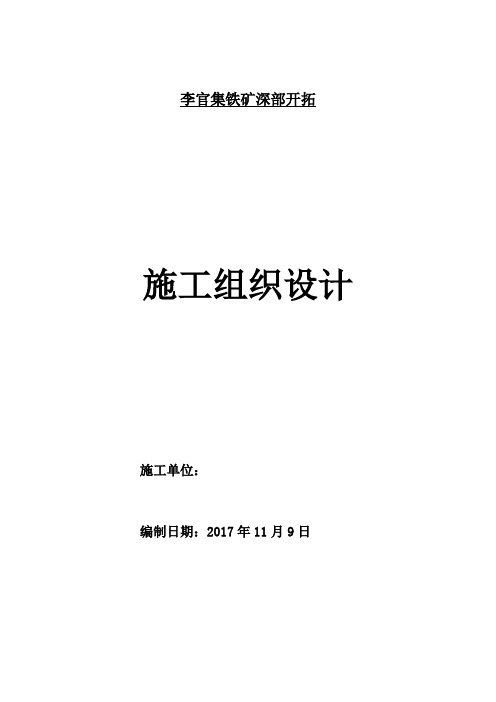

李官集铁矿深部开拓施工组织设计施工单位：编制日期：2017年11月9日目录第一章概况 (1)第一节概述 (1)第二节编写依据 (2)第二章地面相对位置及地质水文情况 (2)第三章施工组织 (2)第一节施工部署 (2)第四章施工工艺 (3)第一节施工方法 (3)第二节凿岩方式 (4)第三节装、运岩方式 (15)第四节管线及轨道敷设 (16)第五节支护工艺 (17)第五章生产系统 (22)第一节通风系统 (22)第二节供压风系统 (22)第三节供电系统 (22)第四节排水系统 (22)第五节运输系统 (23)第六章劳动组织及设备配备 (23)第七章施工进度安排 (25)第八章质量保证措施 (26)第九章安全技术措施 (33)第一节施工准备 (33)第二节爆破管理 (34)第三节锚网喷支护 (36)第四节顶板管理 (37)第五节运输管理 (37)第六节防治水管理 (42)第七节机电管理 (42)第八节其他 (45)第十章现场危险源及危险因素控制 (47)第十一章文明施工 (55)第十二章安全培训 (56)第十三章环境、职业健康体系管理 (57)第一节环境、职业健康管理计划及实施方案 (57)第二节环保及环境监测措施 (59)第三节降噪声措施 (61)第四节粉尘控制措施 (61)第十四章个人安全防护 (62)第一章概况第一节概述一、巷道名称本《施工组织设计》所施工的工程为李官集铁矿深部开拓工程。
二、开拓方案李官集铁矿深部开拓采矿工程采用盲斜井、皮带斜井开拓方式，设计布置材料斜井（XJ1）、皮带斜井各一条，分别与上部-320m运输水平和-352m破碎水平联通；1线、-2线附近分别布置1条盲回风井与上部-320m水平中段回风井联通。
-4线以南布置材料斜井（兼作人行通道），-3线附近布置皮带斜井，1线以北布置北中段回风井（-400m～-320m），-2线以北布置南中段回风井（-358m～-320m），材料斜井进风，南、北中段回风井回风，构成对角式通风系统。
2017年修订版宣大高速公路施工组织设计方案

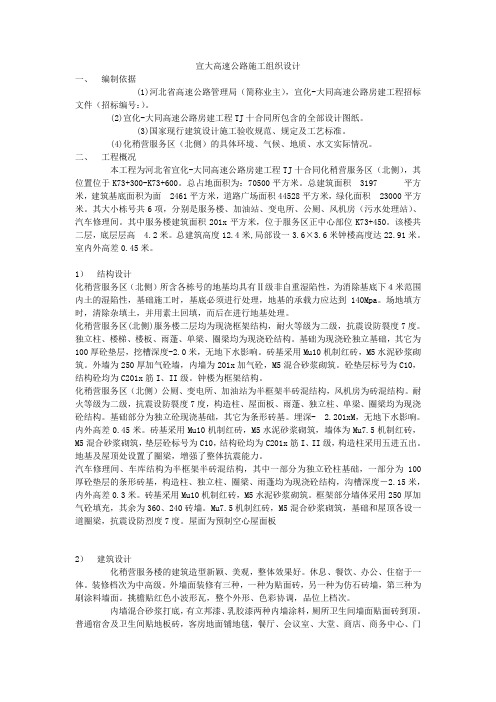

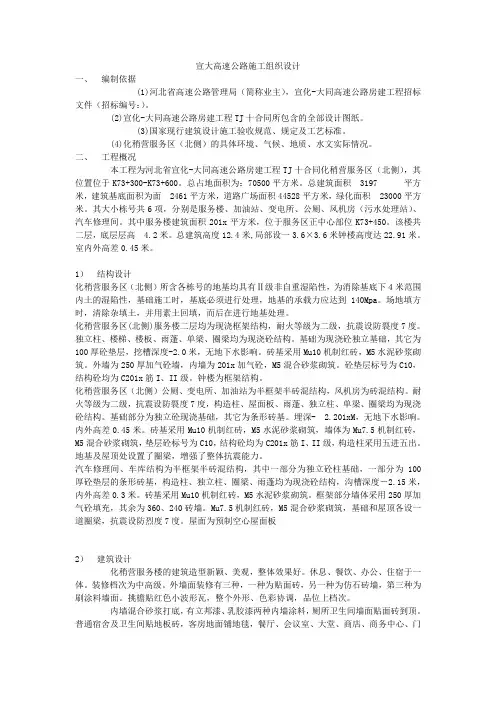

宣大高速公路施工组织设计一、编制依据(1)河北省高速公路管理局（简称业主），宣化-大同高速公路房建工程招标文件（招标编号：）。
(2)宣化-大同高速公路房建工程TJ十合同所包含的全部设计图纸。
(3)国家现行建筑设计施工验收规范、规定及工艺标准。
(4)化稍营服务区（北侧）的具体环境、气候、地质、水文实际情况。
二、工程概况本工程为河北省宣化-大同高速公路房建工程TJ十合同化稍营服务区（北侧），其位置位于K73+300-K73+600。
总占地面积为：70500平方米。
总建筑面积3197 平方米，建筑基底面积为面2461平方米，道路广场面积44528平方米，绿化面积23000平方米。
其大小栋号共6项，分别是服务楼、加油站、变电所、公厕、风机房（污水处理站）、汽车修理间。
其中服务楼建筑面积201x平方米，位于服务区正中心部位K73+450。
该楼共二层，底层层高 4.2米。
总建筑高度12.4米,局部设一3.6×3.6米钟楼高度达22.91米。
室内外高差0.45米。
1）结构设计化稍营服务区（北侧）所含各栋号的地基均具有Ⅱ级非自重湿陷性，为消除基底下４米范围内土的湿陷性，基础施工时，基底必须进行处理，地基的承载力应达到140Mpa。
场地填方时，清除杂填土，并用素土回填，而后在进行地基处理。
化稍营服务区(北侧)服务楼二层均为现浇框架结构，耐火等级为二级，抗震设防裂度7度。
独立柱、楼梯、楼板、雨蓬、单梁、圈梁均为现浇砼结构。
基础为现浇砼独立基础，其它为100厚砼垫层，挖槽深度-2.0米，无地下水影响。
砖基采用Mu10机制红砖，M5水泥砂浆砌筑。
外墙为250厚加气砼墙，内墙为201x加气砼，M5混合砂浆砌筑。
砼垫层标号为C10，结构砼均为C201x筋I、II级。
钟楼为框架结构。
化稍营服务区（北侧）公厕、变电所、加油站为半框架半砖混结构，风机房为砖混结构。
耐火等级为二级，抗震设防裂度7度，构造柱、屋面板、雨蓬、独立柱、单梁、圈梁均为现浇砼结构。
2017年修订版河道治理施工组织设计方案

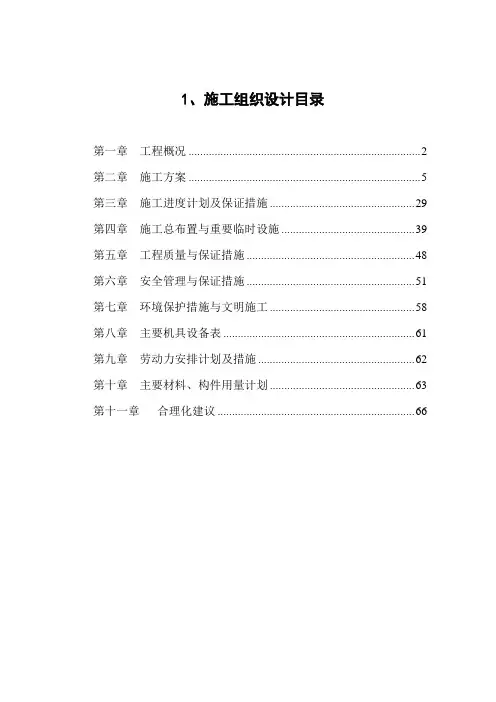

1、施工组织设计目录第一章工程概况 (2)第二章施工方案 (5)第三章施工进度计划及保证措施 (29)第四章施工总布置与重要临时设施 (39)第五章工程质量与保证措施 (48)第六章安全管理与保证措施 (51)第七章环境保护措施与文明施工 (58)第八章主要机具设备表 (61)第九章劳动力安排计划及措施 (62)第十章主要材料、构件用量计划 (63)第十一章合理化建议 (66)第一章工程概况1.1、工程概况长沙市位于湖南省东部偏北，湘江下游。
长沙市是湖南省省会，城区内有国家公路、铁路通过并连通省内各地和直达全国各主要城市。
靳江河白菜湖段综合整治工程位于靳江河下游河段，距靳江河出口约2.85km，地处长沙市和望城县结合部位，东临岳麓区丰顺垸、南岸为望城县洋湖垸，北侧为岳麓区居民区。
靳江为湘江一级支流，发源于宁乡县白鹤乡赛子冲，由西向东流经宁乡县朱石桥、灵官庙、道林镇、湘潭县渡佳坝、望城县九江庙，至长沙柏家洲注入湘江。
流域面积781km2，干流平均坡降0.55‰。
本工程建设的主要任务是：a、进行河道裁弯取直及河道疏挖，以缩短河道、平顺水流；b、新建和加高加固堤防，以提高防洪标准；c、新建泵站及涵洞，并整修接长现有涵洞（涵管），以提高排涝能力；d、加强非工程措施和管理设施，提高整体防洪、排涝的水平。
长沙市靳江河白菜湖段综合整治工程工分三个标段，主要有新建防洪大堤743.81m、隔堤250m、整修加固洋湖垸大堤456m、大堤护坡等。
长沙市靳江河白菜湖段综合整治工程第2标段，桩号为：靳江河Z2+037.52—Z2+391.498堤防。
本工程计划开工日期201x年10月28日，计划完工日期201x年6月28日。
总工期240天。
1.2、水文条件和工程地质1.2.1、水文条件靳江流域属亚热带气候区，雨量集中于春夏两季，每年4～8月为汛期，洪水暴涨暴落，从起涨到峰现多在12小时左右，洪水历时一般在两天左右。
年平均气温16.9℃，多年平均降水量1405.1mm ，多年平均相对湿度81%，多年平均蒸发量1343.0mm 。
施工组织设计(2017版)
1.编制依据1.1合同1.2施工图纸1.3主要标准规、规程1.4主要标准图集1.5主要法律法规文件2.工程概况2.1总体简介2.1.1工程建设概况工程建设概况，详见表2.1.1表2.1.1工程建设概况表2.1.2施工现场概况1、地理位置本工程位于省白水县仓颉路北段西侧，建筑物±0.000绝对标高744.500m。
2.2设计概况2.2.1建筑设计概况建筑设计概况，见表2.2.1表2.2.1建筑设计概况2.2.2结构设计概况结构设计概况，见表2.2.2 表2.2.2结构设计概况表2.2.3机电专业设计概况1、生活给水系统⑴本工程水源为市政自来水，市政供水压力为0.2MPa。
本工程采用分区供水方式，地下一层至首层为低区，由市政给水管道直接供给，二层及其以上为高区，由地下一层生活给水泵房的变频供水机组供给，供水压力为0.68MPa.⑵地下一层生活水泵房设生活水箱1个，有效容积为50m3。
2、消火栓系统消防水源为市政自来水，室外消防用水与生活给水合用管道，市政供水压力为0.2MPa；室消防用水由室消防水池供给，消防水池容积为50m3，设在地下一层。
3、自动喷水系统⑴本工程首层及其以上各层节能设有湿式自动喷水灭火系统，系统最不利点喷头工作压力为0.11MPa。
⑵本工程地下一层采用御座用，预作用自动喷水灭火系统。
4、灭火器配置本工程配置手提式磷酸铵盐干粉灭火。
5、排水系统⑴室污废合流，生活污水排入室外化粪池处理后再排入市政污水管道。
室首层及其以上为重力流排水，地下一层的污废水排入地下一层的污废水集水坑，用潜水排污泵提升排除。
⑵空调冷凝水自成排水系统，经汇集后排自室外雨水管道。
6、屋面雨水采用外排水系统，经雨水斗和立管汇集后排自室外雨水管道。
7、供暖系统⑴小区地下室设热力站房，作为本小区集中采暖热源，热源供回水温度为80/60C0。
热源来自城市集中供热系统。
⑵各户分户供暖，分室调温，户系统形式采用水平双管异程系统，每组散热器配高阻温控阀。
道路工程施工组织设计方案2017年修订版
道路工程施工组织设计方案目录第一章编制依据及工程概况第二章施工准备第三章施工现场平面总布置第四章进度计划安排第五章施工机械配置第六章项目组织管理机构及劳动力配置第七章主要工程施工方法第八章质量保证措施第九章工期保证措施第十章安全生产措施第十一章文明施工措施第十二章环境保护管理体系及措施第十三章综合管理水平第一章编制程序及工程概况一、编制依据1、板仓工业园区东一路道路工程设计招标文件；2、本工程地质勘察报告和施工图；3、现场踏勘调查资料；4、我单位编制的《质量手册》、《程序文件》;5、我单位施工技术力量、现场周边条件及类似工程施工经验。
二、规范、标准、规程、法律法规（一）、主要法律法规1）、《中华人民共和国合同法》2）、《中华人民共和国建筑法》3）、《中华人民共和国安全生产法》4）、《中华人民共和国环境噪声污染防治法》5）、《中华人民共和国标准法》6）、《工程建设强制性条文》三、国家和行业现行的施工及验收规范1）、《工程测量规范》GB50026—932）、《城市测量规范》CJJ8-993）、《土方与爆破工程施工及验收规范》GBJ201—834）、《公路路基施工技术规范》JTJ033-955）、《给水排水管道工程施工及验收规范》GB50268-976）、《市政排水管渠工程质量检验评定标准》CJJ3-907）、《公路桥涵施工技术规范》JTJ041-20008）、《粉煤灰石灰类道路基层施工及验收规程》CJJ4-97 9）、《公路路面基层施工技术规范》JTJ034-200010）、《市政道路工程质量检验评定标准》CJJ1-9011）、《道路交通标志和标线》GB5768-199912）、《城市道路照明工程施工及验收规程》CJJ89-2001 13）、《城市绿化工程施工及验收规范》CJJ/T82-9914）、《公路工程集料试验规程》JTJ058-200015）、《混凝土和钢筋混凝土排水管》GB/T11836-199916）、《预拌混凝土》GB/T14902-200317）、《建设工程文件归档整理规范》GB/T50328—2001三、工程概况（一）、总体概况1、建设地点：起于北一路，止于北二路。
道路应急维修工程施工组织设计

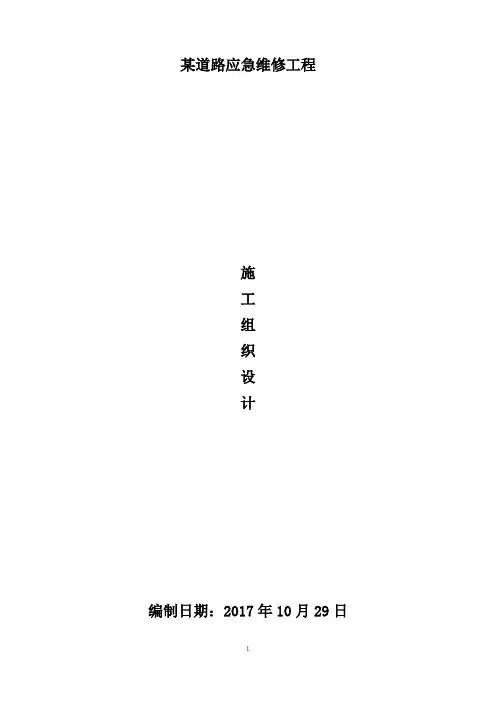

某道路应急维修工程施工组织设计编制日期：2017年10月29日目录第一章编制说明第二章工程概述第三章施工总体部署第四章主要施工方案与技术措施第五章各分项工程的施工顺序附图第六章雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施第七章工期保证措施第八章质量管理体系与措施第九章安全管理体系与措施第十章文明施工、环境保护管理体系及施工现场扬尘治理措施第十一章新技术、新产品、新工艺、新材料的应用第十二章消防、保卫、健康体系及措施第十三章与建设单位、监理、设计及其他相关第十四章突发事件的应急预案措施第一章编制说明第一节编制依据本工程的技术标（施工组织设计）是根据海甸五西路应急维修工程施工招标文件、设计施工图纸、市政建筑安装工程施工及验收规范等有关文件，结合现场踏勘情况和我公司具体情况而编制的。
主要解决和阐述涉及本工程的施工组织管理，主要分部分项工程的施工方法与技术措施，确保工程质量与工程进度措施，创安全生产、文明施工标化管理措施，以及相应的人、财、物力配套计划与投入，对关键部位的施工作了详尽的编写与介绍，目的是确保本工程在科学的管理下，通过有效的预控，有组织、有计划地完成既定的各项指标。
第二节编制原则1.坚持质量第一，全面执行我公司“创精品工程、树企业形象、守社会承诺、让用户满意”的质量方针，严格按照ISO9002国际质量标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度，确保工程质量和安全。
2.严格执行基建程序，发挥我公司技术优势，利用先进的施工技术，科学管理，加快施工进度，确保业主投资尽快产生效益。
3.充分发挥我公司整体实力，大量使用先进的机械设备，减轻劳动强度，提高劳动生产率，加快施工进度。
4.加强工程进度的科学性、计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明整洁。
5.遵循国家及地方有关环保文件精神，采取有效措施，减少环境染，降低噪音。
6.严格遵守国家及地方有关消防要求，做好消防工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.编制依据1.1合同1.2施工图纸1.3主要标准规范、规程1.4主要标准图集1.5主要法律法规文件2.工程概况2.1总体简介2.1.1工程建设概况工程建设概况，详见表2.1.1 表2.1.1工程建设概况表2.1.2施工现场概况1、地理位置本工程位于陕西省白水县仓颉路北段西侧，建筑物±0.000绝对标高744.500m。
2.2设计概况2.2.1建筑设计概况建筑设计概况，见表2.2.1表2.2.1建筑设计概况2.2.2结构设计概况结构设计概况，见表2.2.2表2.2.2结构设计概况表2.2.3机电专业设计概况1、生活给水系统⑴本工程水源为市政自来水，市政供水压力为0.2MPa。
本工程采用分区供水方式，地下一层至首层为低区，由市政给水管道直接供给，二层及其以上为高区，由地下一层生活给水泵房内的变频供水机组供给，供水压力为0.68MPa.⑵地下一层生活水泵房内设生活水箱1个，有效容积为50m3。
2、消火栓系统消防水源为市政自来水，室外消防用水与生活给水合用管道，市政供水压力为0.2MPa；室内消防用水由室内消防水池供给，消防水池容积为50m3，设在地下一层。
3、自动喷水系统⑴本工程首层及其以上各层节能设有湿式自动喷水灭火系统，系统最不利点喷头工作压力为0.11MPa。
⑵本工程地下一层采用御座用，预作用自动喷水灭火系统。
4、灭火器配置本工程配置手提式磷酸铵盐干粉灭火。
5、排水系统⑴室内污废合流，生活污水排入室外化粪池处理后再排入市政污水管道。
室内首层及其以上为重力流排水，地下一层的污废水排入地下一层的污废水集水坑，用潜水排污泵提升排除。
⑵空调冷凝水自成排水系统，经汇集后排自室外雨水管道。
6、屋面雨水采用外排水系统，经雨水斗和立管汇集后排自室外雨水管道。
7、供暖系统⑴小区地下室设热力站房，作为本小区集中采暖热源，热源供回水温度为80/60C0。
热源来自城市集中供热系统。
⑵各户分户供暖，分室调温，户内系统形式采用水平双管异程系统，每组散热器配高阻温控阀。
8、通风机防排烟系统⑴本工程不具备自然排烟条件的防烟楼梯间、消防电梯间前室或合用前室设置独立的机械压风机送风。
程度超过20m的内走道采用机械排风。
⑵通风管道采用镀锌钢板制作，所有进入变配电室等电器房间的通风管道、孔洞均需采用单层百叶加不锈钢网做法。
9、供电系统⑴电源。
本工程要求由一个变电站（或开闭站）引来一路10KV 高压电源，承担圈闭负荷。
⑵配电室。
变配电室设在地下一层。
10KV配电设备采用KYN46-12KV型手车式开关柜，高压采用10KV真空断路器（开断容量25kA），在10kv出线开关柜内装设真空断路器操作过电压保护器，真空断路器选用弹簧储能电动（或电磁）操作机构，操作电源采用DC220V免维护铅酸电池控制柜。
⑶配电方式及控制要求。
低压电力配电系统采用放射式式与树干式相结合的方式。
对于单台容量较大的负荷如水泵房，或重要负荷如消防中心、电话机房、电梯机房等均采用放射式供电；对于一般负荷采用树干式与放射式相结合的供电方式。
10、照明配电一般照明采用单电源供电；应急照明、疏散指示照明采用双电源供电末端互投。
照明、插座分别由不同支路供电。
照明一般为单相两线，导线为BV-2×2.5mmJDG20。
平面图中由配电箱至灯具以及灯具之间连线根数均需另加敷一根PE线。
单相插座回路导线为BV-3×2.5mmJDG20。
11、线路敷设及设备安装⑴电缆。
高压电缆选用YJV-8.7/15KV交联聚氯乙烯绝缘护套铜芯电力电缆。
正常用负荷的电缆选用YJV-0.6/1KV交联电缆铜电缆。
所有消防用供电干线及及分支干线电力电缆均选用耐火型交联电缆铜电缆B类。
⑵电线。
一般电缆、照明、自控线路采用聚氯乙烯绝缘铜线或开展电缆（BV-0.45/0.75KV,KVV-0.45、0.75KV）。
与消防有关的电缆、照明、自控线路采用阻燃型导线（ZRBV-0.45/0.75KV，ZRKVV-0.45/0.75KV），消防设备均采用耐火型导线（NHBV-0.45/0.75KV,NHKVV-0.45/0.75KV）。
⑶至污水泵出线为防水电缆。
⑷由帝业配电柜引出的各馈出回路，沿桥架敷设，消防用电设备的双电源配电线路采用封闭式金属线槽单独敷设（或中间加隔板），所有电缆桥架为托盘式，均配防护罩；地下室的电缆桥架均需热镀锌。
车库内的消防电缆所敷设的防火金属封闭线，线槽均选用耐火极限不小于1h的产品。
⑸各照明箱除竖井为明装外，其他均为安装（剪力墙除外），应急照明箱的箱体做防火处理（刷防火漆）。
动力箱、控制箱在竖井、机房、车库内均为明装，明装安装高度为：箱体高度1200mm以上，为落地安装，下设300mm基座。
12、防雷接地系统⑴本工程预计雷击次数0.11（次/a）,按三类建筑进行防雷设计，沿屋顶女儿墙φ10热镀锌钢筋做避雷带，利用剪力墙或柱内对角两根通长的钢筋（不小于φ16）作为接地引下线。
利用建筑物基础钢筋网作为基础接地体，接地引下线上与接闪器焊接，下部与基础钢筋上下两根主筋焊接。
⑵低压系统接地形式：采用TN-S协调，防雷接地与强弱电接地公用一组接地装置，接地电阻应不大于0.5欧，否则应补打接地极。
⑶地下一层根据进出管线情况设多个等电位联结板MEB，每个等电位联结板均采用两根用4*40镀锌扁钢做接地干线从不同方向与基础接地体焊接。
高低压设备、进出建筑物金属管、给水管、煤气总管、电梯井、电气竖井的PE干线以及其他各局部等电位连接板均就近与等电位板连接。
13、节能灯具选择与其选用节能光源灯具。
直管型荧光灯均选用直径为16mm的T5型节能灯管，配以电感镇流器（L级）。
14、有线电视系统⑴本工程共有电视用户终端数700个，系统采用独立前端系统模式，由前端设备、干线、放大器、分支分配器、支线及用户终端组成。
系统采用邻频单向传输（或全频双向传输），用户电平要求69±6dB，图像清晰度应在四级以上。
⑵电视信号由室外城区有线电视网引来。
信号引自有线电视机房前端箱（设在地下一层）。
⑶所有有线电视系统采用的设备及部件的输入、输出标称阻抗以及电缆标称特性阻抗均为75欧。
⑷干线电缆选用SYWV-75-9，SC32。
支线电缆选用SYWV-75-5，SC20。
15、通讯系统⑴本工程需外线电话700门，申请外线电话线1000对。
⑵电话机物料机房设置在地下一层，设300mm防静电架空地板。
⑶配线架安装在楼层弱电竖井线缆用线槽沿顶端敷设指用户弱电箱，末端配合二次装修设计。
16、停车库管理系统⑴本工程在地下车库设一套停车管理系统，采用影响全鉴别系统，对进出的车辆进行影响对比，防止倒车。
⑵车道出入控制主机与出票机、读卡器、内部电话、摄像机和档杆等的管线采用穿管埋地敷设方式。
17、安全防范系统⑴本工程属普通风险对象（通用型）的安全防范工程，安全防范系统包括视频安防监控系统、出入口控制系统。
⑵安全防范监控室设在首层，内设系统矩阵主机、视频录像、打印机、监视器及UPS（工作时间应大于10min）。
2.3工程典型平、剖面图2.3.1典型平面图（图略，）2.3.2典型剖立面图（图略，）2.4工程重点及施工难点2.4.1工程重点及难点1.高标准的质量要求针对本工程的特点确定了合格的质量标准。
如何通过严格的过程控制、程序控制和环节控制，通过工程控制，把该工程建造成为一流的艺术精品。
2.安全施工管理复杂本工程在施工阶段你使用2台FO-23B(50m)塔吊。
在施工中强化塔机作业的指挥，、管理和协调，保证安全，合理使用，提高效率，发挥最大效能，满足生产进度的要求时本工程施工的难点。
3.施工现场场地规划紧凑、有序场地狭窄，四周处道路外基本无法满足结构施工期间的材料加工和所有材料堆放，要利用建筑物院内的有限场地作为钢筋加工和周转材料堆放场。
4.测量放线精度要求高测量资料的好坏直接关系到整个工程的施工和安装质量，影响施工进度。
因而要在土建提供的基准线基础上，建立外轮基准点及特征控制点。
另外每个楼层都建立平面内控线，以及按照标高控制线。
外控制网和首层标高基点都要进行闭合差调整。
5.梁柱节点质量控制本工程梁、柱节点多，节点尺寸各不相同，规格型号多，其质量控制时框架结构的一个关健控制点，通过对梁柱节点采用定型模板，合理可靠的技术方案，确保此部位的观感。
6.文明施工、环保要求高本工程南侧、西侧有多栋居民住房，北侧为学校；施工过程中不可避免会出现扰民和民扰问题。
我公司将科学安排作业时间，合理布置施工现场，采取切实可行的措施减低噪声，尽力避免对周围居民生活环境的影响，为工程的顺利进行提供前提条件。
2.4.2管理难点⑴工程量大，所以外施队伍人数多，造成人员管理上的困难。
⑵工程的建筑功能多样，所以本工程的专业分包队伍多，不管是甲方分包的还是总包分包的，均纳入总包单位同意管理，如何协调各专业队伍之间的工作，时现场管理的一个重要难题。
⑶本工程总面积近2万多平方米，群塔作业，各工种、各专业、各单位之间交叉作业多，施工难度大。
⑷本工程工程质量高，而施工工期紧张，基础底板结构开始施工即为春季，存在不可预见的施工难度。
⑸本工程紧邻周边已居住的居民楼、学校和村庄，所以对文明施工、环保等要求高。
3.施工部署3.1施工组织系统3.1.1项目部施工组织结构白水县玉鼎佳苑项目经理部，设项目经理，项目副经理、项目总工程师，全面负责本工程的总协调工作。
项目经理部下配备相应各专业技术人员，随着工程的进度对部分专业人员进行调整，以适应工程各阶段施工管理对专业人员的需要。
同时结合工程特点，制定各项规章制度，明确各岗位的职责，明确分工，各行其职，分工协作，迅速投入到工程的各项施工准备工作中去。
（详见组织机构图）3.1.2总包管理人员分工及职责根据组织机构图，建立岗位责任制和质量监督制度，分工明确，落实施工质量控制责任，各负其责。
3.2任务划分3.2.1合同承包范围玉鼎佳苑项目（三期）设计图纸所示的建筑安装工程，具体包括土方及护坡工程、土建主体结构及二次结构、初装修工程、电气工程、采暖工程、给排水工程，以及为本工程的所有专业工程（包括但不限于外门窗工程、装饰工程、给排水工程、强弱电工程、电梯工程等）的预留洞、预埋套管、预埋管及预埋件的施工等。
3.2.2劳务分包的项目劳务分包的项目，见表3.2.2。
3.2.3总包自行分包的项目总包自行分包的项目，见表3.2.3。
3.2.4设备、构配件、加工品、材料采购⑴钢筋厂家为陕西龙钢；直螺纹厂家为陕西龙钢、首钢长治、酒钢、晋钢；混凝土厂家为白水众诚混凝土公司。
⑵其余所有设备、构配件、加工品、材料采购，均按照各自与甲方签订的合同进行采购加工，厂家及产品必须符合国家相关标准。
3.3施工部署原则及总体施工顺序3.3.1施工顺序土方开挖→地基普探→验槽→灰土挤密桩符合地基施工→垫层施工→防水施工→防水保护层施工→基础结构施工→地下结构施工→地上结构施工→结构封顶→二次结构施工→装修施工。
