电抗器试题

C：保护总体功能投/退，如“高压侧后备保护”，可由运行人员就地投/退硬压板或远方操作投/退软压板实现；。

D：运行中基本不变的、保护分项功能，如“高压侧复合电压闭锁过流Ⅰ段”采用“硬压板”投/退；。

4.保护装置的定值清单以下顺序排列正确的是（ D ）。

A：参数（系统参数、装置参数），保护装置控制字定值部分，保护装置数值型定值部分，保护装置软压板部分。

B：参数（系统参数、装置参数），保护装置数值型定值部分，保护装置软压板部分，保护装置控制字定值部分。

C：保护装置数值型定值部分，保护装置控制字定值部分，保护装置软压板部分，参数（系统参数、装置参数）。

D：参数（系统参数、装置参数），保护装置数值型定值部分，保护装置控制字定值部分，保护装置软压板部分。

5.Q／GDW 175-2008 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》中保护装置应具备以下接口（ A ）A：对时接口、2 组通信接口（包括以太网或RS-485 通信接口）、调试接口、打印机接口。

B：对时接口、3 组通信接口（包括以太网或RS-485 通信接口）、调试接口、打印机接口。

C：3 组通信接口（包括以太网或RS-485 通信接口及对时接口）、调试接口、打印机接口。

D：4 组通信接口（包括以太网或RS-485 通信接口及对时接口）、调试接口、打印机接口。

6.Q／GDW 175-2008 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》对保护配置及组屏（柜）的要求说法正确的是（ B ）A：对于装置间不经附加判据直接启动跳闸的开入量，应经抗干扰继电器重动后开入；抗干扰继电器的启动功率应大于 5 W，动作电压在额定直流电源电压的50%～75%范围内，额定直流电源电压下动作时间为10 ms～35 ms，应具有抗220 V工频电压干扰的能力。

B：优先采用主、后备保护一体化的微机型继电保护装置，保护应能反映被保护设备的各种故障及异常状态；。

继电保护员-中级工试题库及答案一、单选题（共40题，每题1分，共40分）1.并联电抗器磁化特性，芯式电抗器组大约在（）倍额定电压以上开始饱和。

A、1.5～1.8B、2C、1.5～1.8D、1.2～1.3正确答案：D2.电力系统振荡，阻抗继电器是否会误动作，取决于（）。

A、阻抗继电器的动作特性B、线路阻抗角C、过渡电阻的大小D、距离保护安装地点正确答案：A3.完全电流差动母线保护中差动继电器的动作电流按（）条件计算。

A、躲过外部短路最大短路电流B、躲过母线各连接元件负荷电流之和C、躲过母线各连接元件中最大负荷电流D、躲过外部短路时最大不平衡电流正确答案：D4.变压器差动保护差动继电器内的平衡线圈消除()引起的不平衡电流。

A、励磁涌流产生的不平衡电流B、两侧相位不同产生的不平衡电流C、两侧电流互感器的型号不同产生的不平衡电流D、二次回路额定电流不同产生的不平衡电流正确答案：D5.三个相同的电阻串联总电阻是并联时总电阻的()。

A、6倍B、44205C、9倍D、3倍正确答案：C6.检查微机型保护回路及整定值的正确性（）。

A、可采用打印定值和键盘传动相结合的方法B、可采用检查VFC模数变换系统和键盘传动相结合的方法C、只能用由电流电压端子通入与故障情况相符的模拟量，使保护装置处于与投入运行完全相同状态的整组试验方法D、以上都正确正确答案：C7.电力系统发生振荡时，()可能会发生误动。

A、电流速断保护B、电流差动保护C、零序电流速断保护D、过电流保护正确答案：A8.谐波制动的变压器纵差保护中设置差动速断元件的主要原因是()。

A、为了提高差动保护的动作速度B、保护设置的双重化，互为备用C、为了提高差动保护的可靠性D、为了防止在区内故障较高的短路水平时，由于电流互感器的饱和产生高次谐波量增加导致差动元件拒动正确答案：D9.对工作前的准备，现场工作的安全、质量、进度和工作清洁后交接负全部责任者，是属于（）。

A、工作许可人B、工作票签发人C、工作监护人D、工作票负责人正确答案：D10.运行中的距离保护装置发生交流电压断线且信号不能复归时，应要求运行人员首先（）。

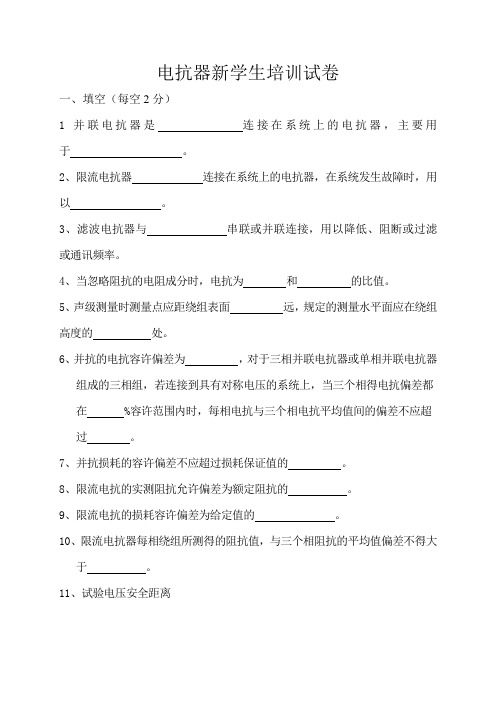

电抗器新学生培训试卷
一、填空（每空2分）
1 并联电抗器是连接在系统上的电抗器，主要用于。

2、限流电抗器连接在系统上的电抗器，在系统发生故障时，用以。

3、滤波电抗器与串联或并联连接，用以降低、阻断或过滤或通讯频率。

4、当忽略阻抗的电阻成分时，电抗为和的比值。

5、声级测量时测量点应距绕组表面远，规定的测量水平面应在绕组高度的处。

6、并抗的电抗容许偏差为，对于三相并联电抗器或单相并联电抗器
组成的三相组，若连接到具有对称电压的系统上，当三个相得电抗偏差都在 %容许范围内时，每相电抗与三个相电抗平均值间的偏差不应超过。

7、并抗损耗的容许偏差不应超过损耗保证值的。

8、限流电抗的实测阻抗允许偏差为额定阻抗的。

9、限流电抗的损耗容许偏差为给定值的。

10、限流电抗器每相绕组所测得的阻抗值，与三个相阻抗的平均值偏差不得大
于。

11、试验电压安全距离
12、额定电抗率：4.5%、 %、 %、 %、13%。

13、任何电器设备未经验一律视为，准用手触及。

14、人工呼吸方法分为、、、。

15、触电伤员如意识丧失，应在10秒内，用、、的方法判断伤员呼吸情况
16如果开关或按钮距离触电地点很近，应迅速拉开，切断，并应准备充足照明以便进行抢救。

二、问答（每题15分）
1、每台电抗器应装有不受气候影响的铭牌，并安装在明显位置。

铭牌上应标志下列各项，所示项目应牢固刻出。

请尽可能多的列举铭牌内容。

2列举电抗器发生什么情况时，必须进行型式试验；且列举增加的试验项目。

部门：姓名：评分：

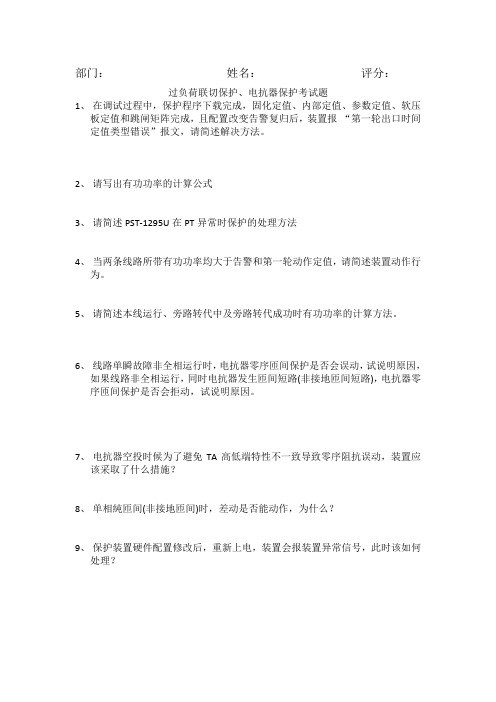

过负荷联切保护、电抗器保护考试题
1、在调试过程中，保护程序下载完成，固化定值、内部定值、参数定值、软压
板定值和跳闸矩阵完成，且配置改变告警复归后，装置报“第一轮出口时间定值类型错误”报文，请简述解决方法。

2、请写出有功功率的计算公式
3、请简述PST-1295U在PT异常时保护的处理方法
4、当两条线路所带有功功率均大于告警和第一轮动作定值，请简述装置动作行
为。

5、请简述本线运行、旁路转代中及旁路转代成功时有功功率的计算方法。

6、线路单瞬故障非全相运行时，电抗器零序匝间保护是否会误动，试说明原因，
如果线路非全相运行，同时电抗器发生匝间短路(非接地匝间短路)，电抗器零序匝间保护是否会拒动，试说明原因。

7、电抗器空投时候为了避免TA高低端特性不一致导致零序阻抗误动，装置应
该采取了什么措施？
8、单相純匝间(非接地匝间)时，差动是否能动作，为什么？
9、保护装置硬件配置修改后，重新上电，装置会报装置异常信号，此时该如何
处理？。

2023年-2024年国家电网招聘之电工类能力测试试卷B卷附答案单选题（共45题）1、关于限流电抗器的采用，以下说法正确的是（）。

A.普通电抗器具有饱和特性B.电抗器可以分为普通电抗器和分裂电抗器C.限流电抗器来限制短路电流，常用于输电网D.架空线上一般装设线路电抗器【答案】 B2、一根导体的电阻为R，若将其从中间对折合并成一根新导线，其阻值为（）。

A.R/2B.RC.R/4D.R/8【答案】 C3、下列不同形式的介质击穿表述正确的是（）。

A.固体电介质的击穿过程是可逆变化的过程B.局部放电的存在会使绝缘立即发生击穿C.间隙的击穿需要足够高的电压即可D.高真空度可以提高气隙击穿电压【答案】 D4、允许持久地施加在交流无间隙金属氧化物避雷器端子间的工频电压有效值称为该避雷器（）。

A.额定电压的峰值与参考电压之比B.持续运行电压C.工频参考电压D.允许运行电压【答案】 B5、装与同一相变比相同且容量相同的电流互感器，在二次绕组串联使用时（）。

A.容量和变比都增加不变B.变比增加一倍容量不变C.变比不变，容量增加一倍D.都不对【答案】 C6、某回路的主保护动作时间为 1s ，后备保护动作时间为 2s ，断路器全断开时间为 0.1s ，则校验导线热稳定的短路持续时间采用（）A.3.lsB.1.1sC.3sD.2.1s【答案】 B7、电力系统最危险的故障是（）。

A.三相短路B.两相短路C.两相短路接地D.单相接地【答案】 A8、变压器复合电压起动的过电流保护的灵敏度比低电压启动的过电流保护的灵敏度（）A.低B.高C.不变【答案】 B9、低压侧不带电源的降压变压器，（）装设自动重合闸。

A.不需要B.必须C.视情况而定D.参考其他数据【答案】 C10、母线差动保护的暂态不平衡电流比稳态不平衡电流（）A.大B.相等C.小D.不确定【答案】 A11、电源置零，即将电压源()，电流源()下列叙述中正确的是()。

A.开路，短路B.短路，开路C.短路，短路D.开路，开路【答案】 B12、所谓内部过电压的倍数就是内部过电压的（）与电网工频电压有效值的比值。

电抗器培训试题
1、电容器组串联电抗器的作用：达到抑制电
网的电压波形畸变和控制流过电容器的谐波分
量及限制电容器组的合闸涌流。

1%电抗率的电
抗器只具有限制电容器组合闸涌流的作用。

2、在额定电流下，电抗器电抗值的容许偏差为
0~+5%，对于三相电抗器或单相电抗器组成的三
相电抗器组，每相电抗值不超过三相平均值的±
2%。

3、当耐热绝缘等级为E级时，温升限制是65K，
当耐热绝缘等级为B级时，温升限制是70K.
4、电抗率6%的户外干式空心电抗器配套使用的电容
器组型号为TBB10-10000/417-ACW，电容器组的额
定相电压为11/√3kV,请写出该空心电抗器的型号。

CKDK-10-200.16/0.38-6
或CKGKL-10-200.16/0.38-6
5、户内干式铁芯电抗器的型号为CKSC-10-100.2/0.32-5，
请计算出该铁芯电抗器的额定电流和额定电感
额定电流：I=Q/3U=100.2÷3÷0.32=104.375A
额定电感：L=Q/3ωI2=100.2÷3÷314÷104.3752
=9.76mH。

短路电流模拟题有一工厂配电系统如下图所示：已知变压器T高压侧短路容量S K1=500MVA，变压器短路容量S KT=133MVA,电机M启动容量S stM=9MVA。

其他参数如图所示。

（图中母线阻抗和线路电阻忽略不计）1、求K1点短路时由电源提供的短路容量接近下列哪项数值？（A）105MVA (B)95MVA (C)115MVA (D)125MVA答案：（A）解法1：依据《配电手册》三版P128表4-2:设基准短路容量S j=100MVA变压器高压侧系统电抗标幺值：X*K1=S j/S K1=100/500=0. 2变压器阻抗标幺值：X*rT= S j/S KT=100/133=0.752依据《配电手册》三版P1134式(4-14)得到K1点的短路容量：S1K=S j/( X*K1+ X*Rt)=100/(0.2+0.752)=105MVA解法2：依据《钢铁手册》上P217短路功率法（痞子整理的痞子短路容量定理）：K1点的短路容量：S1K=1/（1/ S K1+1/ S KT）=1/（1/500+1/133）=105MVA痞子评论：这个小题只是让大家理解一下《钢铁手册》上P217短路功率法。

2、为了限制低压侧短路电流，加限流电抗器L，要求在变压器满载时电抗器电压损失△u%不得大于变压器额定电压4(%)，请选择电抗器电抗百分比x rk%最大为下列哪项数值？(已知变压器满载时低压侧补偿后功率因数COSΦ=0.91)(A）6 (B)8 (C)9 (D)10答案（A）依据《配电手册》三版P220公式（5-36）图中电抗器是10KV。

先按6KV计算出6KV电抗器电抗百分比再折算到10KV电抗器的电抗百分比。

根据公式6KV电抗器电抗百分比为：4=x rk6%*I g*sinΦ/I rk= x rk6%*10/(√3*6.3)*sin（cos-10.91）/1解得：x rk6%=10.5因此10KV电抗器百分比:x rk%= [x rk6%*U6/(√3* I rk)]/ [U10/(√3* I rk)]= 10.5*6/10=6.3痞子评论：在实际工作中把10KV电抗器用在6KV回路内还是有的。

电气设备及主系统单选测试题一、单选题（共80题，每题1分，共80分）1、对配电网串联电抗器用途描达错误的有（).A、增加输电线路的电抗，以降低系统的短路电沆B、起滤波功能，改善电能质量C、蓄能，改善电能质量D、做无功负荷使用，消耗电网的过剩无功正确答案：D2、下列不是特高压直流输电的优点是〔A、调节快速，运行可靠B、限制短路电流C、没有电容充电电流D、线路造价高，年电能损失小正确答案：D3、下列（）宜采用一台半断路器接线。

A、35~110kVB、330~500kVC、110~220kVD、10~35kV正确答案：B4、将名方家基本建设期和生产运行期的全部支出费用均折算至计算期的第一年，现值低的方案是可取方案，这种经济技术分析方法是（）A、年费用比较法B、最小费用法C、净现值法D、费用现值法正确答案：B5、采用单母线分段的主接线，当分段断路器闭合运行时，如果某段母线上发生故障，继电保护动作首先跳开（）A、出线断路器B、分段断路器C、电源支路断路器D、该故障分段母线上的所有断路器正确答案：B6、断路器开断中性点不直接接地系统中的三相短路电路时，其首先开断相的恢复电压的工频分量为相电压的（）倍。

A、1.73B、1.3C、1.5D、0.866正确答案：C7、一般凝气式火电厂厂用电率为（）。

A、8%~11%B、11%~-13%C、5%~8%D、3%~5%正确答案：C8、在一定时间内，（）的百分数，称为该时间段的厂用电率。

A、厂用电耗电量与全部发电量之比B、全部发电量与厂用电耗电量之比C、厂用电耗电量与主变压器高压侧额定容量之比D、厂用电耗电量与主变压器低压侧额定容量之比正确答案：A9、大型水电厂厂用电最合理的是（）。

A、单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电B、单母线按机组合数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电C、单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电D、单母线按机组台数分段，每段设置一合厂用变压器以明备用的方式分别给各段母线供电正确答案：D10、一般情况下，物质温度超过5000°C以上，物质就会转化为（A、固态B、液态C、气态D、等离子态正确答案：D11、根据对电气主接线的基本要求，设计电气主接线时首先要考虑（A、采用无母线的接线形式B、尽量降低投资、少占耕地C、保证必要的可靠性和电能质量要求D、采用有母线的接线形式正确答案：B12、装设分段电抗器的作用是（）A、改善母线的电压质量B、吸收多余的无功功率C、改进用户的功率因数D、限制母线回路中的短路电流正确答案：D13、矩形导体广泛用于（），工作电流（）的配电装置中。

《变压器、高压并联电抗器和母线保护标准化设计规范》试题及答案一、填空题：1.Q／GDW 175-2008 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》旨在通过规范220kV 及以上系统的变压器、高压并联电抗器、母线和母联（分段）保护及辅助装置的技术原则、配置原则、组屏（柜）方案、端子排设计、压板设置和回路设计，提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。

2.继电保护双重化包括保护装置的双重化以及与保护配合回路（包括通道）的双重化。

3.Q／GDW 175-2008 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》中330 kV 及以上电压等级变压器以高压侧3/2断路器接线、中压侧双母双分段接线、低压侧单母接线，变压器低压侧有总断路器的分相自耦变压器为例。

4.Q／GDW 175-2008 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》中220 kV电压等级变压器以高、中压侧双母线接线、低压侧双分支单母分段接线的三卷变压器为例。

5.保护装置开关量输入定义采用正逻辑，即接点闭合为“ 1 ”，接点断开为“ 0 ”。

6.保护装置的采样回路应使用A/D冗余结构（公用一个电压或电流源），采样频率不应低于1000 Hz。

保护装置的每个电流采样回路应能满足 0.1 IN以下使用要求，在 0.05 IN～20 IN或者 0.1 IN～40 IN 时测量误差不大于 5％。

7.保护装置应具备以下接口：对时接口和通信接口。

8.保护装置应能记录相关保护动作信息，保留8 次以上最新动作报告。

每个动作报告应包含故障前2 个周波、故障后6 个周波的数据。

9.保护装置记录的动作报告应分类显示：一类供运行、检修人员直接在装置液晶屏调阅和打印的功能，便于值班人员尽快了解情况和事故处理的保护动作信息；另一类供继电保护专业人员分析事故和保护动作行为的记录。

发电厂电气部分模拟考试试题二发电厂电气部分模拟考试试题二答案一、填空题（每空2分，共40分）1. 发电厂变电站输电线路用户2. 经济电流密度长期发热运行电流3. 按炉分段单母线分段4. B271073.1sh i a L ⋅⋅⨯-5. 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6. 弧隙电压恢复强度 弧隙介质恢复强度 弧隙介质恢复强度>弧隙电压恢复强度7. 减小8．不停电检修出线断路器9．工作电源 启动和备用电源 事故保安电源 二、问答题（每题5分） 1. 课本p96-p97 2. 课本p513. 百分电抗是以电抗器自身额定值为基准值的标么值乘以100。

即：%100 3/%⨯=NN L L I U X X ，所以电抗器电抗的有名值为：N NL L I U X X 3%⋅=。

由此公式，则：第二台NKL-10-300-5的96.2250.331051=⨯⋅=L X ；第一台NKL-10-500-3的641.430.531031=⨯⋅=L X ，因此，第二台电抗器的限流效果好。

三、按要求完成下面各题（共45分）1、双母线带旁路母联兼作旁路 双母线分段 内桥2、5000/104G SN -3、122501525010%46.8720.8T T S S MVA ⨯--⨯⨯⎧⎫===⎨⎬⨯⎩⎭ MVA S T 5.628.0503=⎭⎬⎫⎩⎨⎧=4、■ 1 0.37 0.57■ )(13.782/32cm bh = )(13.782/32cm bh =■ )(08.26/32cm h b =)(08.26/32cm h b = ■ ①A I I GN36088.0105.103105005.105.136max =⎭⎬⎫⎩⎨⎧⨯⨯⨯⨯⋅==图(a)为竖放,查表得A I c a 42430125=,88.0=θK ,集肤效应系数8.1=SK所以AA I c a 3734424388.00135=⨯=＞A 3608导体正常运行温度()ccal i I I a 022352max 2007.6737343608)3570(3501=⋅-+=⋅-+=θθθθ查得()416/105.0m J A i ⋅Ω⨯=短路计算时间40.2 4.2k pr ab t t t s=+=+=＞1S,不计非周期分量热效应()()"2222226/2 4.2108010737022607101212K K P tk tk t Q Q I I I ∴==⋅+⋅+=⋅+⋅+=⨯()616162222607100.5100.71030.1250.01K f i Q A A S ⨯∴=+=⨯+=⨯⨯⨯查得c f 095=θ(c c 0010085-均可)②由c i 07.67=θ,查得88=C()2min 882292S C mm ∴===1. 发电机在运行中失去励磁后，其运行状态是由＿＿＿＿进入异步运行。
