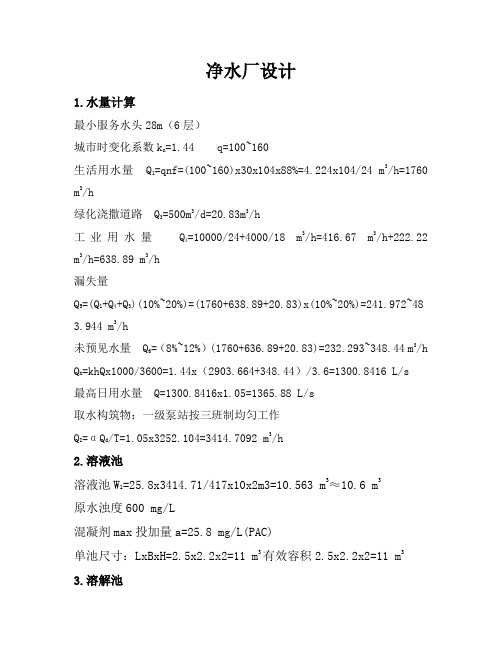

净水厂设计1.水量计算最小服务水头28m（6层）城市时变化系数k n=1.44 q=100~160生活用水量 Q1=qnf=(100~160)x30x104x88%=4.224x104/24 m3/h=1760 m3/h绿化浇撒道路 Q3=500m3/d=20.83m3/h工业用水量Q4=10000/24+4000/18 m3/h=416.67 m3/h+222.22 m3/h=638.89 m3/h漏失量Q5=(Q1+Q4+Q3)(10%~20%)=(1760+638.89+20.83)x(10%~20%)=241.972~48 3.944 m3/h未预见水量 Q6=（8%~12%）(1760+636.89+20.83)=232.293~348.44 m3/h Q h=khQx1000/3600=1.44x（2903.664+348.44）/3.6=1300.8416 L/s最高日用水量 Q=1300.8416x1.05=1365.88 L/s取水构筑物：一级泵站按三班制均匀工作Q I=αQ d/T=1.05x3252.104=3414.7092 m3/h2.溶液池溶液池W1=25.8x3414.71/417x10x2m3=10.563 m3≈10.6 m3原水浊度600 mg/L混凝剂max投加量a=25.8 mg/L(PAC)单池尺寸：LxBxH=2.5x2.2x2=11 m3有效容积2.5x2.2x2=11 m33.溶解池溶解池W2=0.3W1=0.3x10.6=3.18 m3单池尺寸：LxBxH=1.5x1.4x2.0=4.2 m3有效容积1.5x1.4x1.6=3.36 m3放水时间t=10min则放水流量q0=W2/60t=30180/60x10 L/s=5.3 L/s水力管径DN=70 mm相应流速v0=1.38 m/s 1000i=27.40管材采用：硬聚氯乙烯管投药管流量q=W1x2x1000/24x60x60=10.6x2x1000/24x60x60=0.245 L/s 水力管径d1=15 mm相应流速v1=1.24 m/s 1000i=140计量投加设备：转子流量计，耐酸泵GDF型耐腐蚀管道泵型号：GDF25-15型号流量（m3/h）扬程（m）转速（r/min）电动机气蚀余量生产厂GDF25-15 1.5 20 2800 功率（kw）电压（V）（NPSH）r(m)广州市第一水泵厂0.46 220 44.混合器设计计算（1）进水管流速v 进水管采用两条，直径为d1静态混合器设在絮凝池进水管中，设计流量q=Q/n=1365.88/2 L/s=682.94 L/s d N=700 mm查水力计算表知v=1.77 m/s 1000i=5.32(无缝钢管)混合管道的水头损失 h=0.1184Q2n/d4.4得n=hd4.4/0.1184Q2=0.5x0.74.4/0.1184x(650.4208x10-3)2≈3个总水头损失h=5.32x5/100 + 0.5=0.58 m5.药剂仓库设计计算混凝剂最大日用量：d88.13658.25=⨯.3/st045mg/固定储备量：根据给水手册选三十天储备量，则t045.3=⨯309135.PAC相对密度为1.15，则其体积为V=91.35/1.15=79.433m设计堆积高度为2m,则面积为79.43/2=39.72平方米考虑到运输及通道等，设计面积为64平方米。
一．设计原始资料1.净产水量：3000m3/d2.水源为河水3.（1）最高浑浊度为2000NTU（2）碱度为5mg/L（3）总硬度：月平均最高368mg/L, 月平均最低156mg/L（4）PH值：6.9—7.6（5）色度：12度（6）大肠菌群数：1800CFU/100ml（7）水温：月平均最高27.7℃月平均最低6.9℃4．净化出水要求：达到《国家生活饮用水卫生标准》（GB5749-2006）要求。
5．净水厂地形图：比例尺1：2006．地形资料：拟建水厂厂址地形平坦，地质为砂质粘土，地基承载力特征值fa=600kPa,无地下水7．各种材料均可供应。
二、水厂工艺流程选择（一）．确定净水厂的设计水量根据GB50013—2006规定：水处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。
水厂自用水率应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定，一般可采用设计水量的5％～10％。
当滤池反冲洗水采取回用时，自用水率可适当减小。
考虑滤池反冲洗水采取回用及用水安全，自用水率取8%则设计水量G=000×(1+0.08)=3000 m3/d（二）确定净水厂工艺流程和净化构筑物的型式原水的含沙量或色度、有机物、致突变前体物等含量较高，臭味明显或为改善凝聚效果，可在常规处理前增设预处理。
原水来自河水含沙量较低，色度12度，满足GB5749-2006 《生活饮用水卫生标准》，可以不进行原水的预处理。
设计工艺流程：取水→一级泵站→管式静态混合器→穿孔旋流絮凝池→斜管沉淀池→无阀滤池→消毒剂→清水池→二级泵站→用户三、混凝剂的投配根据最高浊度，此河水水质与长江水类似，则混凝剂PAC采用碱式氯化铝（含三氧化二铝10%），投加量最高为20mg/L,无需助凝剂。
沉淀或澄清时间1.2h。
每天工作时间为18h。
1.溶解池W1和溶液池W2的确定W2=aQ/417cn=18×100×20×5400/18 /(1000×1000×10×2)=0.54m3n----液体投加混凝剂时，溶解次数应根据混凝剂投加量和配制条件等因素确定，每日不宜超过3次,取2次。
免费享用，请给好评，谢谢目录第一章总论 (1)1.1设计任务及要求 (1)1.2基本资料 (1)1.2.1水厂规模 (1)1.2.3厂区地形 (1)1.2.4工程地质资料 (2)1.2.5水文及水文地质资料 (2)1.2.6气象资料 (2)第二章总体设计 (2)2.1净水工艺流程的确定 (2)2.2处理构筑物及设备型式选择 (3)2.2.1药剂溶解池 (3)2.2.2混合设备 (3)2.2.3絮凝处理构筑物的选择 (3)2.2.4沉淀池 (3)2.2.5滤池 (4)2.2.6消毒方法 (4)第三章混凝沉淀 (4)3.1药剂投配设备 (4)3.1.1混凝剂药剂的选择 (4)3.1.2混凝剂的投加 (4)3.1.3 溶液池体积 (5)3.1.4 溶解池溶积 (5)3.1.5 投药管 (5)3.1.6 溶解池搅拌设备 (6)3.1.7计量投加设备 (6)3.2混合设备 (6)3.3反应设备的设计 (7)3.3.1平面布置 (7)3.3.2基本设计参数 (7)3.3.3设计计算 (7)3.4 沉淀澄清设备的设计 (9)3.4.1沉淀池分为两组 (9)3.4.2沉淀池平面尺寸 (9)3.4.3进出水系统 (10)3.4.4核算 (12)第四章过滤 (13)4.1滤池的选型 (13)4.2滤池的设计计算 (13)4.2.1设计水量 (13)4.2.2冲洗强度 (13)4.2.3滤池面积 (13)4.2.4单池冲洗流量 (14)4.2.5冲洗排水槽 (14)4.2.6集水渠 (14)4.2.7配水系统 (15)4.2.8冲洗水箱 (16)第五章消毒 (17)5.1加药量的确定 (17)5.2加氯间的布置 (17)第六章清水池及泵房 (18)6.1清水池的设计 (18)6.2泵房的设计 (18)第七章总图布置 (18)7.1水厂的平面布置 (18)7.2水厂的高程布置 (19)参考文献 (19)第一章总论1.1设计任务及要求通过净水厂课程设计，巩固学习成果，加深对给水处理课程内容的学习与理解，掌握净水厂设计的方法，培养和提高计算能力、设计和绘图水平。
二 设计计算内容一、 水厂规模及水量确定综合生活用水量：Q 1=270000×250×96％=64800000L/d=64800m 3/d 生产用水量：Q 2=12000+12000+12000+8000=44000m 3/d 工业企业用水量：Q 3=[(25×1600×3+35×400×3+60×400×3)+(25×1600×3+35×400×3+40×400×3)+(25×1000×3)+(25×1600×3)]／1000=639m 3/d 浇洒绿地用水量：Q 4=(Q 1 +Q 2 +Q 3 )×10％=(64800+44000+639) ×10％=10944m 3/d 未预见用水及管网漏水量: Q 5=20％×(Q 1+Q 2+Q 3+Q 4)=24077 m 3/d 设计水量：Q d =Q 1+Q 2+Q 3+Q 4+Q 5=144460 m 3/d=6019 m 3/h=1.67 m 3/s 水厂自用水量取5% Q I =1.05×TQd=6320.125 m 3/h 消防水量:Qx=55×2=110L/s=9504 m 3/d二. 给水工艺流程的确定及构筑物的选择 2.1工艺流程的确定水厂以地表水作为水源，工艺流程如图1所示。
原水混 合絮凝沉淀池滤 池混凝剂消毒剂清水池二级泵房用户图1 水处理工艺流程2.2构筑物形式的选择根据已选工艺流程，在设计中混合设施选用机械混合池，反应池选用折板絮凝池，沉淀池选用平流式沉淀池，滤池选用V 型滤池，采用加氯消毒。
三、 给水单体构筑物设计计算 （一） 混凝剂配制和投加 1. 设计参数根据原水水质及水温，参考有关净水厂的运行经验，选聚合氯化铝为混凝剂。
