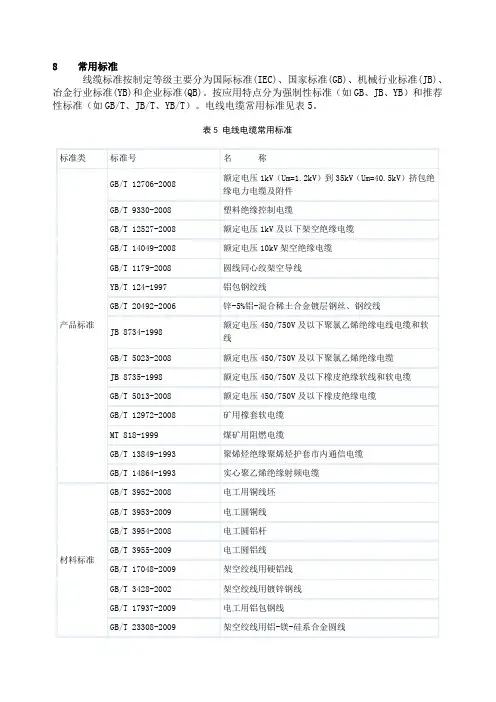

8 常用标准
线缆标准按制定等级主要分为国际标准(IEC)、国家标准(GB)、机械行业标准(JB)、冶金行业标准(YB)和企业标准(QB)。
按应用特点分为强制性标准（如GB、JB、YB）和推荐性标准（如GB/T、JB/T、YB/T）。
电线电缆常用标准见表5。
表5 电线电缆常用标准
9 型号规格与相应标准
电线电缆型号规格的基本格式为：特性代号-型号-额定电压芯数×截面产品标准号，其中普通型不含特性代号，芯数为1时可省略，芯数和截面可统称为规格，产品标准号通常可省略。
型号解析见表6，规格解析见表7。
电线电缆的型号本有一套编制规则（见电线电缆职业培训教材系列、钱汝立主编的《电线电缆制造基础知识》），但随着线缆市场的扩大，线缆品种不断增多，型号也五花八门地出现，有些型号是制造企业自行编制的。
标准化工作正是利用体制手段对科学技术进行规范管理的一种方式，因此我们学习型号时最好以现行标准的规定为准。
因此表6中紧跟型号列出了相应的产品标准和材料标准。
表6 电线电缆常用型号规格及相应标准
表6.1 架空绞线（裸电线）
表6.2 塑料电线（布电线）
表6.3 控制电缆

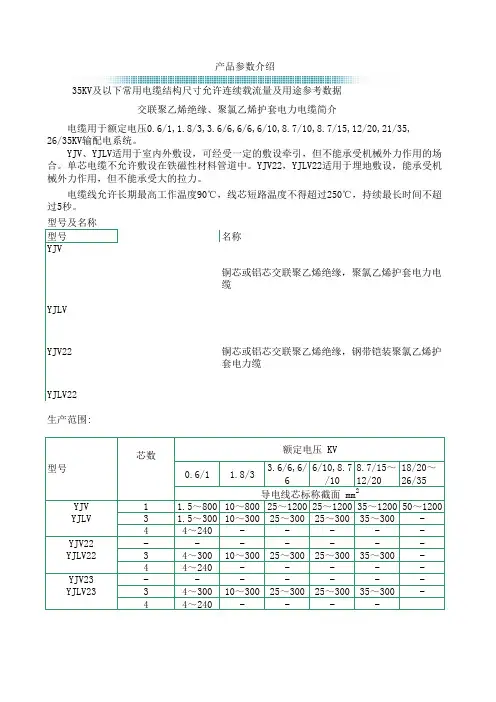

表6.4 电力电缆
表6.5 架空绝缘电缆
表7 电线电缆额定电压及规格。

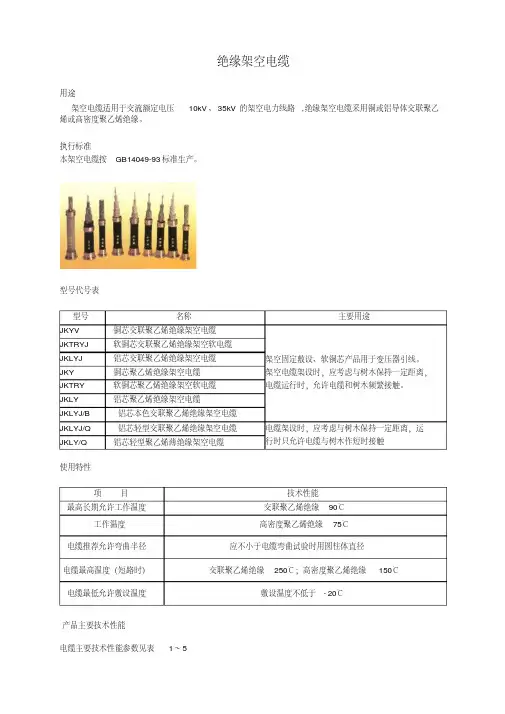

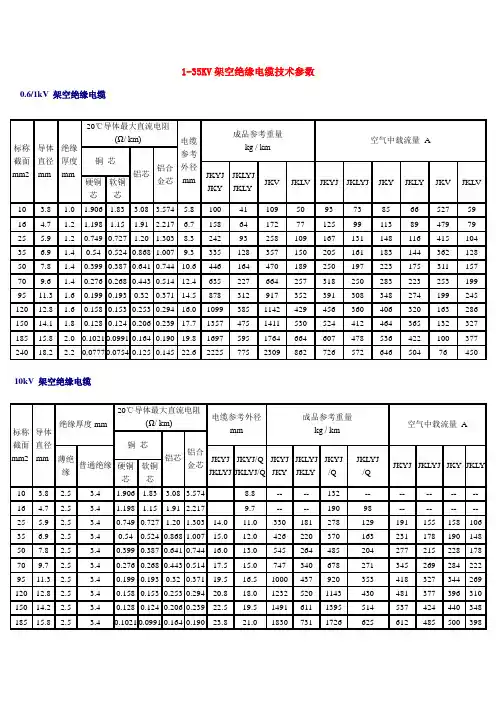

绝缘架空电缆用途架空电缆适用于交流额定电压10kV 、35kV 的架空电力线路,绝缘架空电缆采用铜或铝导体交联聚乙烯或高密度聚乙烯绝缘。
执行标准本架空电缆按GB14049-93标准生产。
型号代号表型号名称主要用途JKYV 铜芯交联聚乙烯绝缘架空电缆架空固定敷设、软铜芯产品用于变压器引线。
架空电缆架设时，应考虑与树木保持一定距离，电缆运行时，允许电缆和树木频繁接触。
JKTRYJ 软铜芯交联聚乙烯绝缘架空软电缆JKLYJ 铝芯交联聚乙烯绝缘架空电缆JKY 铜芯聚乙烯绝缘架空电缆JKTRY 软铜芯聚乙烯绝缘架空软电缆JKLY 铝芯聚乙烯绝缘架空电缆JKLYJ/B 铝芯本色交联聚乙烯绝缘架空电缆JKLYJ/Q 铝芯轻型交联聚乙烯绝缘架空电缆电缆架设时，应考虑与树木保持一定距离，运行时只允许电缆与树木作短时接触JKLY/Q 铝芯轻型聚乙烯薄绝缘架空电缆使用特性项目技术性能最高长期允许工作温度交联聚乙烯绝缘90℃工作温度高密度聚乙烯绝缘75℃电缆推荐允许弯曲半径应不小于电缆弯曲试验时用圆柱体直径电缆最高温度（短路时）交联聚乙烯绝缘250℃；高密度聚乙烯绝缘150℃电缆最低允许敷设温度敷设温度不低于-20℃产品主要技术性能电缆主要技术性能参数见表1～5电缆主要技术性能参数见表1～5表1导体电阻和电缆拉断力表2 额定电压0.6/1kV 架空绝缘电缆表3 额定电压10kV 架空绝缘电缆承载绞线拉断力承载绞线截面mm 2钢承载绞线拉断力不小于N253000035420005056550导体标称截面20℃导体电阻（Ω/km ）≤电缆拉力(N)铜芯copper core铝芯AC铝合金芯AAC硬铜HCC软铜ACC 硬铜芯HCC 铝芯AC 铝合金芯AAC 10 1.906 1.83 3.08 3.57434711650251416 1.198 1.15 1.91 2.217548625174022250.7490.727 1.20 1.393846537626284350.5400.5240.868 1.0071173151778800500.3990.3870.6410.74416502701112569700.2760.2680.4430.514234611035417596950.1990.1930.3200.3713175913727238801200.1580.1530.2530.2943991117339301641500.1280.1240.2060.2394950521033377061850.10210.09910.1640.1906184626732465032400.07770.07540.1250.1457982334679603293000.619—0.1000.110997884334975411导体标称截面NCS (mm2)额定工作温度时最小绝缘电阻MC(M Ω·km)70℃90℃100.00670.67160.00650.65250.00540.54350.00540.54500.00460.46700.00400.40950.00390.391200.00350.351500.00350.351850.00350.352400.00340.34708115095110150表4 额定电压10kV架空绝缘电缆技术参数性能参数单位数值10kV35kV 绝缘电阻（无外屏蔽）≥MΩ·km1500（轻型1000）4100交流电压试验（1min）kV18（轻型12）63局部放电试验（有外屏蔽）pC≤20—热延伸试验%≤150≤150弯曲试验用圆柱体直径mm单芯：20（D+d）±5%多芯：15（D+d）±5%20（D+d）±5%冲击电压试验kV93.8（轻型75）93.8（thin75）250半导电层剥离试验（有外屏蔽）N8～40—注：D：电缆外径，d：导体直径。
电缆技术规格书低压电缆技术条件1 总则本技术规格书仅适用于本次所采购的交流额定电压1KV以下绝缘电力电缆的订货。
本技术规格书的内容包括遵循的标准和电缆使用条件、构造及及其技术要求、试验项目和方法、验收规则、标志、包装。
本技术规格书中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
本技术规格书是本次电缆采购最低要求，投标人所提供的电缆各项技术指标均不得低于本技术规格书要求。
2 引用标准电缆应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准适用于同一情况，则应遵循最为严格的规范。
若本技术规格书与相关的技术规格书或标准有所冲突，则应向业主方咨询并得到其书面确认后方可开展工作。
GB12706-2002 额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆IEC60502-2（1997）额定电压1～30KV挤包绝缘电力电缆及其附件GB12527 —90 额定电压1kV 及以下架空绝缘电缆GB/T2951 《电线电缆机械性能试验方法》GB/T3048 《电线电缆电性能试验方法》GB/T3956 《电力电缆铜、铝导电线芯》GB2952 《电缆外护套》GB6995 《电线电缆识别标志方法》GB50217 《电力电缆工程设计规范》DL401 《高压电缆选用导则》IEC183 《高压电缆选用导则》IEC60502 《额定电压35kV及以下挤出塑料绝缘电力电缆》IEC228 《绝缘电缆的导体》IEC230 《电缆及附件的冲击试验》IEC60 《高压试验技术》3、电缆使用条件3.1.1主要在室内外隧道、管沟、桥架，也可埋在松散土壤中及作为固定敷设用或引户线。
3.1.2周围空气温度：最高+60 ℃，最低-15 ℃，日温差15 ℃，海拔高度不大于1000m 。
技术参数和要求3.2.1 材质线芯：铜芯，铜材必须是无氧铜绝缘物：3.2.2 最高工作温度：交联聚乙稀90 ℃( 聚氯乙稀70 ℃) ，5 秒钟内短路温度≤250 ℃。

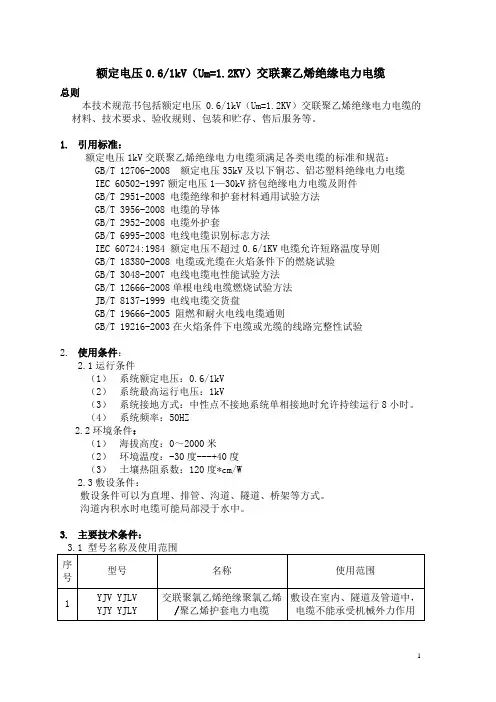

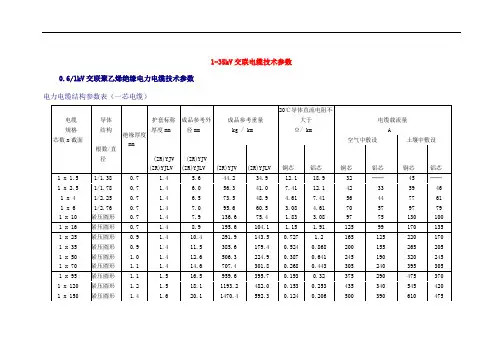

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。
1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。
（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。
沟道内积水时电缆可能局部浸于水中。
3.主要技术条件：套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。
以上型号若为耐火电缆，其绞线时线芯外层绕包致密高性能双层耐火云母带，在其型号前添加“NH”，如“NHYJV”。

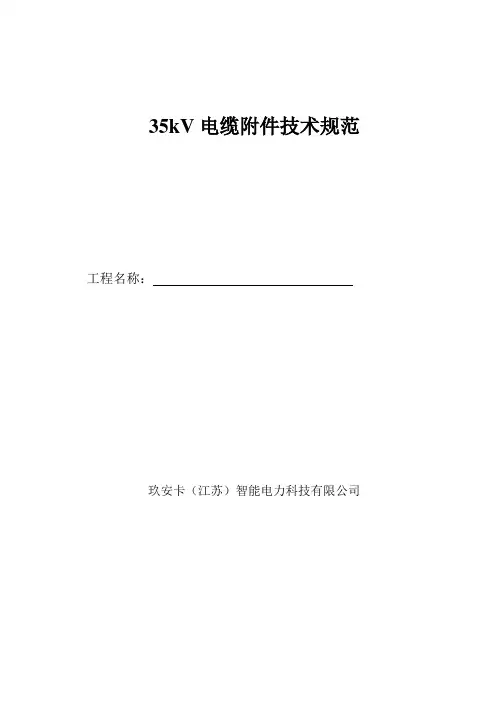

35kV电缆附件技术规范工程名称：玖安卡（江苏）智能电力科技有限公司目录1技术参数和性能要求 .................................................................................................... 错误!未定义书签。
1.1电缆附件主要电气性能参数 (1)1.2电缆附件运行参数 (1)1.3电缆附件结构参数 (1)2 项目需求部分 (5)2.1货物需求及供货范围一览表...................................... 错误!未定义书签。
2.2必备的备品备件、专用工具和仪器仪表需求表 (5)2.3投标人应提供的有关资料 (5)2.4工程概况 (5)2.5使用条件 (5)2.6项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 技术偏差 (6)3.2主要原材料产地表 (7)3.3 推荐的备品备件、专用工具和仪器仪表供货表 (7)1.1电缆附件主要电气性能参数电缆附件主要电气性能参数见表1。
1.2电缆附件运行参数电缆附件运行参数见表2。
1.3电缆附件结构参数见表3～表11表1 电缆附件主要电气性能参数表表2 电缆附件运行参数表表3 电缆户外终端参数表表4 电缆户内终端参数表表5 电缆插拔式终端参数表表6 电缆接头参数表2 项目需求部分2.1 货物需求及供货范围2.2必备的备品备件、专用工具和仪器仪表需求表表8 必备的备品备件、专用工具和仪器仪表供货表2.3投标人应提供的有关资料2.4工程概况2.4.1项目名称：2.4.2电缆附件的名称、型号规格：项目单位需求。
2.5使用条件2.5.1使用环境条件见表9。
表9 使用环境条件2.5.2安装位置及环境2.5.2.1 电缆终端安装在，接头安装在，接头按长期积水考虑。
2.5.2.2 电缆附件安装现场应保持清洁，有防尘措施，环境相对湿度一般不得超过75%。

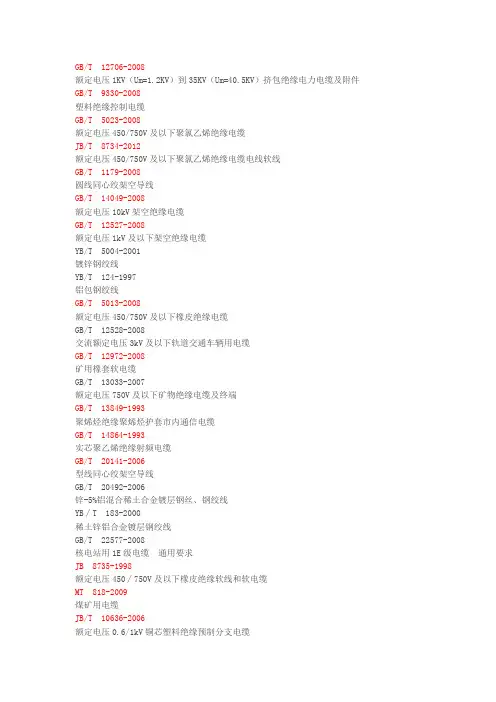

额定电压1KV（Um=1.2KV）到35KV（Um=40.5KV）挤包绝缘电力电缆及附件GB/T 9330-2008塑料绝缘控制电缆GB/T 5023-2008额定电压450/750V及以下聚氯乙烯绝缘电缆JB/T 8734-2012额定电压450/750V及以下聚氯乙烯绝缘电缆电线软线GB/T 1179-2008圆线同心绞架空导线GB/T 14049-2008额定电压10kV架空绝缘电缆GB/T 12527-2008额定电压1kV及以下架空绝缘电缆YB/T 5004-2001镀锌钢绞线YB/T 124-1997铝包钢绞线GB/T 5013-2008额定电压450/750V及以下橡皮绝缘电缆GB/T 12528-2008交流额定电压3kV及以下轨道交通车辆用电缆GB/T 12972-2008矿用橡套软电缆GB/T 13033-2007额定电压750V及以下矿物绝缘电缆及终端GB/T 13849-1993聚烯烃绝缘聚烯烃护套市内通信电缆GB/T 14864-1993实芯聚乙烯绝缘射频电缆GB/T 20141-2006型线同心绞架空导线GB/T 20492-2006锌-5%铝混合稀土合金镀层钢丝、钢绞线YB∕T 183-2000稀土锌铝合金镀层钢绞线GB/T 22577-2008核电站用1E级电缆通用要求JB 8735-1998额定电压450∕750V及以下橡皮绝缘软线和软电缆MT 818-2009煤矿用电缆JB/T 10636-2006额定电压0.6/1kV铜芯塑料绝缘预制分支电缆额定电压450/750V及以下交联聚氯乙烯绝缘电线和电缆JB/T 10491-2004额定电压450/750V及以下交联聚烯烃绝缘电线电缆GB/T 11017-2002额定电压110kV交联聚乙烯绝缘电力电缆及其附件GB/Z 18890-2002额定电压220kV交联聚乙烯绝缘电力电缆及其附件GB/T 22078-2008额定电压500kV交联聚乙烯绝缘电力电缆及其附件原材料标准GB/T 3952-2008电工用铜线坯GB/T 3953-2009电工圆铜线GB/T 3954-2008电工圆铝杆GB/T 3955-2009电工圆铝线GB/T 17048-2009架空绞线用硬铝线GB/T 3428-2002架空绞线用镀锌钢线GB/T 23308-2009架空绞线用铝-镁-硅合金圆线GB/T 17937-2009电工用铝包钢线GB/T 8815-2008电线电缆用软聚氯乙烯塑料JB/T 10437-2004电线电缆用可交联聚乙烯绝缘料JB/T 10260-2001架空绝缘电缆用黑色可交联聚乙烯绝缘料JB/T 10738-2007额定电压35kV及以下挤包绝缘电缆用半导电屏蔽料JB/T 10707-2007热塑性无卤低烟阻燃电缆料GB/T 15065-2009电线电缆用黑色聚乙烯料GB/T 11091-2005电缆用铜带YB/T 024-2008铠装电缆用钢带GB/T 3082-2008铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀层低碳钢丝YB/T 184-2000钢芯铝绞线用稀土锌铝合金镀层钢丝GB/T 4910-2009镀锡圆铜线GB/T 21652-2008铜及铜合金线材GB/T 1196-2002重熔用铝锭GB 7594-1987电线电缆橡皮绝缘和橡皮护套GB/T 5019.10-2009耐火安全电缆用云母带GB 12802.2-2004电气绝缘用聚酯薄膜GB/T 4456-2008包装用聚乙烯吹塑薄膜GA 478-2004电缆用阻燃包带GB/T 23309-2009电缆屏蔽用铝镁合金线IEC 62004:2007架空导线用耐热铝合金单线JB/T 10436-2004电线电缆用可交联阻燃聚烯烃料SJ/T 11223-2000铜包铝线基础通用标准GB/T 3956-2008电缆的导体GB/T 2952-2008电缆外护层GB/T 6995-2008电线电缆识别标志方法GB/T 19666-2005阻燃和耐火电线电缆通则JB/T 8137-1999电线电缆交货盘GB/T 8170-2008数值修约规则与极限数值的表示和判定JB/T 10181-2000电缆载流量计算GA 306-2007塑料绝缘阻燃及耐火电缆分级和要求GB 50217-2007电力工程电缆设计规范GB/T 2900.10-2001电工术语电缆GB/T 2035-2008塑料术语及其定义JB/T 7600-2008电线电缆PNS型机用线盘JB/T 8997-1999电线电缆大孔径机用线盘GB 3957-1983电力电缆铜、铝导电线芯试验方法标准GB/T 4909-2009裸电线试验方法GB/T 3048-2007电线电缆电性能试验方法GB/T 2951-2008电缆和光缆绝缘和护套材料通用试验方法JB/T 10696-2007电线电缆机械和物理性能试验方法GB/T 18380-2001、2008电缆和光缆在火焰条件下的燃烧试验(1~3部分)GB/T 17650-1998取自电缆或光缆的材料燃烧时释出气体的试验方法GB/T 17651-1998电缆或光缆在特定条件下燃烧的烟密度测定GB/T 2973-2004镀锌钢丝锌层质量试验方法GB/T 1410-2006固体绝缘材料体积电阻率和表面电阻率试验方法GB/T 12666-2008单根电线电缆燃烧试验方法GB/T 17432-1998变形铝及铝合金化学成分分析取样方法GB/T 22077-2008架空导线蠕变试验方法MT 386-1995煤矿用阻燃电缆阻燃性的试验方法和判定规则。
