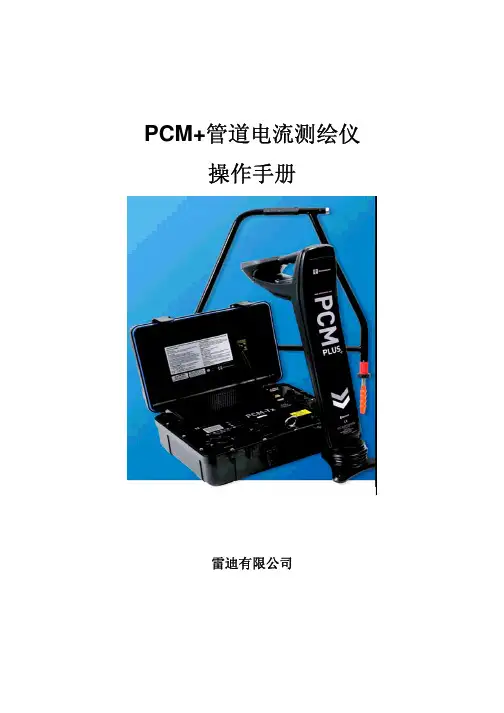

PCM+管道电流测绘仪操作手册雷迪有限公司目录1．PCM+ 发射机的基本操作................................................. (1)1.1 发射机的操作界面 (1)1.2 输出频率选择旋钮 (2)1.3 输出电流选择旋钮 (2)1.4 输出电压指示灯 (3)1.5 输出状态指示灯 (3)1.6 施加发射机信号 (4)1.7 使用管线仪的发射机探测管线 (5)1.8 发射机与管道的连接 (6)1.9 连接电源 (6)2．PCM+ 接收机的基本操作 (7)2.1 接收机的操作界面 (7)2.2 参数设置菜单 (10)2.3 电池 (11)2.4 选择工作频率 (11)2.5 深度测量 (12)2.6 电流测量模式与数据存储功能 (12)2.7 管线定位 (13)3．探测的基本方法 (14)3.1 精确定位目标管线 (14)3.2 峰值定位模式 (15)3.3 谷值定位模式 (15)3.4 深度测量与管线电流测量 (15)3.5 管线电流测量 (17)3.6 采用dBmA数据测量管线电流 (18)4．管线电流测量 (21)4.1 不同管线的探测基本技术 (21)4.2 管线与管线的缺陷点 (23)5．应用实例 (25)5．1 平行管线 (25)6．A字架的基本操作 (29)6.1 关于A字架 (29)6.2 基本操作 (29)6.3 比较故障点严重程度 (31)6.4 存储A字架测量的FF 读数 (32)6.5 FF 数据数据上传 (32)7．测量结果分析 (33)7.1 测量原理 (33)7.2 防止误差 (33)7.3 识别干扰 (34)7.4 定位电流 (34)7.5 定向箭头 (35)7.6 分析测量结果 (35)1．PCM+ 发射机的基本操作PCM+ 发射机的外壳坚固防水。

发射机在工作状态时，应打开箱盖散热，让发射机保持最合适的温度。

关闭箱盖前应断开所有连线。

1．1 发射机的操作界面1．电源开关2．LCD 显示屏与LED 指示灯：LCD 显示屏显示输出电流值（单位:mA ）LED 指示灯显示发射机工作状态3．AC 交流电源接口4．DC 直流电源接口5．输出线接口6．输出电流选择旋钮7．频率选择旋钮8．串行端口：维修人员专用9．散热器串行端口交流电源接口直流电源接口输出线接口 电源开关频率选择旋钮输出电流选择旋钮 LCD 显示屏LED 指示灯散热器输出正常指示灯温度超限指示灯功率超限指示灯电压超限指示灯1．2 输出频率选择旋钮LCD显示屏显示4Hz 输出电流（单位：Am）。

频率选择旋钮用于选择3种混频电流信号：ELF电流信号ELF主要用于管道涂层评估。

ELF具有最远的传输距离。

其中：4Hz测绘电流，占总输出电流的35%ELF定位电流(128Hz 或98Hz)，占总输出电流的65%ELCD电流信号ELCD主要用于同时进行管道涂层评估和故障点定位。

ELCD信号是带有电流方向的ELF信号，具有中等输距离。

其中：4Hz测绘电流，占总输出电流的35%ELF定位电流(128Hz 或98Hz)，占总输出电流的35%8Hz电流方向电流，占总输出电流的30%LFCD电流信号LFCD主要用于同时进行管道涂层评估和故障点定位。

LFCD信号是带有电流方向的LF信号，具有中等输距离。

其中：4Hz测绘电流，占总输出电流的35%LF定位电流(640Hz 或512Hz)，占总输出电流的35%8Hz电流方向电流，占总输出电流的30%在3种混频电流信号中，都含有4Hz测绘电流频率。

根据在密集管线区域探测管线或者故障点定位的需要，选择定位电流的频率和电流方向频率。

1．3 输出电流选择旋钮可选择6级4Hz测绘电流的输出水平：100mA, 300mA, 600mA, 1A, 2A, 3A。

LCD显示屏显示3 位数的4Hz测绘电流的输出电流值。

PCM+发射机以恒定电流的方式输出信号，最大输出电流受电源功率的制约。

1．4 输出电压指示灯黄色的输出电压指示灯指示输出电压。

电压指示灯不亮，表明输出电压小于20V。

20V电压指示灯亮，表明输出电压为20 – 40V。

40V电压指示灯亮，表明输出电压为40 – 60V。

60V电压指示灯亮，表明输出电压为60 – 80V。

80V电压指示灯亮，表明输出电压为80 – 100V。

Voltage Limit电压超限指示灯Voltage Limit电压超限指示灯亮，表明输出电压已到达100V最大输出电压限值。

此时，表明管道电阻或大地电阻过高，需要检查连接点的连接情况，降低连接电阻。

警告：涂层良好的管道由于电流增大，也可能产生电压报警。

如果60V/80V/100V电压指示灯亮，请勿使用过高的输出电压或输出电流，因为这样可能在管道泄漏处或涂层破损点产生很高的电流密度，长时间施加信号会造成轻度腐蚀。

1.5 输出状态指示灯Output OK 输出正常指示灯：绿灯-信号输出正常，不亮-信号输出不正常Over Temperature温度超限指示灯：红灯-温度过高，不亮-温度正常Power Limit功率超限指示灯：红灯-输出功率过高，不亮-输出功率正常Voltage Limit电压超限指示灯：红灯-输出电压过高，不亮-输出电压正常Over Temperature温度超限指示灯当发射机的温度超限时，发射机将自动关机。

等发射机冷却后再继续使用。

Power Limit功率超限指示灯该灯亮表明当前输出电流的功率已经超出外部电源的供应能力，发射机达到最大输出功率。

调低输出电流水平，直到Output OK输出良好指示灯变为绿灯。

1.6 施加发射机信号警告：断开管道阴极保护时，请遵守安全操作规定。

必须关闭发射机，才能连接输出线。

1．从阴保整流器或测试桩上，断开管道连线和阳极连线。

2．保证发射机处于关机状态。

3．发射机的白色输出线连接到管道。

4．发射机的绿色输出线连接到阳极连线。

5．根据现场条件选择合适的电源，连接电源线。

注意：如果白色线和绿色线接反，PCM+的电流方向箭头/故障点定向箭头将指向错误的方向。

必须采用牺牲镁阳极或自设的接地点等独立的低阻抗接地点。

连接在绝缘接头时，绝缘接头的另一端必须进行接地处理。

采用接地钎自设接地点时，接地电阻有可能不够低。

接地点的位置应距离管道连接点至少45M，以保证足够的信号传输距离。

6．根据工作目的选择合理的工作频率：管线探测一般选用ELF电流信号。

管道涂层评估一般选用ELF电流信号。

管道涂层评估与故障点定位同时进行，可选用ELFCD电流信号或者LFCD电流信号。

使用电流方向功能探测密集管线，可选用ELFCD电流信号或者LFCD电流信号。

7．用输出电流旋钮将输出电流转换至100mA最低输出档位。

8．打开发射机电源开关。

开机后，屏幕显示出当前发射机型号的频率配置：50Hz/128Hz/ 640Hz，或者60Hz/ 98Hz/ 512Hz。

9．用输出电流旋钮逐步调高输出电流。

在任何指示灯不变为红灯的条件下，尽量选用最大输出电流。

1．7 使用管线仪的发射机探测管线有时需要用管线仪的发射机来施加定位信号，频率可使用低频(512/640Hz)或8KHz频率：• 当PCM+发射机远离探测点，接收信号过弱时。

• 当管道带有绝缘接头，PCM信号无法继续传输时。

1．8 发射机与管道的连接1．8．1 在具有阴极保护整流器的测试桩处施加发射机信号阴极保护整流器与管道和阳极相连，由110/220VAC交流电源供电，其作用是对加载100Hz频率的强制阴保电流。

在阴极保护整流器处，具有理想的管道连接点，阳极地床是理想的接地点。

断开与管道和阳极连接的阴保整流器输出线。

若阴保整流器输出线未完全断开，可能造成PCM+电流信号不稳定，也有可能会损坏发射机。

用PCM+发射机代替阴保整流器，将管道和阳极的连接线与PCM+发射机连接。

PCM+的白色线与管道相连，绿色线与阳极相连。

若阴保整流器对多根管道实施阴极保护，则需要断开所有管道连线和阳极连线，PCM+白色线连接到目标管道，绿色线连接到阳极。

若PCM+发射机的信号施加到多条管道上，信号会产生分流，信号传输距离将减小。

注意：需要进行阴极保护的管道往往带有较大的PCM+电流，因此沿着管道用接收机测量管道电流，可查找出管道阴保缺陷点。

这是快速地评估涂层质量的简单方法。

1．8．2 在没有阴极保护整流器的测试桩处施加发射机信号有的测试桩具有绝缘接头，PCM+发射机的连接点应绕过绝缘接头。

PCM+发射机的白色线连接到绝缘接头的目标管段一端，绿色线连接到绝缘接头的另一端作为接地点。

注意：此时，绝缘接头两端的目标管道的走向应相反。

若两端的管道同向分布，会影响测量结果。

1．8．3 利用牺牲阳极作为接地点当管道不存在绝缘接头时，牺牲阳极可作为发射机的接地点。

注意：有的阳极直接连在管道上而不与测试桩相连，PCM+电流在阳极点会产生较大的电流损失，测量时接收机能够轻松地定位阳极点。

断开管道与阳极的连接线。

PCM+的白色线与管道相连，绿色线与阳极相连。

注意：如果牺牲阳极基本耗尽，将成为高阻体。

发射机指示灯将显示电压超限。

此时，建议采用长接地钎为发射机进行低阻接地。

无论何种接地方式，接地电阻都应低于20欧姆，以保证发射机输出正常。

也可利用其他管道作为发射机的接地。

接地管道的走向应与目标管道相反。

在河流、排水渠、河堤、湿地及含水量大的地方都可进行接地。

或利用地表的大型金属物。

注意：接地点应远离管线位置。

1.9 连接电源PCM+发射机可使用三种电源：·230V（110V）AC交流电源·20-50VDC直流电源·15-35V阴保整流器电源注意：发射机在连接电源之前必须先接地！在使用230V AC 50Hz (110V AC 60Hz)交流电源时，PCM+发射机可达到300W额定功率和最大信号传输距离。

交流电源交流电源可使用市电电源或者功率至少300W的230V发电机。

利用车载直流-交流电源转换器和12/24V DC车载电源，也可达到至少300W 的230V（110V）功率。

20V-50V直流电源2个12V蓄电池或1个24V蓄电池。

15-35V AC 阴保整流器交流电源发射机的直流电压的输入电压范围为20-50VDC或14-35V整流AC，最大输入电流可达5A。

确保整流器关闭。

黑色线连电源阴极，红色线连电源阳极，打开接收机电源。

若电源输入电流小于5A，发射机的功率超限指示灯的红灯亮。

输出电流从低到高逐步调节。

发射机的最大输出功率取决于电压。

例如，对于输入电压为20V的管道，其最大输出电流只能是300mA，若管道的输入电压为50V，其最大输出电流可达到3A。

发射机具有对反向电流和高压电流的直流输入保护功能，连接错误时不工作。
