八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。
8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。
3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。
据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。

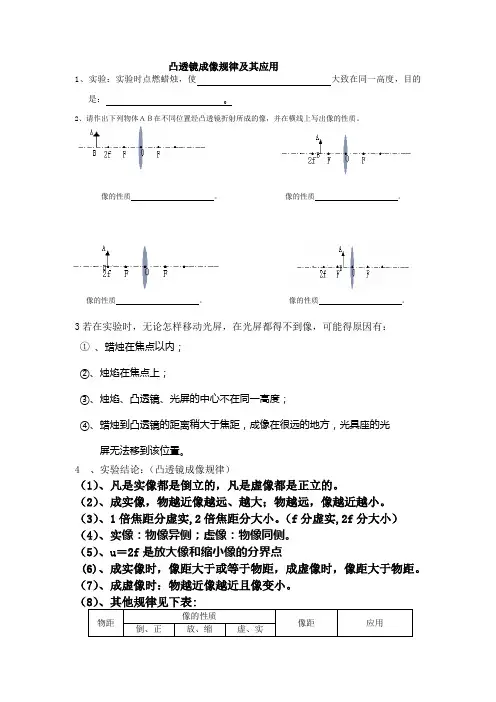

凸透镜成像规律及其应用
1、实验：实验时点燃蜡烛，使大致在同一高度，目的
是：。
2、请作出下列物体ＡＢ在不同位置经凸透镜折射所成的像，并在横线上写出像的性质。
像的性质。
像的性质。
像的性质。
像的性质。
3若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：
①、蜡烛在焦点以内；
②、烛焰在焦点上；
③、烛焰、凸透镜、光屏的中心不在同一高度；
④、蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光
屏无法移到该位置。
4 、实验结论：（凸透镜成像规律）
（1）、凡是实像都是倒立的，凡是虚像都是正立的。
（2）、成实像，物越近像越远、越大；物越远，像越近越小。
（3）、1倍焦距分虚实,2倍焦距分大小。
（f分虚实,2f分大小）（4）、实像：物像异侧；虚像：物像同侧。
（5）、u＝2f是放大像和缩小像的分界点
(6)、成实像时，像距大于或等于物距，成虚像时，像距大于物距。
（7）、成虚像时：物越近像越近且像变小。
透镜光路图作图练习
班级姓名
1根据下列四图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。
2、在下图中，画出了平行光束通过透镜前后的方向，在图中填上适当类型的透镜。
绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。
2.请在如图所示的甲乙方框中分别填入合适的透镜。
3.画出图中入射光线通过透镜后的折射光线。
4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。
5.请画出光源S发出的光线SA通过凸透镜后的光路图。
(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。
7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。
8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。
请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。
10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。
11.请画出由S点发出的光经过凸透镜后的折射光线。
12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。
13.凸透镜的成像规律可以通过画光路图去理解。
在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。
B、B′两点到光心的距离均为2f。
(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。

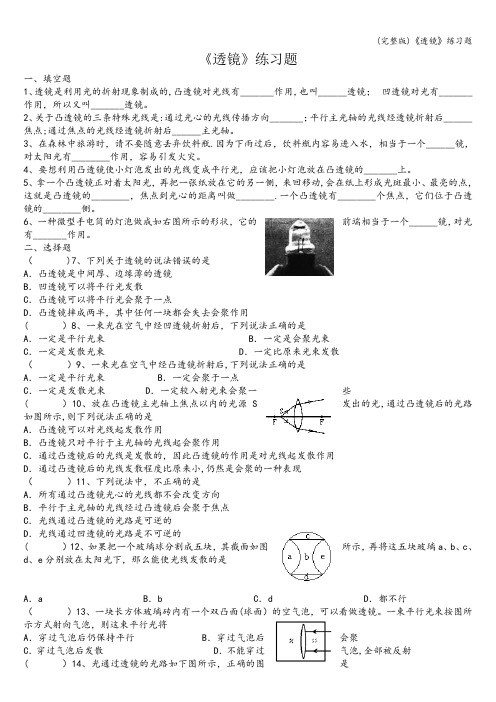

《透镜》练习题一、填空题1、透镜是利用光的折射现象制成的,凸透镜对光线有_______作用，也叫______透镜；凹透镜对光有_______作用，所以又叫_______透镜。
2、关于凸透镜的三条特殊光线是:通过光心的光线传播方向_______；平行主光轴的光线经透镜折射后______焦点;通过焦点的光线经透镜折射后______主光轴。
3、在森林中旅游时，请不要随意丢弃饮料瓶.因为下雨过后，饮料瓶内容易进入水，相当于一个______镜，对太阳光有________作用，容易引发火灾。
4、要想利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的_______上。
5、拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，来回移动,会在纸上形成光斑最小、最亮的点，这就是凸透镜的________，焦点到光心的距离叫做________.一个凸透镜有________个焦点，它们位于凸透镜的________侧。
6、一种微型手电筒的灯泡做成如右图所示的形状，它的前端相当于一个______镜，对光有_______作用。
二、选择题（ )7、下列关于透镜的说法错误的是A．凸透镜是中间厚、边缘薄的透镜B．凹透镜可以将平行光发散C．凸透镜可以将平行光会聚于一点D．凸透镜摔成两半，其中任何一块都会失去会聚作用( ）8、一束光在空气中经凹透镜折射后，下列说法正确的是A．一定是平行光束 B．一定是会聚光束C．一定是发散光束 D．一定比原来光束发散（）9、一束光在空气中经凸透镜折射后,下列说法正确的是A．一定是平行光束B．一定会聚于一点C．一定是发散光束 D．一定较入射光束会聚一些( ）10、放在凸透镜主光轴上焦点以内的光源S发出的光，通过凸透镜后的光路如图所示,则下列说法正确的是A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小,仍然是会聚的一种表现（）11、下列说法中，不正确的是A．所有通过凸透镜光心的光线都不会改变方向B．平行于主光轴的光线经过凸透镜后会聚于焦点C．光线通过凸透镜的光路是可逆的D．光线通过凹透镜的光路是不可逆的( ）12、如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是A．a B．b C．d D．都不行（）13、一块长方体玻璃砖内有一个双凸面(球面）的空气泡，可以看做透镜。
专题06 透镜及其成像规律作图（解析版）类型一凸透镜、凹透镜三条特殊光线【方法技巧】1.凸透镜三条特殊光线：(1)过光心的光线，其传播方向不改变；(2)平行主光轴的光线折射后过焦点：(3)过焦点射向凸透镜的光线折射后将平行主光轴传播。
2.凹透镜三条特殊光线：（1）经过光心的光线传播方向不改变。
（2）与主光轴平行的光线折射后的反向延长线过虚焦点。
（3）射向虚焦点的光线折射后平行于主光轴。
【专项训练】1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。
【答案】解：在图1中，平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；在图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；如图所示：【解析】在作凸(凹)透镜的光路图时，先确定所给的光线的特点再根据凸(凹)透镜的光学特点(三条特殊光线)来作图。
(1)凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。
(2)凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过凹透镜光心的光线传播方向不改变。
2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。
如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。
【答案】3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。
请画出：(1)物体AB在平面镜中的像A′B′。
八年级物理第五章透镜作图题专题一、作图题1.完成图中的光路图。
2.如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号。
3.请在虚线框内画出适当的透镜或面镜。
4.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
5.如图①，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线．（保留作图痕迹）6.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出:射向凸透镜的入射光线；经平面镜的反射光线；标出反射角的度数.7. 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置.一束光AB经凸透镜和平面镜怎样传播?画出光路图来；8.如图，请作出凸透镜的入射光线和进入水中的折射光线。
9.如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。
若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。
10.如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．11.如图所示，OO′为凸透镜的主光轴，S′为点光源S 经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。
12.完成如图的光路图。
13.如图为某透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并用作图法作出该透镜右侧的焦点F。
14.如图所示是照相机的原理图，A′B′是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示．15.如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．16.有一束光经过凸透镜二倍焦距处射向该透镜，请在图中画出这条光线经过凸透镜折射后的光路。
L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凹透镜的折射光线的方向。
3. 完成下列透镜的光路。
4. 在下列各图中的适当位置画出一个合适的透镜。
5. 画出下列图中凸透镜的入射光线或折射光线的方向。
6. 画出下列图中凹透镜的折射光线或入射光线的方向。
7. 在下列方框中分别画一个合适的透镜，并确定其位置。
8. 在下列方框中分别画一个合适的透镜，并确定其位置。
9.（1）如图所示，L 1为入射光线，L 2为出射光线。
请在图中添加一个合理的光学器件。
（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。
请完成光路图。
F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。
图5 图65、如图6所示，请你完成光路图。
6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。
潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。
请根据图中已有的光路，完成光路图，画出物体A的大致位置。
图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。
8、在图9中的虚线内填上适当的光学仪器。
9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。
图10 图1111、请完成图11中的光路图。
图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。
13、如图13所示是照相机的原理图，A’B’是AB的像。
请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。

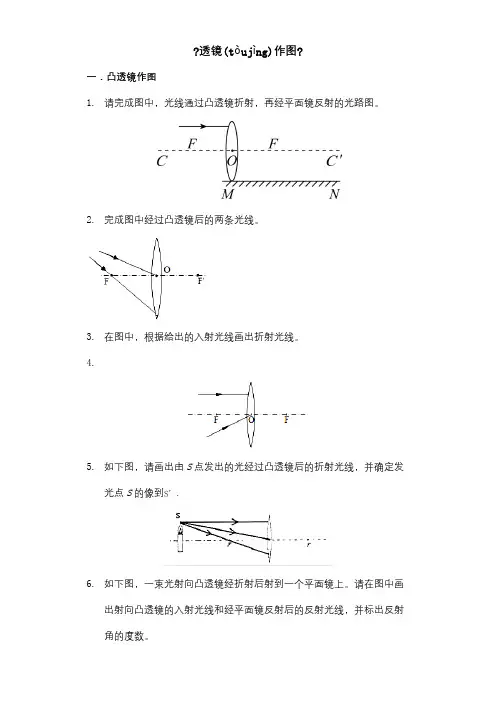

?透镜(tòujìng)作图?一．凸透镜作图1.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。
2.完成图中经过凸透镜后的两条光线。
3.在图中，根据给出的入射光线画出折射光线。
4.5.如下图，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像到．6.如下图，一束光射向凸透镜经折射后射到一个平面镜上。
请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
7.如下(rúxià)图，完成凸透镜的光路图。
8.9.10.如下图，凸透镜主光轴与水面重合，即：上半局部在空气中，下半局部在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线方向大致符合物理规律即可。
11.图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线。
12.如下图，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；13.如图，S是点光源。
正确(zhèngquè)画出从点光源S发出的两条射向凸透镜光线，以及其通过凸透镜折射后的光线要求两条光线不能重复。
二、凹透镜作图14.按要求作图：请在图中画出两束入射光线对应的折射光线。
15.16.请补充完好通过凹透镜两条光线的光路图其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴17.18.请将光路图补充(bǔchōng)完好。
19.20.21.如下图，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：22.射向凹透镜的入射光线；23.经平面镜的反射光线。
24.25.在图中画出入射光线经过凹透镜后的折射光线。
26.27.如下图，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点是光源S在平面镜中的像．请画出：光源S的位置；的入射光线；经凹透镜的折射光线．28.画出图中从S点射出的两条入射光线经过透镜(tòujìng)后的折射光线29.30.如下图，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F为凹透镜的焦点，O为光心。

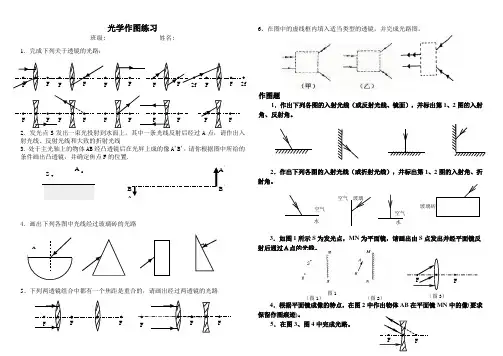

光学作图练习班级: 姓名:1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.4．画出下列各图中光线经过玻璃砖的光路5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路6、在图中的虚线框内填入适当类型的透镜，并完成光路图。
