02-GSM基础知识普及

GSM基础知识安徽移动网络部交换科2006年12月目录第一章交换系统的基本原理 (1)第一节交换系统的功能单元 (1)一、移动业务交换中心 (1)二、归属用户位置寄存器 (1)三、访问用户位置寄存器 (2)四、鉴权中心 (2)五、设备识别寄存器 (3)六、各功能单元的接口 (3)第二节交换系统的编号计划 (4)一、常用编号及其结构 (4)二、设备地址标识号码 (7)第二章交换业务典型流程及关键指标 (8)第一节鉴权过程 (8)第二节位置登记 (8)一、变化到已知MSC/VLR的位置更新 (9)二、变化到未知MSC/VLR的位置更新 (9)第三节切换流程 (10)一、由相同BSC控制的小区间的切换 (10)二、由同一MSC，不同BSC控制小区间的切换 (10)三、由不同MSC控制的小区间的切换 (11)第四节GSM呼叫实例 (12)一、移动主叫,例如至PSTN (12)二、移动被叫，例如呼叫来自PSTN (12)三、移动呼叫移动(移动用户在不同的MSC/VLR） (13)第四节关键指标 (13)一、VLR用户利用率 (13)二、HLR鉴权用户利用率 (13)三、HLR开户用户利用率 (14)二、CP负荷 (14)三、PAGING成功率 (14)四、信令负荷 (14)五、话务中继每线话务量 (14)六、录音通知统计 (15)七、网络接通率 (15)八、切换成功率 (15)第一章交换系统的基本原理本章导读通过对本章的学习，您将了解到：✧交换系统的组成和原理。

交换子系统包括MSC(移动交换中心）、HLR（归属用户位置寄存器）、VLR(访问用户位置寄存器)、AC(鉴权中心）、EIR（终端设备寄存器）。

第一节交换系统的功能单元一、移动业务交换中心MOBILE–SERVICE SWITCHING CENTER●MSC是整个网络的核心，完成最基本的网络功能，协调与控制整个GSM网络中BSS、OSS的各个功能实体.●接口管理，实现各种相应的管理功能,提供与PSTN、ISDN、PSPDN、PLMN的接口。

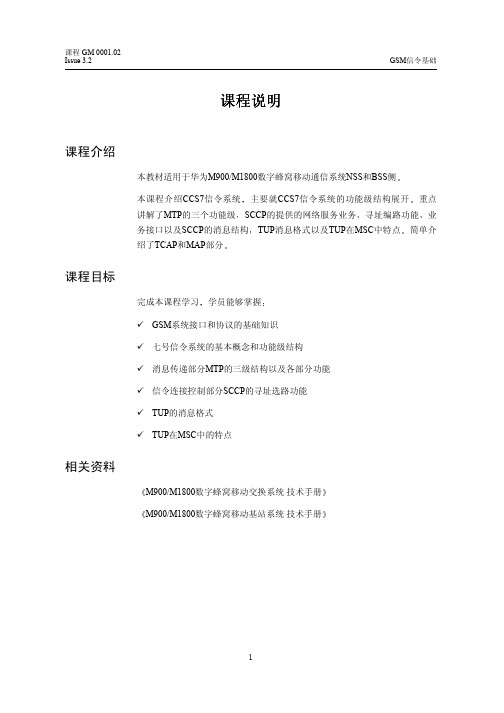

课程说明课程介绍本教材适用于华为M900/M1800数字蜂窝移动通信系统NSS和BSS侧本课程介绍CCS7信令系统主要就CCS7信令系统的功能级结构展开重点讲解了MTP的三个功能级SCCP的提供的网络服务业务寻址编路功能业务接口以及SCCP的消息结构TUP消息格式以及TUP在MSC中特点简单介绍了TCAP和MAP部分课程目标完成本课程学习学员能够掌握9GSM系统接口和协议的基础知识9七号信令系统的基本概念和功能级结构9消息传递部分MTP的三级结构以及各部分功能9信令连接控制部分SCCP的寻址选路功能9TUP的消息格式9TUP在MSC中的特点相关资料M900/M1800数字蜂窝移动交换系统技术手册M900/M1800数字蜂窝移动基站系统技术手册第一节 GSM信令系统简介信令系统简介我们已经知道数字蜂窝移动通信系统由NSS BSS OSS三大子系统和MS组成但这只是根据功能划分的物理上的组合大多数功能是分布在不同的设备中的这样在执行任务时就需要交换信息协调动作分散的设备需要相互配合才能完成某项任务设备或各个子系统之间必须通过各种接口按照规定的协议实现互连在通信系统中我们把协调不同实体所需的信息称为信令信令系统指导系统各部分相互配合协同运行共同完成某项任务GSM系统中,信令消息具体体现在接口的协议和规范上我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系1.1 接口和协议接口代表两个相邻实体之间的连接点而协议是说明连接点上交换信息需要遵守的规则两个相邻实体要通过接口传送特定的信息流这种信息流必须按照一定的规约也就是双方应遵守某种协议这样信息流才能为双方所理解不同的实体所传送的信息流不同但其中也可能有一些共同性因此某些协议可以用在不同的接口上同一接口会用到多种协议图1-1表示了在无线接口Um接口上存在的不同协议其中SS规程用于移动台对HLR设置补充业务的参数MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息RR用于移动台和BSC之间交换无线资源分配信息图1-1 通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口Abis接口和A接口图1-2表示了GSM 系统的信令结构横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施纵向对应于各个功能层面从最低的传输层开始逐步到各种高层面MS BTSBSCMSC/VLRHLRGMSC传输层RR MM CM 图1-2 GSM 系统的信令结构让我们先来看无线接口它们涉及到GSM 系统中的许多重要协议最底层是BTS 和MS 之间的传输层然后是无线接口第二层的数据链路层和第三层的应用层其中包括协议RR 无线资源管理此协议也出现在Abis接口和A接口上从这里可以看出BTS 和BSC 这些设备对有些信令的交换是透明的它们的作用只是传递信息并不做处理对于网络一侧的内部连接各设备都具备单一的接口即用CCS7信令网支持相互间的信令交换1.2 GSM 系统中的接口和协议在GSM 系统中,信令消息在不同的接口有不同的形式也就是有不同的信令协议为什么采用不同的协议呢比较直观的原因之一是为了得到优化这一点表现在无线接口上另一个原因就是迁就已经存在的标准图1-3表示GSM 系统的信令模型L3L2L1Um A-bis A图1-3 GSM系统信令模型从信令模型中可以看出GSM系统中不同接口上使用了不同的协议从链路层看分别涉及MS和BTS之间的LAPDm BTS与BSC之间的LAPD以及七号信令系统中的MTP2协议信令协议与设备结构是无关的只是用于MS与网络之间建立的一种约定以支持RR MM CM功能的执行RR管理涉及多个接口和实体BSC与MSC之间的接口协议称为BSSMAP BSS移动应用部分用以支持各种连接处理和切换过程其承载方式是A接口上的CCS7信令协议BTS与BSC之间的协议称为RSM无线分系统管理用于支持分配传输路径和测量报告处理其承载方式是Abis接口上的LAPD信令协议BTS与MS之间的协议称为RIL3-RR无线接口第三层RR协议它只是整个第三的层实体的一部用于支持无线连接处理和测量报告处理其载体是Um接口上的LAPDm信令协议对于MM和CM BTS和BSC不对这类消息进行处理涉及到MM和CM的设备主要是移动台以及HLR和MSC/VLR我们把这类消息称为DTAP消息通过A接口能够传递两类消息BSSMAP消息和DTAP消息其中BSSMAP消息负责业务流程控制需要相应的A接口内部功能模块处理对于DTAP消息A接口仅相当于一个传输通道从NSS到BSS侧DTAP消息被直接传递至无线信道从BSS到NSS侧DTAP消息被传递到相应的功能处理单元对A接口来说DTAP消息是透明的关于A接口的协议和规范在信令高级课程中会详细描述另外在这里需要说明的是GSM各个接口的协议和承载方式各不相同我们在信令初级课程中从第二节到第八节着重讨论在GSM网络子系统和A接口中所使用的七号信令系统小结本节对GSM信令系统做了简单介绍习题请画出GSM系统的信令结构第二节 七号信令系统概述2.1 共路信令的概念和特点我们已经知道,数字蜂窝移动通信系统由NSSBSSOSS 三大子系统和MS 组成,但这只是根据功能划分的物理上的组合,大多数功能是分布在不同的设备中的,这样在执行任务时就需要交换信息,协调动作 在通信系统中我们把协调不同实体所需的信息称为信令信令系统指导系统各部分相互配合协同运行共同完成某项任务GSM 系统采用七号信令系统让我们先对七号信令系统做一简单回顾七号信令系统即CCS7信令系统也就是说七号信令系统首先是共路信令系统那么您还记得什么是共路信令吗2.1.1 共路信令的概念信令信道和业务信道完全分开,在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息,这就是共路信令系统的基本特征也许图2-1会有助于您理解交换网络交换网络信令设备信令设备公共控制公共控制交换机A 交换机B 话路数据链路图2-1 共路信令系统CCS7信令消息实际上就是通信网上各节点比如交换机控制处理器之间通信的数据分组在线路信令链路上以分组交换的原理传送信令因此CCS7信令网本质上为数据通信网是一种特殊的分组交换网它形成了一个独立的七号信令网在2M一次群数字中继传输线路上采用其中的一个时隙64kbps TS0除外作为信令信道我们一般称为信令链路大部分时隙作为业务信道比如传送话音信息时我们称为话路当然在模拟传输线路上也可以传送七号信令它借助MODEM发送信令消息典型速率为2400bps和4800bps2.1.2 共路信令系统的特点和随路信令系统相比共路信令系统具有以下优点y信道利用率高y信令传送速度快y信令容量大y应用范围广泛,可支持ISDN移动通信智能网等业务y信令网与通信网分离便于维护和管理y可方便的扩充新的信令规范适应未知业务发展但这些优点也对共路信令系统提出一些特殊要求y信令链路利用率高信令链路必须有极高的可靠性y信令系统须具有完备的信令网功能和安全性措施y信令畅通并不意味着话路畅通共路信令系统应具有话路导通检验功能2.2 CCS7信令网信令网是逻辑上独立于通信网专门用于传送信令的网络只有共路信令系统才有信令网的概念先让我们熟悉信令网的组成和基本概念吧2.2.1 基本术语信令网由信令点信令转接点和互连的信令链路组成在物理上和通信网是融为一体的它是一种支撑网图2-2是我国信令网的三级结构示意图:图2-2 我国信令网的三级结构下面我们就对信令网的组成三要素分别进行解释:信令点SP是信令消息的起源点和目的点通常信令点就是通信网中的交换或处理节点例如交换机操作维护中心网络数据库等常用符号表示在特殊情况下一个物理节点可以定义为逻辑上分离的两个信令点比如国际出入口局即要做国内信令网的一个信令点又要做国际信令网中的一个信令点常称为网关点信令点以信令点编码为标识信令点编码有两种14位和24位源信令点编码记位OPC目的信令点编码记为DPC信令转接点STP具有转接信令的功能它可以将一条信令链路的信令消息转发至另一条信令链路常用符号””表示STP用信令点编码来标识STP分为独立的STP和综合的STPSTP在三级信令网中分为低级信令转接点LSTP和高级信令转接点HSTP信令链路Signalling Link连接各个信令点信令转接点传送信令消息的物理链路称为信令链路相同属性的信令链路组成一组链路集到同一局向的所有链路可属一个链路集也可属多个链路集但两个相邻的信令点之间的信令链路只能属于一个链路集对于相邻两信令点之间的所有链路需对其统一编号称为信令链路编码SLC它们之间编号应各不相同而且两局应一一对应对于到不同局向的信令链路可有相同的链路编码2.2.2 信令传送方式在七号信令系统中采用两种信令传送方式直联方式两个信令点之间通过直达信令链路传递消息此时话路和信令链2-3路是平行的如图准直联方式两个信令点之间通过预先设定的多个串接的信令链路传递消息2-4如图小结本节主要介绍了共路信令的基本常识以及七号信令网的基本概念为学习以后的七号信令系统各个功能级结构打下基础习题1请简述共路信令系统的基本特征2七号信令网的组成三要素是什么3七号信令系统采用哪两种信令传送方式第三节七号信令系统的功能级结构3.1 功能级结构原理七号信令系统的总体目标是提供一个国际标准化的通用的信令系统七号信令系统的通用性决定了整个系统必然包含许多不同的应用功能因此七号信令采用了模块化的功能结构实现了在一个系统框架内多种应用并存的灵活性对于一种应用来说只用到系统的一个子集根据这一思想CCITT于1980年首次提出将CCS7系统划分为一个公共的消息传递部分MessageTransfer Part-MTP)和若干个用户部分User Part-UP)如图3-1所示消息传递部分图3-1 七号信令系统功能划分原理MTP提供一个可靠的传递系统只负责消息的传递用户部分则是为各种不同电信业务应用设计的功能模块负责信令消息的生成语法检查语义分析和信令过程控制它们体现了CCS7信令系统对不同应用的适应性和可扩充性这里用户一词指的是任何UP都是公共的MTP的用户都要用到MTP传递功能的支持3.2 七号信令系统的功能级结构CCITT在扩充七号信令系统的过程中,充分考虑了与OSI参考模型的一致性,图3-2示出CCS7较完整的功能结构与OSI七层体系结构的对应关系:HLR VLR图3-2 七号信令系统与OSI层次结构的对应关系图中INAP智能网应用部分 OMAP操作维护应用部分MAP移动应用部分 TCAP事务处理能力应用部分BSSAP基站子系统应用部分 ISUP ISDN用户部分TUP电话用户部分 SCCP信令连接控制部分MTP消息传递 ISP中间服务部分本章节先对各部分做一简要描述在后续章节里还要对各部分做具体介绍y消息传递部分MTPMTP的主要任务是保证信令消息的可靠传送它可分为三级信令数据链路MTP-1信令链路功能MTP-2信令网功能MTP-3y信令连接控制部分SCCPSCCP是用户部分的一个补充功能级也为MTP提供了附加功能SCCP提供数据的无连接和面向连接业务无连接业务是指用户部分不需事先建立信号连接就可以通过信令网传递信令消息这样就可将一个用户部分的数据迅速送到信令网上的另一个用户部分去在智能网和移动网的业务中有很多这样的数据需要在信令网中传递如移动用户的鉴权智能用户的帐号查询等面向连接业务是在用户部分传递数据之前在SCCP之间传递控制信息实现信令网的维护和管理y电话用户部分TUP处理与电话呼叫有关的信令如呼叫的建立监视释放等TUP消息分为前后向建立呼叫监视电路和电路群监视网管等若干个消息组每个消息组中包含若干个消息每一个消息发送时被放在一个信令单元中y ISDN用户部分ISUP在ISDN环境中提供话音和非话业务所需的功能以支持ISDN基本业务及补充业务ISUP具有TUP的所有功能因此可以代替TUPy事物处理应用部分TCAPTCAP是CCS7信令系统为各种通信网络业务提供的接口如移动业务智能业务等TCAP为这些网络业务的应用提供信息请求响应等对话能力TCAP是一种公共的规范与具体应用无关具体应用部分通过TCAP提供的接口实现消息传递如移动通信应用部分MAP通过TCAP完成漫游用户的定位等业务智能网应用部分INAP通过TCAP实现SCP数据库登记和数据查询等功能y中间服务部分ISP对应OSI的第4~6层目前尚未定义它和TCAP合并称为事务能力部分TCy移动应用部分MAPMAP是公用陆地移动网在网内以及与其他网间进行互连而特有的一个重要的功能单元CCS7遵循严格的等级关系下一级为上一级服务上一级不管其下级是怎样进行信息传递的也就是所谓的透明传输即通信双方的对等功能级一一对应完成这一级级别的信息传输和交换3.3 七号信令信号单元格式七号信令系统是以不等长消息message的形式传送信令的所谓消息就是各种信息的集合这些信息一般由用户部分定义某些信令网管理和测试维护消息可由第三级定义为保证消息的可靠传送每个消息还附加一些必要的控制字段形成信令链路中实际发送的信号单元Signal Unit-SU所有信号单元的长度均为8比特的整数倍通常就一8比特作为信号单元的长度单位称为一个八位位组octet下面让我们来看一看七号信令的信号单元格式在七号信令中有三种信号单元消息信号单元Message Signal Unit-MSU链路状态信号单元Link Status Signal Unit-LSSU和填充信号单元Fill-in Signal Unit-FISU它们的格式如图3-3所示图3-3 三种信号单元格式信号单元个字段含义是y F Flag信号单元的定界标志其码型为01111110它既表示前一个信号单元的结束也表示后一个信号单元的开始图中右边是信号单元的头左边是信号单元的尾两个信号单元之间允许插入任意多个标志其作用是在过负荷的情况下降低系统的处理工作量y CK检错码采用16位循环冗余码用以检验信号单元传输过程中产生的误码y LI信号单元长度指示码表示LI字段后至CK字段之前的八位位组数显而易见LI的单位是8比特根据LI的值可以区分信号单元的类别当LI=0时为FISU当LI=1或2时为LSSU MSU的LI>2y SIO业务信息指示八位位组只用于MSU用以指示消息的类别第三级根据它将消息分配给相应的功能模块同时指示这是国际网还是国内网的消息SIO又分为两个子字段各占4比特如图3-4所示D C B A D C B ASI图3-4 SIO字段结构其中SI为业务指示语SSF为子业务字段其编码方式和含义为SI D C B A0 0 0 0 信号网管理消息0 0 0 1 信号网测试和维护消息0 0 1 0 备用0 0 1 1 SCCP0 1 0 0 TUP0 1 0 1 ISUP0 1 1 0 DUP与呼叫和电路有关的消息0 1 1 1 DUP性能登记和撤消消息1 0 0 0 至1 1 1 1 备用SSF D C 网络指示语0 0 国际网0 1 国际备用1 0 国内网1 1 国内备用B A 为备用比特y SIF信令信息字段该字段就是用户实际要发送的消息字段长度为2-272个八位位组需要注意由于原来考虑到减小信令传送延迟时间SIF的最大长度为62个八位位组连同SIO字段最大长度为63个八位位组因此LI字段长度设定为6个比特取值为0-63后来由于ISDN业务要求信令信息有更大的容量同时处理器性能提高因此蓝皮书中规定SIF的最大长度可为272个八位位组为了不改变原有的信号单元格式LI编码保持不变规定凡是SIF长度等于或大于63个八位位组LI均置为63SIF的字段结构我们在后面的TUP章节中介绍y信号单元序号和重发指示位包括FSN前向序号表示本单元的发送序号BSN后向序号表示收到对方发来的最后一个信号单元的序号向对方指示序号直至BSN的所有消息均已经正确无误的收到FIB前向重发指示位表示当前发送信号单元的标识取值0或1 FIB位反转指示本端开始重发消息BIB后向重发指示位表示是否正确收到对方发来的信号单元BIB反转指示对方从BSN+1号消息开始重发小结本节简要介绍了七号信令系统的各个功能级结构和七号信令消息单元的格式在后面章节中会对各功能级做比较详细的介绍关于七号信令的消息单元格式除SIF字段本节做了详细的解释对于SIF字段本书还会在TUP章节中做具体介绍习题1七号信令系统由一个公共的部分和若干个部分组成主要包含如下几个功能模块2七号信令中共有三种信号单元其中为真正携带消息的信号单元消息包含在和字段中三种信号单元可以通过很容易的予以区分第四节消息传递部分消息传递部分简称MTP它由CCS7信令系统的第123功能级构成如图4-1所示图4-1 消息传递部分三级结构4.1 信令数据链路信令数据链路是CCS7共路信令系统的第一功能级它定义了信令数据的物理电气和功能特性并规定与数据链路连接的方法信令数据链路是用于传递信令的双向传输通路目前是利用PCM系统的一个时隙速率为64kbps但也可以采用具有调制解调器的模拟链路典型速率为2400bps和4800bps信令传递是双向的信令点是向对方发送信令的同时也接收对方发送过来的信令因此模拟信道应采用4线制的传输链路全双工工作信令数据链路是七号信令的信息载体它的一个重要特性就是信令链路应是透明的即在它上面传送的数据不能有任何的改变因此信令链路中不能接入回声消除器数字衰减器A/u率变换器等设备4.2 信令链路功能信令链路功能作为第二级的信令链路控制利用第1功能级共同实现两个直接相连的信令点之间信令消息的可靠传输相邻信令点之间的数据链路由于长距离传输会造成一定的误码而CCS7信令消息编码不允许有任何差错第2功能级的作用就是在第1功能级有误码的情况下保证消息编码的无差错传递信令链路控制主要有以下功能y信号单元定界也称为信号单元分界利用标志码作为信号单元的开始和结束结束的标志码通常又是下一个信号单元的开始标志码为使信号单元能正确定界要保证在信号单元其他部分不会出现这种码型为此发送部分要执行插零操作在5个连1后插入一个0接收部分要执行删零操作将5个连1后的一个0删掉y信令单元定位这里的定位不是初始定位而是在开通业务的信令链路上与定界密切相关的定位在正常情况下信号单元的长度有一定的限制且为8的整数倍而且在删零前不应出现大于6个连1如果不符合以上情况就认为失去定位要舍弃所收到的信号单元并由信号单元差错率监视过程进行统计y差错检测和校正误差检测采用16位校验位的循环校验方法差错校正采用两种方法基本方法和预防循环重发方法前者适用于传播时延小于15ms的信号链路后者适用于大于15ms的情况y初始定位用于首次启动和链路发生故障后进行恢复时的定位初始定位过程包括空闲未定位已定位验证周期验收完成投入使用五个阶段初始定位过程涉及的链路状态为如下四种状态SIOS业务中断状态SIO失去定位状态SIN正常定位状态SIE紧急定位状态y信令链路的误差监视误差监视有两种一种是信号单元出错率监视过程另一种是定位出错率监视过程前者在信号链路正常状态下使用后者用于信号链初次启动投入使用或故障恢复进行定位中的差错统计y流量控制当信令链路的接收端检测出拥塞条件启动流量控制过程通知远端这一事件如果拥塞持续过长远端发送端将指示链路故障y处理机故障控制用来标志或取消处理机故障状态4.3 信令网功能MTP第三级的功能是通过对信令网的路由和性能的控制保证消息能可靠地传递它有两个基本功能信令消息处理和信令网络管理4.3.1 信令消息处理信令消息处理功能的目的是保证一个信令点的某用户部分发出的消息能发送到适当的信令链路或用户部分消息处理功能由消息路由消息鉴别消息分配三部分组成如图4-2所示:图4-2 信令消息处理的功能组成消息鉴别部分识别收到消息的目的地区分目的地是本信令点还是其他信令点属于本信令点的消息则转送到消息分配部分属于其他信令点的消息则转送到消息选路部分消息分配部分将消息识别送来的属于本信令点的消息分配到相关的用户部分消息路由部分将本信令点要发出的消息或从消息识别部分送来的属于其他信令点的消息送到要去的信令点对应的链路上消息路由功能如图4-3图4-3 消息路由功能4.3.2 信令网管理信令网管理的目的是在故障情况下,完成信令网重新组合,以及在拥塞时控制话务量它由信令业务管理信令链路管理和信令路由管理组成信令业务管理其功能是在保证消息安全准确传递的条件下将信令业务从不可用的信令链路转到其他可用的链路上去当发生信令链路拥塞时对信令业务进行疏导或减少信令业务信令链路管理它的主要任务是控制信令链路当信令链路发生故障时对其进行测试并恢复链路信令路由管理当发现某信令点或信令链路有故障而不能通过消息时向有关信令点传送故障信息和分配新路由的信息以保证信令消息在网上的安全传递小结本节主要介绍了消息传递部分的三个功能级和它们的具体功能。

移动通信基本知识培训教材移动通信基本知识第⼀章引⾔1.1移动通信概述随着社会的进步、经济和科技的发展，特别是计算机、程控交换、数字通信的发展，近些年来，移动通信系统以其显著的特点和优越性能得以迅猛发展，应⽤在社会的各个⽅⾯，到⽬前为⽌，全球移动⽤户超过 1亿，预计到本世纪末⽤户数将达到2亿。

⽆线通信的发展潜⼒⼤于有线通信的发展，它不仅仅提供普通的电话业务功能，并能提供或即将提供丰富的多种业务，满⾜⽤户的需求。

移动通信的主要⽬的是实现任何时间、任何地点和任何通信对象之间的通信。

从通信⽹的⾓度看，移动⽹可以看成是有线通信⽹的延伸，它由⽆线和有线两部分组成。

⽆线部分提供⽤户终端的接⼊，利⽤有限的频率资源在空中可靠地传送话⾳和数据；有线部分完成⽹络功能，包括交换、⽤户管理、漫游、鉴权等，构成公众陆地移动通信⽹PLMN。

从陆地移动通信的具体实现形式来分主要有模拟移动通信和数字移动通信这两部种。

移动通信系统从40年代发展⾄今，根据其发展历程和发展⽅向，可以划分为三个阶段：1.1.1第⼀代――模拟蜂窝通信系统第⼀代移动电话系统采⽤了蜂窝组⽹技术，蜂窝概念由贝尔实验室提出，70年代在世界许多地⽅得到研究，。

当第⼀个试运⾏⽹络在芝加哥开通时，美国第⼀个蜂窝系统AMPS （⾼级移动电话业务）在1979年成为现实。

现在存在于世界各地⽐较实⽤的、容量较⼤的系统主要有：（1）北美的AMPS；（2）北欧的NMT-450/900；（3）英国的TACS；其⼯作频带都在450MHz 和900MHz附近，载频间隔在30kHz以下。

鉴于移动通信⽤户的特点：⼀个移动通信系统不仅要满⾜区内，越区及越局⾃动转接信道的功能，还应具有处理漫游⽤户呼叫（包括主被叫）的功能。

因此移动通信系统不仅希望有⼀个与公众⽹之间开放的标准接⼝，还需要⼀个开放的开发接⼝。

由于移动通信是基于固定电话⽹的，因此由于各个模拟通信移动⽹的构成⽅式有很⼤差异，所以总的容量受着很⼤的限制。

01移动通信概述Chapter移动通信定义与发展历程移动通信定义发展历程移动通信系统组成与功能组成功能移动台用于实现用户之间的通信；基站负责移动台与移动交换中心之间的信息传输；移动交换中心负责移动台的位置管理、呼叫控制等功能。

移动通信技术分类及特点分类特点02蜂窝移动通信系统Chapter蜂窝移动通信原理及优势蜂窝移动通信原理蜂窝移动通信优势0102GSM 技术CDMA 技术3G 技术4G 技术5G 技术030405GSM/CDMA/3G/4G/5G 技术演进节能策略节能策略旨在降低网络能耗和运营成本。

常见节能措施包括基站休眠、智能节电、绿色通信技术等。

网络规划蜂窝网络规划包括基站选址、频率分配、参数配置等步骤，旨在实现网络覆盖、容量和质量的最优化。

网络优化网络优化通过对现有网络进行调整和改进，提高网络性能和质量。

常见优化措施包括基站调整、参数优化、干扰协调等。

负载均衡负载均衡是通过合理分配网络资源，避免网络拥塞和提高资源利用率的重要手段。

常见负载均衡策略包括基站间负载均衡、业务间负载均衡等。

蜂窝网络规划与优化策略03无线传输技术基础Chapter无线信道特性与传播模型无线信道特性包括路径损耗、多径效应、阴影效应等，这些特性对无线信号的传输质量和距离有重要影响。

传播模型描述了无线信号在空间中传播的方式和规律，常用的传播模型有自由空间传播模型、对数距离路径损耗模型等。

这些模型可用于预测和评估无线通信系统的覆盖范围和性能。

调制与解调原理及应用场景调制原理01解调原理02应用场景03多址接入技术与干扰抑制方法多址接入技术干扰抑制方法04移动通信终端设备简介Chapter第一代模拟手机采用模拟信号传输，通话质量较差，且安全性低。

采用数字信号传输，提高了通话质量和安全性，并引入了短信功能。

支持高速数据传输和多媒体业务，实现了移动宽带接入。

具有更高的数据传输速度和更低的延迟，支持高清视频通话和在线多媒体应用。

时分多址（time division multiple access，TDMA）把时间分割成互不重叠的时段（帧），再将帧分割成互不重叠的时隙（信道）与用户具有一一对应关系，依据时隙区分来自不同地址的用户信号，从而完成的多址连接。

这是通信技术中基本多址技术之一，一种数字传输技术，将无线电频率分成不同的时间间隙来分配给若干个通话。

在2G(为GSM)移动通信系统中多被采用，卫星通信和光纤通信的多址技术中。

TDMA较之FDMA具有通信口号质量高，保密较好，系统容量较大等优点，但它必须有精确定时和同步以保证移动终端和基站间正常通信，技术上比较复杂。

时分多址是把时间分割成周期性的帧(Frame)每一个帧再分割成若干个时隙向基站发送信号，在满足定时和同步的条件下，基站可以分别在各时隙中接收到各移动终端的信号而不混扰。

同时，基站发向多个移动终端的信号都按顺序安排在予定的时隙中传输，各移动终端只要在指定的时隙内接收，就能在合路的信号中把发给它的信号区分并接收下来。

在GSM系统中，载频、频点、信道、容量、等的相互关系及具体解释GSM 分为900M和1800M两个频段，每个频段又分为上行和下行频段。

现在我以900M的上行频段为例，频段范围是890到915共计25M带宽。

以200KHZ为间隔在25MHZ的频段上来截取小的频段，1M有5段，25M就是125段，所以说GSM900有125个频点。

频点的概念就出来了，就是把你截取的这125个200KHZ的段的编号（1到125）.假设5号频点，那他的频率值就是890+0.2*5=891M。

载频就是承载信道的频点或者说是频段，他与频点一一对应的。

假设说这个基站要三个载波，那就是选三段200khz的频段。

频率值根据频点可以算出来。

信道，信息在载频上传送，按照TDMA的8时隙分段，一个时隙就是一个信道。

每个载频对应8个信道。

由于每个信道传送的信息类型不同，又把信道分成各种类型，控制，专用，管理什么的。

一、GSM网络知识基础(填空题)1、GSM的英文全称是____Global System For Mobile Communications__。

【考察知识点】GSM网络知识基础【题目难度】（1）级2、蜂窝系统采用技术以增加系统容量。

【考察知识点】GSM网络知识基础【题目难度】（1）级3、Ms 与基站之间的接口是Um接口__。

【考察知识点】GSM网络知识基础【题目难度】（1）级4、BTS与BSC之间的接口是：Abis接口__。

【考察知识点】GSM网络知识基础【题目难度】（1）级5、BSC与MSC之间的接口是：A接口__。

【考察知识点】GSM网络知识基础【题目难度】（1）级6、NSS是指：交换子系统主要包括哪几个单元：MSC 、HLR、VLR、AUC、EIR。

【考察知识点】GSM网络知识基础【题目难度】（1）级7、TC指的是码型变换器。

TC置于BSC 和MSC之间。

【考察知识点】GSM网络知识基础【题目难度】（2）级8、用户电话号码例如 139********在系统中被称为移动用户号码(MSISDN ) 。

【考察知识点】GSM网络知识基础【题目难度】（1）级9、IMSI 号码由MCC 、MNC、MSIN三部分组成，IMSI 长度为15位。

【考察知识点】GSM网络知识基础【题目难度】（1）级10、TMSI是由VLR 分配的，仅在该模块控制的区域内有效。

【考察知识点】GSM网络知识基础【题目难度】（1）级11、LAC区是指移动台可任意移动而不需要进行位置更新的区域，寻呼移动台时，系统将在一个位置区内的所有基站同时发寻呼消息。

【考察知识点】GSM网络知识基础【题目难度】（2）级12、BSIC 由NCC 和BCC 两部分组成。

【考察知识点】GSM网络知识基础【题目难度】（1）级13、GSM 900M 频段是：上行 890MHZ-915MHZ，下行 935MHZ -960MHZ 。

【考察知识点】GSM网络知识基础【题目难度】（1）级14、DCS1800M的频段是：上行 1710MHZ-1785MHZ，下行 1805MHZ-1880MHZ 。
