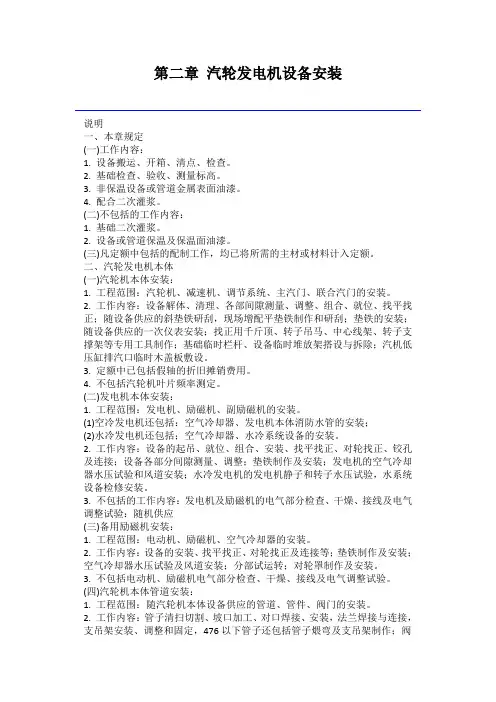

第二章汽轮发电机设备安装说明一、本章规定(一)工作内容：1. 设备搬运、开箱、清点、检查。
2. 基础检查、验收、测量标高。
3. 非保温设备或管道金属表面油漆。
4. 配合二次灌浆。
(二)不包括的工作内容：1. 基础二次灌浆。
2. 设备或管道保温及保温面油漆。
(三)凡定额中包括的配制工作，均已将所需的主材或材料计入定额。
二、汽轮发电机本体(一)汽轮机本体安装：1. 工程范围：汽轮机、减速机、调节系统、主汽门、联合汽门的安装。
2. 工作内容：设备解体、清理、各部间隙测量、调整、组合、就位、找平找正；随设备供应的斜垫铁研刮，现场增配平垫铁制作和研刮；垫铁的安装；随设备供应的一次仪表安装；找正用千斤顶、转子吊马、中心线架、转子支撑架等专用工具制作；基础临时栏杆、设备临时堆放架搭设与拆除；汽机低压缸排汽口临时木盖板敷设。
3. 定额中已包括假轴的折旧摊销费用。
4. 不包括汽轮机叶片频率测定。
(二)发电机本体安装：1. 工程范围：发电机、励磁机、副励磁机的安装。
(1)空冷发电机还包括：空气冷却器、发电机本体消防水管的安装；(2)水冷发电机还包括；空气冷却器、水冷系统设备的安装。
2. 工作内容：设备的起吊、就位、组合、安装、找平找正、对轮找正、铰孔及连接；设备各部分间隙测量、调整；垫铁制作及安装；发电机的空气冷却器水压试验和风道安装；水冷发电机的发电机静子和转子水压试验，水系统设备检修安装。
3. 不包括的工作内容：发电机及励磁机的电气部分检查、干燥、接线及电气调整试验：随机供应(三)备用励磁机安装：1. 工程范围：电动机、励磁机、空气冷却器的安装。
2. 工作内容：设备的安装、找平找正、对轮找正及连接等；垫铁制作及安装；空气冷却器水压试验及风道安装；分部试运转；对轮罩制作及安装。
3. 不包括电动机、励磁机电气部分检查、干燥、接线及电气调整试验。
(四)汽轮机本体管道安装：1. 工程范围：随汽轮机本体设备供应的管道、管件、阀门的安装。
2018环球网校二级建造师《机电工程管理与实务》考点精讲班2H313040 动力设备安装工程施工技术本节分值分布（分） 题型 2013 2014 2015 20162017 单选 1 1 1 1 多选 2 案例10本节知识框架汽轮发电机系统主要设备的安装技术要求2H313041汽轮发电机系统主要设备的安装技术要求 一、汽轮发电机系统主要设备汽轮机是以蒸汽为工质的将热能转变为机械能的旋转式原动机。
即蒸汽推动汽轮机转动，把热能转化为机械能，从而带动发电机发电或者机械运动。
1.汽轮机的分类和组成（一）汽轮机的分类 （2011年单选） 分类依据 类型 按工作原理 冲动式、反动式按热力特性 凝汽式汽轮机、抽气式汽轮机、背压式汽轮机、抽气背压式汽轮机、多压式汽轮机等 按主蒸汽压力(7类) 低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、 亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机按气流方向划分轴流式、辐流式和周流（回流）式汽轮机按用途工业驱动汽轮机、电站汽轮机汽轮机按用途划分：工业驱动和电站汽轮机。
1）工业驱动的汽轮机。
主要用于驱动工业大型机械设备，如大型风机、水泵、压缩机等，多以小型汽轮机为主。
汽轮发电机系统主要设备汽轮机主要设备的安装技术要求发电机主要设备的安装技术要求锅炉系统主要设备锅炉系统主要设备的安装技术要求锅炉热态调试与试运转2）电站汽轮机。
主要用来带动发电机发电，或既带动发电机发电又对外供热，其又称为热电联产汽轮机，这类汽轮机特性有大功率、多级、高初参数等特点多采用轴流式、凝汽式（或抽气式）机组。
2.汽轮机的组成汽轮机主要由汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。
汽轮机本体主要由静止部分和转动部分组成。
（二）发电机类型和组成1.发电机类型：按照原动机划分：汽轮、水轮、柴油、风力和燃气轮发电机。
按照冷却介质划分：空气冷却、氢气冷却、水冷却以及油冷却发电机。
汽轮机本体及主要辅助设备的安装1. 引言汽轮机是一种利用高温高压蒸汽推动汽轮机转子旋转从而产生功的装置。
其安装过程涉及到汽轮机本体以及与之配套的主要辅助设备。
本文将详细介绍汽轮机本体和主要辅助设备的安装过程。
2. 汽轮机本体安装汽轮机本体是汽轮机的核心部分，主要由轴系装置、热力系统、控制系统等组成。
安装汽轮机本体一般需要经过以下步骤：2.1 预安装准备在安装汽轮机本体之前，需要进行预安装准备工作。
首先，要进行场地勘察，确认安装区域的基础条件和空间是否满足要求。
同时，需要准备好所需的安装设备和工具。
2.2 场地准备在确认安装区域符合要求后，需要进行场地准备工作。
首先，要清理安装区域，并保持其干净整洁。
然后，根据汽轮机本体的尺寸和要求，进行测量和标志，以确定汽轮机本体的安装位置。
2.3 安装基础安装汽轮机本体需要有坚固的基础支撑。
根据设计要求，在安装区域上进行基础施工，包括地基开挖、基础混凝土浇筑、加固等工作。
确保基础的垂直度、平整度和强度满足要求。
2.4 安装轴系装置安装轴系装置是安装汽轮机本体中的重要一步。
根据设计要求和标志，将轴系装置放置到预定位置，并进行对中和检查。
然后，按照要求进行轴系装置的钢结构固定和焊接。
2.5 安装热力系统安装热力系统是安装汽轮机本体的关键环节。
根据设计要求和标志，安装热力系统的主要组件，如汽缸、高压管道、低压管道等。
在安装过程中，要确保管路的连接紧密、无泄漏，并进行必要的固定和绝缘。
2.6 安装控制系统安装控制系统是确保汽轮机正常运行的重要一环。
根据设计要求和标志，安装控制系统的主要设备，如仪表、调节阀、传感器等。
在安装过程中，要进行布线、接线，并进行必要的调试和校验。
3. 主要辅助设备的安装除了汽轮机本体，还有许多辅助设备需要安装，以保证汽轮机的正常运行。
主要辅助设备包括给水系统、除尘系统、燃气系统等。
3.1 给水系统安装给水系统主要包括给水泵、给水加热器、水处理设备等。
