嵌入式开发-MMC卡数据的读写

emmc模块作用eMMC模块是一种集成电路芯片，用于存储数据和程序。

它在嵌入式系统和移动设备中广泛应用，发挥着重要的作用。

本文将从多个角度探讨eMMC模块的功能和应用。

eMMC模块具有高速数据传输的特点。

它采用了闪存技术，可以实现快速的数据读写操作。

这使得eMMC模块在移动设备中可以存储大量的数据，并且可以快速加载应用程序和媒体文件。

同时，eMMC模块还支持高速的数据传输接口，如SDIO和MMC接口，可以与主处理器进行高速数据交换。

eMMC模块具有较高的可靠性和稳定性。

由于嵌入式系统和移动设备通常需要长时间运行，对存储介质的可靠性要求较高。

eMMC模块采用了多种技术来提高其可靠性，如错误检测和纠正机制、坏块管理等。

这些技术能够减少数据丢失和损坏的风险，保证存储数据的安全性。

eMMC模块还具有低功耗的特点。

在移动设备中，电池寿命是一个重要的考虑因素。

eMMC模块采用了多种节能技术，如低功耗模式和自动休眠功能，可以减少能源的消耗，延长设备的续航时间。

除了以上的功能特点，eMMC模块还有一些其他的应用。

例如，在汽车电子中，eMMC模块可以用于存储导航地图和车辆信息。

在智能家居系统中，eMMC模块可以用于存储家庭设备的配置文件和控制程序。

在工业控制领域，eMMC模块可以用于存储传感器数据和控制逻辑。

总之，eMMC模块在各个领域都有着广泛的应用前景。

然而，eMMC模块也存在一些局限性。

首先，由于其内部结构的限制，eMMC模块的容量通常较小，一般在几十GB的范围内。

这在一些需要大容量存储的场景下可能不够满足需求。

其次，eMMC模块的读写速度相对较慢，无法与更高性能的存储介质相媲美。

对于一些对速度要求较高的应用，可能需要采用其他存储解决方案。

在总结上述内容之前，我们需要明确eMMC模块的作用。

eMMC 模块作为一种存储介质，可以用于存储数据和程序，并提供高速、可靠、低功耗的数据传输。

它在嵌入式系统和移动设备中有着广泛的应用。

嵌入式系统中的数据存储技术研究第一章：介绍嵌入式系统是由硬件、操作系统和应用程序组成的特定目的的计算机系统。

这些系统往往功能复杂，体积小，功耗低，并且需要特定的数据存储技术。

本文将探讨嵌入式系统中数据存储技术的研究进展。

第二章：嵌入式系统中的固态存储固态存储器是嵌入式系统中常见的数据存储技术。

它们比机械硬盘更为耐用、更加安全，并且更省电。

现在，主要的固态存储器有以下两种：1. NAND Flash 存储器NAND Flash 存储器是嵌入式系统中普遍使用的一种存储器。

NAND存储器可以被分为一页一页的写入，这意味着每次写入操作只需要消耗极少的能量，使得它特别适合节能的嵌入式系统。

然而，它也有一些缺点，例如写入次数有限，读取速度较慢。

2. NOR Flash 存储器与 NAND 存储器相比， NOR 存储器的写入速度更慢，但读取速度更快。

NOR 存储器被广泛应用于固件开发，例如启动装置（boot loader）。

第三章：数据库嵌入式系统中的数据库主要分为两类：1. 嵌入式数据库针对较小的系统，嵌入式数据库具有小巧的体积和低功耗，采用缓存技术来提高响应速度。

MySQL、SQLite和Berkeley DB是常见的嵌入式数据库。

2. 分布式数据库随着物联网的兴起，嵌入式系统的分布式数据库也越来越重要。

使用分布式数据库可以将数据分布在多个设备中，避免单点故障并提高可扩展性。

例如，Cassandra和MongoDB都是嵌入式系统中常用的分布式数据库。

第四章：内存管理和文件系统1. 内存管理嵌入式系统中的内存管理需要考虑以下因素：- 内存大小：很少有嵌入式系统有超过几百 MB 的内存，因此需要小型内存管理器（MMC）。

- 缓存：将常用的数据放在缓存中可以提高响应速度。

- 虚拟内存：将内存虚拟化可以使得操作系统和应用程序能够使用比物理内存更多的内存，这种技术被称为交换（paging）。

2. 文件系统嵌入式系统中的文件系统也需要考虑存储速度、可靠性和安全问题。

摘要SD卡（Secure Digital Memory Card）中文翻译为安全数码卡，是一种基于半导体快闪记忆器的新一代记忆设备，它被广泛地于便携式装置上使用，例如数码相机、个人数码助理(PDA)和多媒体播放器等。

本实训的作品是利用基于ARM Cotex-M3内核的嵌入式处理器STM32自带的SDIO硬件接口来驱动SD卡，并结合文件系统 FATFS R0.07C来完成一个基于嵌入式ARM的SD卡读写的作品，现实向SD 卡写入一个txt文件，并读取SD卡的文件目标并通过串口打印到PC机显示。

关键词：嵌入式；ARM；STM32；SD卡；文件系统AbstractSD Card (Secure Digital Memory Card) Chinese translation for Secure Digital Card, it is a kind of based on semiconductor flash Memory of a new generation of Memory device, it is widely used in portable devices, such as Digital cameras, personal Digital assistant (PDA) and multimedia player, etc. This training work is based on ARM Cotex - M3 kernel embedded processor STM32 own SDIO hardware interface to drive the SD card, and combined with the file system FATFS R0.07 C to complete a based on embedded ARM of the SD card, speaking, reading and writing work, reality to SD card to a TXT file, and read SD card file goals and through the serial port print to PC display.Key words：embedded;ARM;STM32; SD Card; File system目录1 前言 (1)1.1ARM应用背景 (1)1.2研究内容 (2)1.3研究成果 (3)2 STM32处理器概述 (3)2.1STM32简介 (3)2.1.1 STM32F103VET6的参数 (4)2.2内部资源 (6)2.3C ORTEX-M3内核简介 (6)2.4STM32SDIO简介 (7)2.4.1 SDIO简介 (7)2.4.2 SDIO功能特性 (8)3 SDIO的原理及实现方法 (8)3.1原理 (9)3.2SDIO适配器 (10)3.3SDIO卡识别过程 (11)3.4SDIO写数据块 (12)3.5SDIO读数据块 (13)4 FATFS文件系统 (13)4.1F A T FS文件系统简介 (13)4.2F A T FS文件系统移植 (14)4.2.1移植前工作 (14)4.2.2开始移植 (14)5 测试及结果 (15)5.1JTAG仿真器介绍 (16)5.2现象及结果 (16)6 结论 (18)致谢 (19)参考文献 (20)1 前言1.1 ARM应用背景如今，学习一种处理器的就有许多ARM内核的处理器可供使用，现在社会已步入嵌入式学习阶段。

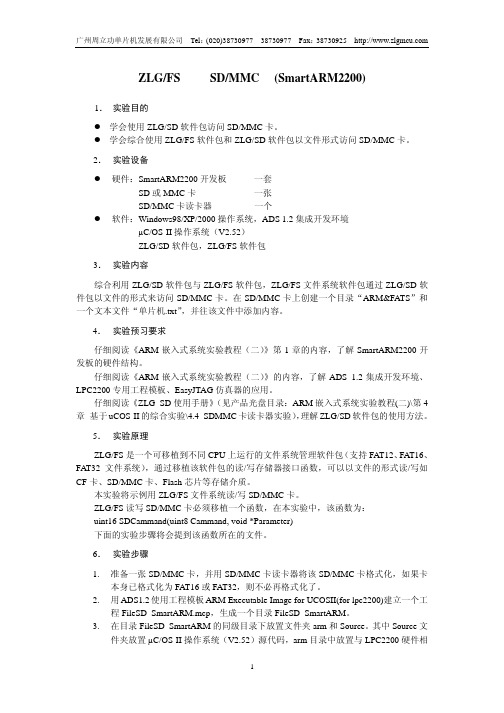

ZLG/FS读写SD/MMC卡(SmartARM2200) 1．实验目的学会使用ZLG/SD软件包访问SD/MMC卡。

学会综合使用ZLG/FS软件包和ZLG/SD软件包以文件形式访问SD/MMC卡。

2．实验设备硬件：SmartARM2200开发板一套SD或MMC卡一张SD/MMC卡读卡器一个软件：Windows98/XP/2000操作系统，ADS 1.2集成开发环境µC/OS-II操作系统（V2.52）ZLG/SD软件包，ZLG/FS软件包3．实验内容综合利用ZLG/SD软件包与ZLG/FS软件包，ZLG/FS文件系统软件包通过ZLG/SD软件包以文件的形式来访问SD/MMC卡。

在SD/MMC卡上创建一个目录“ARM&FATS”和一个文本文件“单片机.txt”，并往该文件中添加内容。

4．实验预习要求仔细阅读《ARM嵌入式系统实验教程（二）》第1章的内容，了解SmartARM2200开发板的硬件结构。

仔细阅读《ARM嵌入式系统实验教程（二）》的内容，了解ADS 1.2集成开发环境、LPC2200专用工程模板、EasyJTAG仿真器的应用。

仔细阅读《ZLG_SD使用手册》（见产品光盘目录：ARM嵌入式系统实验教程(二)\第4章_基于uCOS-II的综合实验\4.4_SDMMC卡读卡器实验），理解ZLG/SD软件包的使用方法。

5．实验原理ZLG/FS是一个可移植到不同CPU上运行的文件系统管理软件包（支持FAT12、FAT16、FAT32文件系统），通过移植该软件包的读/写存储器接口函数，可以以文件的形式读/写如CF卡、SD/MMC卡、Flash芯片等存储介质。

本实验将示例用ZLG/FS文件系统读/写SD/MMC卡。

ZLG/FS读写SD/MMC卡必须移植一个函数，在本实验中，该函数为：uint16 SDCammand(uint8 Cammand, void *Parameter)下面的实验步骤将会提到该函数所在的文件。

emmc烧录方法摘要：1.EMMC 概述2.EMMC 烧录方法3.EMMC 烧录工具4.EMMC 烧录流程5.注意事项正文：EMMC（嵌入式多媒体卡）是一种广泛应用于智能手机、平板电脑等移动设备的存储介质。

它具有较小的体积、较低的功耗和较高的存储容量等特点。

在使用EMMC 之前，需要对其进行烧录，以便将其转化为可用的存储空间。

本文将为您介绍EMMC 烧录的方法、工具以及注意事项。

首先，我们来了解一下EMMC 的基本概念。

EMMC 是一种基于NAND Flash 技术的存储器，其内部集成了控制器和闪存芯片。

与传统的SD 卡相比，EMMC 具有更快的读写速度和更低的功耗。

因此，它非常适合用于对存储性能和功耗要求较高的移动设备。

接下来，我们来探讨EMMC 的烧录方法。

烧录EMMC 的过程实际上就是将固件（Firmware）写入到EMMC 的过程。

通常情况下，烧录分为以下几个步骤：1.准备工作：首先，需要准备一块空白的EMMC 存储卡、一个支持EMMC 烧录的编程器（如ST-Link）以及需要烧录的固件文件。

2.烧录工具选择：烧录EMMC 需要使用专门的烧录工具。

常见的烧录工具有：ST-Link、Flashback、MMC-Tool 等。

选择合适的烧录工具需要根据所使用的EMMC 型号以及个人需求来确定。

3.烧录流程：将EMMC 存储卡插入编程器，并将固件文件拖放到编程器中。

然后，在编程器中选择相应的烧录选项，并按照提示进行操作。

烧录过程中，请勿断开连接或关闭编程器，以免导致烧录失败。

4.烧录完成：烧录完成后，编程器会自动弹出提示。

此时，您可以将EMMC 存储卡从编程器中取出，并在目标设备上进行测试。

在烧录EMMC 的过程中，有一些注意事项需要提醒大家：1.选择合适的烧录工具：根据EMMC 型号和固件文件格式选择合适的烧录工具，以确保烧录顺利进行。

2.保持连接稳定：在烧录过程中，请勿断开连接或关闭编程器，以免导致烧录失败。

f a r s igh t I n c .LINUX 设备驱动高级班补充材料SD/MMC 的规范及其驱动程序设计华清远见 深圳2008.10（内部资料，请勿外传）华清远见（2008） 版权所有f a r s igh t I n c .一、SD/MMC 规范概述..................................................................................................3 1. 硬件规范......................................................................................................................3 2. SD/MMC 卡中的信息..................................................................................................4 3. MMC 提供的命令........................................................................................................6 4. 其它............................................................................................................................13 二、 S3C2410提供的SD/MMC 编程界面SDI (13)1. SDI 的主要特性.........................................................................................................13 2. 卡操作流程说明........................................................................................................13 3. 有关SD/MMC 卡的中断说明..................................................................................14 4. 有关SDI 的register .. (14)f a r s igh t I n c .一、 S D/MMC 规范概述 1. 硬件规范MMC 卡分共有7个触点(引脚)，分为两种操作模式，分别为MMC 模式、与SPI 模式，两种模式对引脚的定义是不同的。

emmc 基本命令emmc基本命令emmc是一种集成电路封装形式的存储设备，它具有快速、稳定和高效的特点，被广泛应用于各种移动设备中。

本文将介绍emmc的基本命令，帮助读者更好地了解和使用emmc。

一、eMMC是什么eMMC全称为Embedded MultiMediaCard，即嵌入式多媒体卡，它是一种基于闪存的存储设备，通常集成在手机、平板电脑、摄像机等移动设备中。

eMMC具有快速的读写速度、稳定的性能和较高的存储密度，因此被广泛应用于移动设备中。

二、eMMC基本命令1. mmcinfo：该命令用于显示eMMC的信息，包括容量、制造商等。

通过执行mmcinfo命令，可以获取到eMMC的基本信息，以便进行后续操作。

2. mmc read：该命令用于从eMMC中读取数据。

通过执行mmc read 命令，可以将eMMC中指定地址的数据读取到内存中，实现数据的传输和处理。

3. mmc write：该命令用于向eMMC中写入数据。

通过执行mmc write命令，可以将内存中的数据写入到eMMC中，实现数据的存储和备份。

4. mmc erase：该命令用于擦除eMMC中的数据。

通过执行mmc erase命令，可以将eMMC中指定地址范围内的数据擦除，实现数据的清除和重置。

5. mmc part：该命令用于对eMMC进行分区。

通过执行mmc part命令，可以对eMMC进行分区，将其划分为不同的逻辑区域，以便进行不同的数据存储和管理。

6. mmc bootpart：该命令用于设置eMMC的启动分区。

通过执行mmc bootpart命令，可以设置eMMC的启动分区，以便在系统启动时正确加载和运行。

7. mmc dev：该命令用于选择当前使用的eMMC设备。

通过执行mmc dev命令，可以选择当前要操作的eMMC设备，以确保后续操作的正确性和有效性。

8. mmc rescan：该命令用于重新扫描eMMC设备。

通过执行mmc rescan命令，可以重新扫描eMMC设备，以便获取最新的设备状态和信息。

MMC工作原理MMC全称为Multimedia Card，是一种小巧方便的存储卡，被广泛运用于便携设备，例如手机、相机以及MP3等。

简单来说，MMC是一种嵌入式闪存技术。

MMC卡的工作原理实际是基于NAND闪存储器工作原理，只是相对于NAND闪存储器，MMC多了协议部分，以便于在实际应用中方便并且实用。

MMC卡的主要优势包括体积小、读写速度较快以及稳定可靠。

它在嵌入式领域占有较大的市场份额。

下面将详细介绍MMC卡的工作原理。

一、MMC协议MMC的协议部分是由数字存储工作组（MIcroSystem）于1997年正式制定，被用来标准化闪存卡上的读写操作。

在这个协议中，规定了通信协议以及闪存卡访问控制。

MMC卡仅需要与一小时钟线（CLK）及一个双向通信数据线（CMD）相连，便可通过这些信号与外部主控芯片进行通信。

二、存储结构MMC存储结构与其他闪存储器的结构类似，都是由一系列的NAND或NOR闪存芯片构成。

MMC中，通常采用NAND型闪存芯片，这种闪存与异步SRAM有相似的读写特性，实现了流畅的数据传输。

若要在不影响数据读写速度的同时运用存储体积更小、存储效率更高的NOR型闪存芯片，就需要在制造过程中应用专有的闪存控制器，因为NOR端有多个输入点，难以实现闪存更新及数据抹除。

可喜的是，MMC卡大多数采用NAND型芯片而避免了这个问题。

另外，MMC存储体积可达到几GB的级别，因此可以实现大量数据的存储和快速传输。

三、访问流程通过MMC的流程图可以清晰地看出MMC存储卡的访问流程。

流程图解析：1. MMC主控芯片向外部MMC卡发送握手信号以及协议版本信息，并获取卡类型以及卡容量数据和各芯片的内部结构。

2. MMC主控芯片产生时钟脉冲，以实现对MMC卡的读写访问。

全速MMC模式下，时钟频率可以达到13MHz，高速MMC模式下最高可达到52MHz。

3. 主控芯片通过控制CMD线发送访问请求，比如读数据或写数据。
