三极管的放大倍数及扩展

三极管主要特性-电流放大和控制特性分析三极管电路工作原理，需要掌握三极管的重要特性，这样才能轻松自如的分析三极管电路三极管式一个电流控制器件，它用基极电流来控制集电极电流和发射极电流，没有基极电流就没有及电机电流和发射极电流。

1、三极管电流放大特性只要有一个很小的基极电流，三极管就会有一个很大的集电极电流和发射极电流，这是由三极管特性所决定的，不同的三极管有不同的电流放大倍数，所以不同三极管对基极电流的放大能力是不同的。

基极电流是信号输入电流，集电极电流和发射极电流是信号输出电流，信号输出电流远大于信号输入电流，说明三极管能够对输入电流进行放大。

在各种放大器电路中，就是用三极管的这一特性来放大信号的。

三极管在正常工作时，它的基极电流、集电极电流和发射极电流同时存在，同时消失。

2、三极管基极电流控制集电极电流特性当三极管在放大状态时，三极管集电极电流和发射极电流由直流电源提供，三极管本身并不能放大电流，只是用基极电流去控制由直流电源为集电极和发射极提供的电流，这样等效理解成三极管放大了基极输入电流。

下图所示电路可以说明三极管基极电流控制集电极电流的过程。

电路中的R2为三级管VT1集电极提供电流通路，流过VT1集电极的电流回路是：直流工作电压+V-集电极电阻R2-VT1集电极-VT1发射极-地线。

构成回路。

集电极电流由直流工作电压+V提供，但是集电极电流的大小受基极电流的控制，基极电流大则集电极电流大，基极电流小，则集电极电流小。

所以基极电流只是控制了直流电源+V为VT1集电极所提供电流的大小。

综上所述，三极管能将直流电源的电流按照基极输入电流的要求转换成集电极电流和发射极电流，从这个角度说明三极管是一个电流转换器件。

所谓电流放大，就是将直流电源的电流，按照基极输入电流的变化规律转换成集电极电流和发射极电流。

9011,9012,9013,9014,8050,8550三极管的主要参数数据9012 PNP 50V 500mA 600mW 低频管放大倍数30-908550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-1409011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。

一．对系统的设计任务进行具体分析，内容及要求，以明确系统应完成的任务。

二．这一步的工作要求是把系统要完成的任务分配给若干个单元电路，并画出一个能表示各单元功能的整机原理框图。

方案选择的重要任务是根据掌握的知识和资料，的任务，探索，勇于创新，技术先进。

三．根据系统的指标和功能框图，路的设计，参数计算和器件选择。

．单元电路是整机的一部分，设计水平。

每个单元电路设计前都需明确各单元电路的任务，单元电路的性能指标，具体设计时，但都必须保证性能要求。

．参数计算为保证单元电路达到功能指标要求，参数进行计算。

例如，放大电路中各电阻值，放大倍数的计算；振荡器中电阻，参数计算时，成电路设计要求的功能，在实践中能真正可行的参数。

计算电路参数时应注意下列问题：（1元器件的工作电流，电压，频率和功耗等参数应能满足电路指标的要求；（2）定值的（3．（1）阻容电阻和电容种类很多，正确选择电阻和电容是很重要的。

不同的电路对电阻和电容性能要求也不同，要求很严，滤波电路中常用大容量（2分立元件包括二极管，晶体三极管，场效应管，光电二（三）极管，晶闸管等。

根据其用途分别进行选择。

选择的期间种类不同，时，首先注意是选择是大功率管还是小功率管，并注意管子的参数，，T和β是否满足电路设计指标的要求，CEO高频工作时，要求T = （～10），为工作频率。

（3集成电路的选择由于集成电路可以实现很多单元电路甚至整机电路的功能，以选用集成电路来设计单元电路和总体电路既方便又灵活，使系统体积缩小，颇受欢迎。

集成电路又模拟集成电路和数字集成电路。

量集成电路，其器件的型号，原理，功能，特征可查阅有关手册。

选择的集成电路不仅要在功能和特性上实现设计方案，满足功耗，电压，速度，价格等多方面的要求。

四．为详细表示设计的整机电路及各单元电路的连接关系，需绘制完整电路图。

电路图通常是在系统框图，择的基础上绘制的，要注意一下几点：（1图的理解和阅读。

有时一个总电路由几部分组成，一张图纸上。

全系列三极管参数三极管是一种常用的电子元件，主要由三个控制电极组成：基极、发射极和集电极。

它可以将小信号放大成大信号，并具有放大和开关两种应用。

下面将详细介绍三极管的各种参数。

1.DC参数：（1）E-B击穿电压：控制电极到基极之间的击穿电压，通常是5V。

（2）集电极饱和电压：集电极电压和基极电压之间的差，通常是0.2V。

（3）极化电压：基极与发射极之间的电压，一般为0.6V。

（4）漂移电流：无输入信号时集电极电流，通常为1μA。

2.小信号参数：（1）共射放大参数：-电流放大倍数：基极电流和集电极电流之比，通常为20。

-输入电阻：基极电阻，通常为50kΩ。

-输出电阻：发射极电阻，通常为100Ω。

-最大功率增益：集电极功率和输入功率之比，通常为300。

-频率响应：放大器对不同频率信号的放大能力。

-带宽：能够通过的频率范围。

（2）共集放大参数：-电流放大倍数：发射极电流和集电极电流之比，通常为1-输入电阻：发射极电阻，通常为10Ω。

-输出电阻：集电极电阻，通常为10kΩ。

-最大功率增益：集电极功率和输入功率之比，通常为1-频率响应：放大器对不同频率信号的放大能力。

-带宽：能够通过的频率范围。

（3）共基放大参数：-电流放大倍数：基极和集电极电流之比，通常为0.99-输入电阻：集电极电阻，通常为10kΩ。

-输出电阻：发射极电阻，通常为0.1Ω。

-最大功率增益：集电极功率和输入功率之比，通常为0.99-频率响应：放大器对不同频率信号的放大能力。

-带宽：能够通过的频率范围。

3.大信号参数：（1）最大集电极电流：集电极电流的最大值。

（2）最大功率：集电极电流和集电极电压之积的最大值。

（3）最大集电极电压：集电极电压的最大值。

（4）开关时间：从信号输入到放大器开关的时间，一般小于1μs。

4.噪声参数：（1）噪声系数：直流电流吸收后引起的输出噪声。

（2）输出噪声电压：由于内部噪声而引起的输出电压。

以上是三极管的一些重要参数，这些参数可以帮助我们了解三极管的性能和适用范围。

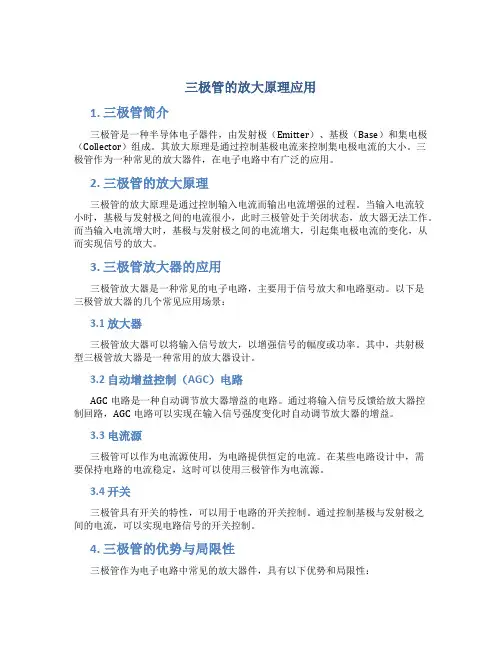

三极管的放大原理应用1. 三极管简介三极管是一种半导体电子器件，由发射极（Emitter）、基极（Base）和集电极（Collector）组成。

其放大原理是通过控制基极电流来控制集电极电流的大小。

三极管作为一种常见的放大器件，在电子电路中有广泛的应用。

2. 三极管的放大原理三极管的放大原理是通过控制输入电流而输出电流增强的过程。

当输入电流较小时，基极与发射极之间的电流很小，此时三极管处于关闭状态，放大器无法工作。

而当输入电流增大时，基极与发射极之间的电流增大，引起集电极电流的变化，从而实现信号的放大。

3. 三极管放大器的应用三极管放大器是一种常见的电子电路，主要用于信号放大和电路驱动。

以下是三极管放大器的几个常见应用场景：3.1 放大器三极管放大器可以将输入信号放大，以增强信号的幅度或功率。

其中，共射极型三极管放大器是一种常用的放大器设计。

3.2 自动增益控制（AGC）电路AGC电路是一种自动调节放大器增益的电路。

通过将输入信号反馈给放大器控制回路，AGC电路可以实现在输入信号强度变化时自动调节放大器的增益。

3.3 电流源三极管可以作为电流源使用，为电路提供恒定的电流。

在某些电路设计中，需要保持电路的电流稳定，这时可以使用三极管作为电流源。

3.4 开关三极管具有开关的特性，可以用于电路的开关控制。

通过控制基极与发射极之间的电流，可以实现电路信号的开关控制。

4. 三极管的优势与局限性三极管作为电子电路中常见的放大器件，具有以下优势和局限性：4.1 优势•高放大倍数：三极管能够实现较高的电压放大倍数，从而可以实现较大的信号增益。

•宽带宽：三极管能够支持较宽的频率范围，适用于不同频率的信号放大。

•可调节性：通过调节输入电流，可以控制三极管的放大倍数和工作点。

4.2 局限性•温度敏感性：三极管的工作性能受环境温度影响较大，高温会导致性能变差。

•不稳定性：三极管存在漏电流和温度漂移等不稳定因素，可能影响电路的稳定性。

常见的小功率管有：2SC9011～2SC9018这一系列8个；2SA1015和2SC1815配对管；2N5551 和2N5401 配对管；2SC8550和2SC8050配对管；2SA9014和2SC9015配对管；2SC945，2SA92，2SA94。

中功率13001～13007，TIP41和TIP42；一般情况下三极管标示型号只标为C9014，或S9014等！2SC9011～9018系列：9011/9016/9017/9018为高频管，其他为低频管，用于常见电路；2SC945(可用于高频)，2SC92，2SA94：C92/94电话中较常见；2SC8050，2SC8550：小功率放大电路中配对管，小电子产品、高频电路和电话中常见；2SC1815，2SA1015：小功率放大电路中配对管；2N5551，2N5401：高耐压管，用于放大电路前级，电话电路等；MJE13001～13007系列，节能灯中常见。

下列元件不是三极管：TL431，7879L05(79L05)等，MCR100-6，BT169等等！TL431是精密稳压源；78(79)L05(06/07/08/09/12/15/24)为三端稳压电路，稳定电压为后两位数，78系列为正压，79系列为负压；MCR100-6，BT169等是可控硅，即晶闸管。

BC557B还有。

2N3904,2N3906ksk ksk BC817 BC8078550和80502sc3356,2sc90182N2222 2N29078050，8850，9012，9013，9015，9018，2907，222a 1623/1123 9014/9013 2n2222 8050B772,D882中功率管中的便宜货.TIP122,127达林顿功率管中的便宜货.怎么不见 2N5551和2N5401呢最早的当然就是3DG6了，然后是3AX31B,还用它做过推挽放大器，升压电源，然后是3DA87C,高频中功率管。

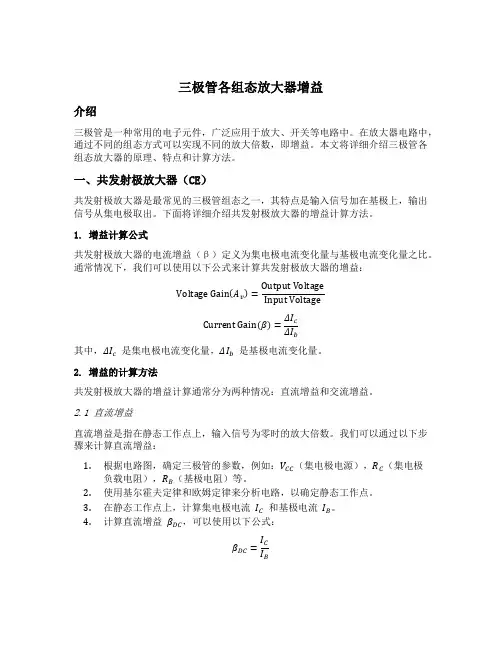

三极管各组态放大器增益介绍三极管是一种常用的电子元件，广泛应用于放大、开关等电路中。

在放大器电路中，通过不同的组态方式可以实现不同的放大倍数，即增益。

本文将详细介绍三极管各组态放大器的原理、特点和计算方法。

一、共发射极放大器（CE）共发射极放大器是最常见的三极管组态之一，其特点是输入信号加在基极上，输出信号从集电极取出。

下面将详细介绍共发射极放大器的增益计算方法。

1. 增益计算公式共发射极放大器的电流增益（β）定义为集电极电流变化量与基极电流变化量之比。

通常情况下，我们可以使用以下公式来计算共发射极放大器的增益：Voltage Gain(A v)=Output Voltage Input VoltageCurrent Gain(β)=ΔI c ΔI b其中，ΔI c是集电极电流变化量，ΔI b是基极电流变化量。

2. 增益的计算方法共发射极放大器的增益计算通常分为两种情况：直流增益和交流增益。

2.1 直流增益直流增益是指在静态工作点上，输入信号为零时的放大倍数。

我们可以通过以下步骤来计算直流增益：1.根据电路图，确定三极管的参数，例如：V CC（集电极电源），R C（集电极负载电阻），R B（基极电阻）等。

2.使用基尔霍夫定律和欧姆定律来分析电路，以确定静态工作点。

3.在静态工作点上，计算集电极电流I C和基极电流I B。

4.计算直流增益βDC，可以使用以下公式：βDC=I C I B2.2 交流增益交流增益是指在输入信号存在时的放大倍数。

通常情况下，我们可以通过以下步骤来计算交流增益：1.将输入信号与直流工作点相耦合。

2.根据小信号模型（即将三极管视为线性元件），使用基尔霍夫定律和欧姆定律来分析电路。

3.计算交流增益βAC，可以使用以下公式：βAC=V OUT V IN3. 共发射极放大器的特点共发射极放大器具有以下特点： - 输入阻抗较低，输出阻抗较高。

- 增益较高，通常可达几十至几百倍。

- 频率响应较宽，适用于低频到中频范围。

三极管的放大作用及放大倍数计算三极管是一种重要的电子元件，它在电子电路中广泛应用于信号放大和开关控制等方面。

本文将介绍三极管的放大作用以及如何计算其放大倍数。

一、三极管的放大作用三极管通过控制输入信号的变化，能够使输出信号经过放大。

在放大过程中，三极管主要起到两个作用：放大电流和放大电压。

1. 放大电流三极管可以从输入电路中获取微弱的电流信号，并通过放大输出电路中的电流。

这种放大作用可以使输入电流的变化得到增强，从而实现信号放大的效果。

三极管的输入电流通常很小，而输出电流可以按比例放大，从而起到放大电流的作用。

2. 放大电压三极管还可以将输入电路中的微弱电压信号转换为较大的电压信号输出。

通过对输入电压的放大，输出电压可以得到放大倍数的提高，从而实现信号的放大。

二、三极管放大倍数的计算三极管的放大倍数即为输出电流与输入电流之比的绝对值。

可以通过计算输入电流和输出电流的比值来得到放大倍数。

放大倍数的计算公式如下：放大倍数 = 输出电流 / 输入电流其中，放大倍数为正数，其绝对值越大表示放大效果越好。

为了实际计算放大倍数，我们需要知道三极管的输出电流和输入电流的具体数值。

根据实际情况，我们可以通过测量电路中的电流值来计算放大倍数。

值得注意的是，在实际电路中，三极管的放大倍数可能会受到一些因素的影响，如温度、器件参数等，因此在计算放大倍数时需要考虑这些因素。

三、三极管放大作用的应用由于三极管的放大作用和放大倍数计算方法的特点，它在电子电路中有着广泛的应用。

1. 信号放大三极管可以将弱信号放大为较大的信号，以便后续电路能够对信号进行有效处理。

这种应用广泛存在于音频放大器、射频放大器等电子设备中。

2. 电压放大通过三极管的电压放大作用，可以将输入的低电压信号放大为高电压信号，从而实现对电子设备的驱动。

比如在音频功放电路中，通过对音频信号的电压放大，可以驱动喇叭发出更大的声音。

3. 开关控制三极管在开关电路中也有很重要的应用。

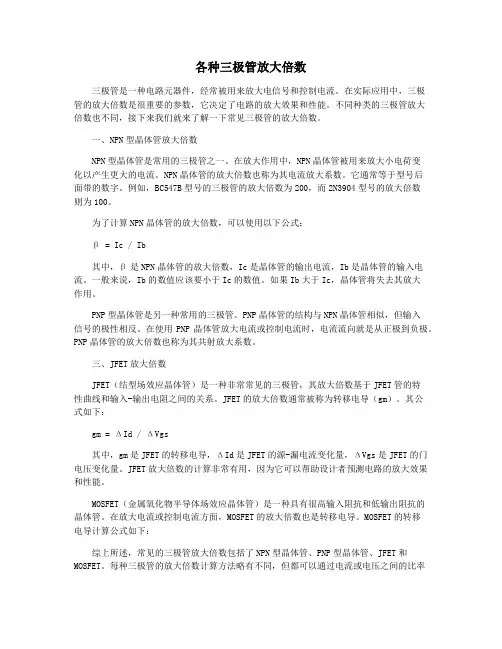

各种三极管放大倍数三极管是一种电路元器件，经常被用来放大电信号和控制电流。

在实际应用中，三极管的放大倍数是很重要的参数，它决定了电路的放大效果和性能。

不同种类的三极管放大倍数也不同，接下来我们就来了解一下常见三极管的放大倍数。

一、NPN型晶体管放大倍数NPN型晶体管是常用的三极管之一。

在放大作用中，NPN晶体管被用来放大小电荷变化以产生更大的电流。

NPN晶体管的放大倍数也称为其电流放大系数。

它通常等于型号后面带的数字。

例如，BC547B型号的三极管的放大倍数为200，而2N3904型号的放大倍数则为100。

为了计算NPN晶体管的放大倍数，可以使用以下公式：β = Ic / Ib其中，β是NPN晶体管的放大倍数，Ic是晶体管的输出电流，Ib是晶体管的输入电流。

一般来说，Ib的数值应该要小于Ic的数值。

如果Ib大于Ic，晶体管将失去其放大作用。

PNP型晶体管是另一种常用的三极管。

PNP晶体管的结构与NPN晶体管相似，但输入信号的极性相反。

在使用PNP晶体管放大电流或控制电流时，电流流向就是从正极到负极。

PNP晶体管的放大倍数也称为其共射放大系数。

三、JFET放大倍数JFET（结型场效应晶体管）是一种非常常见的三极管，其放大倍数基于JFET管的特性曲线和输入-输出电阻之间的关系。

JFET的放大倍数通常被称为转移电导（gm）。

其公式如下：gm = ΔId / ΔVgs其中，gm是JFET的转移电导，ΔId是JFET的源-漏电流变化量，ΔVgs是JFET的门电压变化量。

JFET放大倍数的计算非常有用，因为它可以帮助设计者预测电路的放大效果和性能。

MOSFET（金属氧化物半导体场效应晶体管）是一种具有很高输入阻抗和低输出阻抗的晶体管。

在放大电流或控制电流方面，MOSFET的放大倍数也是转移电导。

MOSFET的转移电导计算公式如下：综上所述，常见的三极管放大倍数包括了NPN型晶体管、PNP型晶体管、JFET和MOSFET。

三极管共发射极放大电路放大倍数摘要：1.三极管共发射极放大电路的基本原理2.放大倍数的计算方法3.影响放大倍数的主要因素4.提高放大倍数的措施正文：一、三极管共发射极放大电路的基本原理三极管共发射极放大电路是一种常见的信号放大电路，其主要组成部分包括三极管、电阻、电容等。

在工作过程中，输入信号接入三极管的基极，经过放大后，从三极管的发射极输出放大后的信号。

这种电路具有高输入阻抗、低输出阻抗的特点，广泛应用于各种电子设备中。

二、放大倍数的计算方法放大倍数（放大系数）是指输入信号与输出信号之间的比例关系。

在三极管共发射极放大电路中，放大倍数的计算公式为：放大倍数（A）= 输出电压（Vout）/ 输入电压（Vin）其中，输出电压是指三极管发射极的电压，输入电压是指三极管基极的电压。

三、影响放大倍数的主要因素1.三极管的静态工作点：三极管的静态工作点决定了其传输特性，从而影响放大倍数。

合理选择静态工作点，可以实现较高的放大倍数。

2.电阻和电容的选取：电阻和电容的选取会影响电路的频率响应，进而影响放大倍数。

适当选择电阻和电容的数值，可以提高电路的放大倍数。

3.输入信号的频率：输入信号的频率会影响三极管的放大效果。

在一定范围内，输入信号的频率越高，放大倍数越大。

但超过一定频率后，放大倍数会减小。

四、提高放大倍数的措施1.优化三极管的静态工作点：通过调整三极管的静态工作点，使其工作在最佳状态，可以提高放大倍数。

2.合理选取电阻和电容：根据电路的实际需求，选择合适的电阻和电容数值，以提高电路的放大倍数。

3.优化输入信号的频率：在设计电路时，应考虑输入信号的频率对放大倍数的影响，并根据实际需求调整电路参数。

4.采用多级放大电路：通过将多个放大电路级联，可以进一步提高放大倍数，同时改善电路的频率响应。

总之，三极管共发射极放大电路的放大倍数受到多种因素的影响。

要实现较高的放大倍数，需要从电路的各个环节进行优化。

三极管放大倍数计算公式三极管放大倍数是电子电路中一个很重要的概念，咱们今儿就来好好聊聊三极管放大倍数的计算公式。

我记得有一次在实验室里，我带着一群学生做电子电路实验。

那是一个阳光明媚的下午，实验室里的各种仪器摆放得整整齐齐。

我们这次实验的目的就是要搞清楚三极管放大倍数到底是咋回事。

其中有个叫小明的学生，瞪着大眼睛，一脸好奇又迷茫。

我跟他们说，三极管就像是一个神奇的小魔法师，能把微弱的信号变得强大。

而这个放大的能力，就可以用放大倍数来衡量。

三极管的放大倍数用β表示，它的计算公式是：β = ΔIc/ ΔIb 。

这里的ΔIc 是集电极电流的变化量，ΔIb 是基极电流的变化量。

咱来通俗点解释，比如说，基极电流从 1 毫安增加到 2 毫安，增加了 1 毫安，这就是ΔIb 。

如果这时候集电极电流从 10 毫安增加到 30 毫安，增加了 20 毫安，这 20 毫安就是ΔIc 。

那么放大倍数β就等于20÷1 = 20 。

可别小看这个公式，在实际电路中用处大着呢！就像咱们家里的音响，声音能那么响亮，里面就可能有三极管在发挥放大作用。

在实际应用中，要准确测量三极管的放大倍数可不容易。

得有合适的测量仪器和方法。

比如说，用万用表测量的时候，就得小心操作，不然测出来的数据可不准。

我还碰到过一个情况，有个学生自己在课外做电路实验，结果测出来的三极管放大倍数总是不对。

后来我一看，原来是他接线的时候粗心大意，把引脚接错了。

这就好比你想跑步去东边，结果却朝着西边跑，能到达目的地才怪呢！所以啊，理解三极管放大倍数计算公式，还得认真仔细，注意每一个细节。

可不能马虎，不然电路就可能出问题，达不到咱们想要的效果。

就像上次我修一个旧收音机，怎么声音都不对劲，查来查去，最后发现就是一个三极管的放大倍数不对，换了个合适的三极管，收音机立马就正常工作了，那感觉，真爽！总之，三极管放大倍数计算公式虽然看起来简单，但要真正掌握好，还得多多实践，多琢磨。

文章标题：深度解析三极管共发射极放大电路的放大倍数在现代电子领域中，三极管共发射极放大电路是一种经典且广泛应用的放大电路结构。

它能够实现较大的放大倍数，适用于各种不同的电子设备和系统中。

本文将从浅入深地探讨三极管共发射极放大电路的放大倍数，旨在使读者更加深入地理解和应用这一重要的电路结构。

1. 三极管共发射极放大电路的基本概念让我们了解一下三极管共发射极放大电路的基本概念。

这种电路结构由三极管、输入电阻、负载电阻和输入信号源等组成。

它的主要作用是对输入信号进行放大，输出一个与输入信号成比例的放大后的信号。

2. 三极管共发射极放大电路的放大倍数计算我们将探讨如何计算三极管共发射极放大电路的放大倍数。

放大倍数通常是指电路输出信号的幅度与输入信号的幅度之比。

在三极管共发射极放大电路中，放大倍数的计算涉及到三极管的参数、电路的工作状态等多个因素。

3. 提高三极管共发射极放大电路的放大倍数的方法除了计算放大倍数，我们还将探讨如何提高三极管共发射极放大电路的放大倍数。

通过合理选择电路元件、优化电路结构等方式，可以有效地提高电路的放大性能和稳定性，从而使其在实际应用中发挥更好的作用。

4. 个人观点和理解在本文的我将共享我的个人观点和对三极管共发射极放大电路放大倍数的理解。

通过对这一电路结构的深入研究和实践经验的总结，我对其特性和应用有了更加清晰和深入的认识，希望能够对读者有所启发和帮助。

总结回顾通过本文的全面探讨，我们对三极管共发射极放大电路的放大倍数有了更加深入和全面的认识。

从基本概念到放大倍数的计算，再到提高放大倍数的方法，我们对这一电路结构有了更加清晰和全面的了解。

希望本文能够帮助读者更好地理解和应用三极管共发射极放大电路，以及提高其放大性能。

在实际操作中，要根据具体电路的实际情况来设计和优化，以实现更好的性能和稳定性。

也需要不断学习和积累经验，不断完善自己的电路设计能力。

相信通过不懈的努力和实践，我们一定能够在电子领域取得更加卓越的成就。

三极管共发射极放大电路放大倍数
（原创实用版）
目录
1.三极管共发射极放大电路的概念
2.放大倍数的计算方法
3.下限频率处的电压放大倍数与最大电压放大倍数的关系
4.应用实例
正文
三极管共发射极放大电路是一种常用的信号放大电路，广泛应用于电子设备中。

在这种电路中，输入信号加在基极，输出信号从集电极取出。

放大倍数是评价放大电路性能的重要指标，表示输出信号与输入信号的比值。

放大倍数的计算方法取决于电路的结构和参数。

对于共发射极放大电路，通常使用以下公式计算放大倍数：
A = β * (1 + Rc / Re)
其中，A 是放大倍数，β是三极管的放大系数，Rc 是集电极负载电阻，Re 是发射极电阻。

在下限频率处，电压放大倍数与最大电压放大倍数之间存在一定的关系。

具体来说，下限频率处的电压放大倍数是最大电压放大倍数的 0.707 倍，也就是相当于后者的 70.7%。

这个关系可以通过通频带的定义来获得，通频带是指电路能够通过的频率范围。

举个例子，假设我们使用一个三极管搭建了一个共发射极放大电路，并希望获得 5 倍的放大倍数。

我们可以设置集电极负载电阻 Rc 为 1k Ω，发射极电阻 Re 为 2kΩ，这样根据上面的公式，可以计算得到放大倍数 A 约为 5.35。

在实际应用中，这个电路可以用于音频放大、无线通
信等领域。

总之，三极管共发射极放大电路是一种重要的信号放大电路，其放大倍数可以通过计算得到。

在下限频率处，电压放大倍数与最大电压放大倍数之间存在一定的关系。

三极管放大倍数限值【知识文章】标题：探秘三极管放大倍数限值：从基础到深入解析摘要：在电子学中，三极管是一种重要的电子元件，被广泛应用于放大和开关电路中。

而三极管的放大倍数是衡量其放大能力的重要指标，也是电子工程师关注的焦点之一。

本文将从基础概念出发，逐步揭示三极管放大倍数限值的内涵与应用，帮助读者全面、深刻地理解这一主题。

一、什么是三极管放大倍数1. 三极管的结构和工作原理三极管是由基极、发射极和集电极组成的半导体器件，其工作原理基于电流的控制和放大。

2. 放大倍数的定义和计算方法放大倍数，即指电流增益或电压增益，是指三极管输入和输出之间的信号增加倍数。

二、三极管放大倍数限值的影响因素1. 内部结构和参数的影响三极管内部的结构和参数，如集电结宽度、掺杂浓度等，会对放大倍数产生影响。

2. 外部电路和工作条件的影响外部电路中的电阻、电容以及工作条件（如温度、供电电压等）都会对放大倍数带来一定影响。

3. 三极管的尺寸和质量的影响三极管的尺寸和质量直接决定了其性能表现，从而也会影响放大倍数。

三、三极管放大倍数限值的应用与实例1. 三极管作为放大器的应用三极管常用作各种放大电路的核心元件，例如音频放大器、射频放大器等。

2. 放大倍数的设计与优化在实际应用中，根据具体需求，选择合适的三极管并通过外部电路设计和参数优化来实现所需的放大倍数。

四、个人观点与对主题的理解三极管放大倍数限值是一个在电子学中十分关键的概念。

通过研究和理解三极管放大倍数，我们可以更好地掌握电子电路的设计与优化技巧，提高电路性能。

在实际应用中，充分了解三极管放大倍数的影响因素，可以帮助我们更好地选择和使用三极管，并且合理设计外围电路，实现预期的电路功能。

深入理解三极管放大倍数限值对于电子工程师来说至关重要。

总结：通过本文的探讨，我们逐步解析了三极管放大倍数的概念、影响因素和应用实例。

对于理解和应用三极管放大倍数，我们需要全面考虑内部结构和参数、外部电路和工作条件，以及三极管的尺寸和质量。
