如图所示为三极管电流放大倍数的测试电路

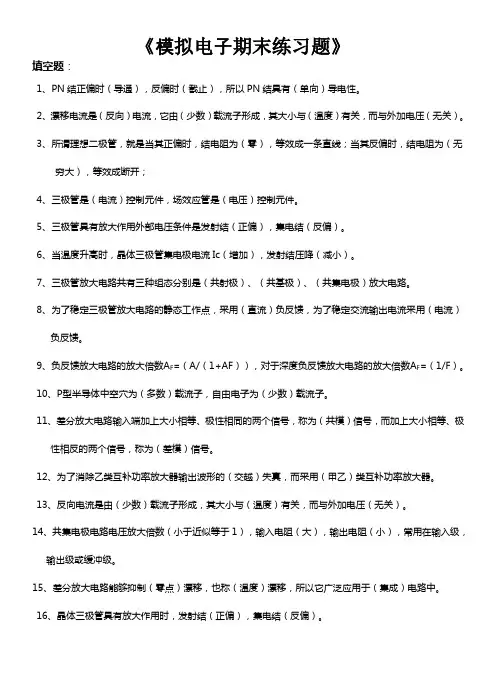

《模拟电子期末练习题》填空题：1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（增加），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共射极）、（共基极）、（共集电极）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电流）负反馈。

9、负反馈放大电路的放大倍数A F=（A/（1+AF）），对于深度负反馈放大电路的放大倍数A F=（1/F）。

10、P型半导体中空穴为（多数）载流子，自由电子为（少数）载流子。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、反向电流是由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

14、共集电极电路电压放大倍数（小于近似等于1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、晶体三极管具有放大作用时，发射结（正偏），集电结（反偏）。

17、为了稳定三极管放大电路和静态工作点，采用（直流）负反馈，为了减小输出电阻采用（电压）负反馈。

18、共模信号是大小（相等），极性（相同）的两个信号。

19、乙类互补功放存在（交越）失真，可以利用（甲乙）类互补功放来克服。

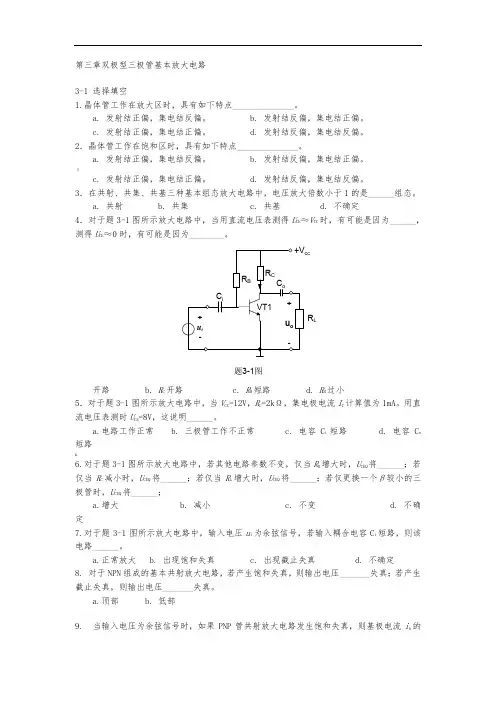

第三章双极型三极管基本放大电路3-1 选择填空1.晶体管工作在放大区时，具有如下特点______________。

a. 发射结正偏，集电结反偏。

b. 发射结反偏，集电结正偏。

c. 发射结正偏，集电结正偏。

d. 发射结反偏，集电结反偏。

2．晶体管工作在饱和区时，具有如下特点______________。

a. 发射结正偏，集电结反偏。

b. 发射结反偏，集电结正偏。

《c. 发射结正偏，集电结正偏。

d. 发射结反偏，集电结反偏。

3．在共射、共集、共基三种基本组态放大电路中，电压放大倍数小于1的是______组态。

a. 共射b. 共集c. 共基d. 不确定4．对于题3-1图所示放大电路中，当用直流电压表测得U CE ≈V CC 时，有可能是因为______，测得U CE ≈0时，有可能是因为________。

题3-1图ccR L开路 b. R C 开路 c. R B 短路 d. R B 过小5．对于题3-1图所示放大电路中，当V CC =12V ，R C =2k Ω，集电极电流I C 计算值为1mA 。

用直流电压表测时U CE =8V ，这说明______。

a.电路工作正常b. 三极管工作不正常c. 电容C i 短路d. 电容C o短路 &6.对于题3-1图所示放大电路中，若其他电路参数不变，仅当R B 增大时，U CEQ 将______；若仅当R C 减小时，U CEQ 将______；若仅当R L 增大时，U CEQ 将______；若仅更换一个β较小的三极管时，U CEQ 将______； a.增大 b. 减小 c. 不变 d. 不确定7.对于题3-1图所示放大电路中，输入电压u i 为余弦信号，若输入耦合电容C i 短路，则该电路______。

a.正常放大b. 出现饱和失真c. 出现截止失真d. 不确定 8. 对于NPN 组成的基本共射放大电路，若产生饱和失真，则输出电压_______失真；若产生截止失真，则输出电压_______失真。

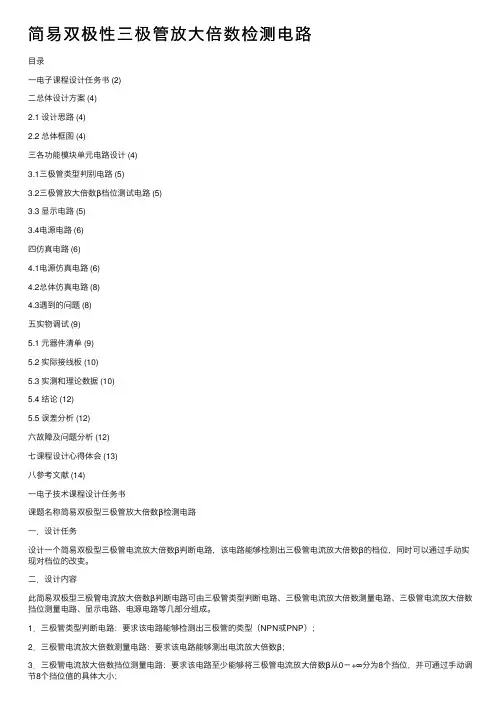

简易双极性三极管放⼤倍数检测电路⽬录⼀电⼦课程设计任务书 (2)⼆总体设计⽅案 (4)2.1 设计思路 (4)2.2 总体框图 (4)三各功能模块单元电路设计 (4)3.1三极管类型判别电路 (5)3.2三极管放⼤倍数β档位测试电路 (5)3.3 显⽰电路 (5)3.4电源电路 (6)四仿真电路 (6)4.1电源仿真电路 (6)4.2总体仿真电路 (8)4.3遇到的问题 (8)五实物调试 (9)5.1 元器件清单 (9)5.2 实际接线板 (10)5.3 实测和理论数据 (10)5.4 结论 (12)5.5 误差分析 (12)六故障及问题分析 (12)七课程设计⼼得体会 (13)⼋参考⽂献 (14)⼀电⼦技术课程设计任务书课题名称简易双极型三极管放⼤倍数β检测电路⼀．设计任务设计⼀个简易双极型三极管电流放⼤倍数β判断电路，该电路能够检测出三极管电流放⼤倍数β的档位，同时可以通过⼿动实现对档位的改变。

⼆．设计内容此简易双极型三极管电流放⼤倍数β判断电路可由三极管类型判断电路、三极管电流放⼤倍数测量电路、三极管电流放⼤倍数挡位测量电路、显⽰电路、电源电路等⼏部分组成。

1．三极管类型判断电路：要求该电路能够检测出三极管的类型（NPN或PNP）；2．三极管电流放⼤倍数测量电路：要求该电路能够测出电流放⼤倍数β；3．三极管电流放⼤倍数挡位测量电路：要求该电路⾄少能够将三极管电流放⼤倍数β从0－+∞分为8个挡位，并可通过⼿动调节8个挡位值的具体⼤⼩；4．显⽰电路：要求该电路能够将不同的三极管电流放⼤倍数β加以区别显⽰；5．电源电路：要求该电路为上述各电路提供12V直流电源。

三．设计要求（⼀）课程设计的基本要求1．设计任务应在规定时间内完成；2．说明书书写⼯整；3．电路原理图图⾯清晰，内容准确；4．元器件参数计算项⽬完整，计算说明清楚，计算结果基本正确。

（⼆）课程设计说明书的格式1．封⾯2．⽬录3．正⽂（1）课程设计任务书；（2）总体设计⽅案（画出⼀个实现电路功能的⼤致框图）；（3）单元电路（各组成部分电路）设计及其原理说明；（4）元器件的选择及其相关技术数据、参数的计算；（5）总体电路原理图、所需各元器件清单以及整个电路的⼯作原理。

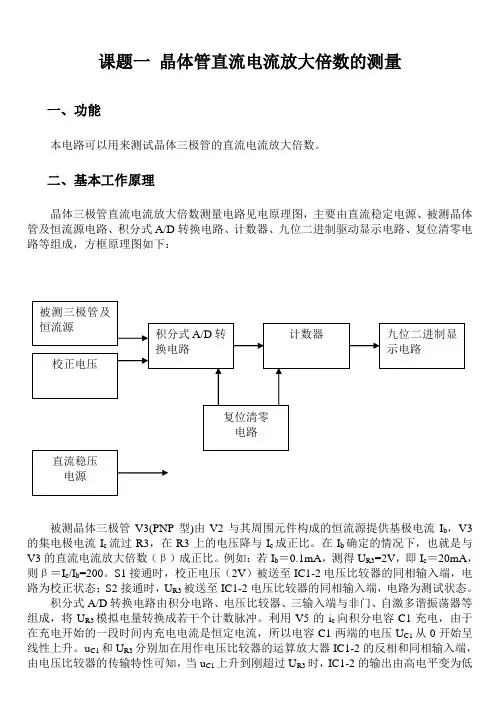

课题一晶体管直流电流放大倍数的测量一、功能本电路可以用来测试晶体三极管的直流电流放大倍数。

二、基本工作原理晶体三极管直流电流放大倍数测量电路见电原理图，主要由直流稳定电源、被测晶体管及恒流源电路、积分式A/D转换电路、计数器、九位二进制驱动显示电路、复位清零电路等组成，方框原理图如下：被测晶体三极管V3(PNP型)由V2与其周围元件构成的恒流源提供基极电流I b，V3的集电极电流I c流过R3，在R3上的电压降与I c成正比。

在I b确定的情况下，也就是与V3的直流电流放大倍数（β）成正比。

例如：若I b＝0.1mA，测得U R3=2V，即I c＝20mA，则β＝I c/I b=200。

S1接通时，校正电压（2V）被送至IC1-2电压比较器的同相输入端，电路为校正状态；S2接通时，U R3被送至IC1-2电压比较器的同相输入端，电路为测试状态。

积分式A/D转换电路由积分电路、电压比较器、三输入端与非门、自激多谐振荡器等组成，将U R3模拟电量转换成若干个计数脉冲。

利用V5的i c向积分电容C1充电，由于在充电开始的一段时间内充电电流是恒定电流，所以电容C1两端的电压U C1从0开始呈线性上升。

u C1和U R3分别加在用作电压比较器的运算放大器IC1-2的反相和同相输入端，由电压比较器的传输特性可知，当u C1上升到刚超过U R3时，IC1-2的输出由高电平变为低电平。

电压比较器输出高电平的时间宽度T w与U R3成正比。

IC3(4023)是三重3输入端与非门集成电路。

IC3-B三输入端与非门的输入端中3脚接电压比较器的输出端，5脚因S3处于断开状态是高电平，4脚与IC2构成的自激多谐振荡器的输出端相接，输入连续的矩形脉冲。

这样在电压比较器输出高电平的时间范围内，IC3-B的输出是与4脚输入的矩形脉冲相位相反的连续的矩形脉冲，而当电压比较器的输出由高电平变为低电平时，IC3-B的输出被锁定为高电平，无脉冲输出。

（完整版）三极管共射放⼤电路（模电实验）实验报告课程名称：模拟电⼦技术基础实验指导⽼师：张伟成绩：__________________ 实验名称：三极管共射极放⼤电路实验类型：直接测量型同组学⽣姓名：__________ ⼀、实验⽬的和要求（必填）⼆、实验内容和原理（必填）三、主要仪器设备（必填）四、操作⽅法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、⼼得⼀．实验⽬的和要求1、学习基本放⼤器的参数选取⽅法、安装与调试技术；2、掌握放⼤器静态⼯作点的测量与调整⽅法，了解在不同偏置条件下静态⼯作点对放⼤器性能的影响；3、学习放⼤器的电压放⼤倍数、输⼊电阻、输出电阻及频率特性等指标的测试⽅法；4、了解静态⼯作点与输出波形失真的关系，掌握最⼤不失真输出电压的测量⽅法；5、进⼀步熟悉⽰波器、函数信号发⽣器、交流毫伏表的使⽤。

⼆．实验内容和原理1、静态⼯作点的调整和测量2、电压放⼤倍数的测量3、输⼊电阻和输出电阻的测量4、观察静态⼯作点对输出波形的影响5、放⼤电路上限频率fH 、下限频率fL 的测量三极管共射极放⼤电路原理图：三、主要仪器设备1、稳压电源2、信号发⽣器3、晶体管毫伏表4、⽰波器5、放⼤电路板专业：电⽓⾃动化姓名：郑志豪学号：3110101577 ⽇期：2012/12/12 地点：东3-211 B5四、操作⽅法和实验步骤1. 静态⼯作点的调整和测量1)按所设计的放⼤器的元件参数焊接电路，根据电路原理图仔细检查电路的完整性和焊接质量。

2)开启直流稳压电源，将直流稳压电源的输出调整到12V，并⽤万⽤表检测输出电压，确认后，关闭直流稳压电源。

3)将放⼤器电路板的⼯作电源端与12V直流稳压电源接通。

然后，开启直流稳压电源。

此时，放⼤器处于⼯作状态。

4)调节电位器RP，使电路满⾜设计要求（ICQ＝1.5mA）。

为⽅便起见，测量ICQ时，⼀般采⽤测量电阻Rc两端的压降URc，然后根据ICQ =URc／Rc计算出ICQ 。

、三极管及放大电路测试卷一、选择正确答案填入空内，只需填入A 、B 、C 、D1．已知图示电路中晶体管的100β，k 1be r ，在输入电压为有效值等于10mV 的1kHz 正弦信号时，估计输出电压有效值为____过____。

（ A ．0.5V ， B ．1V ， C ．2V ， D ．5V ）。

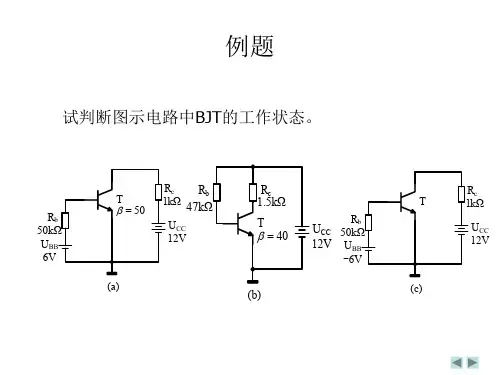

+V CC C 2C 1R b 300k 2k(+12V)10F10F 2kR L R c u iu o？？？2.放大电路如图所示，已知硅三极管的50，则该电路中三极管的工作状态为（）。

3.放大电路如图所示，已知三极管的05，则该电路中三极管的工作状态为（）。

？？4.放大电路A 、B 的放大倍数相同，但输入电阻、输出电阻不同，用它们对同一个具有内阻的信号源电压进行放大，在负载开路条件下测得A 的输出电压小，这说明A 的（）。

A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小答： B答：BA. 截止B. 饱和C. 放大D. 无法确定答： CA. 截止B. 饱和C. 放大D. 无法确定答： B5.关于三极管反向击穿电压的关系，下列正确的是（）。

A. EBO BR CBO BR CEO BR U U U )()()(B. EBO BR CEO BR CBO BR U U U )()()(C. CEO BR EBO BR CBO BR U U U )()()(D. CBOBR CEO BR EBO BR U U U )()()(答： B6.在三极管放大电路中，下列等式不正确的是（）。

A.C BEI I I B. ?BC I βI C. CEO CBOI I )1( D.答： C7.图示电路中，欲增大U CEQ ，可以（）。

A. 增大RcB. 增大R LC. 增大R B1D. 增大？？？8、射极输出电路如图所示，分析在下列情况中L R 对输出电压幅度的影响，选择：2（1）．保持i U 不变，将L R 减小一半，这时o U 将____；（2）．保持s U 不变，将L R 减小一半，这时o U 将____。

晶体管放大倍数β检测电路的设计与实现实验报告课程名称：电子测量与电子电路实践姓名：学院:信息与通信工程学院班级：201221110学号：*******日期：2014年5月10日一、摘要本实验是简单的三极管放大倍数β检测电路的设计与实现。

主要由三极管类型判别电路、三极管放大倍数档位判断电路、显示电路、报警电路及电源电路五个部分组成。

首先通过普通LED发光二极管的亮灭实现判断三极管类型，并将β值的变化转化为电压的变化从而利用电压比较器及LED管实现β值档位(＜150、150～200、200～250、＞250)的判断与显示、并在β＞250时通过LED管闪烁报警。

关键词：三极管、β、LED、电压比较器、报警二、设计任务要求设计一个简易的晶体管放大倍数检测电路，该电路能够实现对放大倍数值大小的初步测定。

1.基本要求1）电路能够测出NPN,PNP三极管的类型2）电路能将NPN晶体管的值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断。

3）用发光二极管指示被测三极管的放大倍数在哪一个档位4）在电路中可以用手动调节四个档位值得具体大小5）当值大于250时可以光闪报警2.扩展要求1）电路能将PNP晶体管的值分别为大于250，大于200小于250，大于150小于200和小于150共四个档位进行判断在电路中可以用手动调节四个档位值得具体大小。

2）NPN,PNP三极管的档位的判断可以通过手动或自动切换。

3）用Protel软件进行绘制完整的电路原理图三、设计思路简易双极性三极管放大倍数检测电路由三极管类型判别电路、β-V转换电路、三级管放大倍数档位判断电路、显示电路、报警电路和电源电路六部分构成。

总体框图如图一。

1.三极管类型判别电路:利用NPN和PNP型三极管的电流流向反向的特性，判别三极管类型是NPN还是PNP型。

2 .β-V转换电路：利用三极管的电流分配特性，将β值的测量转化为对三极管电流的测量。

绪论单元测试1【判断题】(1分)线性元器件，指的就是元件的参数与通过它的电压和电流是无关的。

A.错B.对2【判断题】(1分)非线性元件，指的就是元件的参数会随着它两端的电压电流而变化。

A.对B.错3【判断题】(1分)这门课强调的是定性分析，手动的定量分析为估算。

A.错B.对4【判断题】(1分)在模拟电子系统里，一般而言，传感器的作用是把非电的物理量转换为电信号，传输给后面电子系统进行处理。

A.对B.错5【判断题】(1分)一般而言，放大器的质量和价格与它的衡量参数和主要指标紧密相关。

A.错B.对第一章测试1【单选题】(2分)某放大电路在负载开路时，测得输出电压为5V，在输入电压不变的情况下接入3KΩ的负载电阻，输出电压下降到3V，说明该放大电路的输出电阻为（）A.3KΩB.4KΩC.2KΩD.5KΩ2【单选题】(2分)某放大电路在接有2KΩ负载电阻时，测得输出电压为3V，在输入电压不变的情况下断开负载电阻，输出电压上升到7.5V，说明该放大电路的输出电阻为（）A.9KΩB.3KΩC.6KΩD.12KΩ3【单选题】(2分)已知某放大电路的输出电阻为3KΩ，在接有4KΩ负载电阻时，测得输出电压为2V。

在输入电压不变的条件，断开负载电阻，输出电压将上升到（）A.3.5VB.4.5VC.2.5VD.1V4【单选题】(2分)放大电路对不同频率的正弦信号的稳态响应特性简称为（）A.频率响应B.放大倍数C.相移5【单选题】(2分)由于放大电路对含有多种频率信号的（）不同而产生的波形失真，称为幅度失真A.相移B.频率响应C.放大倍数6【单选题】(2分)由于放大电路对信号中不同频率产生的（）不同而产生的波形失真，称为相位失真A.频率响应B.相移C.放大倍数7【单选题】(3分)测得某放大电路的输入正弦电压和电流的峰值分别为10mV和10μA，在负载电阻为2KΩ时，测得输出正弦电压信号的峰值为2V。

试计算该放大电路的电压放大倍数（）A.600B.800C.200D.4008【单选题】(3分)测得某放大电路的输入正弦电压和电流的峰值分别为10mV和10μA，在负载电阻为2KΩ时，测得输出正弦电压信号的峰值为2V。

电子测量与电子电路实验—简易晶体管放大倍数β检测电路院系: 信息与通信工程学院班级：14班姓名：黄婕学号： 2012210417班内序号：23指导老师：赵文深老师摘要：随着电子测量的不断发展，三极管在集成电路中的应用极为广泛，于于三极管的特性也有着不同的需求，由于工艺等个方面的不同，晶体管的方大倍数也有区别。

在大学的电路实验中，我们用到了8050和 8550 两类三极管，本实验的目的是实现对这两类晶体管放大倍数的测定。

实验电路由三极管类型判别电路、三级管放大倍数档位判断电路(利用电压比较器)、显示电路、报警电路和电源电路五部分构成。

旨在通过实验电路大致判断出三极管的型号以及放大倍数的大概范围，分别实现三极管类型判断、档位判断、显示放大倍数、报警提示、电源电路设计等功能。

同时通过仿真设计软件设计β检测电路的PCB project。

关键词：晶体管、放大倍数β、类型判别、档位检测一、实验设计任务要求：1.基本要求：设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。

系统电源DC±12V。

⑴电路能够检测出NPN、PNP三极管的类型⑵电路能够将NPN型三极管放大倍数β分为大于250、200~250、150~200、小于150共四个档位进行判断⑶用发光二极管来指示被测三极管的β值属于哪一个档位⑷在电路中可以手动调节四个档位值的具体大小⑸当β值超出250时能够光闪报警2.提高要求：⑴电路能够将PNP型三极管放大倍数分为大于250、200~250、150~200、小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小⑵NPN、PNP三极管β档位的判断可以通过手动或自动切换。

二、实验设计思路及总体设计电路：由实验任务要求里的判别和检测三极管放大倍数，将该系统分成三大模块设计，分别为类型判别电路、档位检测显示电路、报警电路，结构图如图所示：电路图如下：三、分块设计各模块电路：1)三极管类型判别电路①原理：NPN和PNP型三极管的电流流向相反，所以当两种三级管电路结构且连接方式相同的时候，必有一个管子不能导通。

晶体管放大倍数β检测电路的设计与实现实验报告【摘要】晶体管是工程上常见的一种元器件，放大倍数为其基本参数。

为了检测出不同晶体管的放大倍数的粗略值，本实验利用集成运放和发光二极管，将晶体管的放大倍数分成若干个档位进行测量。

利用本实验的电路，可以成功实现对晶体管类型的判断，对晶体管放大倍数的档位测量，并在β>250时实现报警。

放大倍数的检测对于晶体管的工程应用具有重要意义，对于任意一个晶体管，在工程应用前，都应检测出它的类型及放大倍数。

【关键词】电子电路设计测量晶体管放大倍数β【实验目的】1、加深对晶体管β值意义的理解；2、了解并掌握电压比较器电路和发光二极管的使用；3、提高独立设计电路和验证实验的能力。

【设计任务和要求】【基本要求】1、设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。

系统电源DC±12V2、电路能够检测出NPN、PNP三极管的类型；3、电路能够将NPN型三极管放大倍数β分为大于250、200～250、150～200和小于150四个档位进行判断；4、用发光二极管来指示被测三极管的放大倍数β值属于哪一个档位，当β超出250时二极管能够闪烁报警；5、在电路中可以手动调节四个档位值的具体大小；【提高要求】1、电路能够将PNP型三极管放大倍数β分为大于250、200～250、150～200和小于150四个档位进行判断，并且能手动调节四个档位值的具体大小。

2、NPN、PNP三极管β档位的判断可以通过手动切换。

【设计思路】简易双极型三极管放大倍数β检测电路的设计总体框图如下所示：电路由五部份组成：三极管类型判别电路、三极管放大倍数β档位判断电路、显示电路、报警电路和电源电路。

三极管类型判别电路的功能是利用NPN型和PNP型三极管的射极、基极、集电极电流流向均相反的特性而实现的。

对于一个NPN型的三极管，若要工作在放大区，则其基极与射极之间电压应为正向电压，且集电极的电位要比基极电位高。

第1章半导体二极管及其应用电路1．二极管电路如图1所示，设二极管是理想的。

试判断图中的二极管是导通还是截止，并求出A、O两端电压U AO。

(a) (b)图1解：图a：对D1有阳极电位为0V，阴极电位为－12 V，故D1导通，此后使D2的阴极电位为0V，而其阳极为－15 V，故D2反偏截止，U AO=0 V。

图b：对D1有阳极电位为12 V，阴极电位为0 V，对D2有阳极电位为12 V，阴极电位为－6V．故D2更易导通，此后使V A＝－6V；D1反偏而截止，故U AO＝－6V。

2．电路如图2所示，设二极管为理想的，输入电压为正弦波，试分别画出各图输出电压的波形。

(a) (b)图2解：图（a）：图（b）：第2章 半导体三极管及其放大电路7．电路如图5(a)所示，晶体管的β＝80，r bb '=100Ω。

（1）分别计算R L ＝∞和R L ＝3k Ω时的Q 点，A us ，R i 和R o 。

（2）由于电路参数不同，在信号源电压为正弦波时，测得输出波形如图4（b ）、（c ）、（d ）所示，试说明电路分别产生了什么失真，如何消除。

（3）若由PNP 型管组成的共射电路中，输出电压波形如图4（b ）、（c ）、（d ）所示，则分别产生了什么失真？(a)(b) (c)(d)图5解（1）在空载和带负载情况下，电路的静态电流、r be 均相等，它们分别为Ω≈++=≈=≈--=k 3.1mV26)1(mA76.1 Aμ 22EQbb'be BQ CQ BEQ bBEQCC BQ I r r I I R U R U V I sββ空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为Ω==-≈⋅+≈Ω≈≈=-≈-=≈-=k 593k 3.1308V 2.6 c o bes bebebe b i becc CQ CC CEQ R R A r R r A r r R R r R A R I V U uusu∥β R L ＝5k Ω时，静态管压降、电压放大倍数分别为LCQ cCEQR V I R U V CCCC =--∵∴V 3.2)(L c CQ Lc L CEQ ≈-+=R R I R R V R U CC∥47115 bes bebe 'L -≈⋅+≈-≈-=uusuA r R r A r R A βΩ==Ω≈≈=k 5k 3.1c o be be b i R R r r R R ∥（2）（a ）饱和失真，增大R b ，减小R c 。

小信号放大电路分析（完整电子教案加教学资源）【项目描述】在电子线路中，晶体管不仅实现直流开关、直流信号放大，还能实现交流小信号的放大。

例如在收音机电子线路中，要把微弱的小信号放大成驱动扬声器工作的大电压、大电流信号，就需要小信号放大电路。

本项目利用BJT三极管的放大电路实现多级放大电路的设计。

电路如下图4.1所示，主要由信号输入级、信号放大级、信号输出级组成。

图4.1 小信号放大电路【知识目标】(1) 掌握发射极放电电路的组成，掌握各个元器件的租用；掌握电路的静态和动态分析方法；掌握微变等效电路的绘制；掌握分压偏置电路的工作原理。

(2) 掌握多级耦合放大电路的工作原理及静态、动态电路分析。

(3) 掌握共集电极放大电路的静态、动态电路分析。

(4) 掌握共基极放大电路的静态、动态电路分析。

【能力目标】(1) 能完成共发射极放大电路静态和动态分析。

(2) 能完成共集电极、共基极放大电路分析及电路设计。

(3) 能完成小信号放大电路的输入、输出、中间放大电路的设计与分析。

任务4.1共发射极放大电路分析课件项目仿真资源互动动画资源【任务引领】在小信号放大电路中，为了实现交流小信号的电压放大，经常会采用共发射极放大电路。

下图4.2为一个分压偏置大电路，当调整R C阻值是可以获取不同的电压放大倍数。

同时调整RB电阻时，也会影响小信号的输出。

本任务要求根据交流信号放大能力，对共发射极放大电流的基极电阻、集电极电阻及相关参数进行设计。

Q1RB1100kΩRC 5kΩVCC 5V C11uF C21uFRL20kΩV11mVrms 1000 Hz 0°RB2100kΩRe 2kΩ512VCC 34+C e(a)电路 (b)电路运行动画图4.2 分压偏置放大电路【知识目标】1．掌握共发射极放大电路的结构及放大原理； 2．掌握共射极放大电路静态分析和动态分析方法；3. 掌握共发射极放大电路电压放大倍数、输入电阻、输出电阻分析、计算方法；4.掌握分压偏置电路工作原理及分析方法。
