LM78XX 系列固定输出三端稳压器参数与应用

三端稳压器(7812,7085等)并联扩流电路三端稳压器(7812,7085等)并联扩流电路用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。

为提供大输出电流，稳压器通常使用并联的功率晶体管。

这些功率晶体管的工作点（operating point ）很难设计。

因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。

本设计实例是一个可提供大输出电流的简单稳压器。

基本的构想是并联多个三端稳压器。

每只78xx系列稳压器能提供1A电流，并且有5 、6 、8 、9 、12 、15 、18和24V多种电压版本。

本文以7812为例.图1显示两只并联的7812 。

图1 :两只7812并联，将输出电流加倍至2A 。

图2 :用20只7812将图1中电路的输出能力提升至20A 。

两只7812独立工作，每只提供最大1A电流。

D1和D2完成两只稳压器的隔离。

输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。

在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。

若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。

C 、C1和C2为滤波电容。

图2显示了一个使用20只7812 ，可提供20A电流的稳压器。

所有的二极管均为1N4007 。

C=47000 μ F ，所有带编号的电容均为4700 μ F 。

7812均固定到一个散热片上，并用一个小风扇降温。

采用这种设计概念，可以将电路的输出电流扩充至数百安培。

（1）概述PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。

PC电源是一种开关电源,采用了PWM方式的开关变换技术,从电网获取的能量要经过整流、滤波、斩波、降压、再整流、滤波等转换过程,并采用负反馈技术使得输出电压保持稳定。

稳压电源常用芯片
稳压电源常用的芯片有很多种，以下是其中一些常见的：
LM317/LM337：这是一对经典的线性稳压器芯片，可以提供可调输出电压。

LM317用于正稳压，而LM337用于负稳压。

LM7805/LM7812/LM7912：这些是常用的三端固定输出电压的线性稳压器芯片，分别提供5V、12V和-12V的稳定输出。

LM2940/LM2941：这是一系列低压差线性稳压器芯片，适用于输入电压较高但需要稳定输出的应用。

LM317HV：这是高电压版本的LM317芯片，适用于需要更高输出电压的应用。

LM78XX/LM79XX：这是一系列具有固定输出电压的线性稳压器芯片，例如LM7805/LM7812/LM7912等。

LM431：这是一种可编程精密基准源芯片，可用于构建精密稳压器或者过压保护电路。

LT1083/LT1084/LT1085：这是一系列具有低压降和高稳定性的线性稳压器芯片，适用于高电流的应用。

TL431：这是一种可编程精密基准源芯片，类似于LM431，可以用于构建精密稳压器或者过压保护电路。

AMS1117：这是一种低压差线性稳压器芯片，具有较低的失调电流和较高的纹波抑制能力。

TPS系列（例如TPS7A05/TPS7A30）：这是德州仪器（TI）公司的一系列低压差线性稳压器芯片，具有低功耗和高精度的特点。

这些芯片在不同的应用场景中具有不同的优势和特点，选择合适的稳压器芯片取决于具体的需求，如输入电压范围、输出电流要求、输出电压精度等。

三端稳压块简介
三端稳压器比较
型号
输出电流 输出极性
输入输出压差
管脚排列
输出电压范围
78XX
78XX
1.5A +固定
2—3V
XX （V ）
78MXX 500mA 78LXX 100 mA 79XX
79XX
1.5mA —固定
2—3V
XX （V ）
79MXX 500mA 79LXX
100mA
LM317 0.1—1.5A +可调 <40V
1.2—37（V ）
LM337 0.1—1.5A —可调 <40V
1.2—37（V ）
衡量稳压电源的性能指标：
纹波系数：整流的目的是要得到直流电，因此输出的交流分量越小越好。

纹波系数γ=交流分量的总有效值 / 直流分量
电源内阻：指输入电压不变时，由负载的变化而引起的输出电压的变化与输出电流的变化之比。

即：
稳压系数：指负载不变，电网电压变化±10%(200V 或240V)时，输出的直流电压的相
对变化量与输入直流电压的相对变化量之比。

即：0'0|/=∆--=
=∆∆∆=O c
c c o
o o O c c o o u I u u u u u u I u u u u S 其中用晶体管毫伏表测量整流/滤波的交流分量；用万用电表的直流电压档测量直流电压分
量
00
00=∆∆∆-=i u I u
R。

∙如何正确理解三端稳压器数据手册中各个参数的含义∙发布时间:2010-8-9 10:22:07 | 来源: 第一价值网| 查看: 1554次| 收藏 | 打印TAG：三端稳压器7805、7809、7812数据参数|输出电压|线性调整率|负载调整率|静态电流|静态电流变化量|输出噪声电压78系列三端稳压器是最常见的电子元件，很多初学者最先接触到的就是这类器件，但是，能够系统全面的介绍三端稳压器知识的书籍甚少，很多朋友都是一知半解，本想系统总结一下线性稳压器的各种参数及其意义，想了好久，还是没有头绪，就先从7805的数据手册上写的一些参数入手，来讨论一下各参数的意义吧。

LM7805是国家半导体开发出来比较成熟，较早的一种线性稳压半导体器件，现在仍然还有很多公司在使用，个人也用得比较多，因为很便宜且性能比较稳定。

常提到的三端稳压块7805就是指它了。

拿它作为例子很有代表性。

参数一：输出电压最简单的一个参数，就是稳压器的输出电压，能稳定在多少V，7805输出电压稳定在5V参数二：线性调整率稳压器的输入电压一般都比较宽，在该范围内，输入如果变化输出电压的变化有多大呢？该参数就是描述这种变化的一个参数。

很显然输出电压的变化是越小越好了，一般都是几毫伏。

拿7805作为例子来说吧，参考Data Sheet就可以知道，在常温，输出500mA电流的情况下，输入电压在7~25V之间变化的时候，输出电压的变化典型值为3mV，最大值为50mV参数三：负载调整率负载发生变化时，输出电压也会相应的发生变化，一般是负载越重，输出电压会有所下降，负载越轻输出电压会有所上升。

负载调整率就是反应这种变化的一个量。

看7805的Data Sheet可知，在负载变化在5mA~1.5A时，输出电压的变化范围在10~50mV参数四：静态电流对于线性稳压器来说是一个非常重要的参数。

该电流为驱动大功率调整管所必须的，它不流向负载，而是直接流向地，因此该电流是越小越好。

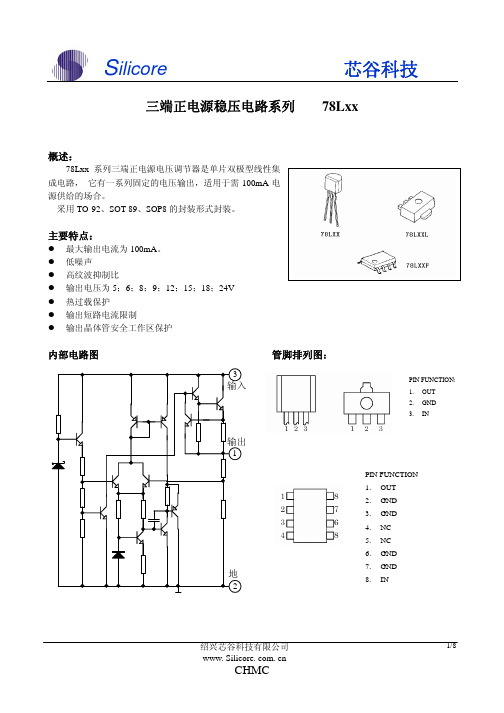

三端固定正稳压电路7800系列概述： 封装外形图7800系列是用于各种电视机、收录机、电子仪器、设备的稳压电源电路。

品种有7805、7809、7812、7815。

采用三引线带散热片塑料TO-220封装形式。

主要特点：z 输出电流大，I OMAX =1A 。

z 无需外接元件。

z 内设过热、短路保护电路。

功能框图R23R24321电源地输出引出端功能符号引出端序号符 号功 能 1 Vcc 电源 2 GND 地 3 OUT输出极限值（绝对最大额定值，若无其它规定，Tamb=25℃）数 值参 数 名 称符 号最 小最 大单 位输入电压 V IN - 35 V 功耗（*） P D 15 W 工作环境温度 Tamb -2080℃贮存温度Tstg -55 150 ℃注（*）：温度超过150℃时，输出自动保护。

电特性 （无特殊说明：Ci=０.33µF ，Co=０.1µF ，Tj=25℃）7805规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单 位输出电压 V oV I =10V ，Io=0.5A ，P D ≤ 15W4.805.0 5.20 V 电压调整率 REGv V I =7.5~25V 3 100 mV 负载调整率 REG L Io=5mA~1.5A15 100 mV输入电压 V I 7.5 35 V 纹波抑制比 Srip V I =8~18V ，Io=100mA ，f=120Hz 62 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-0.3 mV/℃输出噪声电压 V NO f=10Hz~100kHz40µV7809规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单 位输出电压 V oV I =15V ，Io=0.5A ，P D ≤ 15W8.65 9.0 9.35 V 电压调整率 REGv V I =11.5~26V 7 180 mV 负载调整率 REG L Io=5mA~1.5A12 180 mV输入电压 V I 11.5 35 V 纹波抑制比 Srip V I =12~22V ，Io=100mA ，f=120Hz 56 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-0.5 mV/℃输出噪声电压V NO f=10Hz~100kHz57µV7812规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单位输出电压 V oV I =19V ，Io=0.5A ，P D ≤ 15W11.5 12 12.5 V 电压调整率 REGv V I =16~22V 3 120 mV 负载调整率 REG L Io=5mA~1.5A12 240 mV输入电压 V I 14.5 35 V 纹波抑制比 Srip V I =15~25V ，Io=100mA ，f=120Hz 55 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-0.8 mV/℃输出噪声电压 V NO f=10Hz~100kHz75µV7815规 范 值 参数名称 符 号 测试条件最 小典 型 最 大单位输出电压 V o V I =23V ，Io=0.5A ，P D≤ 15W14.4 15.0 15.6 V 电压调整率 REGv V I =18~30V 11 300 mV 负载调整率 REG L Io=5mA~1.5A12 300 mV输入电压 V I 17.7 35 V 纹波抑制比 Srip V I =15~25V ，Io=100mA ，f=120Hz 54 dB 最大输出电流 I OM1 A 输出电压温度系数 ∆V/TIo=5mA ，Tj=0~125℃-1 mV/℃输出噪声电压V NO f=10Hz~100kHz90µV测试原理图应用图。

认识电路中的三端稳压器
在电路板上，我们经常会看到一个类似三极管的元件---三端稳压器。

三端稳压器常用在需要电压变换的地方。

如18伏变12伏、12伏变5伏。

常见的三端稳压器有78系列的7805、7808、7809、7812、7824等。

78后面的数字代表稳压器输出的电压值。

78系列的稳压器输出都为正压。

如7805代表输出正5伏、7812代表输出正12伏。

另一种输出负压的三端稳压器是79系列的。

如7905代表输出伏5伏电压、7912代表输出负12伏电压。

有的三端稳压器标注带字母，那是代表承受电流。

如输出电流以78(或79)后面加字母来区分。

L表示0.1;AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。

常见的三端稳压器管脚排列一般是带字的那面朝向我们时，左边的第一个脚为输入正极，中间为负极，最右边为输出正极。

在三端稳压器输入端与输出端都会有一个电解电容。

使用三端稳压器要注意输入与输出之间的电压差不能过小。

以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2-3V及以上的压差。

使调整管保证工作在放大区。

但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不至于功耗偏大。

另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。

三端稳压器的故障率不高，最常见的是管脚开焊。

但在维修中常常是我们检测电压是否正常的一个检测点，所以很有必要对它进行了解。
