三端稳压器LM317的应用(精)

lm317三端可调稳压器的应用(经典) LM317可调稳压器LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸(约 15 厘米)。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

多数工程师都知道:他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor公司的LM317，把它作为仅提供某个必要电压值(如36V或3V)的可调稳压器。

但是，如果不采用其它方法，那么该值无法低于1.25V。

这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。

解决这个问题的一个办法是使用基于两只二极管的参考电压源(参考文献2)。

该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。

它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性(参考文献3)。

因此，输出电压的额外温度漂移约为100 mV;如果把温度调至20?(典型室内情况)，则它大于1.5V输出电压的6%，等于1V输出电压的10%。

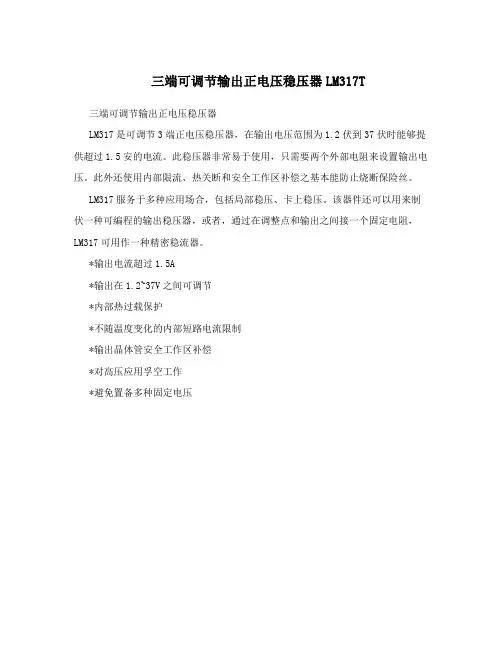

三端可调节输出正电压稳压器LM317T 三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

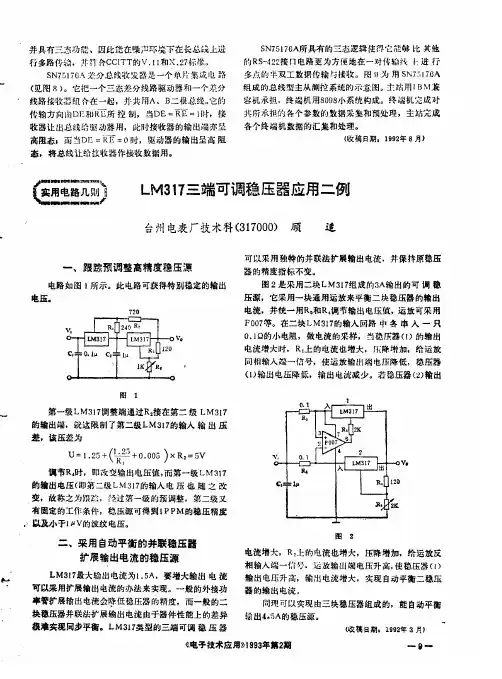

*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使,317 稳压器从零伏起调电路、LM317T应用电路一例(转载)lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多:例如LM317HVH、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo,1.25(1，R2/R1)。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo,1.25V—37V(高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo,1.25V—45V)，所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA。

由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。

当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。

当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。

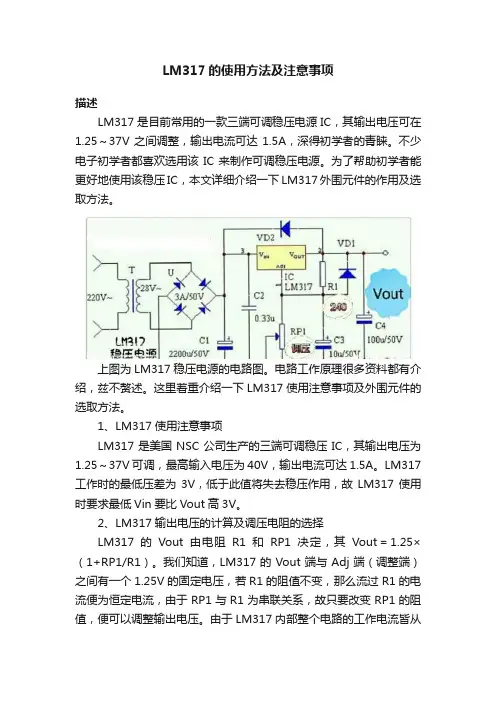

LM317的使用方法及注意事项描述LM317是目前常用的一款三端可调稳压电源IC，其输出电压可在1.25～37V之间调整，输出电流可达1.5A，深得初学者的青睐。

不少电子初学者都喜欢选用该IC来制作可调稳压电源。

为了帮助初学者能更好地使用该稳压IC，本文详细介绍一下LM317外围元件的作用及选取方法。

上图为LM317稳压电源的电路图。

电路工作原理很多资料都有介绍，兹不赘述。

这里着重介绍一下LM317使用注意事项及外围元件的选取方法。

1、LM317使用注意事项LM317是美国NSC公司生产的三端可调稳压IC，其输出电压为1.25～37V可调，最高输入电压为40V，输出电流可达1.5A。

LM317工作时的最低压差为3V，低于此值将失去稳压作用，故LM317使用时要求最低Vin要比Vout高3V。

2、LM317输出电压的计算及调压电阻的选择LM317的Vout由电阻R1和RP1决定，其Vout＝1.25×（1+RP1/R1）。

我们知道，LM317的Vout端与Adj端（调整端）之间有一个1.25V的固定电压，若R1的阻值不变，那么流过R1的电流便为恒定电流，由于RP1与R1为串联关系，故只要改变RP1的阻值，便可以调整输出电压。

由于LM317内部整个电路的工作电流皆从Vout端输出，该电流约为5mA，故R1的阻值最大为240Ω，若R1取值过大，则LM317内部电路的工作电流便无法全部输出，这样便会导致输出电压偏高，稳定性变差。

实际中，R1宜选用温度稳定性好的金属膜电阻。

若其阻值温度稳定性不好，会导致LM317的输出电压产生漂移。

3、二极管VD1、VD2的作用电路中的VD1、VD2为保护二极管。

在稳压电源的输出端短路时，电容C3上储存的电荷将通过VD1放电，从而保护LM317内部调整管的发射结不被击穿。

VD2也是用于保护LM317内部调整管的。

由于LM317在工作时，不允许Vout端的电压高于Vin，否则很容易损坏内部的调整管。

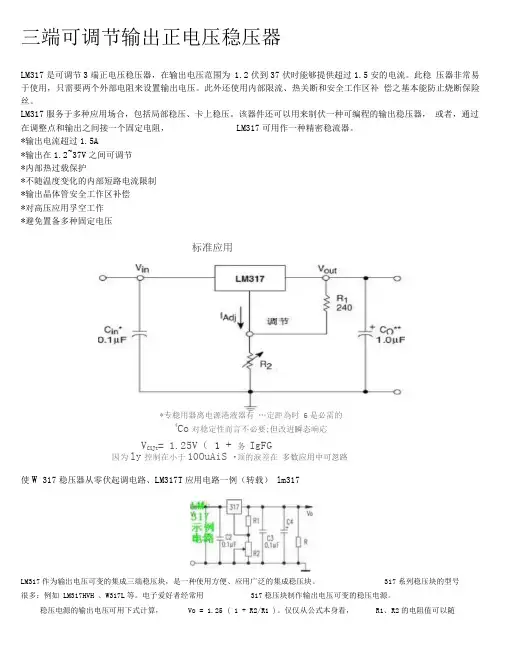

三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压标准应用*专稳用器离电源港液器有…定距為时 6是必需的4Co对稔定性而言不必要;但改逬瞬态响応V CXJt= 1.25V（ 1 + 务IgFG因为ly控制在小于10OuAiS •顶的淚差在多数应用中可忽路使W 317稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如 LM317HVH 、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo = 1.25 ( 1 + R2/R1 )。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo = 1.25V — 37V (高输出电压的317稳压块如 LM317HVA、LM317HVK等，其输出电压变化范围是Vo = 1.25V — 45V ),所以 R2/R1的比值范围只能是0 — 28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为 1.5mA。

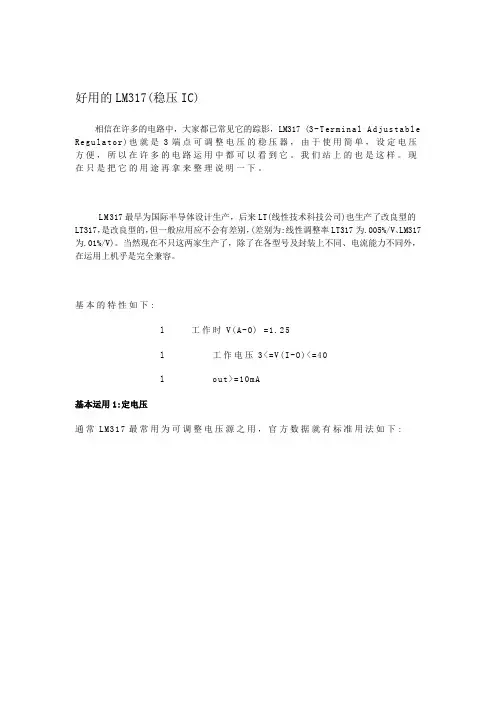

好用的LM317(稳压IC)相信在许多的电路中，大家都已常见它的踪影，LM317 (3-Terminal Adjustable Regulator)也就是3端点可调整电压的稳压器，由于使用简单，设定电压方便，所以在许多的电路运用中都可以看到它。

我们站上的也是这样。

现在只是把它的用途再拿来整理说明一下。

LM317最早为国际半导体设计生产，后来LT(线性技术科技公司)也生产了改良型的LT317，是改良型的，但一般应用应不会有差别，(差别为:线性调整率LT317为.005%/V、LM317为.01%/V)。

当然现在不只这两家生产了，除了在各型号及封装上不同、电流能力不同外，在运用上机乎是完全兼容。

基本的特性如下:l 工作时V(A-O) =1.25l 工作电压3<=V(I-O)<=40l out>=10mA基本运用1:定电压通常LM317最常用为可调整电压源之用，官方数据就有标准用法如下:或是:其输出当成电压源时，公式就是:Vout=1.25*((R2+R1)/R1) 或 1.25*(R1+(R2/R1))工作电压V(I-O端)>=3VLM317的承受功率就是:P=V(I-O)*I*.当它的P很大时，别忘了为它加个散热片。

如果懒的计算，站上还有现的在线计算程序可以帮你计算电阻的值，用来计算精确电压，运用在定电压的电源供应上很方便:/Program/LM317-CALC/LM317-Calc.html只要使用固定的精密电阻，连调整电压都不用了，相信这已有很多人都很明了了! 站上很多的DIY分享也都时常运用LM317。

所以LM317运用在电压的供应上实在很方便。

站上以前也分享及收集了不少相关的文件:LM317稳压电路板: /new_page_16.htmLM317&LM337稳压电路: /Circuit/LM317andLM337-PWIC.pdf多了保护装置的LM317T可调稳压电源: /Circuit/LM317-PROTEC.pdf基本运用2:定电流LM317除了能当电压源外，还是好用的定电流装置，这是data sheet中提供的电路...其电流公式:Iout=1.25/R1要注意的是电阻R1的功率(W数)如果你需要输出的电流较大就要用较大w数的电阻，例如输出电流为1A那P(R1)=VI=1.25*I=1.25*1=1.25W所以R1就要挑 1.25W以上那限流电路又要运用在何处呢?运用1 - LED限流电路:有人会问，不是加限流电阻就好了吗，为何还要用限流电路? 基本上没错，以一般最常见的白光LED来说，只要知道它的工作电压及电流，就可以算出其应串联的电阻为多少，例如:一般常用的白光LED的规格如下:切入电压(Forward Voltage)3~3.8V(3.2V最佳)顺向电流(Forward Current)20mA~35mA那我们来算如果使用12V来当电源，那要如何来接呢?以每个LED为3.2V的工作电压来算，我们可以串联3个，所以工作电压成为3.2V*3=9.6V。

三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。

电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。

仅仅从公式本身看，R1、R2 的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。

首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。

其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA 。

由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。

当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。

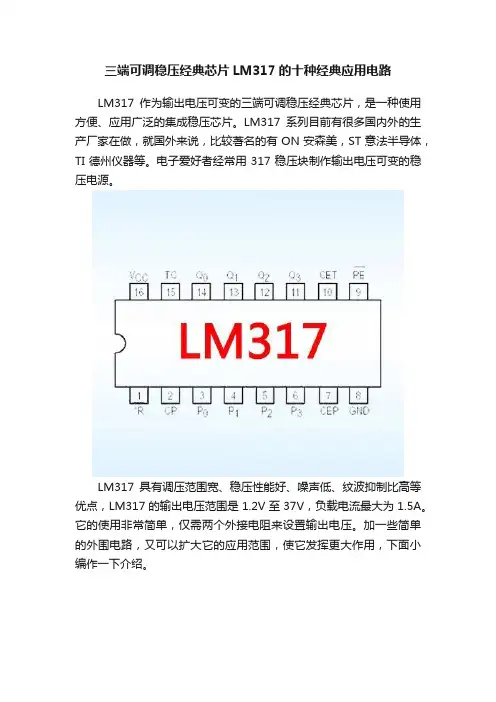

三端可调稳压经典芯片LM317的十种经典应用电路LM317作为输出电压可变的三端可调稳压经典芯片，是一种使用方便、应用广泛的集成稳压芯片。

LM317系列目前有很多国内外的生产厂家在做，就国外来说，比较著名的有ON安森美，ST意法半导体，TI德州仪器等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

LM317具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点，LM317的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

加一些简单的外围电路，又可以扩大它的应用范围，使它发挥更大作用，下面小编作一下介绍。

这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。

在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。

这个电路是使用NPN型大功率三极管进行扩流，效果很好，小编曾经将电流扩到5A，电路仍然工作稳定。

具有限流保护的充电电路Iom=0.6/1=0.6A，调整R3可调整充电电流。

12V恒压充电电路。

恒流电池充电电路。

Io=1.25/24=52mA 改变电阻R1的数值，可提供不同的充电电流。

高稳定度的集成稳压电路。

0～30V连续可调的集成稳压电路高精度高稳定性的+10V稳压电源电路。

1.25～160连续可调的集成稳压电源。

以上就是小编推荐的十款比较常用的经典电路，对于一些刚接触LM317的朋友，可以多多试验一下，希望对你们会有所帮助，当然，可能还是有更好的一些应用电路，欢迎各路大神一起探讨，希望能抛砖引玉，让更多的人学到知识。

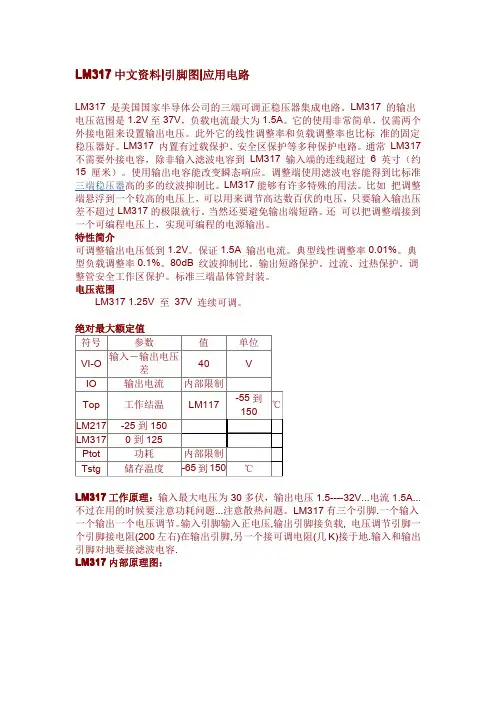

LM317中文资料|引脚图|应用电路LM317是美国国家半导体公司的三端可调正稳压器集成电路。

LM317的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317内置有过载保护、安全区保护等多种保护电路。

通常LM317不需要外接电容，除非输入滤波电容到LM317输入端的连线超过6英寸（约15厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM3171.25V至37V连续可调。

LM317工作原理：输入最大电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。

LM317有三个引脚.一个输入一个输出一个电压调节。

输入引脚输入正电压,输出引脚接负载,电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：1.标准应用电路图2.带可调限流和输出电压的标准应用电路图3.5.0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6.软启动应用电路图。

LM317可调稳压器介绍及应用（详解）LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。

但是，如果不采用其它方法，那么该值无法低于1.25V。

这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。

解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。

该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。

它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。

因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。
