道路测量中中桩坐标计算方法

公路中桩边桩坐标计算方法
桩边桩的坐标计算，是道路桩号检测中最基本也是最重要的一个环节。

它是道路设计、施工、管养、监测、维修及交通秩序管理等方面都有重要
意义。

桩边桩坐标，是指一条公路上每间隔一定距离的桩号所确定的桩位置
的经纬度坐标，是桩号检测的核心。

桩边桩坐标作为道路的边界标志，可
以用来确定一条公路的起止点，可以定位公路的拐弯点，也可以定位桥和
隧道的位置。

桩边桩坐标的计算可以通过计算机软件或实地测量来实现，在实际工
作中主要采用的是计算机软件来实现。

根据绘制路线的形状以及公路上的
桩号间距等，通过一定软件，可以快速计算出每个桩号的坐标。

使用计算机软件计算桩边桩坐标要经过几个步骤：
1、确定起点桩号：确定路线的起点，并输入起点桩号。

2、设置公路桩间距：设定公路桩的间隔距离，将每个桩号之间的距
离输入计算机软件中，以便计算出桩边桩坐标。

3、坐标转换：根据地址及坐标系，将地理坐标转换为经纬度坐标。

4、计算桩边桩坐标：根据公路路线及桩号设定的间距，计算桩边桩
坐标。

公路施工放线中边桩坐标计算1.确定边坡起点和终点坐标边坡起点是指边坡开始的位置，一般是公路平面路面的外边缘。

边坡终点是指边坡结束的位置，一般是边坡与平面路面的交接点。

边坡起点和终点的坐标可以通过实地测量或根据设计图纸确定。

2.计算边坡的坡度坡度是指边坡的斜率，一般用百分比表示。

计算边坡坡度的方法有以下两种：方法一：直接计算斜率值地面上两点的高差除以两点之间的水平距离，再乘以100，即可得到边坡的坡度。

例如，地面上两点的高差为5米，水平距离为100米，则边坡的坡度为5/100*100=5%。

方法二：利用正切值计算斜率值边坡的坡度可以通过测量边坡的倾斜角度来计算。

根据正切函数的性质，tan(坡度角度)=高差/水平距离。

通过测量边坡起点和终点的高差和水平距离，可以计算出边坡的坡度角度，然后再转化为百分比表示。

3.计算边坡的坡高坡高是指边坡的垂直高度，即边坡起点点位的高程和终点点位的高程之差。

坡高的计算可以直接通过实地测量得到，也可以根据设计图纸上标注的高程数值进行计算。

4.确定边坡的放线点位边坡的放线点位是根据边坡起点和终点的坐标、坡度和坡高进行计算得出的。

根据边坡起点的坐标、坡度和坡高，可以计算出边坡上每个放线点位的坐标和高程。

具体计算方法如下：(1)确定边坡起点的坐标和高程。

(2)根据边坡的坡度和坡高，计算出边坡上每个等分点的高程。

(3)根据边坡起点的坐标和高程，以及等分点的高程，计算出边坡上每个等分点的坐标。

5.检查边坡放线的准确性在计算边坡坐标后，需要进行准确性检查。

可以通过对边坡上的放线点进行测量，然后与计算得出的坐标进行比对，如果两者相差较大，说明计算有误，需要重新计算。

总之，公路施工放线中边坡坐标的计算是一项复杂而重要的任务，需要根据设计要求和实际情况进行准确计算。

通过正确计算边坡的坐标和坡度，可以确保公路施工的质量和安全。

道路桩号算中边桩坐标高程计算程序道路桩号是指道路上的标志桩，用于表示道路上的位置和距离。

在道路规划、设计和施工中，需要根据桩号来确定道路的线形和纵断面，并计算出桩号对应的坐标和高程。

道路桩号的计算程序可以分为以下几个步骤：1.确定基准点：选择一个具备准确坐标和高程的点作为道路的起点，确定其坐标和高程。

2.确定桩号起点：确定一个参考点作为桩号的起点，通常选择道路的起点或其他规定的地点。

为了方便计算，可以选择一个整数作为起点桩号，如0、100等。

3.桩号计算：根据道路设计和实际情况，确定桩号的计数方式和间隔。

通常情况下，桩号以米为单位，从起点开始递增或递减。

4.桩号与坐标的关系：桩号与坐标之间存在一定的数学关系，可以根据道路的几何特征和设计参数进行计算。

例如，对于一条平直无坡道路，可以使用线性插值法计算桩号对应的坐标。

5.桩号与高程的关系：桩号与高程之间也存在一定的数学关系，可以根据道路的纵断面和地形特征进行计算。

例如，对于一条按规定坡度设计的道路，可以使用坡比法计算桩号对应的高程。

6.精度控制：在桩号计算过程中，需要考虑测量误差和计算方法的精度。

为了提高计算结果的准确性，可以采用较精确的测量方法和计算算法，并进行误差修正。

7.应用场景：道路桩号的计算程序可以应用于道路工程中的位置控制、导线布设、测量定位、横断面绘制等方面，为道路规划、建设和维护提供准确的空间位置和高程信息。

总结起来，道路桩号的计算程序是根据道路的设计和实际情况，通过选择基准点和起点桩号，确定桩号计算方式和间隔，以及桩号与坐标、高程之间的关系，计算出桩号对应的坐标和高程。

这个程序可以应用于道路工程中的各个环节，为道路的设计、施工和维护提供准确的空间位置和高程信息，提高工程质量和效率。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图 9 .设有平面坐标系 xoy 和 x'o'y' （左手系—— x 、 x' 轴正向顺时针旋转90°为 y 、 y' 轴正向）； x 轴与 x' 轴间的夹角为θ（ x 轴正向顺时针旋转至 x' 轴正向.θ范围：0° —360°）。

设 o' 点在 xoy 坐标系中的坐标为（ xo',yo' ）.则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在 x'o'y' 坐标系中的坐标（ x',y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设.常以设计的交点（ JD ）为线路控制.用转点延长法放样直线段.用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（、）.在实地沿横断面方向进行丈量。

随着高等级公路特别是高速公路建设的兴起.公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现.这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交.处理麻烦）等缺点.已越来越不能满足现代公路建设的需要.遵照《测绘法》的有关规定.大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系.故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系.根据控制点坐标和中边桩坐标.用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（ JD ）的坐标和曲线元素.计算出各中边桩在统一坐标系中的坐标.是本文要探讨的问题。

（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线”.所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。

中边桩坐标计算公式中边桩坐标计算公式在道路工程、桥梁建设等领域可是相当重要的“神器”！咱们先来说说中桩坐标的计算。

中桩坐标计算的基础，那得是咱们熟悉的数学知识，像是三角函数啦、平面几何啦。

比如说，给你一条直线段，已知起点的坐标，还有它的方位角，再加上这段直线的长度，那就能通过一些巧妙的公式算出直线上任意一点的坐标。

这就好像是给了你一把神奇的钥匙，能打开中桩坐标的神秘大门。

我想起之前参与过的一个小工程，当时我们在修建一条乡村公路。

在计算中桩坐标的时候，大家都紧张兮兮的。

因为这要是算错了，那后面的施工可就全乱套啦。

我们的工程师小王，拿着计算器，眼睛紧紧盯着那些数据，嘴里还念念有词，额头上都冒出了汗珠。

我在旁边看着，心里也跟着七上八下的。

边桩坐标的计算呢，相对来说就稍微复杂一些。

它得考虑到中桩到边桩的距离，还有边桩与中桩连线和道路中心线的夹角。

这就像是在一个精密的棋局中，每一步都得小心翼翼，稍有差错，整个局面就会失控。

给您举个例子，有一次在修建一座小桥的时候，边桩坐标的计算出现了一点点偏差。

结果呢，在施工的时候，模板的位置就对不上了，那叫一个尴尬。

大家赶紧重新核算，才避免了更大的错误。

中边桩坐标计算公式虽然复杂，但是只要咱们掌握了其中的窍门，那就能在工程中如鱼得水。

比如说，在计算之前，一定要把各种数据都核实清楚，可不能马虎。

而且，现在有了很多先进的测量仪器和软件，能帮助咱们更准确、更高效地完成计算。

总之，中边桩坐标计算公式就像是我们在工程领域中的“导航仪”，指引着我们朝着正确的方向前进。

只要咱们用心去学，用心去用，就一定能在建设的道路上越走越稳，越走越好！不知道您在学习或者使用中边桩坐标计算公式的时候，有没有遇到过什么有趣或者头疼的事情呢？。

路线中桩坐标的计算公式在道路建设和维护中，桩号是一个非常重要的概念。

它用来表示道路上的位置，帮助工程师和施工人员准确地定位和测量。

桩号通常是以公里为单位，每隔一定距离就会设置一个桩号，以便对道路进行定位和管理。

在本文中，我们将讨论路线中桩坐标的计算公式，以及如何使用这些公式进行实际测量和定位工作。

路线中桩坐标的计算公式通常涉及到道路的曲线和坡度等因素。

在实际测量中，通常会使用全站仪或者GPS等设备来测量各个桩号的坐标，然后根据这些坐标来计算出路线中桩的坐标。

下面我们将介绍几种常见的计算公式。

1. 直线路段的桩坐标计算公式。

在直线路段上，桩号和坐标的计算比较简单。

假设起点的坐标为(x1, y1)，终点的坐标为(x2, y2)，起点的桩号为P1，终点的桩号为P2。

那么在直线路段上任意一个桩号P的坐标可以通过如下公式计算得出：x = x1 + (x2 x1) (P P1) / (P2 P1)。

y = y1 + (y2 y1) (P P1) / (P2 P1)。

其中，x和y分别表示桩号为P时的坐标，P为需要计算坐标的桩号。

2. 曲线路段的桩坐标计算公式。

在曲线路段上，桩坐标的计算会更加复杂一些，需要考虑曲线的半径、圆心、圆心角等因素。

在实际测量中，通常会使用曲线表来进行计算。

曲线表是根据设计参数和曲线类型制定的一张表格，其中包含了各个桩号对应的曲线半径、圆心角等信息。

通过曲线表，可以根据桩号和曲线类型来计算出相应的曲线参数，进而得出桩坐标。

3. 坡度路段的桩坐标计算公式。

在坡度路段上，桩坐标的计算也需要考虑坡度的影响。

假设起点的坐标为(x1,y1)，终点的坐标为(x2, y2)，起点的桩号为P1，终点的桩号为P2，坡度为S。

那么在坡度路段上任意一个桩号P的坐标可以通过如下公式计算得出：x = x1 + (x2 x1) (P P1) / (P2 P1)。

y = y1 + (y2 y1) (P P1) / (P2 P1) + S (P P1)。

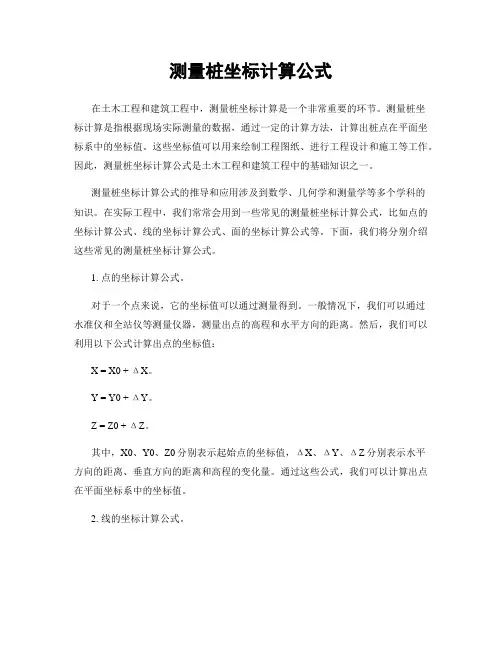

测量桩坐标计算公式在土木工程和建筑工程中，测量桩坐标计算是一个非常重要的环节。

测量桩坐标计算是指根据现场实际测量的数据，通过一定的计算方法，计算出桩点在平面坐标系中的坐标值。

这些坐标值可以用来绘制工程图纸、进行工程设计和施工等工作。

因此，测量桩坐标计算公式是土木工程和建筑工程中的基础知识之一。

测量桩坐标计算公式的推导和应用涉及到数学、几何学和测量学等多个学科的知识。

在实际工程中，我们常常会用到一些常见的测量桩坐标计算公式，比如点的坐标计算公式、线的坐标计算公式、面的坐标计算公式等。

下面，我们将分别介绍这些常见的测量桩坐标计算公式。

1. 点的坐标计算公式。

对于一个点来说，它的坐标值可以通过测量得到。

一般情况下，我们可以通过水准仪和全站仪等测量仪器，测量出点的高程和水平方向的距离。

然后，我们可以利用以下公式计算出点的坐标值：X = X0 + ΔX。

Y = Y0 + ΔY。

Z = Z0 + ΔZ。

其中，X0、Y0、Z0分别表示起始点的坐标值，ΔX、ΔY、ΔZ分别表示水平方向的距离、垂直方向的距离和高程的变化量。

通过这些公式，我们可以计算出点在平面坐标系中的坐标值。

2. 线的坐标计算公式。

在工程测量中，我们经常会遇到需要计算线的坐标值的情况。

比如，在绘制道路、铁路、管线等工程图纸时，我们需要计算出线上各个桩点的坐标值。

对于线的坐标计算，我们可以利用以下公式进行计算：X = X0 + L cos(α)。

Y = Y0 + L sin(α)。

Z = Z0 + ΔZ。

其中，X0、Y0、Z0分别表示起始点的坐标值，L表示线的长度，α表示线的方位角，ΔZ表示高程的变化量。

通过这些公式，我们可以计算出线上各个桩点在平面坐标系中的坐标值。

3. 面的坐标计算公式。

在一些地形复杂的工程中，我们需要计算出面上各个桩点的坐标值。

比如，在绘制山体、水体等地形图纸时，我们需要计算出面上各个桩点的坐标值。

对于面的坐标计算，我们可以利用以下公式进行计算：X = X0 + L cos(α) cos(β)。

现阶段我国公路工程中已普遍使用大地坐标进行线型的控制及测设，在施工中经常要对中线坐标进行复核、加密，才能满足公路工程施工的需要。

本文是结合公路工程的实际需要，用于由直线、圆曲线、缓和曲线组成的一般公路线型中桩、边桩等计算的公式。

一、采用公式1 直线段1.1 中桩坐标计算公式1.2 边桩坐标计算公式2 缓和曲线段2.1 中桩坐标计算公式：以ZH点为原点，当曲线左转是Y=(-Y)Xp= X1+X*COSαA→B - Y*SINαA→B，Yp= Y1+X*SINαA→B + Y*COSαA→B以HZ点为原点，当曲线右转是Y=(-Y)Xp= X1-X*COSαB→A + Y*SINαB→A，Yp= Y1-X*SINαB→A - Y*COSαB→A（X=L-L5/40/R2/L s2， Y=L3/6/R/L s）2.2 边桩坐标计算公式：以ZH点为原点以HZ点为原点边桩坐标计算公式：以ZH点为原点坐标中的中桩左侧的“-90°”改为“+90°”，中桩右侧的“+90°”改为“-90°”就OK了。

3 圆曲线段3.1 中桩坐标计算公式当E点位于顺时针方向时取“+”,当E点位于逆时针方向时取“-”。

3.2 边桩坐标计算公式XP、YP——未知点P的坐标X1、Y1——各线型起点的坐标（第二曲线段为终点）XA、YA、XB、YB——P点边桩A点、B点的坐标（A为左侧、B为右侧）α1→2——直线段起点的方位角αA→B——各线形起点的切线方位角（第二曲线段为终点）L——P点距各线形起点的长度LS——缓和曲线段缓和曲线长R——各曲线段的半径β——P点的切线角（曲线左转时取“-”、曲线右转时取“+”）T1、T2——P点至边桩A、B的距离（A为T1、B为T2）边桩与路线切线方向的夹角设定为90°，实际应用中可根据需要进行修改。

道路桩算中边桩坐标高程计算程序道路桩是公路工程中的一种常用设施，用于标示道路的里程或其他信息。

在道路桩的设计施工过程中，需要计算各个中边桩的坐标和高程。

下面是一个用于计算道路桩坐标和高程的程序，进行了详细的说明。

```pythonimport mathdef calculate_coordinate(starting_coordinate, length, angle): """计算中边桩的坐标starting_coordinate: 起始坐标点，格式为(x, y)length: 桩与起始点之间的距离angle: 桩的方向角度，0度为正北方向，顺时针递增return: 计算得到的中边桩坐标，格式为(x, y)"""x = starting_coordinate[0] + length *math.sin(math.radians(angle))y = starting_coordinate[1] + length *math.cos(math.radians(angle))return (x, y)def calculate_elevation(starting_elevation, gradient, length):"""计算中边桩的高程starting_elevation: 起始高程gradient: 高程的斜率，单位为% (百分比) ，即千分之一length: 桩与起始点之间的距离return: 计算得到的中边桩高程"""elevation = starting_elevation + gradient * lengthreturn elevationdef main(:starting_coordinate = (100, 200) # 设置起始坐标点starting_elevation = 300 # 设置起始高程gradient = 0.5 # 设置高程的斜率为0.5%interval = 50 # 设置桩之间的距离为50米total_stakes = 10 # 设置需要计算的桩的总数为10个print("中边桩坐标和高程计算结果：")print("起始坐标点：", starting_coordinate)for i in range(1, total_stakes + 1):length = i * interval # 计算桩与起始点之间的距离angle = 45 + i * 10 # 计算桩的方向角度，每个桩相对于起始点逆时针旋转10度coordinate = calculate_coordinate(starting_coordinate, length, angle) # 计算中边桩坐标elevation = calculate_elevation(starting_elevation, gradient, length) # 计算中边桩高程print("桩{}：坐标：{}，高程：{}".format(i, coordinate, elevation))if __name__ == "__main__":main```以上程序使用了Python语言实现了计算道路桩坐标和高程的功能。

中桩坐标的计算一、测量坐标系统（一）大地坐标系统在大地坐标系中，地面点在地球表面上的投影位置用大地经度和大地纬度来表示，地面点的大地坐标是根据大地测量数据由大地坐标原点推算而得，我国大地坐标原点位于陕西泾阳县永乐镇境内，在西安市以北约40Km 处。

（二）高斯3°平面直角坐标系统我国从1952年开始采用高斯投影系统，以高斯投影的方法建立了高斯直角坐标系统。

地面点的高斯平面坐标与大地坐标可以相互转换。

高速公路的勘测设计和施工放样都采用高斯平面直角坐标系统进行的。

（三）平面直角坐标系统在测量范围较小、三级和三级以下公路、独立桥梁隧道及其它构造物，可以把该测区的球面当作平面看待进行直接投影，采用平面直角坐标系统。

二、中桩坐标计算（一）计算导线点的坐标1．方位角的确定：tg β=XY ∆∆ 方位角 : Ai =β （第一象限）Ai =180 °－β （第二象限）Ai =180° + β （第三象限）Ai =360° －β （第四象限）图 2—18 路线的方位角计算2．坐标计算：X i+1 = X i + D CosAiY i+1 = Yi + D SinAi (D ：两导线点间的水平距离)（二）计算中桩坐标１.未设缓和曲线的单圆曲线坐标计算（1）圆曲线起、终点坐标计算JDi 的坐标为（X JDi 、Y JDi ），交点前后直线边的方位角分别为A i -1、A i ，圆曲线的半径为R ，平曲线切线长为T i .,曲线起、终点的坐标可用下式计算：圆曲线起点的坐标： X ZYi = X JDi －T i CosA i -1 Y ZYi = Y JDi －T i SinA i -1圆曲线终点的坐标： X YZi = X Jdi + T i CosA i Y YZi = Y Jdi + T i SinA i图 2—19 中桩坐标计算示意图（2）圆曲线任意点坐标计算ZY ～ QZ 段（YZ ～QZ 段）的坐标计算以曲线起点ZY （曲线终点YZ 点）为坐标原点，切线为X ′轴，法线为Y ′轴，建立直角坐标系:X ′= R Sin(π180'R l ) Y ′= R －R Cos (π180'R l ) 式中： l ′———圆曲线上任意点至 ZY （YZ ）点的弧长；ZY ～QZ 段的各点的坐标：利用上述公式计算出以ZY 为坐标原点圆曲线段内各加桩X ′、Y ′ 的值，则ZY ～QZ 段的各点的坐标和方位角为：X = X ZYi - X ′ CosA i -1 – ζY ′sin A i -1Y = Y ZYi + X ′ SinA i -1 +ζY ′cos A i -1YZ ～QZ 段的各点的坐标：利用上述公式计算出以YZ 为坐标原点圆曲线段内各加桩X ′、Y ′ 的值，则ZY ～QZ 段的各点的坐标为：X= X YZi - X ′ CosA i –ζY ′Sin A iY= Y YZi - X ′ SinA i +ζY ′Cos A i式中：ζ — 路线转向，右转角时ζ=1，左转角时ζ= -1，以下各式同。

道路中边桩坐标计算道路中边桩坐标计算是指在道路工程中，通过测量和计算确定道路边边坡上的边桩位置坐标。

边桩是道路上的重要控制点，用于标记路线的位置、限制土方开挖和边坡的外形。

在道路设计和施工中，准确计算道路边桩坐标非常重要，可以确保道路的质量和施工进度。

道路边桩坐标计算主要分为以下几个步骤：1.建立坐标系：道路边坡边桩一般使用直角坐标系进行计算。

首先在道路起点确定一个任意点为原点，然后建立水平坐标轴和垂直坐标轴。

水平坐标轴沿着道路的纵向延伸，垂直坐标轴与水平坐标轴相互垂直。

确定好坐标系后，可以根据测量数据进行计算。

2.测量边坡信息：在进行边桩坐标计算之前，需要先进行边坡的测量。

常用的测量方法包括经纬仪测量、GPS测量和全站仪测量。

通过这些测量手段，可以获取到边坡的各个控制点坐标、高程和坡度等信息。

3.计算边桩位置：根据测量数据，可以利用三角法或坐标几何方法来计算边桩的位置坐标。

三角法计算适用于相对简单的平面布置，通过边坡控制点与其它已知点之间的角度和距离关系，计算出边坡上的边桩位置坐标。

坐标几何法计算适用于复杂的平面和空间布置，通过建立边坡控制点之间的坐标方程组，利用线性代数方法求解控制点的坐标。

4.检查和修正：在进行边桩位置计算之后，需要对计算结果进行检查和修正。

检查主要是验证计算过程中的数据和计算方法是否正确，确保计算结果的准确性。

修正主要是根据实际情况对计算结果进行微调，使其更符合实际施工需要。

5.绘制边桩平面图：在计算和修正边桩位置之后，可以根据计算结果绘制边桩平面图。

边桩平面图是道路施工中重要的参考资料，可以清晰地标示出边坡上的边桩位置、编号和高程等信息，方便施工人员进行操作。

总之，道路边桩坐标计算是道路工程中的一项重要任务，需要通过测量和计算确定边桩的位置坐标。

准确的边桩坐标计算能够确保道路质量和施工进度，是道路设计和施工的基础工作。

路线中线桩点的坐标计算如图1所示，已知两交点的坐标：JDi(XJDi ，YJDi)，JDi-1(XJDi-1，YJDi-1)。

路线导线的坐标的坐标方位角A 和边长S 可按坐标反算公式求得：A i-1,i =tg -111----i i i i x x y y ， (式1)S i-1,i =i i i i A x x ,11cos ---=ii i i A y y ,11sin --- (式2)S i-1,i =2121)()(---+-i i i i y y x x (式3)在选定各圆曲线半经R 和缓和曲线长度Ls 后，根据各桩点的里程桩号，即可算出相应的坐标值X,Y 。

一、 HZ 点(包括线路起点)至ZH 点之间的中桩坐标如图1所示，此段为直线。

桩点的坐标按下式计算：X JDi =X HZi-1+D i cosA i-1,iY JDi =Y HZi-1+D i sinA i-1,I (式4)式中A i-1,i 为线路导线JDi-1到JDi 的坐标方位角；Di 为桩点到HZi-1的距离(Si-1,i –THi-1)，即桩点里程与HZi-1点里程之差；X HZi-1、Y HZi-1为HZi-1点的坐标，由下式计算：XHZi-1=X JDi-1+T Hi-1cosA i-1,iY HZi-1=X JDi-1+T Hi-1sinA i-1,i (式5)同理计算出直线终点ZHi 点的坐标 X ZHi =X JDi-1+(Si-1,i –THi)cosA i-1,iY ZHi =X JDi-1+(Si-1,i –THi)sinA i-1-I (式6)二、 ZH 点至YH 点之间的中桩坐标如图1所示,此段包括第一缓和曲线及圆曲线,先计算桩点的切线支距法坐标x 、y ：1、缓和曲线上桩点的切线支距法坐标x 、y ：X=()L -22540SL R L Y=SRL L 63(式7)L 为桩点(测点)到缓和曲线起点ZH 的曲线长，即测长；R 为圆曲线半径；L S 为缓和曲线总长2、圆曲线上桩点的切线支距法坐标x 、y ：以ZH 为起点：(带有缓和曲线的圆曲线，)X=Rsin ϕ+q=Rsin )2(1800S L L R +π+2S L –23240RL SY=R(1－cos ϕ)+p=R …1–cos )2(1800S L L R +π‟+RL S 242 (式8) ○1L 为桩点到HY(缓圆点,既圆曲线的起点)的曲线长，仅为圆曲线部分的长度，则： 式中ϕ=α+βo =R L π180⨯+βo =RL π0180⨯+πR L S 21800⨯=)2(1800S L L R +π， ○2若L 为桩点到ZH(直缓点)的曲线长，则：式中ϕ=α-βo =R L π180⨯-βo =RL π0180⨯-πR L S 21800⨯=)2(1800S L L R -π。

线路中边桩坐标计算通用公式
在进行线路中、边桩坐标计算时，可以使用以下通用公式：
1.线路中桩号计算公式：
桩号=起点桩号+距离
这个公式可以用来确定线路上其中一点的桩号，其中起点桩号是线路的开始处的桩号，距离是该点距离起点的距离。

2.边桩坐标计算公式：
(X,Y)=(X0+DX,Y0+DY)
在这个公式中，(X0,Y0)是线路上其中一起点边桩的坐标，DX和DY 分别是该边桩在水平和垂直方向上的偏移量。

通过这个公式，可以计算线路上任意一个边桩的坐标。

3.边桩水平距离计算公式：
D=√(DX^2+DY^2)
这个公式可以计算线路上两个边桩之间的水平距离，其中DX和DY是两个边桩在水平和垂直方向上的偏移量。

4.边桩偏角计算公式：
α = arctan(DY / DX)
在这个公式中，α表示边桩与起点边桩之间的偏角，DX和DY是两个边桩在水平和垂直方向上的偏移量。

这些公式可以在线路设计、测量、施工等方面使用，用于计算线路中其中一点的桩号、边桩的坐标、边桩之间的距离等。

通过这些计算，可以提高线路建设的精度和效率。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图9 ，设有平面坐标系xoy 和x'o'y' （左手系—— x 、x' 轴正向顺时针旋转90°为y 、y' 轴正向）；x 轴与x' 轴间的夹角为θ（x 轴正向顺时针旋转至x' 轴正向，θ范围：0°— 360°）。

设o' 点在xoy 坐标系中的坐标为（xo',yo' ），则任一点P 在xoy 坐标系中的坐标（x,y ）与其在x'o'y' 坐标系中的坐标（x',y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设，常以设计的交点（JD ）为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（、），在实地沿横断面方向进行丈量。

随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交，处理麻烦）等缺点，已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或GPS 测量方法建立线路统一坐标系，根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标，是本文要探讨的问题。

（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线”，所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ZH 或HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。
