电阻电路的分析方法

电路中的电阻分析方法在电路学中，电阻是一个重要的概念，它是电流和电压之间的关系所基于的基本物理量。

在电路设计和故障排除过程中，正确地分析和计算电阻值是至关重要的。

本文将介绍一些常用的电路中电阻的分析方法。

一、欧姆定律欧姆定律是最基本的电阻分析方法之一。

根据欧姆定律，电路中的电阻值可以通过电流和电压之间的比例来确定。

即电阻值等于电压与电流之比，用公式表示为R=U/I。

这种方法适用于简单的电路，并且可以用来计算电阻的数值。

二、串联电阻的分析在电路中，当电阻按照串联连接时，它们的总电阻可以通过将单个电阻的电阻值相加来计算。

例如，当两个电阻R1和R2串联时，它们的总电阻R总= R1 + R2。

串联电阻的分析方法可以适用于更复杂的电路，只需要将所有串联电阻的电阻值相加即可。

三、并联电阻的分析当电阻按照并联连接时，它们的总电阻可以通过将单个电阻的倒数相加并取倒数来计算。

例如，当两个电阻R1和R2并联时，它们的总电阻可以表示为1/R总= 1/R1 + 1/R2。

并联电阻的分析方法适用于复杂的电路，尤其是当电路中有大量并联电阻时，可以通过这种方法有效地计算总电阻。

四、电桥法电桥法是一种常用的分析电阻的方法，它通过使用电桥电路来测量未知电阻的值。

电桥电路由四个电阻和一个电源组成，其中两个电阻是已知的。

通过调节未知电阻与已知电阻的比例，使得电桥平衡，可以测量出未知电阻的值。

这种方法适用于测量较小的电阻值，特别是在实验室环境中。

五、瞬态电流分析电路中的电阻不仅会阻碍电流流过，还会产生热量。

在某些情况下，电阻的瞬态行为对电路的性能有重要影响。

通过分析电路中电阻的瞬态响应，可以了解电流和电压随时间的变化规律，从而更好地设计和优化电路。

综上所述，电路中的电阻分析方法多种多样，选择适合的方法取决于电路的复杂程度和所需的准确度。

欧姆定律是最基本的电阻分析方法，而串联和并联电阻的分析方法适用于更复杂的电路。

电桥法和瞬态电流分析方法则可用来测量和优化电路中的电阻值。

交流电路中的电阻分析方法电阻是电路中常见的基本元件之一，它的作用是阻碍电流的流动。

在交流电路中，准确地分析电路中的电阻是非常重要的，它可以帮助我们了解电路的性质以及电阻对电路的影响。

本文将介绍几种常用的交流电路中的电阻分析方法。

一、欧姆定律欧姆定律是电学基础中最基本的定律之一，也适用于交流电路中的电阻分析。

根据欧姆定律，电阻的电压与电流之间存在线性关系，即V = I * R。

通过测量电压和电流的数值，我们可以利用欧姆定律来计算电阻的数值。

二、物理法测量电阻物理法测量电阻是通过实验方法直接测量电阻的数值。

其中比较常用的方法是欧姆表测量法和电桥测量法。

1. 欧姆表测量法欧姆表是一种用来测量电阻的仪表，可以直接读取电阻的数值。

在使用欧姆表进行测量时，需要将电阻与欧姆表连接，并设置欧姆表的测量量程，然后读取欧姆表上显示的电阻数值即可。

2. 电桥测量法电桥是一种精确测量电阻的仪器，它可以通过调节电桥电路中的参数来确定未知电阻的数值。

电桥测量法一般适用于测量较大的电阻值。

三、计算法分析电阻除了物理法测量电阻外，我们还可以通过计算法来分析电阻。

在交流电路中，电阻的数值可以通过分析电路中的电流、电压和功率来计算得到。

1. 峰值功率法峰值功率法是一种常用的计算电阻的方法。

根据电阻功率公式P = Vrms^2 / R，我们可以通过测量电压的有效值和已知的电阻值来计算电阻的功率，进而得到电阻的数值。

2. 交流电桥法交流电桥法是一种通过调整电桥电路中的参数，使得电桥平衡从而确定未知电阻的方法。

通过交流电桥法，我们可以间接得到电阻的数值。

总结：交流电路中的电阻分析方法主要包括欧姆定律、物理法测量电阻和计算法分析电阻等。

通过这些方法，我们可以准确地分析电路中的电阻，并得到电阻的数值。

在实际应用中，根据需要选择适当的方法进行电阻分析，可以帮助我们更好地理解和设计交流电路。

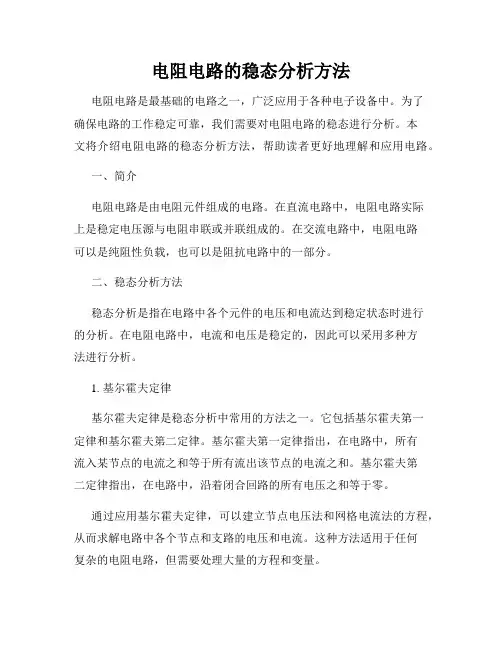

电阻电路的稳态分析方法电阻电路是最基础的电路之一，广泛应用于各种电子设备中。

为了确保电路的工作稳定可靠，我们需要对电阻电路的稳态进行分析。

本文将介绍电阻电路的稳态分析方法，帮助读者更好地理解和应用电路。

一、简介电阻电路是由电阻元件组成的电路。

在直流电路中，电阻电路实际上是稳定电压源与电阻串联或并联组成的。

在交流电路中，电阻电路可以是纯阻性负载，也可以是阻抗电路中的一部分。

二、稳态分析方法稳态分析是指在电路中各个元件的电压和电流达到稳定状态时进行的分析。

在电阻电路中，电流和电压是稳定的，因此可以采用多种方法进行分析。

1. 基尔霍夫定律基尔霍夫定律是稳态分析中常用的方法之一。

它包括基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律指出，在电路中，所有流入某节点的电流之和等于所有流出该节点的电流之和。

基尔霍夫第二定律指出，在电路中，沿着闭合回路的所有电压之和等于零。

通过应用基尔霍夫定律，可以建立节点电压法和网格电流法的方程，从而求解电路中各个节点和支路的电压和电流。

这种方法适用于任何复杂的电阻电路，但需要处理大量的方程和变量。

2. 零点分析法零点分析法是一种简化的稳态分析方法。

它通过寻找电路中的“零点”，即电压和电流为零的点，来简化计算过程。

在零点分析法中，只需找到电路中的一个零点，就可以得到其他节点和支路的电压和电流。

零点分析法适用于电路中存在较多的对称性或平衡性的情况，可以减少计算的复杂度。

但需要注意的是，这种方法只适用于特定的电路结构。

3. 等效电路法等效电路法是一种将复杂电路简化为等效电路的方法。

通过找到与原电路具有相同电流和电压特性的等效电路，可以更方便地进行稳态分析。

等效电路法可以通过串联或并联电阻的方式简化电路。

将复杂的电路替换为等效电路后，可以利用简单电路的分析方法来求解。

三、实例分析为了更好地理解电阻电路的稳态分析方法，下面以一个简单的电阻电路为例进行分析：假设有一个串联电阻电路，电源电压为10V，电阻R1为2Ω，电阻R2为3Ω。

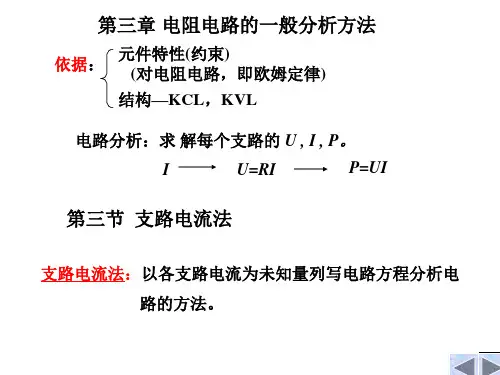

第三章电阻电路的一般分析本章内容：1．电路的图及KCL和KVL独立方程数 2．支路分析法3．网孔分析法4．回路电流法5．结点分析法本章重点：主要学习电阻电路的方程建立及一般分析方法（支路分析法、网孔分析法、节点分析法、回路分析法。

其中，支路分析法是最基本的方法）。

本章难点：独立回路数的确定, 回路分析法及节点分析法.§3-1 电路的图本节介绍有关图论的初步知识，学习应用图的方法选择电路方程的独立变量一、电路的图（G）数学上的图：是边（支路）和顶点（结点）的集合，每一条边都连到相应的顶点上，边是抽象的线段，当移去边时，顶点保留，当移去顶点时，应将顶点所连的支路移走。

1．电路的图（连通图G）：是将支路画成的抽象线段形成的节点和支路的集合，结点相对于数学图的顶点，支路相当于数学图中的边。

支路是实体。

KVL和KCL 与元件的性质无关，故可用图讨论其方程。

2．无向图：画出的没有方向的图为无向图3．有向图：画出的有方向的图为有向图4．连通图：任意两个结点之间至少有一条支路或路径时的图为连通图。

二、电路的图的画法（有几种，其中简便的画法）1．一般将电阻和电压源串联的组合，电阻和电流源并联的组合看成一条支路, 将流过同一个电流的每一个分支看成一条支路。

如（b）2．指定电流和电压的参考方向，一般选关联参考方向。

如图（c）(a) (b) (c)§3-2 KCL和KVL的独立方程数一、KCL的独立方程数（n个结点电路，KCL的独立方程是n-1个）将电路的有向图，结点和支路加以编号，如下图，对结点①②③④列写KCL 方程有由于每条支路与两个结点相联，其电流从一个节点流出，从另一个结点流入，一正，一负（从表达式可见），将上面4个方程相加，等式两边为0，说明4个方程不是独立的；将上面3个方程相加，等式两边不为0，说明3个方程是独立的。

可见，n个结点电路，n-1个结点的KCL方程是独立的一、KVL的独立方程数（b条支路，n个结点，KVL为b-(n-1)个）KVL的独立方程数等于独立回路数独立回路数等于基本回路数，回路与支路的方向无关，以无向图讨论。

电阻电路的纹波分析方法在电力系统中，电阻电路是最简单的一种电路。

电阻电路广泛应用于各个领域，它是研究电路中电流、电压和功率关系的基础。

纹波是指电路中电流或电压的周期性变化，对于电路性能的评估和故障检测非常重要。

本文将介绍电阻电路的纹波分析方法。

一、纹波的定义和特性在电压和电流中，纹波是指周期性的波动或震荡。

电源产生的交流电压和电流通常不是完美的正弦波，而是存在一定的纹波部分。

纹波可以用波峰-波谷幅度或者峰-峰值来表示，单位通常是百分比或毫伏。

二、方法一：示波器测量示波器是一种常用的测量仪器，用于观测和测量电压和电流信号的波形。

在电阻电路中，我们可以通过示波器测量电压波形或电流波形，然后进行纹波分析。

使用示波器进行纹波分析的步骤如下：1. 连接示波器的探头到待测电阻电路的输入端。

2. 调整示波器的设置，选择合适的量程和触发模式。

3. 打开示波器并记录波形。

4. 通过示波器的测量功能，获取纹波的幅度和频率。

示波器测量方法简单直观，可以准确地获得电路中的纹波信息。

但是它需要使用专业的仪器，所以对于一般用户来说可能不太方便。

三、方法二：多用途表测量多用途表可以用于测量电阻、电流和电压等多种电气参数。

在电阻电路中，我们可以利用多用途表测量电流和电压的平均值和峰-峰值，以进行纹波分析。

使用多用途表进行纹波分析的步骤如下：1. 将多用途表选择到恰当的电流或电压测量模式。

2. 连接多用途表的探头到待测电阻电路的输入端。

3. 打开多用途表并记录平均值和峰-峰值。

多用途表测量方法简单方便，适合一般用户使用。

但是它只能提供纹波的平均值和峰-峰值，对于更详细的纹波信息可能不够准确。

四、方法三：计算除了使用专业仪器进行测量，我们还可以利用计算方法来分析电阻电路的纹波。

在纹波分析中，最常用的计算方法是均方根（RMS）值的计算。

均方根值是一种代表波动程度的有效值，相对于纹波而言更能真实地表示电压或电流的大小。

计算均方根值的公式如下：Vrms = Vp / √2其中，Vp表示电压或电流的峰-峰值。

电阻电路分析的基本原理与方法电阻电路是电路中最简单的一种电路，它由电源、电阻和导线构成。

在电子工程领域，电阻电路的分析是基础中的基础，它为我们理解和解决电路中的问题提供了重要的思路和方法。

本文将讨论电阻电路分析的基本原理与方法。

一、基本原理电阻电路的基本原理建立在欧姆定律的基础上。

欧姆定律表明，电流通过一个导体的大小与导体两端的电势差成正比，与导体的电阻成反比。

即I = U / R，其中I代表电流，U代表电势差，R代表电阻。

根据欧姆定律，我们可以推导出一些电阻电路的基本性质。

例如，当电阻不变时，电流与电势差成正比；当电势差不变时，电流与电阻成反比。

二、串联电阻电路的分析方法串联电阻电路是指多个电阻依次连接在同一电路中的电路形式。

在分析串联电阻电路时，我们可以使用以下方法：1. 计算总电阻：串联电阻电路的总电阻等于各个电阻之和，即R_total = R1 + R2 + R3 + ... + Rn。

2. 计算总电流：根据欧姆定律，总电流I_total等于总电阻R_total与电源电压U之比，即I_total = U / R_total。

3. 计算每个电阻上的电压：根据欧姆定律，每个电阻上的电压等于它所对应的电流与电阻的乘积，即U1 = I_total * R1，U2 = I_total * R2，U3 = I_total * R3，依此类推。

三、并联电阻电路的分析方法并联电阻电路是指多个电阻同时连接在电路中的电路形式。

在分析并联电阻电路时，我们可以使用以下方法：1. 计算总电阻：并联电阻电路的总电阻等于各个电阻的倒数之和的倒数，即1 / R_total = 1 / R1 + 1 / R2 + 1 / R3 + ... + 1 / Rn。

2. 计算总电流：根据欧姆定律，总电流I_total等于电源电压U与总电阻R_total之比，即I_total = U / R_total。

3. 计算每个电阻上的电流：根据欧姆定律，每个电阻上的电流等于它所对应的电压与电阻的倒数之积，即I1 = U / R1，I2 = U / R2，I3 =U / R3，依此类推。

电阻电路的基本原理与分析方法电阻电路是电子电路中最基础和常见的一种电路。

了解电阻电路的基本原理和分析方法对于理解和设计各类电子电路都具有重要意义。

本文将介绍电阻电路的基本原理、分析方法以及相关的计算公式。

1. 电阻电路的基本原理电阻是电子元器件中常见的一种 passiver 元件，用于控制电流的流动。

它的作用是通过电阻阻碍电流的通过，产生电流与电压之间的关联。

根据欧姆定律，电压（V）等于电流（I）乘以电阻值（R），即 V = I × R。

这一关系说明了电阻电路的基本原理。

2. 串联电阻电路的分析方法串联电阻电路是将多个电阻依次连接起来，电流依次经过每个电阻。

在串联电阻电路中，电流保持不变，而总电阻等于各个电阻的总和。

假设电路中有 n 个串联电阻，电流为 I，电阻分别为 R_1，R_2，......，R_n，则总电阻 R_total = R_1 + R_2 + ...... + R_n。

3. 并联电阻电路的分析方法并联电阻电路是将多个电阻同时连接在电路的两个节点上，并联电阻电路的电压保持不变。

在并联电阻电路中，总电流等于各个电阻电流之和，而总电阻的倒数等于各个电阻倒数之和的倒数。

假设电路中有 n 个并联电阻，总电流为 I，电阻分别为 R_1，R_2，......，R_n，则总电阻的倒数为 1/R_total = 1/R_1 + 1/R_2 + ...... + 1/R_n。

4. 电阻的串并联混合电路电路中常常存在着串联和并联电阻同时存在的情况，这就是电阻的串并联混合电路。

对于串并联混合电路的分析，可以先将串联电阻和并联电阻分别简化为等效电阻，然后按照串联或并联的方式将简化后的等效电阻进行计算。

5. 电阻的色环编码为了标识电阻的阻值，通常会在电阻体上涂上一些色环。

电阻的色环编码是一种用色彩和位置来表示电阻值的编码方式。

通过识别色环的颜色和位置，可以准确地确定电阻的阻值。

电阻的色环编码可以根据国家或地区的标准有所差异，需要仔细参考相关标准。

大学物理电阻的特性与电路分析方法电阻是电路中常见的基本元件，研究电阻的特性和分析电路也是大学物理必不可少的内容。

本文将介绍电阻的特性以及常用的电路分析方法。

1. 电阻的特性电阻是阻碍电流通过的元件，它具有以下几个主要特性：(1) 电阻值（阻抗）：电阻的阻力大致可由其电阻值（单位为欧姆）来衡量，电阻值越大，阻碍电流通过的能力越强。

(2) 线性特性：在一定范围内，电阻的电流与电压成正比关系（即欧姆定律），符合电流-电压特性曲线为直线的规律。

(3) 温度特性：电阻的阻值会随着温度的变化而变化，不同材质的电阻具有不同的温度特性。

(4) 功率特性：电阻在通过电流时会产生热量，其功率损耗与电流和阻值大小有关。

2. 串联与并联电路中的电阻分析在电路中，电阻可以串联或并联连接，下面分别介绍这两种情况下的电路分析方法。

(1) 串联电路中的电阻分析串联电路是指将多个电阻依次连接在一起，电流在各个电阻之间是相同的，电压则分配到各个电阻上。

串联电路中，总阻值等于各个电阻值之和。

(2) 并联电路中的电阻分析并联电路是指将多个电阻同时连接在电路中，电压在各个电阻之间是相同的，电流则分配到各个电阻上。

并联电路中，总阻值的倒数等于各个电阻倒数的和的倒数。

3. 利用电阻进行电路分析的方法在电路分析过程中，常用到电阻组成的电路，下面介绍两种常用的方法。

(1) 割线法割线法是一种简化电路分析的方法，通过在电路中选择一条割线来分开电路。

通过在割线上添加节点以及对应的方程，来求解电路中各个元件的电流和电压。

这种方法适用于复杂的电路分析。

(2) 少节点分析法少节点分析法是一种简化电路分析的方法，通过在电路中选择少量的节点来建立方程。

通过减少节点的个数，简化了方程组的求解过程，适用于简单电路的分析。

4. 实际电路中的应用电阻及其相关的电路分析方法在实际电路中有广泛的应用。

例如，电阻可用于调节电路中的电流和电压，用于实现对电路的控制和保护；电阻可用于衰减信号，用于控制电路的增益。

电路中的电阻如何分析电路中的电阻规律电阻是电路中的重要元件，它对电流的流动产生一定的阻碍作用。

对于任何一个电路，电阻的存在都会产生电压降，并且在电流通过电阻时会引起电能的转化。

在分析电路中的电阻规律时，我们需要考虑电阻的特性以及其在电路中的作用。

一、电阻的特性电阻的物理特性由其阻值和功率两个参数来描述。

阻值用欧姆（Ω）作为单位，表示电阻对电流的阻碍程度。

功率用瓦特（W）作为单位，表示电阻耗散的能量。

根据欧姆定律，电阻的阻值与电流和电压之间存在一定的关系，可以用以下公式表示：R = V/I其中，R表示电阻的阻值，V表示通过电阻的电压，I表示通过电阻的电流。

二、串联电阻和并联电阻在电路中，电阻可以按照其连接方式分为串联电阻和并联电阻。

串联电阻是指多个电阻按照顺序连接在一起，电流从第一个电阻经过第二个电阻再经过第三个电阻依次流动。

并联电阻是指多个电阻连接在一点上，电流分别经过不同的电阻。

1. 串联电阻对于串联电阻，总电阻等于各个电阻阻值之和。

例如，若有三个串联电阻R1、R2和R3，则总电阻RT可以表示为：RT = R1 + R2 + R3同时，电流通过串联电阻时是相同的，根据欧姆定律，可以得到每个电阻上的电压分配比例：V1 = I * R1V2 = I * R2V3 = I * R32. 并联电阻对于并联电阻，总电阻的倒数等于各个电阻倒数之和的倒数。

例如，若有三个并联电阻R1、R2和R3，则总电阻RT可以表示为：1/RT = 1/R1 + 1/R2 + 1/R3同时，串联电阻的电压相同，根据欧姆定律，可以得到总电流分配比例：I1 = V/R1I2 = V/R2I3 = V/R3三、电阻的影响因素除了电阻本身的阻值和功率外，电阻的温度和材料也会对电路产生影响。

1. 温度影响电阻的阻值会随着温度的升高而变大，这为电路设计带来一定的挑战。

一般来说，电阻的温度系数越小，其阻值随温度的变化就越小。

2. 材料影响不同材料的电阻具有不同的特性，根据需求选择合适的电阻材料能够优化电路性能。

电阻电路的频域分析方法电阻电路是电路中最简单的一种元件组合形式，是电子电路中最基础、最重要的元件之一。

在电路分析中，我们常常需要对电阻电路进行频域分析，以研究电路在不同频率下的性能和响应。

本文将介绍电阻电路的频域分析方法，让我们一起来了解吧。

一、频域分析的基本概念频域分析是指将信号从时域转换到频域的过程，通过分析信号在不同频率下的幅度和相位差，来了解信号的频率特性和频率响应。

在电路分析中，频域分析可以帮助我们理解电路的滤波特性、频率响应以及稳态和暂态响应等。

二、电阻电路的频域分析方法电阻电路是由电阻元件构成的电路，其频域分析可以采用复数法或频域响应法。

1. 复数法复数法是一种基于复数理论的频域分析方法，它可以方便地描述电路中电流和电压的相位关系。

在复数法中，我们将电阻元件的电阻值表示为实数R，电压表示为复数V，电流表示为复数I。

复数法的基本原理是欧姆定律和基尔霍夫电压定律在复数域的推广，即U = IR。

通过复数法可以方便地计算电路中的电流、电压和功率等参数。

2. 频域响应法频域响应法是一种基于频率响应函数的分析方法，它通过计算电路在不同频率下的幅频特性和相频特性来描述电路的频率特性。

在频域响应法中，我们通常使用Bode图来表示电路的频率响应。

Bode图由振幅-频率特性曲线和相位-频率特性曲线组成，可以直观地显示电路在不同频率下的增益和相位信息。

通过分析Bode图，我们可以了解电路的截止频率、增益衰减、相位延迟等信息。

三、案例分析以一个简单的RC电路为例，我们来演示电阻电路的频域分析方法。

在一个串联的RC电路中，电路包含一个电阻R和一个电容C，输入信号为正弦信号Vin，我们的目标是分析输出信号Vout在不同频率下的响应。

首先使用复数法进行分析，设输入信号为Vin = A*sin(ωt)，其中A为幅度，ω为角频率。

根据欧姆定律可得Vout = Vin * Z，其中Z为电路的阻抗，对于串联的RC电路，电路的阻抗为Z = R + 1/(jωC)。
