钢结构除锈等级图片

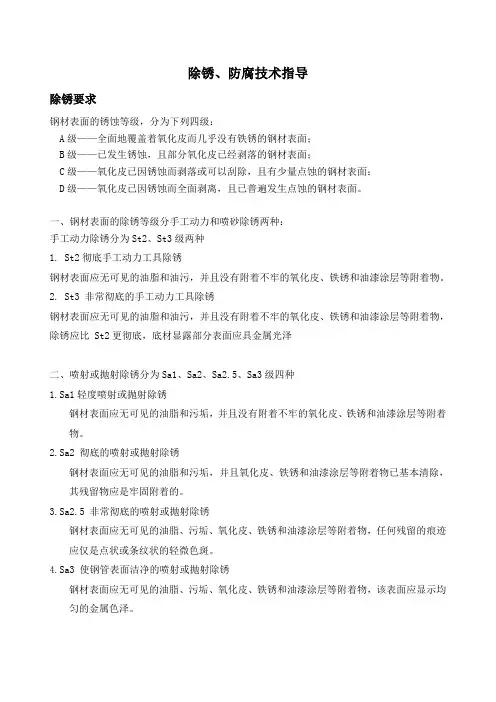

除锈、防腐技术指导除锈要求钢材表面的锈蚀等级，分为下列四级：A级——全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B级——已发生锈蚀，且部分氧化皮已经剥落的钢材表面；C级——氧化皮已因锈蚀而剥落或可以刮除，且有少量点蚀的钢材表面：D级——氧化皮已因锈蚀而全面剥离，且已普遍发生点蚀的钢材表面。

一、钢材表面的除锈等级分手工动力和喷砂除锈两种：手工动力除锈分为St2、St3级两种1.St2彻底手工动力工具除锈钢材表面应无可见的油脂和油污，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

2.St3 非常彻底的手工动力工具除锈钢材表面应无可见的油脂和油污，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物，除锈应比 St2更彻底，底材显露部分表面应具金属光泽二、喷射或抛射除锈分为Sa1、Sa2、Sa2.5、Sa3级四种1.Sa1轻度喷射或抛射除锈钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

2.Sa2 彻底的喷射或抛射除锈钢材表面应无可见的油脂和污垢，并且氧化皮、铁锈和油漆涂层等附着物已基本清除，其残留物应是牢固附着的。

3.Sa2.5 非常彻底的喷射或抛射除锈钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑。

4.Sa3 使钢管表面洁净的喷射或抛射除锈钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，该表面应显示均匀的金属色泽。

三、地上设备和管道防腐蚀1、地上设备和管道的防腐蚀涂层使用寿命应与装置的检修周期相适应，且不宜少于两年。

2、底层涂料对钢材表面除锈等级的要求，应符合表1的规定。

对锈蚀等级为D级的钢材表面，应采用喷射或抛射除锈．表1 地上设备和管道钢材表面的除锈等级经讨论现统一要求现场施工除锈等级达到St3或Sa2.5标准。

（参考标准：GB8923.1-2011）油漆涂刷要求：一、涂装前表面处理1、表面除锈等级必须达到 Sa2.5级或St32、已经清理过的表面若暂时不能进行涂装时，应对其进行防护处理，可采用粘性纸、粘性箔片、可剥涂料以及可洗去的防护性物质进行保护。

钢结构构件的除锈、涂装要求7.1除锈要求1.钢构件的除锈应在构件制作质量检验合格后，方可进行。

2.设备操作人员应经过培训考试合格，并持有上岗证书后方能操作，操作时应严格遵守设备的操作规程。

3.构件表面的除锈方法和除锈等级按现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923中规定达到Sa2.5级，应主要采用抛丸机除锈，个别无法采用抛丸方法的小件和部位用手工和动力工具除锈。

4.钢材表面上涂有车间底漆的钢材，因焊接、火焰校正、曝晒和擦伤等原因，造成重新锈蚀的表面，必须清除干净后方可涂漆。

焊接后，焊缝不宜立即涂漆。

5.涂装前钢材表面不允许再有锈蚀，否则应重新喷(抛)射除锈。

如处理后表面沾上油迹或污垢，应用溶剂清洗后，方可涂装。

6.抛丸所用的磨料为钢丸和切丸，规格为0.5~L0m∏10磨料允许重复使用，当除锈质量不能满足设计要求时，应及时更换磨料。

7.2涂装要求7.3 2.1涂装工艺要求：(1)施工前应对涂料名称、型号、颜色等进行检查，应符合设计要求；涂料及辅助材料属易燃品，应贮存在通风良好的仓库内，温度控制在5C~35°C,原桶密封保管。

(2)涂料的配制应按涂料说明书的规定，当天使用的涂料应在当天配制，涂料调制应搅拌均匀，防止沉淀而影响色泽。

不得随意添加稀释剂，当粘度过大，不便涂(喷)刷时，可适量加入，但一次添加剂量不得超过5%0(3)除锈后，在4〜6小时内应涂刷首道底漆，涂层与涂层之间的间隔时间，应以先涂装的涂层达到表干后才进行下一层的涂装，一般涂层的间隔时间不少于4小时。

涂装底漆前，金属表面不得有锈蚀或污垢；涂层上重涂时，原涂层上不得有灰尘污垢。

(4)对于柱、梁、桁架构件仅涂底漆，为水性无机富锌底漆，干膜厚度100微米；对其它构件，除涂100微米的水性无机富锌底漆外，涂中间漆为环氧云铁中间漆，干膜厚度为60微米。

每遍涂层干漆膜厚度允许偏差为-5Rnu(5)每道油漆均应保证质量，外观检查无明显色差、流挂、起皱、针孔、气泡、裂纹等缺陷，用漆膜测厚仪测量的平均厚度应达到规定的要求。

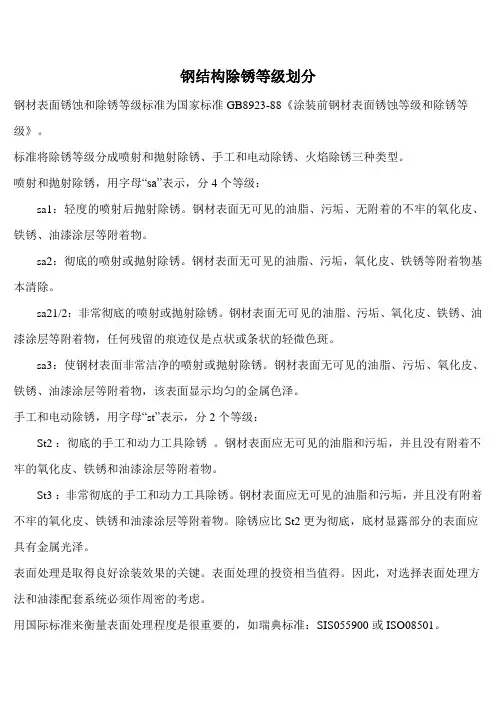

钢结构除锈等级划分钢材表面锈蚀和除锈等级标准为国家标准GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。

标准将除锈等级分成喷射和抛射除锈、手工和电动除锈、火焰除锈三种类型。

喷射和抛射除锈，用字母“sa”表示，分4个等级：sa1：轻度的喷射后抛射除锈。

钢材表面无可见的油脂、污垢、无附着的不牢的氧化皮、铁锈、油漆涂层等附着物。

sa2：彻底的喷射或抛射除锈。

钢材表面无可见的油脂、污垢，氧化皮、铁锈等附着物基本清除。

sa21/2：非常彻底的喷射或抛射除锈。

钢材表面无可见的油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，任何残留的痕迹仅是点状或条状的轻微色斑。

sa3：使钢材表面非常洁净的喷射或抛射除锈。

钢材表面无可见的油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，该表面显示均匀的金属色泽。

手工和电动除锈，用字母“st”表示，分2个等级：St2 ：彻底的手工和动力工具除锈。

钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

St3 ：非常彻底的手工和动力工具除锈。

钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

除锈应比St2更为彻底，底材显露部分的表面应具有金属光泽。

表面处理是取得良好涂装效果的关键。

表面处理的投资相当值得。

因此，对选择表面处理方法和油漆配套系统必须作周密的考虑。

用国际标准来衡量表面处理程度是很重要的，如瑞典标准：SIS055900或ISO08501。

锈蚀等级表面处理标准的根本点是四个不同的锈蚀等级：A级钢材表面完全覆盖粘附的氧化皮，几乎无铁锈。

B级钢材表面已经开始锈蚀，氧化皮开始呈片状脱落。

C级钢材表面上的氧化皮已锈蚀，或可刮除，但裸眼可看到轻微锈点。

D级钢材表面上的氧化皮已锈蚀剥落，裸眼可看到大量锈点。

根据SIS055900，这些锈蚀等级的表面处理是根据以下质量标准进行钢丝刷除锈和喷砂除锈的：St - 钢丝刷除锈标准St2，St3Sa - 喷砂除锈标准Sa1，Sa2，Sa2.5，Sa3钢丝刷除锈 - StSt2 彻底的手工和动力工具除锈表面应无可见的油脂、污物、氧化皮、铁锈、油漆涂层和杂质。

钢结构除锈等级标准sa2.5和st3
除锈等级st3和sa2.5的区别如下
除锈等级可以分为四个等级：Sa1级，轻度喷砂除锈。

Sa2级，彻底的喷砂除锈。

Sa2.5级，非常彻底的喷砂除锈。

Sa3级，喷砂除锈至钢材表面洁净。

锈蚀等级：A级：钢材表面完全覆盖粘附的氧化皮，几乎无铁锈；B级：钢材表面已开始锈蚀，氧化皮开始成片状脱落；C级：钢材表面上的氧化皮已锈蚀，或可刮除，但裸眼可看到轻微锈点；D级：钢材表面上的氧化皮已锈蚀剥落，裸眼可看到大量锈点钢材涂装前钢铁表面的锈蚀和除锈等级参照与瑞典标准SIS 055900-1967《涂装前钢材表面除锈标准》和国际除锈标准ISO8501-1：1988等效的国家标准GB8923-88《钢材表面锈蚀等级和除锈等级》。

为判别锈蚀程度与质量等级，我国的GB8923-88将钢材的各种表面化状态和除锈质量等级用照片清楚地对照说明，对受检验的表面垂直地进行观察，但不可用放大镜对比.。

最新钢结构除锈
除锈去污的方法大致有以下几种：
A、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出，被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法。

它使用的钢丸品种有：铸铁丸和钢丝切丸两种，铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸，表面很圆整。

它成本相对便宜但耐用性稍差。

在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除。

钢丝切丸是用废旧钢丝绳的钢丝切成2mm的小段而成，它的表面带有尖角，除锈效果相对高且不易破碎使用寿命延长，但价格有所提高。

后者的抛丸表面更粗糙一些。

B、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法。

C、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法。

石英砂的来源有：河砂、海砂及人造砂等。

砂的成本低且来源广泛，但对环境污染大；除锈完全靠人工操作，除锈后的构件表面粗糙度小，不易达到摩擦系数的要求。

海砂在使用前应祛除其盐份。

以上两种除锈方法对环境湿度要求小于85%。

D、酸洗除锈：酸洗除锈亦称化学除锈，其原理是利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解，而除去钢材表面的锈蚀和污物。

但酸洗不能够达到抛丸或喷丸的表面粗糙。

钢结构除锈、涂装方法
根据设计要求，本工程防腐要求极高，除锈等级为Sa2.5；底漆为环氧富锌底漆二道，面漆为聚氨脂面漆二道。

1、除锈标准
除锈标准：（SSPC－SP10）Sa2.5级，平均粗糙度30～70u。

表面处理后应保持干潮和清洁，在四小时内施涂防锈底漆。

2、涂装技术要求
（1）构件油漆前应除去松动的氧化皮、飞溅、铁锈、尘土、油脂及杂物。

（2）潮湿天气不能在室外涂漆，相对湿度在85 以上，钢材温度在5度以下及露点3度以下应停止油漆。

（3）喷涂方法采用无气喷涂，局部地方可以刷涂，喷涂的技术要求及规范参照该油漆的使用说明书。

（4）喷涂后的油漆应无明显的色差、流挂、起皱、针孔、气泡、裂纹等缺陷。

有缺陷和损坏的漆膜，必须清理砂磨后进行补漆。

3、漆膜厚度计量方法
（1）测点位置应随机选定，表面积大于2平方米检测10处，每处测量3点取平均值记录，表面积小于2平方米检测5处，每处测量3点取平均值记录。

漆膜涂层厚度必须达到两个90%的规定才为合格，即90%的检测点应达到或大于工艺设计值。

（2）漆膜厚度可用电子测厚仪，磁力型杠杆测厚仪等仪器测量。

（3）每层漆膜涂装后应进行附着力试验测定，测试按《色漆和清漆漆膜的划格实验》执行。

4、构件不需要油漆的部位
（1）现场焊接部位50mm范围；
（2）摩擦型高强螺栓连接的接触面；
（3）与混凝土接触部位。

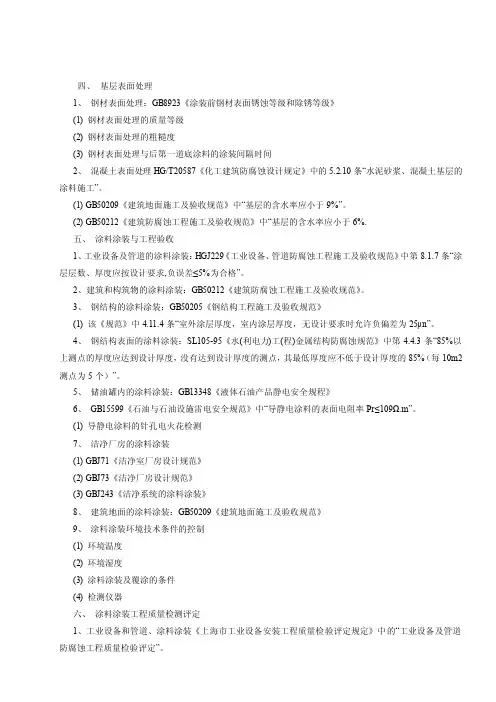

四、基层表面处理1、钢材表面处理：GB8923《涂装前钢材表面锈蚀等级和除锈等级》(1) 钢材表面处理的质量等级(2) 钢材表面处理的粗糙度(3) 钢材表面处理与后第一道底涂料的涂装间隔时间2、混凝土表面处理HG/T20587《化工建筑防腐蚀设计规定》中的5.2.10条“水泥砂浆、混凝土基层的涂料施工”。

(1) GB50209《建筑地面施工及验收规范》中“基层的含水率应小于9%”。

(2) GB50212《建筑防腐蚀工程施工及验收规范》中“基层的含水率应小于6%.五、涂料涂装与工程验收1、工业设备及管道的涂料涂装：HGJ229《工业设备、管道防腐蚀工程施工及验收规范》中第8.1.7条“涂层层数、厚度应按设计要求,负误差≤5%为合格”。

2、建筑和构筑物的涂料涂装：GB50212《建筑防腐蚀工程施工及验收规范》。

3、钢结构的涂料涂装：GB50205《钢结构工程施工及验收规范》(1) 该《规范》中4.11.4条“室外涂层厚度，室内涂层厚度，无设计要求时允许负偏差为25μn”。

4、钢结构表面的涂料涂装：SL105-95《水(利电力)工(程)金属结构防腐蚀规范》中第4.4.3条“85%以上测点的厚度应达到设计厚度，没有达到设计厚度的测点，其最低厚度应不低于设计厚度的85%（每10m2测点为5个）”。

5、储油罐内的涂料涂装：GB13348《液体石油产品静电安全规程》6、GB15599《石油与石油设施雷电安全规范》中“导静电涂料的表面电阻率Pr≤109Ω.m”。

(1) 导静电涂料的针孔电火花检测7、洁净厂房的涂料涂装(1) GBJ71《洁净室厂房设计规范》(2) GBJ73《洁净厂房设计规范》(3) GBJ243《洁净系统的涂料涂装》8、建筑地面的涂料涂装：GB50209《建筑地面施工及验收规范》9、涂料涂装环境技术条件的控制(1) 环境温度(2) 环境湿度(3) 涂料涂装及覆涂的条件(4) 检测仪器六、涂料涂装工程质量检测评定1、工业设备和管道、涂料涂装《上海市工业设备安装工程质量检验评定规定》中的“工业设备及管道防腐蚀工程质量检验评定”。

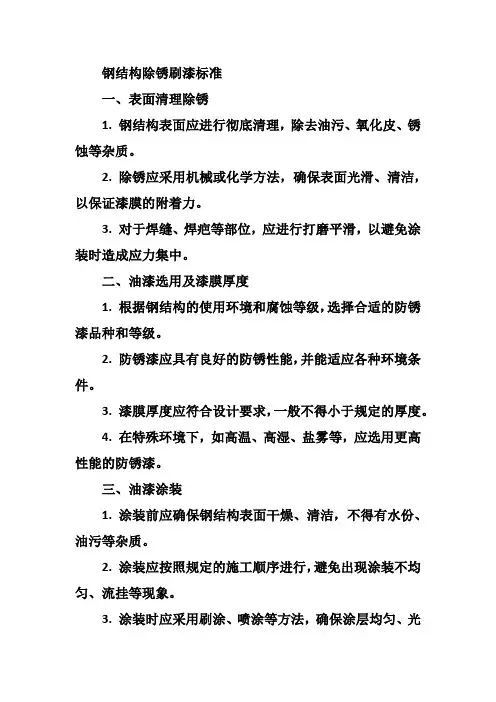

钢结构除锈刷漆标准
一、表面清理除锈
1. 钢结构表面应进行彻底清理，除去油污、氧化皮、锈蚀等杂质。

2. 除锈应采用机械或化学方法，确保表面光滑、清洁，以保证漆膜的附着力。

3. 对于焊缝、焊疤等部位，应进行打磨平滑，以避免涂装时造成应力集中。

二、油漆选用及漆膜厚度
1. 根据钢结构的使用环境和腐蚀等级，选择合适的防锈漆品种和等级。

2. 防锈漆应具有良好的防锈性能，并能适应各种环境条件。

3. 漆膜厚度应符合设计要求，一般不得小于规定的厚度。

4. 在特殊环境下，如高温、高湿、盐雾等，应选用更高性能的防锈漆。

三、油漆涂装
1. 涂装前应确保钢结构表面干燥、清洁，不得有水份、油污等杂质。

2. 涂装应按照规定的施工顺序进行，避免出现涂装不均匀、流挂等现象。

3. 涂装时应采用刷涂、喷涂等方法，确保涂层均匀、光
滑、无气泡。

4. 对于大型钢结构，应进行分段涂装，并做好接缝处理，以保证涂层的连续性和完整性。

5. 在涂装过程中，应注意保护眼睛、皮肤等敏感部位，避免长时间接触油漆。

6. 涂装完成后，应进行质量检查，包括漆膜厚度、附着力、表面质量等，确保涂装质量符合要求。

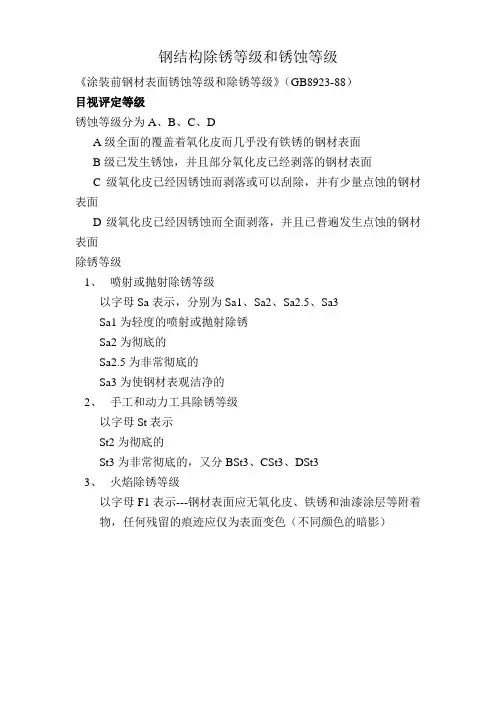

钢结构除锈等级和锈蚀等级
《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）
目视评定等级
锈蚀等级分为A、B、C、D
A级全面的覆盖着氧化皮而几乎没有铁锈的钢材表面
B级已发生锈蚀，并且部分氧化皮已经剥落的钢材表面
C级氧化皮已经因锈蚀而剥落或可以刮除，并有少量点蚀的钢材表面
D级氧化皮已经因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面
除锈等级
1、喷射或抛射除锈等级
以字母Sa表示，分别为Sa1、Sa2、Sa2.5、Sa3
Sa1为轻度的喷射或抛射除锈
Sa2为彻底的
Sa2.5为非常彻底的
Sa3为使钢材表观洁净的
2、手工和动力工具除锈等级
以字母St表示
St2为彻底的
St3为非常彻底的，又分BSt3、CSt3、DSt3
3、火焰除锈等级
以字母F1表示---钢材表面应无氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅为表面变色（不同颜色的暗影）。
