冲压模具课程设计系别:模具设计与制造姓名:学号:冲压模具设计说明书目录前言 (3)设计任务书 (4)一、冲压件工艺分析 (5)二、确定冲裁工艺方案 (5)三、确定模具总体结构 (5)四、工艺尺寸计算 (6)五、冲压设备的选择 (7)六、主要零部件的设计 (8)七、模具装配图 (18)心得体会 (19)结束语 (20)前言模具课程设计是CAD/CAM专业教学计划安排的非常重要的教学实践环节，也是毕业设计的首选内容。

其目的在于巩固《模具结构及设计》所学知识，熟悉有关资料，树立正确的设计思想，掌握正确的设计方法，培养学生的实际工作能力。

通过模具结构设计，学生在工艺性分析、工艺方案论证、工艺计算、模具零件结构设计、编写说明书和查阅参考文献等方面受到一次综合的训练，增强学生的动手能力和创新设计能力。

本次设计中，本人的设计任务是根据一个座板的工件设计一副模具。

本人主要做了如下工作：1、根据座板的结构设计计算各部分尺寸；2、确定工艺方案；3、由以上数据画出装配图。

设计任务:一、冲压件工艺分析1、材料：Q235普通碳素结构钢，具有好的塑性，具有良好的冲压性能。

128、00.20-64、2、冲裁件的尺寸精度和表面粗糙度：零件的尺寸精度00.26-35、023.0-96已给公差，冲压生产出的零件精度能够符合零件精度要求。

-0.203、工件结构：结构简单，形状对称。

结论：适合冲裁二、冲压件的工艺方案确定通过以上对该零件的结构、形状及精度的分析，并结合零件的生产批量。

该零件采用落料单工序就可完成冲压加工。

三、确定模具总体结构1、模具类型的选择由冲压工艺分析可知，采用单工序模冲压，所以本套模具类型为单工序落料模。

2、定位方式的选择因为该模具采用条料，控制条料得送进方向采用导料销；控制条料的送进步距采用挡料销。

3、导柱、导套位置的选择由于落料件的结构简单，大批量生产都使用导向装置。

导向方式主要有滑动式和滚动式导柱导套结构。

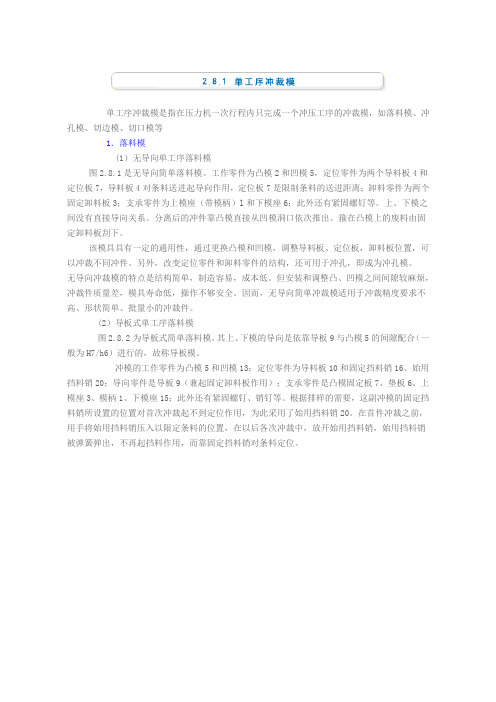

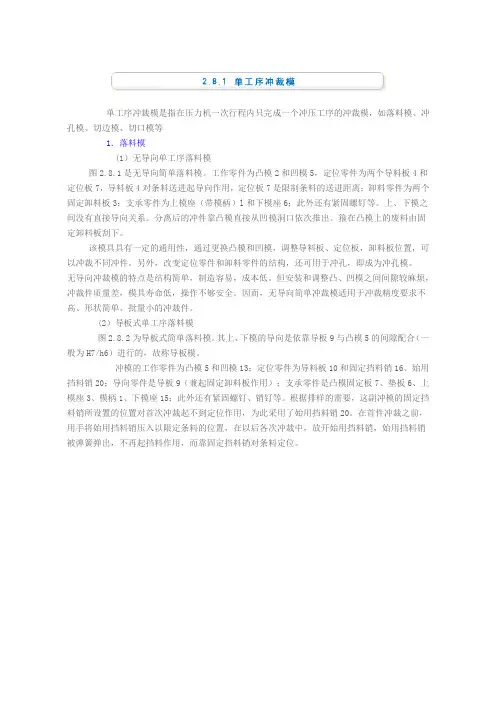

单工序冲裁模是指在压力机一次行程内只完成一个冲压工序的冲裁模，如落料模、冲孔模、切边模、切口模等1．落料模(1）无导向单工序落料模图2.8.1是无导向简单落料模。

工作零件为凸模2和凹模5，定位零件为两个导料板4和定位板7，导料板4对条料送进起导向作用，定位板7是限制条料的送进距离；卸料零件为两个固定卸料板3；支承零件为上模座（带模柄）l和下模座6；此外还有紧固螺钉等。

上、下模之间没有直接导向关系。

分离后的冲件靠凸模直接从凹模洞口依次推出。

箍在凸模上的废料由固定卸料板刮下。

该模具具有一定的通用性，通过更换凸模和凹模，调整导料板、定位板，卸料板位置，可以冲裁不同冲件。

另外，改变定位零件和卸料零件的结构，还可用于冲孔，即成为冲孔模。

无导向冲裁模的特点是结构简单，制造容易，成本低。

但安装和调整凸、凹模之间间隙较麻烦，冲裁件质量差，模具寿命低，操作不够安全。

因而，无导向简单冲裁模适用于冲裁精度要求不高、形状简单、批量小的冲裁件。

(2）导板式单工序落料模图2.8.2为导板式简单落料模。

其上、下模的导向是依靠导板9与凸模5的间隙配合（一般为H7/h6）进行的，故称导板模。

冲模的工作零件为凸模5和凹模13；定位零件为导料板10和固定挡料销16、始用挡料销20；导向零件是导板9（兼起固定卸料板作用）；支承零件是凸模固定板7、垫板6、上模座3、模柄1、下模座15；此外还有紧固螺钉、销钉等。

根据排样的需要，这副冲模的固定挡料销所设置的位置对首次冲裁起不到定位作用，为此采用了始用挡料销20。

在首件冲裁之前，用手将始用挡料销压入以限定条料的位置，在以后各次冲裁中，放开始用挡料销，始用挡料销被弹簧弹出，不再起挡料作用，而靠固定挡料销对条料定位。

1—上模座 2—凸模 3—卸料板 4—导料板 5—凹模 6—下模座 7—定位板图2.8.1 无导向单工序落料模1—模柄 2—止动销 3—上模座 4、8—内六角螺钉 5—凸模 6—垫板 7—凸模固定板9—导板 10—导料板 11—承料板 12—螺钉 13—凹模 14—圆柱销 15—下模座16—固定挡料销 17—止动销 18—限位销 19—弹簧 20—始用挡料销图2.8.2 导板式单工序落料模这副冲模的冲裁过程如下：当条料沿导料板10送到始用挡料销20时，凸模5由导板9导向而进入凹模，完成了首次冲裁，冲下一个零件。

导柱式单工序落料模1螺帽2倒料螺钉3挡料销4弹簧5凸模固定板6销钉7模柄8垫板9止动销10卸料螺钉11上模座12凸摸13导套14导柱15卸料板16凹模17内六角螺钉18下模座工作过程：条料沿导料螺栓2送至挡料销3定位后进行落料。

箍在凸摸上的边料靠弹压卸料装置进行卸料，弹压卸料装置由卸料板15，卸料螺钉10和弹簧4组成。

在凸凹模进行冲裁工作之前由于弹簧力的作用，卸料板先压住条料上模继续下压是进行冲裁分离此时弹簧被压缩。

上模回程时，弹簧恢复推动卸料板把箍在凸摸上边料卸下导板式单工序落料模1-模柄2-止动销3-上模座4、8-内六角螺钉5-凸模6-垫板7-凸模固定板9-导板10-导料板11-承料板12-螺钉13-凹模14-圆柱销15-下模座16-固定挡料销17-止动销18-限位销19-弹簧20-始用挡料销工作过程（原理）图为导板式简单落料模。

其上、下模的导向是依靠导板9与凸模5的间隙配合（一般为H7/h6）进行的，故称导板模。

冲模的工作零件为凸模5和凹模13；定位零件为导料板10和固定挡料销16、始用挡料销20；导向零件是导板9（兼起固定卸料板作用）；支承零件是凸模固定板7、垫板6、上模座3、模柄1、下模座15；此外还有紧固螺钉、销钉等。

根据排样的需要，这副冲模的固定挡料销所设置的位置对首次冲裁起不到定位作用，为此采用了始用挡料销20。

在首件冲裁之前，用手将始用挡料销压入以限定条料的位置，在以后各次冲裁中，放开始用挡料销，始用挡料销被弹簧弹出，不再起挡料作用，而靠固定挡料销对条料定位。

工作过程：工作零件为凸模2和凹模5，定位零件为两个导料板4和定位板7，导料板4对条料送进起导向作用，定位板7是限制条料的送进距离；卸料零件为两个固定卸料板3；支承零件为上模座（带模柄）l和下模座6；此外还有紧固螺钉等。

上、下模之间没有直接导向关系。

分离后的冲件靠凸模直接从凹模洞口依次推出。

箍在凸模上的废料由固定卸料板刮下。
