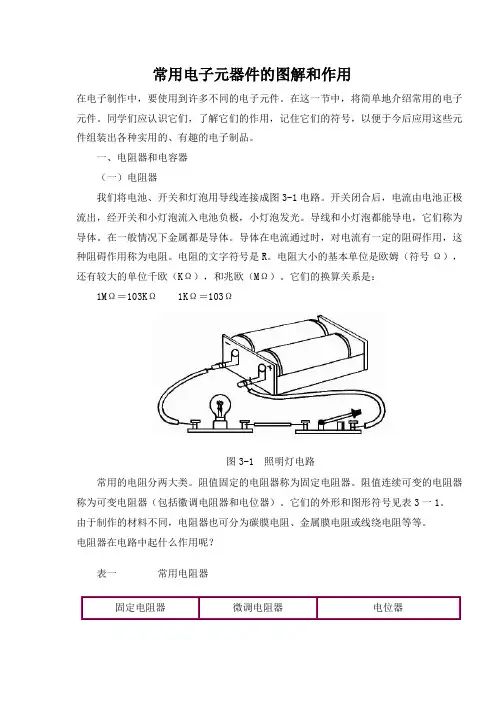

常用电子元器件的图解和作用在电子制作中，要使用到许多不同的电子元件。

在这一节中，将简单地介绍常用的电子元件。

同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。

一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接成图3-1电路。

开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。

导线和小灯泡都能导电，它们称为导体。

在一般情况下金属都是导体。

导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。

电阻的文字符号是R。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。

它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω图3-1 照明灯电路常用的电阻分两大类。

阻值固定的电阻器称为固定电阻器。

阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。

它们的外形和图形符号见表3一1。

由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。

电阻器在电路中起什么作用呢？表一常用电阻器固定电阻器微调电阻器电位器RRR我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。

旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。

电阻值越大，小灯泡越暗。

这说明电阻器在电路中可以控制电流的强弱。

我们可以参考这个电路制成一个可以调光的玩具小台灯。

图3-2 电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。

在电阻上标注的电阻数值叫作标称阻值。

如1.5K，5.1Ω……。

它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。

如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。

电阻的标称值和误差也可以用色环来表示。

在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。

• 排阻(Resistor Array） • 串联排阻用英文字母“RN“表示.
• 并联排阻用英文字母“RP“表示﹒ 若干个参数完全相同的电阻，它们的一个引脚都连到一起，作为公共引脚。其余引脚正常引出一般来说，最左边的那个是公 共引脚。它在排阻上一10-1 A=100
8 主板常见场效应管与晶体管的比较
9 集成电路
电阻(Resistor)
• 定义 – 阻止电流通过的电子元件
• 种类 – 定额电阻
• 在生产时已规定了电阻的阻值大小
– 可变电阻
• 根据需要在一定范围内可改变其阻值大小
– 热敏电阻
• 阻值在生产时已定额,但会随着温度改变其阻值大小 • 用于温控电路
– 压敏电阻
• 电阻对电压较敏感，当电压达到一定数值时,电阻迅速导通
电阻(Resistor)
• 电阻在电路中用“R”加数字表示 • 换算单位
– 电阻的单位为欧姆（Ω） – 倍率单位有：千欧(KΩ),兆欧 (MΩ)等 – 1M Ω=103 KΩ= 106Ω
• 阻值计算 1．E-24标注方法 E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K） （1） 常用电阻标注 XXY XX代表底数，Y代表指数 例如 470 = 47Ω 103 = 10kΩ 224 = 220kΩ （2） 小于10欧姆的电阻的标注 用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点 例如 1R0 = 1.0Ω R20 = 0.20Ω 5R1 = 5.1Ω R007 = 7.0mΩ 4m7 = 4.7mΩ
• 应用
– 主板上KB/MS电路中 – 主板上USB电路中
晶振(Crystal Oscillator)
• 定义

电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义：导体对电流的阻碍作用就叫导体的电阻。

电阻（Resistor）是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。

电阻的单位是欧姆，用符号“Ω”表示。

欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。

出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。

电阻器的电气性能指标通常有标称阻值,误差与额定功率等。

它与其它元件一起构成一些功能电路，如RC电路等。

电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。

如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。

线性电阻的工作电压与电流的关系如图1所示。

电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。

但不管电阻是什么种类，它都有一个基本的表示字母“R”。

电阻的单位用欧姆（Ω）表示。

它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。

其换算关系为：1MΩ=1000KΩ ，1KΩ=1000Ω。

电阻的阻值标法通常有色环法，数字法。

色环法在一般的的电阻上比较常见。

由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。
