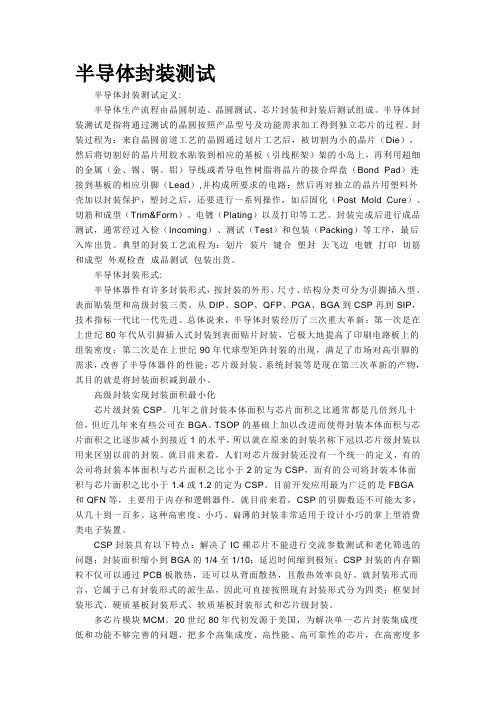

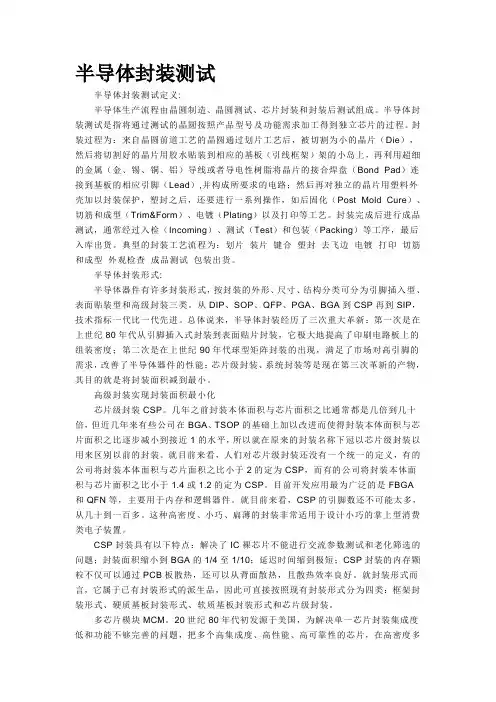

半导体封装测试半导体封装测试定义:半导体生产流程由晶圆制造、晶圆测试、芯片封装和封装后测试组成。
半导体封装测试是指将通过测试的晶圆按照产品型号及功能需求加工得到独立芯片的过程。
封装过程为：来自晶圆前道工艺的晶圆通过划片工艺后，被切割为小的晶片（Die），然后将切割好的晶片用胶水贴装到相应的基板（引线框架）架的小岛上，再利用超细的金属（金、锡、铜、铝）导线或者导电性树脂将晶片的接合焊盘（Bond Pad）连接到基板的相应引脚（Lead）,并构成所要求的电路；然后再对独立的晶片用塑料外壳加以封装保护，塑封之后，还要进行一系列操作，如后固化（Post Mold Cure）、切筋和成型（Trim&Form）、电镀（Plating）以及打印等工艺。
封装完成后进行成品测试，通常经过入检（Incoming）、测试（Test）和包装（Packing）等工序，最后入库出货。
典型的封装工艺流程为：划片装片键合塑封去飞边电镀打印切筋和成型外观检查成品测试包装出货。
半导体封装形式:半导体器件有许多封装形式，按封装的外形、尺寸、结构分类可分为引脚插入型、表面贴装型和高级封装三类。
从DIP、SOP、QFP、PGA、BGA到CSP再到SIP，技术指标一代比一代先进。
总体说来，半导体封装经历了三次重大革新：第一次是在上世纪80年代从引脚插入式封装到表面贴片封装，它极大地提高了印刷电路板上的组装密度；第二次是在上世纪90年代球型矩阵封装的出现，满足了市场对高引脚的需求，改善了半导体器件的性能；芯片级封装、系统封装等是现在第三次革新的产物，其目的就是将封装面积减到最小。
高级封装实现封装面积最小化芯片级封装CSP。
几年之前封装本体面积与芯片面积之比通常都是几倍到几十倍，但近几年来有些公司在BGA、TSOP的基础上加以改进而使得封装本体面积与芯片面积之比逐步减小到接近1的水平，所以就在原来的封装名称下冠以芯片级封装以用来区别以前的封装。
半导体封装及测试技术半导体封装及测试技术是指将芯片进行外包装，并进行测试以确保其性能符合设计要求的过程。
半导体封装技术主要包括封装结构设计、封装材料选择和封装工艺等方面，而半导体测试技术主要包括封装后测试和片上测试两个环节。
本文将详细介绍半导体封装及测试技术的相关内容。
首先，半导体封装技术是将芯片进行封装，增加其机械强度、保护芯片以及方便与外部连接等功能的过程。
封装结构的设计既要满足电性能要求，又要考虑成本、尺寸和工艺等因素。
封装材料的选择要考虑材料的导热性能、电绝缘性能、耐候性、耐高温性能等。
常用的封装材料有塑料、陶瓷和金属等。
封装工艺主要包括芯片倒装、焊接、封胶等工艺步骤。
其次，半导体测试技术主要包括封装后测试和片上测试两个环节。
封装后测试是指封装完成后对芯片进行功能测试和可靠性测试，以保证芯片性能符合设计要求，并且能够在不同的工作条件下稳定可靠地工作。
封装后测试主要包括电气性能测试、功能性能测试和可靠性测试等。
电气性能测试主要是测试芯片的电气参数，如工作电流、工作电压、功耗等。
功能性能测试主要是测试芯片的功能是否正常，如逻辑电路的正确性、模拟电路的灵敏度和精度等。
可靠性测试主要是测试芯片在不同的工作条件下的可靠性，如温度变化、湿度变化以及机械振动等。
片上测试是指在芯片封装之前对芯片进行测试，以确保芯片的质量和性能。
片上测试主要通过测试芯片的电气参数来判断芯片的好坏，如芯片的工作电流、工作电压、功耗等。
片上测试技术主要包括设计和制造测试机、测试方法和测试流程等方面。
设计和制造测试机是指根据芯片的特点和测试要求，设计和制造测试机来对芯片进行测试。
测试方法是指采用不同的测试手段和测试设备来进行测试。
测试流程是指按照一定的顺序和步骤来进行测试，以提高测试效率和准确性。
半导体封装及测试技术在半导体产业中起着重要作用。
通过封装可以提高芯片的稳定性和可靠性，保护芯片不受外界环境的干扰，从而提高整个产品的可靠性和性能。
半导体集成电路封装测试基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!半导体集成电路封装测试是一项关键的半导体制造环节，主要包括了封装和测试两个部分。
半导体集成电路封装技术试题汇总(李可为版)————————————————————————————————作者：————————————————————————————————日期：半导体集成电路封装技术试题汇总第一章集成电路芯片封装技术1.(P1)封装概念：狭义：集成电路芯片封装是利用（膜技术）及（微细加工技术），将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定，构成整体结构的工艺。
广义：将封装体与基板连接固定，装配成完整的系统或电子设备，并确保整个系统综合性能的工程。
2.集成电路封装的目的：在于保护芯片不受或者少受外界环境的影响，并为之提供一个良好的工作条件，以使集成电路具有稳定、正常的功能。
3.芯片封装所实现的功能：①传递电能，②传递电路信号，③提供散热途径，④结构保护与支持。
4．在选择具体的封装形式时主要考虑四种主要设计参数：性能，尺寸，重量，可靠性和成本目标。
5.封装工程的技术的技术层次？第一层次，又称为芯片层次的封装，是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺，使之成为易于取放输送，并可与下一层次的组装进行连接的模块元件。
第二层次，将数个第一层次完成的封装与其他电子元器件组成一个电子卡的工艺。
第三层次，将数个第二层次完成的封装组成的电路卡组合成在一个主电路版上使之成为一个部件或子系统的工艺。
第四层次，将数个子系统组装成为一个完整电子厂品的工艺过程。
6.封装的分类？按照封装中组合集成电路芯片的数目，芯片封装可分为：单芯片封装与多芯片封装两大类，按照密封的材料区分，可分为高分子材料和陶瓷为主的种类，按照器件与电路板互连方式，封装可区分为引脚插入型和表面贴装型两大类。
依据引脚分布形态区分，封装元器件有单边引脚，双边引脚，四边引脚，底部引脚四种。
常见的单边引脚有单列式封装与交叉引脚式封装，双边引脚元器件有双列式封装小型化封装，四边引脚有四边扁平封装，底部引脚有金属罐式与点阵列式封装。
