实验5——学生用指导书

目录实验一整流、滤波、稳压电路 (1)实验二单级交流放大器（一） (5)实验三单级交流放大器（二） (7)实验四两级阻容耦合放大电路 (9)实验五负反馈放大电路 (11)实验六射极输出器的测试 (14)实验七 OCL功率放大电路 (16)实验八差动放大器 (18)实验九运算放大器的基本运算电路（一） (20)实验十集成运算放大器的基本运算电路（二） (22)实验十一比较器、方波—三角波发生器 (24)实验十二集成555电路的应用实验 (26)实验十三 RC正弦波振荡器 (30)实验十四集成功率放大器 (32)实验十五函数信号发生器（综合性实验） (34)实验十六积分与微分电路（设计性实验） (36)实验十七有源滤波器（设计性实验） (38)实验十八电压/频率转换电路（设计性实验） (40)实验十九电流/电压转换电路（设计性实验） (41)实验一整流、滤波、稳压电路一、实验目的1、比较半波整流与桥式整流的特点。

2、了解稳压电路的组成和稳压作用。

3、熟悉集成三端可调稳压器的使用。

二、实验设备1、实验箱（台）2、示波器3、数字万用表三、预习要求1、二极管半波整流和全波整流的工作原理及整流输出波形。

2、整流电路分别接电容、稳压管及稳压电路时的工作原理及输出波形。

3、熟悉三端集成稳压器的工作原理。

四、实验内容与步骤首先校准示波器。

1、半波整流与桥式整流：●分别按图1-1和图1-2接线。

●在输入端接入交流14V电压，调节使I O=50mA时,用数字万用表测出V O，同时用示波器的DC档观察输出波形记入表1-1中。

图1-1图1-2Vi(V) V O(V) I O (A) V O波形半波桥式2、加电容滤波：上述实验电路不动，在桥式整流后面加电容滤波，如图1-3接线，比较并测量接C 与不接C两种情况下的输出电压V O及输出电流I O，并用示波器DC档观测输出波形，记入表1-2中。

图1-33上述电路不动，在电容后面加稳压二极管电路(510Ω、VDz)，按图1-4接线。

数据库原理
实验指导书
实验五SQL Server 2000中数据库安全性设置
1. 实验的目的
1)熟悉通过SQL对数据进行安全性控制。

2)完成作业的上机练习。

2. 实验内容
要求：在SQLSERVER2000中利用SQL语句完成以下操作。

1)通过SQL对登入账号，用户的创建修改与删除。

2)通过SQL对角色管理，以及角色中添加用户。

3)对角色和用户数据的授权和权力回收
3. 实验步骤
1）复制生成xscj数据库的代码并运行。

2）创建登入账号和用户名s1，s2，t1,t2，l1，l2密码与账号相同默认登入访问xscj数据库。

3）创建角色student，teacher，leader。

4）为角色student授权student表、course表和SC表的select 权力,拒绝修改和删除这三个表的权力
5）为角色teacher授权student表、course表和SC表的select 权力,以及对SC表的修改，插入更新的权力, 拒绝修改student表和course表的权力
6）为角色leader授权student表、course表和SC表的select 权力,以及对student表、course 表修改，插入更新的权力，拒绝修改和删除表SC的权力
7）将s1,s2加入student角色
8）将t1,t2加入teacher角色
9）将l1,l2加入leader角色
10）分别以s1,t1,l1登入服务器验证对student表、course表和SC表相应权限的验证。

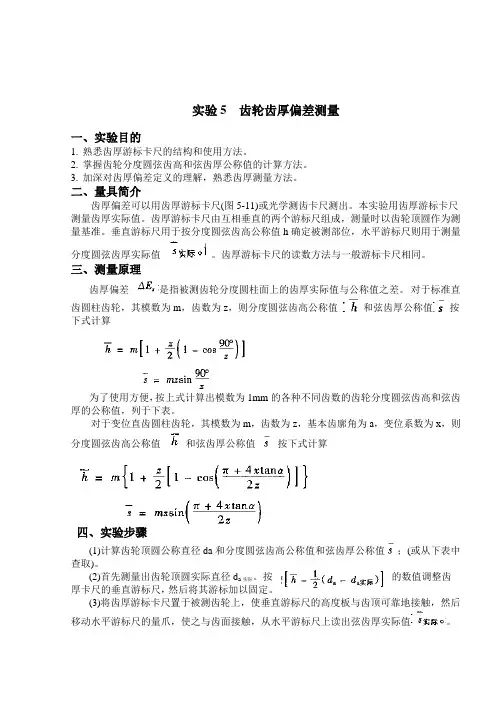

实验5 齿轮齿厚偏差测量一、实验目的1.熟悉齿厚游标卡尺的结构和使用方法。

2.掌握齿轮分度圆弦齿高和弦齿厚公称值的计算方法。

3.加深对齿厚偏差定义的理解，熟悉齿厚测量方法。

二、量具简介齿厚偏差可以用齿厚游标卡尺(图5-11)或光学测齿卡尺测出。

本实验用齿厚游标卡尺测量齿厚实际值。

齿厚游标卡尺由互相垂直的两个游标尺组成，测量时以齿轮顶圆作为测量基准。

垂直游标尺用于按分度圆弦齿高公称值h确定被测部位，水平游标尺则用于测量分度圆弦齿厚实际值。

齿厚游标卡尺的读数方法与一般游标卡尺相同。

三、测量原理齿厚偏差是指被测齿轮分度圆柱面上的齿厚实际值与公称值之差。

对于标准直齿圆柱齿轮，其模数为m，齿数为z，则分度圆弦齿高公称值和弦齿厚公称值按下式计算为了使用方便，按上式计算出模数为1mm的各种不同齿数的齿轮分度圆弦齿高和弦齿厚的公称值，列于下表。

对于变位直齿圆柱齿轮，其模数为m，齿数为z，基本齿廓角为a，变位系数为x，则分度圆弦齿高公称值和弦齿厚公称值按下式计算四、实验步骤(1)计算齿轮顶圆公称直径da和分度圆弦齿高公称值和弦齿厚公称值；(或从下表中查取)。

(2)首先测量出齿轮顶圆实际直径d a实际。

按的数值调整齿厚卡尺的垂直游标尺，然后将其游标加以固定。

(3)将齿厚游标卡尺置于被测齿轮上，使垂直游标尺的高度板与齿顶可靠地接触，然后移动水平游标尺的量爪，使之与齿面接触，从水平游标尺上读出弦齿厚实际值。

这样依次对圆周上均布的几个齿进行测量。

测得的齿厚实际值与齿厚公称值之差即为齿厚偏差。

(4)合格性条件为五、思考题1.测量齿轮齿厚是为了保证齿轮传动的哪项使用要求?2.齿轮齿厚偏差可以用什么评定指标代替?。

实验一 自由沉淀实验一、实验目的（1）掌握颗粒自由沉淀实验的方法；（2）进一步了解和掌握自由沉淀规律，根据试验结果绘制自由沉淀曲线。

去除率～沉速曲线（η～u 曲线）。

二、实验原理浓度较稀的、粒状颗粒的沉淀属于自由沉淀。

自由沉淀的特点是：静沉过程中颗粒互不干扰、等速下沉，其沉速在层流区符合Stokes 公式。

悬浮物去除率的累积曲线计算：⎰+-=0000)1(P sdP u u P η 其中： η —— 总去除率P 0 、P —— 未被去除颗粒的百分比 u s 、u 0 —— 沉淀速度 实验用沉淀柱进行，如右图。

初始时，沉淀时间为0，悬浮物浓度为C 0，去除率η=0。

设水深为H （实验时为水面到取样口的垂直距离），在t i 时间能沉到H 深度的最小颗粒d i 的沉速可表示为：ii t Hu =。

实际上，沉淀时间ti 内，由水中沉至柱底的颗粒是由两部分颗粒组成，即沉速i s u u ≥的那一部分颗粒能全部沉至柱底，同时，颗粒沉速i s u u <的颗粒也有一部分能沉到柱底，这部分颗粒虽然粒径很小，沉速i s u u <，但这部分颗粒并不全在水面，而是均匀分布在整个柱内，因此，只要在水面以下，它们下沉至池底所用的时间小于或等于具有沉速ui 的颗粒由水面降至池底所用的时间ti ，则这部分颗粒也能从水中被除去。

在 t i 时间，取样点处实验水样的悬浮物浓度为C i ，沉速i s u u ≥（i d d ≥）的颗粒的去除率：000011i i i C C C P C C η-==-=-，其中，0C CP i i =表示未被去除的颗粒所占的百分比。

绘制 P ~u i 关系曲线，可知121212000C C C C P P P C C C -∆=-=-=，P ∆是当选择的颗粒沉速由u 1降至u 2，即颗粒粒径有d 1减到d 2时，此时水中所能多去除的，粒径在d 1~d 2间的那部分颗粒的百分比。

当P ∆无限小时，dP 代表了小于d 1的某一粒径d 占全部颗粒的百分比。
