ATV61-71变频器基本特性及检验维修

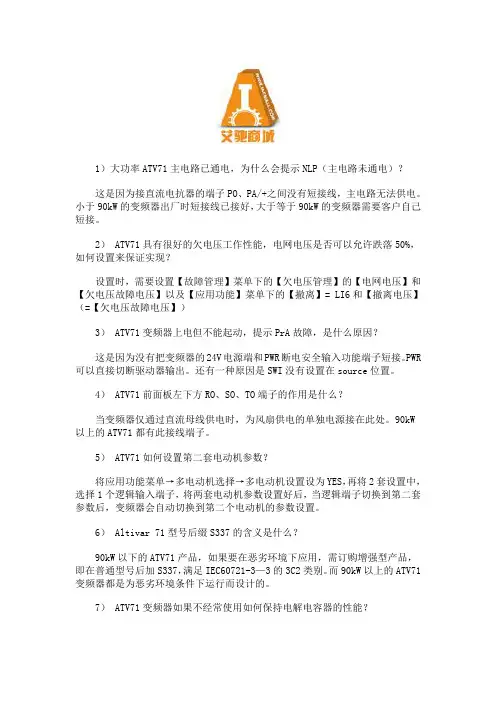

1）大功率ATV71主电路已通电，为什么会提示NLP（主电路未通电）？这是因为接直流电抗器的端子PO、PA/+之间没有短接线，主电路无法供电。

小于90kW的变频器出厂时短接线已接好，大于等于90kW的变频器需要客户自己短接。

2） ATV71具有很好的欠电压工作性能，电网电压是否可以允许跌落50%，如何设置来保证实现？设置时，需要设置【故障管理】菜单下的【欠电压管理】的【电网电压】和【欠电压故障电压】以及【应用功能】菜单下的【撤离】= LI6和【撤离电压】（=【欠电压故障电压】）3） ATV71变频器上电但不能起动，提示PrA故障，是什么原因？这是因为没有把变频器的24V电源端和PWR断电安全输入功能端子短接。

PWR 可以直接切断驱动器输出。

还有一种原因是SWI没有设置在source位置。

4） ATV71前面板左下方RO、SO、TO端子的作用是什么？当变频器仅通过直流母线供电时，为风扇供电的单独电源接在此处。

90kW 以上的ATV71都有此接线端子。

5） ATV71如何设置第二套电动机参数？将应用功能菜单→多电动机选择→多电动机设置设为YES，再将2套设置中，选择1个逻辑输入端子，将两套电动机参数设置好后，当逻辑端子切换到第二套参数后，变频器会自动切换到第二个电动机的参数设置。

6） Altivar 71型号后缀S337的含义是什么？90kW以下的ATV71产品，如果要在恶劣环境下应用，需订购增强型产品，即在普通型号后加S337，满足IEC60721-3—3的3C2类别。

而90kW以上的ATV71变频器都是为恶劣环境条件下运行而设计的。

7） ATV71变频器如果不经常使用如何保持电解电容器的性能？如果变频器长时间没有通电，则其电解电容器的性能将会下降，应每两年将变频器通电5h，以恢复电解电容器的性能，然后检查其工作情况。

建议不要将变频器与线电压直接连接，应使用可调的交流电压源逐渐加压。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

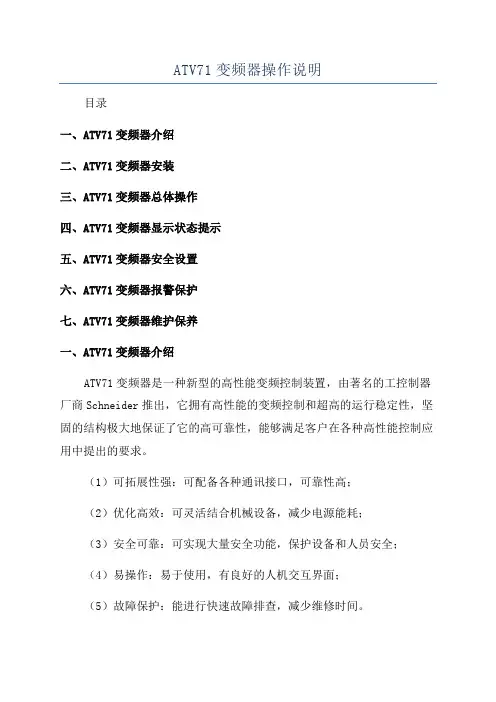

ATV71变频器操作说明
目录
一、ATV71变频器介绍
二、ATV71变频器安装
三、ATV71变频器总体操作
四、ATV71变频器显示状态提示
五、ATV71变频器安全设置
六、ATV71变频器报警保护
七、ATV71变频器维护保养
一、ATV71变频器介绍
ATV71变频器是一种新型的高性能变频控制装置，由著名的工控制器厂商Schneider推出，它拥有高性能的变频控制和超高的运行稳定性，坚固的结构极大地保证了它的高可靠性，能够满足客户在各种高性能控制应用中提出的要求。

（1）可拓展性强：可配备各种通讯接口，可靠性高；
（2）优化高效：可灵活结合机械设备，减少电源能耗；
（3）安全可靠：可实现大量安全功能，保护设备和人员安全；
（4）易操作：易于使用，有良好的人机交互界面；
（5）故障保护：能进行快速故障排查，减少维修时间。

二、ATV71变频器安装
在使用ATV71变频器前，要首先对其进行安装，以保证设备的正确安装和使用。

1、安装环境
需要将变频器安装在室外，应确保环境温度在0℃-40℃之间，湿度在5%-90%之间，并有足够的空气流通，以免过热或湿度过大而影响变频器的使用效果。

2、安装方法。

施耐德ATV61维护手册
本维护手册为施耐德ATV61变频器的使用者提供了详细的维护指导和操作说明。

以下是主要内容的概述：
1. 简介
介绍了施耐德ATV61变频器的基本特点和适用范围。

2. 安全须知
强调了安全操作和维护的重要性，并提供了相关的安全建议和注意事项。

3. 维护前准备
列出了进行维护前需要准备的材料和工具，并提供了相关的操作步骤。

4. 维护步骤
详细介绍了各种维护操作的步骤，包括但不限于清洁、润滑、更换零部件等。

5. 故障排除
提供了针对常见故障的排除方法和解决方案，以帮助用户快速恢复设备正常运行。

6. 常见问题解答
回答了一些常见问题，并给出了简明扼要的解决办法。

7. 相关支持
提供了施耐德公司的联系方式和其他技术支持资源，以便用户获取进一步的帮助。

该维护手册是使用施耐德ATV61变频器的重要参考资料，它能帮助用户正确、安全地进行设备的维护和操作。

用户在使用前务必详细阅读并遵守本手册中的指导。

如有任何疑问或需要进一步帮助，请随时与施耐德公司联系。

施耐德ATV61/71变频器问题锦集1、ATV61，71欠压管理中欠压故障电压与欠压保护电压有什么区别？欠压故障电压对应欠压管理功能（USB），即达到故障电压，可以选择R1故障继电器动作或分配给其他逻辑输出或继电器发出报警信号。

2、ATV71变频器的TCC为三线控制，控制通道是HMI，为什么按下启动时一直显示NST而无法启动？因为即使是HMI控制，三线控制的停止信号对变频器仍然有效。

需要将LI1与+24短接。

3、为什么ATV61变频器设置AI2端子时，无法设置成功？因为ATV61变频器出厂设置时，AI2端子已经被设置为给定4、ATV61/71变频器如果加装可选卡对变频器的发热有什么影响？ATV61/71变频器每加装一张可选卡变频器的耗散功率会增加7W。

5、ATV61/71变频器热状态THD是用一个百分数表示的，这个数值与实际温度是什么对应关系？60 % => 50°C70 % => 60°C90 % => 80°C118 % => 100°C6、ATV61/71宏设置时如何才能改变宏选项？设置时需要2秒钟以上的确认时间。

7、用户反映ATV71HC40N4变频器的输入电源端，有两个端子L1A、L2A、L3A和L1B、L2B、L3B，拿万用表量，两组端子相互不通，为什么？是否可以只接一组端子？因为ATV71HC40N4和ATV71HC50N4内部有两个整流桥，8、ATV61变频器恢复出厂设置以后，给起动命令，电机没有按照给定速度运行，而是直接运转到50Hz，为什么有时会出现这种情况?原因是恢复出厂设置并不会改变宏配置，在恢复出厂设置之前，已经设置了"PID调节"宏配置，那么就会出现上述情况。

如果不需要PID调节功能，可以手动将宏配置改为"标准起/停"，上述现象就不会出现；如果使用PID调节功能，注意给变频器反馈信号，也不会出现上述现象。

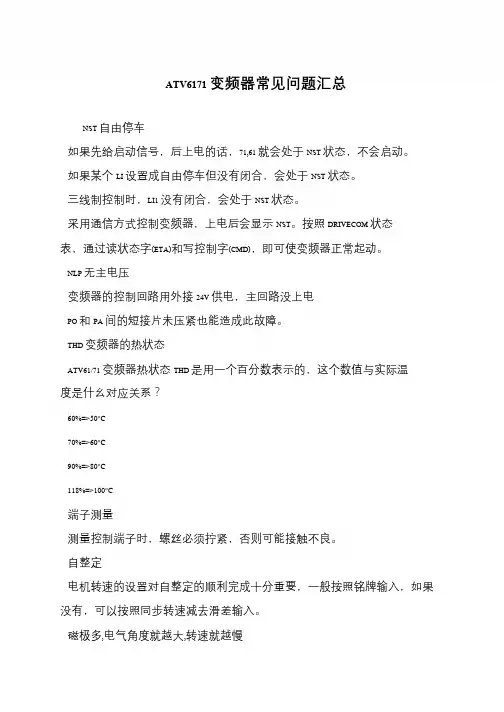

ATV6171 变频器常见问题汇总
NST 自由停车
如果先给启动信号，后上电的话，71,61 就会处于NST 状态，不会启动。

如果某个LI 设置成自由停车但没有闭合，会处于NST 状态。

三线制控制时，LI1 没有闭合，会处于NST 状态。

采用通信方式控制变频器，上电后会显示NST。

按照DRIVECOM 状态表，通过读状态字(ETA)和写控制字(CMD)，即可使变频器正常起动。

NLP 无主电压
变频器的控制回路用外接24V 供电，主回路没上电
PO 和PA 间的短接片未压紧也能造成此故障。

THD 变频器的热状态
ATV61/71 变频器热状态THD 是用一个百分数表示的，这个数值与实际温度是什幺对应关系？
60%=>50°C
70%=>60°C
90%=>80°C
118%=>100°C
端子测量
测量控制端子时，螺丝必须拧紧，否则可能接触不良。

自整定
电机转速的设置对自整定的顺利完成十分重要，一般按照铭牌输入，如果没有，可以按照同步转速减去滑差输入。

磁极多,电气角度就越大,转速就越慢。

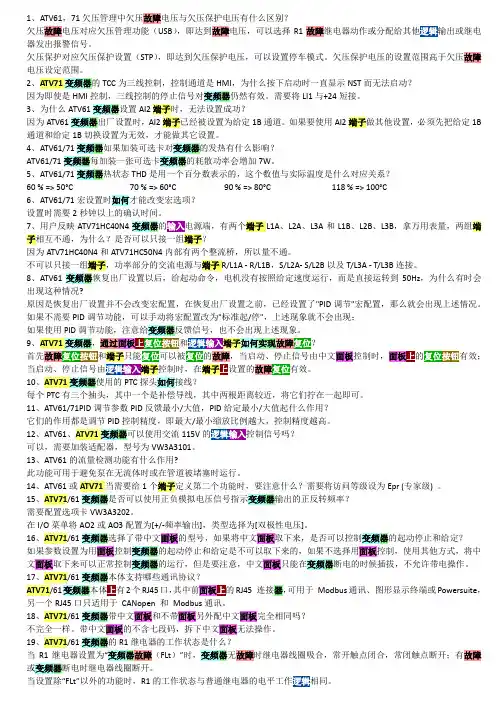

1、ATV61，71欠压管理中欠压故障电压与欠压保护电压有什么区别？欠压故障电压对应欠压管理功能（USB），即达到故障电压，可以选择R1故障继电器动作或分配给其他输出或继电器发出报警信号。

欠压保护对应欠压保护设置（STP），即达到欠压保护电压，可以设置停车模式。

欠压保护电压的设置范围高于欠压故障电压设定范围。

2、ATV71变频器的TCC为三线控制，控制通道是HMI，为什么按下启动时一直显示NST而无法启动？因为即使是HMI控制，三线控制的停止信号对变频器仍然有效。

需要将LI1与+24短接。

3、为什么ATV61变频器设置AI2端子时，无法设置成功？因为ATV61变频器出厂设置时，AI2端子已经被设置为给定1B通道。

如果要使用AI2端子做其他设置，必须先把给定1B 通道和给定1B切换设置为无效，才能做其它设置。

4、ATV61/71变频器如果加装可选卡对变频器的发热有什么影响？ATV61/71变频器每加装一张可选卡变频器的耗散功率会增加7W。

5、ATV61/71变频器热状态THD是用一个百分数表示的，这个数值与实际温度是什么对应关系？60 % => 50°C 70 % => 60°C 90 % => 80°C 118 % => 100°C6、ATV61/71宏设置时如何才能改变宏选项？设置时需要2秒钟以上的确认时间。

7、用户反映ATV71HC40N4变频器的电源端，有两个端子L1A、L2A、L3A和L1B、L2B、L3B，拿万用表量，两组端子相互不通，为什么？是否可以只接一组端子？因为ATV71HC40N4和ATV71HC50N4内部有两个整流桥，所以量不通。

不可以只接一组端子，功率部分的交流电源与端子R/L1A - R/L1B，S/L2A- S/L2B以及T/L3A - T/L3B连接。

8、ATV61变频器恢复出厂设置以后，给起动命令，电机没有按照给定速度运行，而是直接运转到50Hz，为什么有时会出现这种情况?原因是恢复出厂设置并不会改变宏配置，在恢复出厂设置之前，已经设置了"PID调节"宏配置，那么就会出现上述情况。

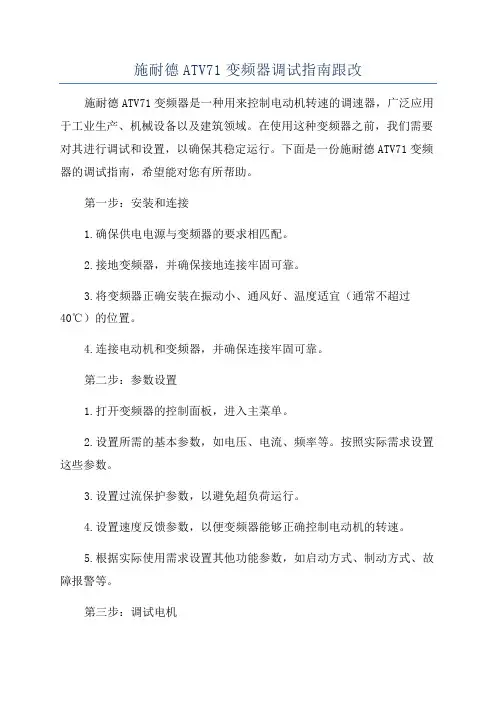

施耐德ATV71变频器调试指南跟改施耐德ATV71变频器是一种用来控制电动机转速的调速器，广泛应用于工业生产、机械设备以及建筑领域。

在使用这种变频器之前，我们需要对其进行调试和设置，以确保其稳定运行。

下面是一份施耐德ATV71变频器的调试指南，希望能对您有所帮助。

第一步：安装和连接1.确保供电电源与变频器的要求相匹配。

2.接地变频器，并确保接地连接牢固可靠。

3.将变频器正确安装在振动小、通风好、温度适宜（通常不超过40℃）的位置。

4.连接电动机和变频器，并确保连接牢固可靠。

第二步：参数设置1.打开变频器的控制面板，进入主菜单。

2.设置所需的基本参数，如电压、电流、频率等。

按照实际需求设置这些参数。

3.设置过流保护参数，以避免超负荷运行。

4.设置速度反馈参数，以便变频器能够正确控制电动机的转速。

5.根据实际使用需求设置其他功能参数，如启动方式、制动方式、故障报警等。

第三步：调试电机1.在调试前，确保所有的安全保护措施都已经采取。

2.首先，进行手动控制。

通过调节变频器的控制面板上的旋钮，逐步增加电机的转速。

观察电机的运行情况，确保其正常运转。

3.然后，进行自动控制。

设置变频器的控制模式为自动，在外部启动信号的作用下启动电机。

通过检查变频器面板上的显示和指示灯，确保电机按照预定的方式运行。

第四步：性能优化1.根据实际应用需求，进一步优化变频器的性能。

可以设置加速时间、减速时间、刹车时间等参数，以达到更好的运行效果。

2.针对特定应用场景，进行进一步调试和优化。

比如，对于传动比较大的应用，可以适当调整输出频率和电流，以提高电机的效率和寿命。

第五步：故障排除1.在调试过程中，如果出现故障报警或异常情况，首先需要进行故障排除。

根据变频器的故障代码和故障指示灯进行判断和检查。

综上所述，施耐德ATV71变频器的调试指南包括必要的安装和连接，参数设置，电机调试，性能优化以及故障排除等步骤。

通过正确的调试和设置，可以确保变频器正常运行，并提高电动机的效率和寿命。

施耐德变频器ATV71系列维修故障检测及维修方法故障1：变频器无法启动可能原因：1.电源问题：检查供电电源是否正常。

可以通过测量电压是否稳定来判断。

2.控制信号问题：检查控制信号是否正常。

可以通过测量控制信号线的电压来判断。

解决方法：1.检查电源：确保电源稳定，并排除电源故障。

2.检查控制信号：确保控制信号线路良好，并排除控制信号故障。

故障2：电机无法正常运行可能原因：1.电机连接问题：检查电机的连接是否正确。

2.电机参数设置问题：检查电机参数设置是否正确。

3.变频器故障：变频器内部故障导致电机无法正常运行。

解决方法：1.检查电机连接：确保电机连接正确，并排除连接故障。

2.检查电机参数设置：根据实际情况，设置正确的电机参数。

3.检查变频器故障：进行故障码诊断，根据故障码检查并修复变频器故障。

故障3：变频器发生过热可能原因：1.空间通风不良：变频器周围空间不足或通风不良，导致变频器过热。

2.长时间高负载运行：变频器长时间高负载运行，导致变频器过热。

解决方法：1.确保通风良好：增加变频器周围的空间或通过安装风扇等方式改善通风条件。

2.降低负载：如果可能，降低变频器的负载，减少变频器的工作温度。

故障4：变频器输出电压异常可能原因：1.输入电压不稳定：供电电压不稳定导致变频器输出电压异常。

2.输出电缆故障：输出电缆接触不良或损坏导致变频器输出电压异常。

解决方法：1.检查输入电压：通过测量输入电压来判断输入电压是否稳定，如有问题，则需要解决供电问题。

2.检查输出电缆：检查输出电缆是否接触良好，并排除电缆故障。

总结：施耐德变频器ATV71系列的故障检测及维修方法主要包括检查电源和控制信号、检查电机连接和参数设置、诊断变频器故障、提高通风条件、降低负载、检查输入和输出电缆等步骤。

对于一些较为复杂的故障，可以参考施耐德变频器的使用手册或向售后服务人员寻求帮助。

ATV71变频器无输出故障维修总结导语：本文讨论的是施耐德变频器ATV71HD75N4Z无输出故障的检修过程和故障分析。

本文讨论的是施耐德变频器ATV71HD75N4Z无输出故障的检修过程和故障分析。

供大家参考。

上海津信变频器技术服务中心最近收到ATV71HD75N4Z变频器，客户反映是该变频器上电，有时候跳空开，有时候开机无输出。

检查过程：将该变频器拆开，检查变频器的整流模块、逆变模块，测试二极管特性好。

将变频器送电，显示正常，变频器运行一段时间，测量UVW 端子，无输出电压。

过一会变频器前级空气开关跳脱。

故障原因分析：根据次故障，我们推测出现故障的原因可能有四种：1、电解电容损坏。

2、逆变模块损坏。

3、驱动卡损坏。

4、主回路连接不良。

首先，将变频器全部拆下，静态测试整流模块，逆变模块。

同时进行触发整流和逆变模块，测试结果良好。

排除逆变模块损坏的可能。

第二，将电解电容拆下，检查电容外观，没有破损的痕迹，也没有电解液体外流现象。

然后进行充放电测试，电解电容性能良好。

第三，检查结构件，处理结构件上腐蚀痕迹，然后发现结构件上很多地方被腐蚀，在连接P和P1出的铜牌片处，有明显打火的痕迹，螺丝松动。

因此，跳空卡就是连接件松动原因导致。

第四，将驱动卡拆下，单板测试，发现没有输出，因此，无输出肯定是驱动卡损坏。

维修过程：该变频器全部清洁后，依次安装整流模块、逆变模块、电容。

然后连接件及修复后的驱动卡安装，待整机安装好后，测试，符合上电条件。

给变频器送电，开机、输出电压平衡，带负载到额定电流，变频器发热也正常，该变频器修复。

经验总结：上海津信变频器维修服务中心根据多年来对施耐德变频器检修经验，得出结论：此故障是由于变频器被腐蚀，导致产生接触不良和板卡损坏。

施耐德变频器调试方法施耐德变频器（ATV71/ATV61）调试方法请仔细阅读ATV71/ ATV61编程或使用手册1、检查控制柜和电机绝缘2、在变频器面板上按ENT进入主菜单，之后按向上向下按钮选择子菜单和调整参数值主菜单－访问等级(LAC)－专家访问(EPr)变频器菜单－简单起动（SIN）－同下页(按下页示例输入电机参数)输入/输出设置（I-O）－2/3线控制（TCC）－I/O电平（2C）命令(CT L) 给定通道1(Fr1)－AI1组合模式（CHCF）－组合通道（SIN）给定通道2(Fr2)－AI2给定2切换(rFC)－LI3复制通道(COP)－命令＆给定(ALL)输入/输出设置（I-O）－AI2设置(AI2)－AI2类型(AI2t)－电流（0A）AI2最小值（CrL2）－4mAAO1设置(AO1) AO1类型(AO1)－电流（0A）AO1最小值(AOL1)－4mA3、在全部参数设置完毕后可以进入电机控制（drC）自整定（tUn），选择YES执行自整定，注意此时电机会以额定电流运行！变频器面板上可直接监视频率和电流等参数，进入监视（SUP）后，选择输出频率（rFr）或者电机电流（LCr）等来观察电机状态变频器设定示例：主菜单－访问等级－专家级变频器菜单－简单起动－电机频率(bFr) －50HZ IEC电机额定功率(nPr) －电机额定电流(nCr) －电机额定转速（nSp）－最大输出值＝50HZ电机热保护电流(ItH)＝电机额定电流加速时间(ACC)＝8秒减速时间(DEC)＝8秒输入/输出设置－2线控制－I/O电平命令给定通道1－AI1组合模式－组合通道控制通道切换－通道1有效给定通道2设置－端子排给定2切换－通道1有效复制通道－命令＆给定。

施耐德atv71变频器施耐德ATV61变频器说明书_图文导读:就爱阅读网友为您分享以下“施耐德ATV61变频器说明书_图文”的资讯，希望对您有所帮助，感谢您对的支持![1.7 应用功能] (FUn-)输出接触器命令允许变频器对位于变频器与电机之间的接触器进行控制。

当发送运行命令时发出接触器闭合请求。

当电机中不再有任何电流时发出接触器打开请求。

警告如果已经设置了直流注入制动功能，由于接触器只是在制动结束时打开，故不应在停机模式下运行太长时间。

不按照此使用说明会导致设备损坏。

1输出接触器反馈当没有运行命令时相应的逻辑输入应为1，在运行期间，相应的逻辑输入应为0。

当存在不一致时，如果输出接触器没有闭合(LIx为1)而出现FCF2 故障，以及输出接触器被卡住(LIx为0)而出现FCF1故障，变频器就会跳闸。

当发送运行命令时，参数 [电机运行延时] (dbS) 可被用于在故障模式下使跳闸延时;当发送停机命令时，参数 [接触器分断延时] (dAS) 使故障延时。

注意:故障FCF2 (接触器没有闭合)可通过运行命令复位，从状态1变为状态0 (0 --> 1 --> 0，在3线控制时)。

[输出接触器分配] (OCC) 与 [输出接触器反馈] (rCA) 功能可单独使用，也可一起使用。

169[1.7 应用功能] (FUn-)代码 OCC-OCC2nOLO1-LO4r2-r4dO1rCAnOLI1---dbS名称/说明调节范围出厂设置b [输出接触器命令]M [输出接触器分配]vvvv[未设置] (nO)3逻辑输出或控制继电器。

[未设置] (nO):功能未被赋值(在此情况下，不能访问任何一个功能参数)。

[LO1] (LO1) 至[LO4] (LO4):逻辑输出(如果已插入一个或两个I/O卡，可选择LO1至LO2或LO4)。

[R2] (r2) 至[R4] (r4):继电器(如果已插入一个或两个I/O卡，可将选择R2扩展至R3或R4)。
