塑料注塑成型不良现象的原因及处理办法１、充填不足(缺胶)[1] 成形品的体积过大1-1)要使用成形能力大的成形机。
1-2)使用成形多数个成品的模具时，要关闭内腔。
[2] 流道、浇口过小2-1)扩展流道或浇口。
2-2)放快射出速度。
2-3)增强射出压力。
[3] 喷头温度低3-1)喷射空气，以排出冷却的材料。
3-2)升高材料的温度。
3-3)改用大型喷头。
[4] 材料的温度或者射出压力低4-1)升高材料的温度。
4-2)增强射出压力。
4-3)添加外部润滑。
[5] 内腔里的流体流动距离过长5-1)设置冷余料洼坑。
5-2)升高材料的温度。
[6] 模具温度低了6-1)升高模具温度。
6-2)放快射出速度。
6-3)增强射出压力。
6-4)升高材料的温度[7] 射出速度慢了7-1)加快射出速度。
7-2)升高材料的温度[8] 材料的供给量过少8-1)如属螺桨式装置，增加增塑量；而采用柱塞方式时，则增加从料斗落下的数量。
8-2)减少外部润滑，改进螺桨的加工条件[9] 排气不良9-1)放慢射出速度。
9-2)将填充不良的位置改为镶件结构或在模具上加设排气槽。
9-3)改变胶口的位置9-4)改变成形品的厚度2、溢料(飞边)[1]锁模力不足1-1)加强锁模力。
1-2)降低射出压力。
1-3)改用大型成形机。
1-4)确实调整好连杆。
[2]模具不好2-1)补修导推杆或导钉梢的部位2-2)修正模具安装板。
增加支撑柱。
2-3)使用轨距联杆的强度足够的成机2-4)确实做好模具面的贴合。
[3]模具面的杂质3-1)除去杂物[4]成形品的投影面积过大4-1)使用大型成形机。
[5]材料的温度过高5-1)降低材料的温度。
5-2)放慢射出速度。
[6]材料供给量过剩6-1)调整好供给量。
[7]射出压力高7-1)降低射出压力。
7-2)降低材料的温度。
3气孔在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡[1] 流道或浇口过小1-1)将流道或浇口扩展。

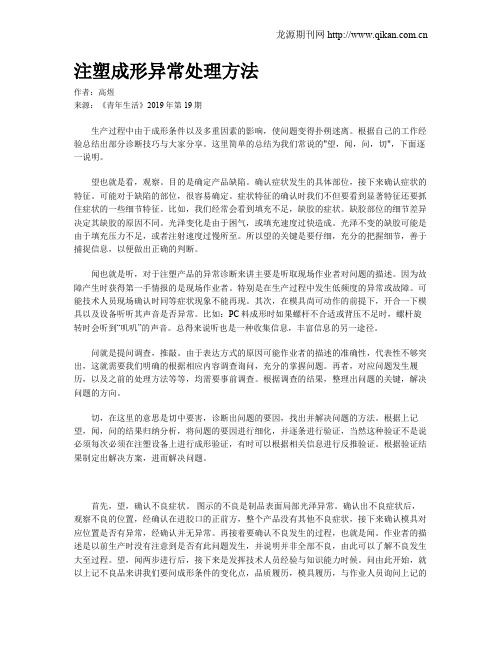

注塑成形异常处理方法作者：高煜来源：《青年生活》2019年第19期生产过程中由于成形条件以及多重因素的影响，使问题变得扑朔迷离。
根据自己的工作经验总结出部分诊断技巧与大家分享。
这里简单的总结为我们常说的"望，闻，问，切"，下面逐一说明。
望也就是看，观察。
目的是确定产品缺陷。
确认症状发生的具体部位，接下来确认症状的特征。
可能对于缺陷的部位，很容易确定。
症状特征的确认时我们不但要看到显著特征还要抓住症状的一些细节特征。
比如，我们经常会看到填充不足，缺胶的症状。
缺胶部位的细节差异决定其缺胶的原因不同。
光泽变化是由于困气，或填充速度过快造成。
光泽不变的缺胶可能是由于填充压力不足，或者注射速度过慢所至。
所以望的关键是要仔细，充分的把握细节，善于捕捉信息，以便做出正确的判断。
闻也就是听，对于注塑产品的异常诊断来讲主要是听取现场作业者对问题的描述。
因为故障产生时获得第一手情报的是现场作业者。
特别是在生产过程中发生低频度的异常或故障。
可能技术人员现场确认时同等症状现象不能再现。
其次，在模具尚可动作的前提下，开合一下模具以及设备听听其声音是否异常。
比如：PC料成形时如果螺杆不合适或背压不足时，螺杆旋转时会听到“叽叽”的声音。
总得来说听也是一种收集信息，丰富信息的另一途径。
问就是提问调查，推敲。
由于表达方式的原因可能作业者的描述的准确性，代表性不够突出，这就需要我们明确的根据相应内容调查询问，充分的掌握问题。
再者，对应问题发生履历，以及之前的处理方法等等，均需要事前调查。
根据调查的结果，整理出问题的关键，解决问题的方向。
切，在这里的意思是切中要害，诊断出问题的要因，找出并解决问题的方法。
根据上记望，闻，问的结果归纳分析，将问题的要因进行细化，并逐条进行验证，当然这种验证不是说必须每次必须在注塑设备上进行成形验证，有时可以根据相关信息进行反推验证。
根据验证结果制定出解决方案，进而解决问题。
首先，望，确认不良症状。
注塑成型常见不良现象及处理措施在注塑成型过程中，常常会出现一些不良现象，这些现象可能会导致产品的质量下降，甚至无法使用。
因此，及时发现并解决这些问题是非常重要的。
下面将介绍一些常见的注塑成型不良现象及处理措施。
1. 短射短射是指注塑制品在填充过程中未能充满模具腔体，导致制品出现不完整的现象。
短射的原因可能有：- 注塑机温度设置过低，导致熔融物质无法充分流动；- 模具温度过低，使得熔融物质凝固速度过快；- 注射压力过低，无法将熔融物质充分填充到模具腔体中。
处理措施：- 调整注塑机温度，确保熔融物质能够充分流动；- 提高模具温度，延缓熔融物质的凝固速度；- 增加注射压力，确保熔融物质能够充分填充到模具腔体中。
2. 气泡气泡是指制品内部或表面出现的气体聚集现象，给产品的外观和性能带来负面影响。
气泡的原因可能有：- 熔融物质中含有过多的挥发性物质；- 注射速度过快，导致气体无法及时排出；- 模具中存在气体积聚的死角。
处理措施：- 选择低挥发性的熔融物质；- 控制注射速度，避免气体无法及时排出；- 优化模具结构，减少气体积聚的死角。
3. 热胀冷缩热胀冷缩是指注塑制品在冷却过程中由于热胀冷缩系数不一致而导致尺寸变化的现象。
热胀冷缩的原因可能有：- 注塑机温度和模具温度不匹配；- 熔融物质的热胀冷缩系数不一致。
处理措施：- 调整注塑机温度和模具温度的匹配度；- 选择热胀冷缩系数相近的熔融物质。
4. 毛刺毛刺是指制品表面出现的细小突起，给产品的外观和触感带来不良影响。
毛刺的原因可能有：- 模具中存在不平整的表面；- 注塑机压力过高，使得熔融物质溢出模具腔体。
处理措施：- 修复模具表面，保持其光滑平整；- 调整注塑机压力，避免熔融物质溢出模具腔体。
5. 缩水缩水是指注塑制品在冷却过程中由于体积收缩而导致尺寸变小的现象。
缩水的原因可能有：- 熔融物质中含有过多的收缩剂；- 注塑机温度和模具温度不匹配。
处理措施：- 选择低含量的收缩剂；- 调整注塑机温度和模具温度的匹配度。
注塑成型常见不良现象及处理措施注塑成型常见的不良现象有以下几种：
1. 短射：指注塑料进模型中未充满模腔，导致产品缺陷。
处理措施：增加注射
压力、延长注射时间、增加料缸温度、增加模具温度、增加模具出料口直径等。
2. 气泡：指产品表面或者内部浮现气泡，影响产品质量。
处理措施：增加注射
压力、延长注射时间、增加模具温度、增加料缸温度、增加模具出料口直径、增加模具排气孔等。
3. 热熔线：指产品表面浮现细小的线状缺陷，通常是由于注射速度过快导致的。
处理措施：减小注射速度、增加模具温度、增加模具出料口直径等。
4. 毛刺：指产品表面浮现细小的凸起，通常是由于模具设计不合理或者模具磨
损导致的。
处理措施：修复模具、修改模具设计、增加模具温度、增加模具出料口直径等。
5. 缩水：指产品尺寸缩小，通常是由于注射压力不足或者冷却时间不足导致的。
处理措施：增加注射压力、延长冷却时间、增加模具温度等。
6. 毛洞：指产品表面或者内部浮现凹陷，通常是由于注射速度过快或者模具设
计不合理导致的。
处理措施：减小注射速度、修改模具设计、增加模具温度等。
处理不良现象的关键是找到问题的根源，然后针对性地采取相应的处理措施。
同时，注塑成型过程中的参数控制和模具维护也是关键的因素，需要进行定期检查和调整。

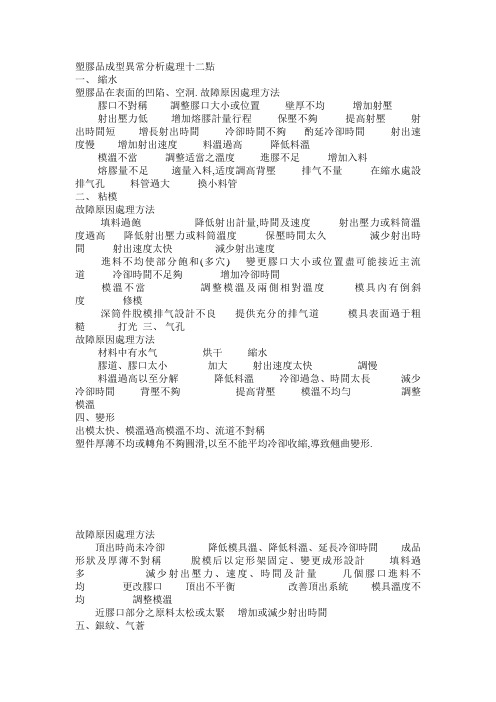

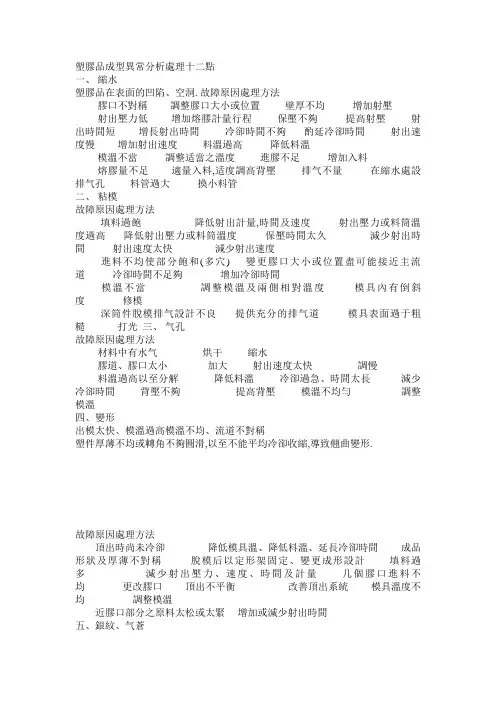

塑膠品成型異常分析處理十二點一、縮水塑膠品在表面的凹陷、空洞. 故障原因處理方法膠口不對稱調整膠口大小或位置壁厚不均增加射壓射出壓力低增加熔膠計量行程保壓不夠提高射壓射出時間短增長射出時間冷卻時間不夠酌延冷卻時間射出速度慢增加射出速度料溫過高降低料溫模溫不當調整适當之溫度進膠不足增加入料熔膠量不足適量入料,适度調高背壓排气不量在縮水處設排气孔料管過大換小料管二、粘模故障原因處理方法填料過飽降低射出計量,時間及速度射出壓力或料筒溫度過高降低射出壓力或料筒溫度保壓時間太久減少射出時間射出速度太快減少射出速度進料不均使部分飽和(多穴) 變更膠口大小或位置盡可能接近主流道冷卻時間不足夠增加冷卻時間模溫不當調整模溫及兩側相對溫度模具內有倒斜度修模深筒件脫模排气設計不良提供充分的排气道模具表面過于粗糙打光三、气孔故障原因處理方法材料中有水气烘干縮水膠道、膠口太小加大射出速度太快調慢料溫過高以至分解降低料溫冷卻過急、時間太長減少冷卻時間背壓不夠提高背壓模溫不均勻調整模溫四、變形出模太快、模溫過高模溫不均、流道不對稱塑件厚薄不均或轉角不夠圓滑,以至不能平均冷卻收縮,導致翹曲變形.故障原因處理方法頂出時尚未冷卻降低模具溫、降低料溫、延長冷卻時間成品形狀及厚薄不對稱脫模后以定形架固定、變更成形設計填料過多減少射出壓力、速度、時間及計量几個膠口進料不均更改膠口頂出不平衡改善頂出系統模具溫度不均調整模溫近膠口部分之原料太松或太緊增加或減少射出時間五、銀紋、气蒼注射起動過快，使模腔前段的空气無法排出使制品表面光澤及顏色不均. 故障原因處理方法料溫高降低射出速度快降低原料含水份烘干模溫太低提高膠口太小增大原料粗細不均換料其他添加物混合不均徹底混合染料等分解用耐高溫之代替品六、毛邊、批鋒故障原因處理方法注射壓力太高降低壓力注射速度太快調校流量控制或將溫度升高注射速度太慢提高鎖模力低提高模溫低提高排气孔阻塞清理流道不平衡修改模具加熱不均勻修理七、成品短射(填充不足)故障原因處理方法壓力溫度速度低提高膠口位置不當調整流道太小加大進膠不平衡調整或适當使用背壓肉厚不均或太薄模溫不均重調運水排气不良加排气孔八、結合線熔融材料而道或二道以上合流的部分所形成的細線。
注塑制程异常处理程序通知生产部负责人进行处理；4.2.3如果是工艺参数或作业方法的问题，应该立即通知生产部负责人进行处理，及时纠正和预防措施；4.2.4如果是模具问题，应该立即通知模具车间进行处理；4.2.5如果是物料问题，应该立即通知采购部和质量部IQC进行处理。
5.记录与报告5.1生产部应该对制程异常进行记录，并编制异常报告，报告内容包括：异常类型、异常时间、异常原因、纠正和预防措施、责任人和处理结果等；5.2品管部QC应该对巡检发现的制程异常进行记录，并将记录传递给生产部，协助生产部进行处理；5.3模具车间和维修部应该对模具异常进行记录，并编制异常报告，报告内容包括：异常类型、异常时间、异常原因、纠正和预防措施、责任人和处理结果等；5.4采购部和质量部IQC应该对物料异常进行记录，并编制异常报告，报告内容包括：异常类型、异常时间、异常原因、纠正和预防措施、责任人和处理结果等。
6.文件管理6.1本程序由生产部负责管理和保管，每年至少进行一次评审，必要时进行修订；6.2本程序的修改必须经过生产部主管审核并报批后方可生效；6.3本程序的执行情况应该定期进行检查和评估，确保其有效性和适用性。
4.2 生产过程中的异常处理在生产过程中，如果出现任何异常情况，必须采取及时有效的措施，以确保产品质量和生产计划的顺利进行。
4.2.1 如果出现产品尺寸偏差或外观缺陷等质量问题，操作人员应立即停机，并通知注塑主管和QC到机边确认产品质量。
如果发现是注塑缺陷导致的问题，应上报主管，共同商量改善对策，直至改善其注塑缺陷为止，并通知QC到机边重新确认产品质量才能重新开机生产。
4.2.2 如果是模具损坏，无法通过调机方式解决的，应该及时上报主管。
根据产品缺陷的严重程度和方式，确认是否需要下模维修。
如果可以下模维修，应该将模具送到模具车间，并填写维修单并附上尾板。
如果因为急需完成计划无法送模维修，应该对产品进行后加工，暂时应付生产。
注塑模具各类问题原因分析及解决办法1注塑件收缩凹陷的原因分析注塑成型过程中，制品收缩凹陷是比较常见的现象。
造成这种情况的主要原因有：机台方面(1)射嘴孔太大造成融料回流而出现收缩，太小时阻力大料量不足出现收缩。
(2)锁模力不足造成飞边也会出现收缩，应检查锁模系统是否有问题。
(3)塑化量不足应选用塑化量大的机台，检查螺杆与料筒是否磨损。
模具方面(1)制件设计要使壁厚均匀，保证收缩一致。
(2)模具的冷却、加温系统要保证各部份的温度一致。
(3)浇注系统要保证通畅，阻力不能过大，如主流道、分流道、浇口的尺寸要适当，光洁度要足够，过渡区要圆弧过渡。
(4)对薄件应提高温度，保证料流畅顺，对厚壁制件应降低模温。
(5)浇口要对称开设，尽量开设在制件厚壁部位，应增加冷料井容积。
塑料方面结晶性的塑料比非结晶性塑料收缩历害，加工时要适当增加料量，或在塑料中加成换剂，以加快结晶，减少收缩凹陷。
加工方面(1)料筒温度过高，容积变化大，特别是前炉温度，对流动性差的塑料应适当提高温度、保证畅顺。
(2)注射压力、速度、背压过低、注射时间过短，使料量或密度不足而收缩压力、速度、背压过大、时间过长造成飞边而出现收缩。
(3)加料量即缓冲垫过大时消耗注射压力，过小时，料量不足。
(4)对于不要求精度的制件，在注射保压完毕，外层基本冷凝硬化而夹心部份尚柔软又能顶出的制件，及早出模，让其在空气或热水中缓慢冷却，可以使收缩凹陷平缓而不那么显眼又不影响使用。
2注塑件震纹的原因分析PS等刚性塑料制件在其浇口附近的表面，以浇口为中心的形成密集的波纹，有时称为震纹。
产生原因是熔体粘度过大而以滞流形式充模时，前端的料一接触到型腔表面便很快冷凝收缩起来，而后来的熔料又胀开已收缩的冷料继续前进过程的不断交替使料流在前进中形成了表面震纹。
解决办法(1)提高料筒温度特别是射嘴温度，还应提高模具温度。
(2)提高注射压力与速度，使其快速充模型腔。
(3)改善流道、浇口尺寸，防止阻力过大。
注塑成型不良的原因及调节方法详解No不良项目 原因 改善对策1 有条纹 树脂温度过低 提高树脂温度射出速度过快 降低射出速度模温过低 提高模温进料口位置不佳 改变进料口位置2 邹纹或表面树脂温度，模温过低 降低机筒温度，提高模温光洁度有异 射出压力不足 提高射出压力 射出速度太慢 加快射出速度进料口位置不佳 改变进料口位置，增多进料口进料口太小、太细 加大、加粗进料口脱模剂、污染、水气蒸发 改换脱模剂，清扫模具表面 设置汽体流出槽3 银条树脂的分解 降低树脂温度树脂干燥不足 充分干燥树脂树脂滞留时间过长 减少循环时间射出速度过快 降低射出速度空气混入 提高背压模温过低 提高模温射出成型机 改为带出气口样式模具出气不良 设置汽体流出槽表面污染 模具表面清扫4 进料口周围有花纹树脂温度过低 提高树脂温度，提高成型机头温度干燥不充分 充分干燥树脂射出压力过低 提高射出压力射出速度过低 加快射出速度模具 提高模温加大进料口及流道 改变进料口位置5 黑条主轴、机筒、伤痕 清扫主轴机筒、换轴滞留时间过长 射出机筒内树脂机筒温度过高 降低机筒温度射出速度过快 降低射出速度轴转速快烧焦 降低转速，降低背压6 烧焦空气混入 安装出气口装置 设置汽体流出槽射出速度过快 降低射出速度7 云纹、光泽不良树脂过热 降低机筒温度成型材料干燥不足 充分干燥、改变干燥方式模温过低 提高模温机筒温度过高、过低 调节机筒温度脱模剂过多 减少脱模剂8 色差、混色颜料染料分散不良 改变树脂，着色剂成型机筒温度过高、过低 调节机筒温度可塑化不良 降低轴转速，提高背压树脂的分解 降低温度，循环时间缩短成型机清扫不良 彻底清扫前产品留在机内材料冷却时间过短 延长冷却时间进料口位置不佳 修正进料口位置分散剂、扩散剂 不能加入对该树脂不适合的添加剂等9 透明料混浊材料干燥不足，异物混入 充分干燥材料、变更材料树脂温度过高、过低 调节树脂温度滞留时间过长 成型材料滞留时间减短机筒温度过高 降低机筒温度添加剂、脱模剂过多 确认添加剂的适合性，减少脱模剂 10 气泡成型材料的分解 降低成型温度材料干燥不足 充分干燥材料树脂带温过长 修正机筒内主轴进料行程射出压力过低 提高射出压力保压过低 提高保压背压过低 提高背压射出速度过慢 提高射出速度背压过大 背压降低模温过高、过低 调节模温料斗下端冷却不足 注意改善料斗下端的冷却成型机 改为带出气口样式11 杂质、异物成型机、料斗、干燥机清扫不良 充分清扫成型机、料斗、干燥机材料 周围环境有尘埃 用塑胶将材料部分隔开材料输送管清扫不良 清扫材料输送管模具生锈 模具清扫材料不良 改换材料12 剥离不同材料混入 调节材料断裂 树脂温度过低 提高树脂温度模温过低 提高模温材料使用不适、缓冷不足 更变材料、改变缓冷条件13 裂纹干燥条件不良 按树脂种类决定干燥条件树脂温度过低 提高树脂温度模温过低 提高模温射出压力过高 降低射出压力保压压力过高 降低保压压力保压时间太长 减少保压时间坡度不足 增加坡度顶针位置不良 调节顶针位置顶针数量少 增加顶针数量脱模剂不足 增加脱模剂14 脆弱成型材料不适 改变成型材料强度不够 不同材料，粉碎材料混入 调节材料质量 干燥不适度 按材料选择干燥条件树脂温度过高 降低树脂温度树脂温度不适当 成型温度调节滞留时间过长 缩短滞留时间可塑化不良 成型温度轴转速、背压调整射出压力不适当 射出压力调节保压压力过低 提高保压压力射出速度不适当 射出速度调节冷却时间过短 延长冷却时间模温 调节模温模具强度不足 修理模具 进料口不良、数量不足 改变进料口位置，增加进料口数量后处理 采用缓冷方式15 尺寸不均材料流动性 调节成型温度有大有小 材料吸湿充分干燥材料射出压力过低 调节射出压力保压过低、过短 调节保压的压力和时间冷却时间过短 延长冷却时间背压过低 选择适当背压模温不适 调节模温模具关合力过少 提高模具关合力模具强度不足 修理模具，增加强度进料口位置不适当 改变进料口位置进料口数量少 增加进料口数量16 变形成型材料流动性不足 提高树脂温度收缩率过大 改提收缩率小的树脂射出压力过高 降低射出压力冷却时间短 延长冷却时间，使用冷却模具模温 使各部位得到冷却，改善模具17 凸凹不规则工程塑料较多如PA、PET等 注意改善料斗下的冷却料斗侧温度过高 降低料斗下机筒温度背压过高 调低背压，固定停止时间再生材料不良 尽量将再生材料打碎 用筛子除去粉末 祛除含0.2mm以下厚度胶片的部分玻纤强化颗粒使用2.5mm -3.5mm长度的玻纤材料18 毛边、飞刺树脂流动性太快 降低成型温度、改变成型材料射出压力过高 降低射出压力保压太慢 快速保压模具关合力不良 提高模具关合力模具强度不足 修理模具模具表面不光滑 修理模具19 多边树脂流动性过剩 降低树脂温度 改变成型材料射出压力过高 降低射出压力 快速加入保压模具关合力不足 提高模具关合力模具不良 模具强度不足 分割面密封不良20 胡须树脂成型收缩率大 改变成型材料树脂温度高 降低树脂温度射出压力过低 提高射出压力保压压力低 提高保压压力射出速度过低 加快射出速度模具 降低胡须发生侧模温 扩大模具进料口、加粗料流道改善进料口位置，壁厚均一模温过高 降低模温21 缺边树脂流动性不足 提高树脂温度 改变成型材料射出压力过低 提高射出压力保压压力低 慢速加入保压 提高保压压力射出速度过慢 增加射出进入速度计量投量不足 增加计量设定值主轴不适合 使用带防止逆流功能的主轴模具 扩大模具进料口 加粗材料流道。
注塑成型常见不良及对策第一节填充不足（缺注）现象说明：没有形成完整的产品形状，或某些部分有凹陷.邹纹的现象. 直接产生原因，塑料充填不充分。
1. 导致因素模具：1.模具排气不良，2.有堵作CA V脱落，3.模具模温偏低。
材料：1.材料混有异物，2.或混料，3.材料比例有变。
设备：1.逆流环破裂、破损或射嘴堵有异物，2.机筒温度异常，3.温调机异常。
工艺：1.射出压力偏小、2.计量位置不足，3.保压力偏小等。
2、对策模具：模芯清洗.清除堆积排气道废气，固化物.加开排气槽、加大注口，提高模具温度。
材料：螺杆清洗、干燥机清扫、粉碎机清扫，材料配比保持稳定3、设备：异常时及时修复。
4、工艺：A速度：提高射出速度。
B压力：提高射出压力、保压压力、适当降低锁模力。
C温度：适当提高机筒温度、升高模具温度。
D时间：适当加长保压时间。
E位置：适当加大计量位置，前移切换位置。
5、预防A、产前模具分解清洗，产后及时防锈保养，生产过程中定时清洗。
B、现场异常处理必须防止金属物掉入螺杆。
C、材料管理操作，不可混料。
D、模具温度、成形条件定时点检。
第二章飞边现象说明：产品外围或内围形成薄膜状、超出完整产品形状。
产生原因：塑料充填过多或模芯缺损、配合间隙大、模芯腐蚀而造成。
1、飞边形成：A、模具本身（设计）缺陷产生飞边。
如：本司“408”B、型修后，配合间隙大，导致飞边。
2、正常量产出现飞边，主要有以下几点：A、材料干燥不充分，导致飞边。
B、产品压模，二次成形造成飞边。
如：本司PDIC BASE，产品压模，合模面受损，导致飞边。
C、模芯腐蚀，清洗后导致飞边。
如：82机种890产品。
D、模芯进胶：如本司“389”柱子合模线飞边（进胶造成）E、粉末、拉丝二次成形导致飞边，主要表现在二分模。
如：818F、混料：因材料流动指数变异导致飞边。
如90混有900P等G、材料比例（原：再）：变更导致飞边。
H、设备异常：如计量不稳定，机筒温度异升高，模温升高。
