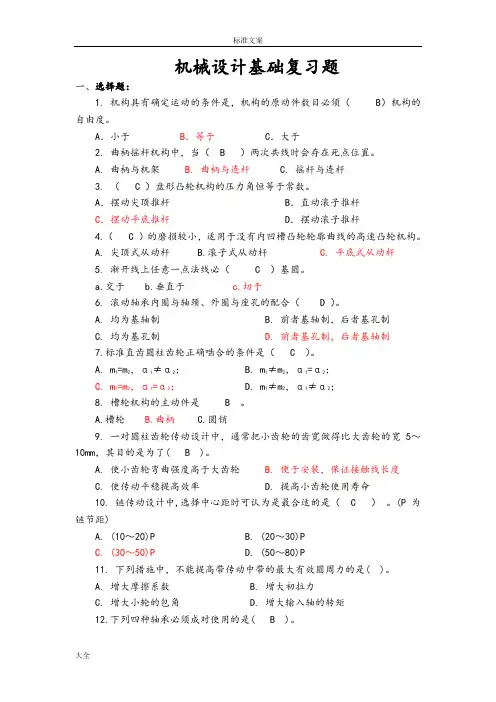

《机械设计基础》复习题

  • 格式:doc
  • 大小:664.00 KB
  • 文档页数:12

- 1 -
一、计算下图所示机构的自由度,并判断该机构的运动是否确定(如有复合铰链、局部
自由度和虚约束需指出其所在位置:
图a 图b
图a 图b
二、画出下列图所示各机械的传动角和压力角。

图中标注箭头的构件为原动件
三、计算题:
1.根据图中各杆的尺寸,分别判断两种机构是何种类型,要求有分析计算过程。

班级 考号 姓名 景德镇陶瓷学院试卷专用
A
B
C
D
E
F G
第2题图a 第2题图b
2.图示a为一偏置直动从动件盘形凸轮机构。

已知AB段为凸轮的推程廓线,试在图上标
注推程运动角Φ
图a 图b
3.上图示b为一偏置直动从动件盘形凸轮机构。

已知凸轮是一个以C为圆心的圆盘,试求轮廓上D点与尖顶接触时的压力角,并作图表示
4.试比较正常齿制渐开线标准直齿圆柱齿轮的基圆和齿根圆,在什么条件下基圆大于齿根圆?什么条件下基圆小于齿根圆?
5.已知一正常齿制渐开线标准直齿圆柱齿轮αа=200,m=5,z=40,试分别求出分度圆、基圆、齿顶圆上渐开线齿廓的曲率半径和压力角
6.在下图a中示双级蜗轮传动中,已知右旋蜗杆1的转向如图示,试判断蜗轮2和蜗轮3的转向,用箭头表示
图a 图b
7.在上图b示轮系中,已知Z1=15、Z2=25、Z2'=15,Z3 =30,Z3'=15, Z4=30, Z4'=2(右旋), Z5'=20(m=4mm), Z5=60,若n1=500r/min,求齿条6线速度V的大小和方向。

8.在图c中钟表传动示意图中,E为擒纵轮,N为发条盘,S、M、H分别为秒针、分针、时针。

设Z1=72、Z2=12、,Z3 =64,, Z4=8, Z6=8, Z7= 60,Z8=6, Z9=8, Z10= 24,Z11=6 ,Z12=24 ,求秒针与分针的传动比ism=和分针与时针的传动比。

- 2 -。
