《机械基础》自测题及答案
一、 名词解释
1.机械：机器、机械设备和机械工具的统称。
2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。
3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。
4.构件：由若干零件组成，能独立完成某种运动的单元
5.零件：构成机械的最小单元，也是制造的最小单元。
9.运动副：构件之间的接触和约束，称为运动副。
10.低副：两个构件之间为面接触形成的运动副。
11.高副：两个构件之间以点或线接触形成的运动副。
49.自锁：当主动力位于摩擦锥范围内，不论主动力增加多少，正压力和磨擦力的合力与主动力始终处于平衡状态，而不会产生滑动，这种现象称为自锁。
59.凸轮基圆：凸轮轮廓曲线的最小半径所作的圆。
61.间歇运动机构：指专用于产生从动件间歇运动的机构。
63.打滑：由于张紧不足，摩擦面有润滑油，过载而松弛等原因，使带在带轮上打滑而不能传递动力。
74.液压传动：是利用液体作为工作介质；利用液体压力传递运动和动力的一种传动方式。
76.螺纹公称直径：螺纹大径。
77.心轴：只承受弯矩不承受扭矩的轴称为心轴。
78.传动轴：仅传递扭矩的轴称为传动轴。
79.转轴：同时承受弯矩和扭矩的轴称为转轴。 80.轴承的接触角：滚动体与外圈滚道接触点的法线与轴承回转半径之间的夹角称为接触角。
二、 填空题
1. 机械是 机器 、机械设备 和 机械工具 的总称。
2. 在传递相同功率下，轴的转速越高，轴的转矩就越小。
11. 在铰链四杆机构中，与机架相连的杆称为连架杆，其中作整周转动的杆称为曲柄，作往复摆动的杆称为摇杆，而不与机架相连的杆称为连杆。
12. 凸轮机构的基圆是指以凸轮轮廓曲线的最小半径作的圆。
13. 凸轮机构主要由凸轮、从动件和机架三个基本构件组成。

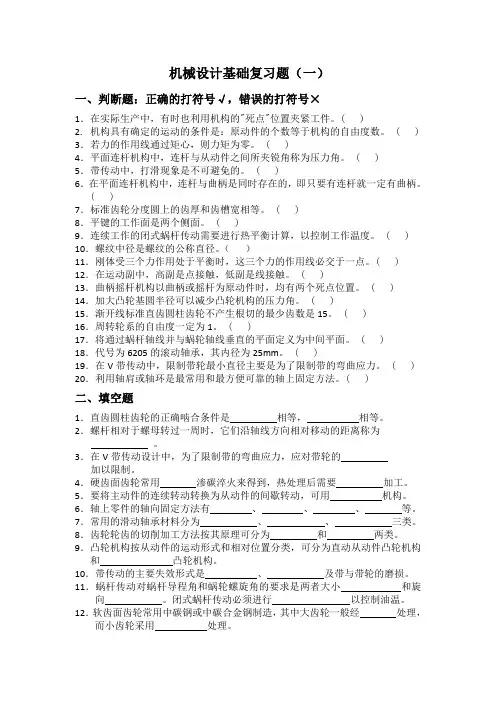

机械设计基础复习题（一）
一、判断题：正确的打符号√，错误的打符号×
1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。( )
2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。 ( )
3．若力的作用线通过矩心，则力矩为零。 ( )
4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。 ( )
5．带传动中，打滑现象是不可避免的。 ( )
6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )
7．标准齿轮分度圆上的齿厚和齿槽宽相等。 ( )
8．平键的工作面是两个侧面。 ( )
9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。 ( )
10．螺纹中径是螺纹的公称直径。（ ）
11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。( )
12．在运动副中，高副是点接触，低副是线接触。 ( )
13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。 ( )
14．加大凸轮基圆半径可以减少凸轮机构的压力角。 ( )
15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。 ( )
16．周转轮系的自由度一定为1。 ( )
17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。 ( )
18．代号为6205的滚动轴承，其内径为25mm。 ( )
19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。 ( )
20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。( )
二、填空题
1．直齿圆柱齿轮的正确啮合条件是
相等，
相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为
。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的
一、填空题
1、机器是执行机械传动的装置，用于变换和传递能量、物料、信息。
2、两构件通过面接触组成的运动副称为低副。
3、凸轮机构分类时，按从动件的型式分为尖端、滚子、平底、球面。
4、蜗杆传动的正确啮合条件是mx1=mt2=m; ax1=at2=a。
5、传动时所有齿轮的轴线固定不动，这种轮系称为定轴轮系。
6、机械零件丧失规定的功能，称为失效。
7、载荷系数与名义载荷的乘积，称为计算载荷。
8、齿轮因严重过载和冲击载荷而引起的突然折断，成为过载折断。
9、带与带轮接触弧所对的中心角称为包角。
10、按轴线的形状，轴可分为直轴、曲轴。
11、轴瓦的主要失效形式是磨损和胶合当强度不足时也可能出现疲劳破坏。
12、滚动轴承的失效形式主要有疲劳点蚀、塑性变形、磨损。
13、闭式传动软齿面齿轮的主要失效形式是疲劳点蚀和接触疲劳，通常按接触疲劳强度设计，用弯曲疲劳强度校核。而闭式传动硬齿面齿轮的主要失效形式是轮齿折断和齿面疲劳点蚀，通常按齿根弯曲疲劳强度设计，用齿面接触疲劳强度校核。
14、按照用途的不同，机器可分为动力机器、工作机器和信息机器。
15、两构件通过点或线接触而组成的运动副称为高副。
16、凡牙型、大径和螺矩等都符合国家标准的螺纹，称为标准螺纹。
17、普通圆锥销以小头直径作为公称直径。 18、普通V带标记为：B1600GB11544—97的含义为基准长度为1600mm的B型普通V带。
19、链传动的主要失效形式有链条疲劳破坏、铰链磨损、铰链胶合和链条拉断。
20、直齿圆柱齿轮的正确啮合条件为m1=m2=m; a1=a2=a。
21、蜗杆传动的主要失效形式是胶合和齿面磨损。
22、滑动轴承润滑的目的主要是为了降低摩擦和减小磨损。
23、滚动轴承保管的关键问题是防锈。
24、轴的常用材料是碳素钢和合金钢。
25、滑块四杆机构包括导杆机构、曲柄滑块机构、摇杆机构、定块机构。
26、轴按其承受载荷类型不同，可分为心轴、传动轴和转轴，按其轴线情况可分为曲轴和直轴。
.
. 机械设计基础复习题
一、填空题
3.零件是 制造 的基本单元，构件是 运动 的基本单元。
4.普通平键的工作面是 侧面 ，其剖面尺寸按 轴径d 选取，其长度根据 轮毂宽度
决定。
5. 轴承6210，其类型是 深沟球 轴承，内径是 50 mm。
6. 曲柄摇杆机构的行程速比系数K的大小取决于 极位夹角θ ，K值越大，机构的 急回 特性越显著。
8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ，机构传动性能愈好。
11.平面四杆机构有三种基本形式，即 曲柄摇杆
机构， 双曲柄
机构和 双摇杆
机构。
12.曲柄摇杆机构产生“死点”位置的条件是，摇杆为 主动 件，曲柄为 从动 件。
14.普通平键联接传递动力是靠__侧__面。
15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击，引起机构强烈的振动。
16.螺纹连接防松，按其防松原理可分为 摩擦 防松、 机械 防松和 永久 防松。
18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。
23.螺纹联接的基本类型有 螺栓联接 、 双头螺柱联接 、 螺钉连接 和紧定螺钉联接。
24. 齿轮最常用的齿廓曲线是 渐开线
27．曲柄摇杆机构的行程速比系数K的大小取决于 极位夹角θ 。
28. 螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦 防松，而止动垫片防松属_ 机械 防松。
29．一对渐开线直齿圆柱齿轮的正确啮合条件是 m1=m2，α1=α2
。
30.按轴的受载情况来分，同时传递转矩和承受弯矩的轴是 转 轴；只承受弯矩不传递转矩的轴是 心 轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是 传动 轴。
34．在铰链四杆机构中，存在曲柄的必要条件是 最短杆与最长杆长度之和小于或等于其余两杆长度之和 和 最短杆或其相邻杆为机架 。
