三一履带吊性能表

SCC550C履带起重机

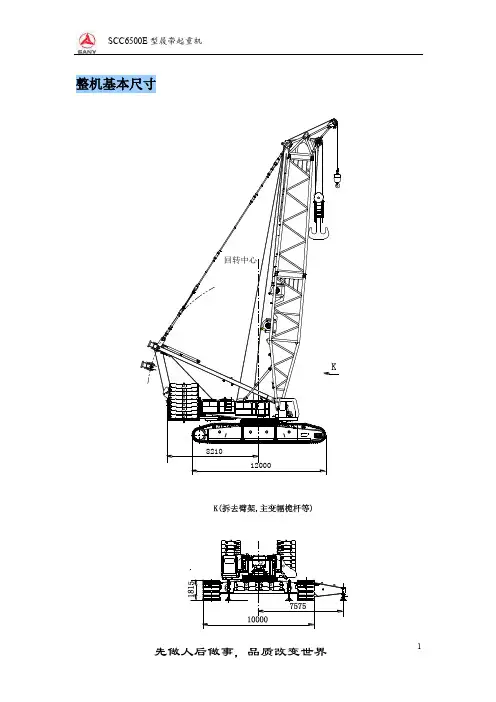

整机基本尺寸
主要技术特点
主要性能参数表
运输尺寸
吊装示意图
设备简介
上车
下车
作业设备
安全装置
工况组合
工况组合
主臂H工况
固定副臂FJ工况
SANY CRAWLER CRANE SCC550C 整机基本尺寸
SANY CRAWLER CRANE SCC550C 运输尺寸主要性能参数表
SANY CRAWLER CRANE SCC550C
长(L) 1.64m 宽(B) 0.65m 高(H) 0.39m 重量 0.7t
运输尺寸
长(L) 3.11m 宽(B) 0.6m 高(H) 0.55m 重量 0.
1t 运输尺寸
SANY CRAWLER CRANE SCC550C
SANY CRAWLER CRANE SCC550C 上车部分
SANY CRAWLER CRANE SCC550C
下车部分
安全装置
工况组合
80°
70°60°
0.9
5
10
15
20
25
30
34
工 作 幅 度 (m)
H工况主臂载荷表
H工况主臂载荷表
H工况主臂载荷表固定副臂FJ工况
FJ工况作业范围图FJ工况副臂载荷表
00.95101520253034
工 作 幅 度 (m)
FJ工况副臂载荷表
FJ工况副臂载荷表
Notes FJ工况副臂载荷表。

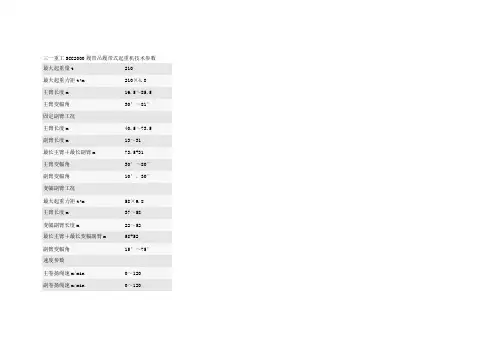

三一重工SCC2000履带吊履带式起重机技术参数最大起重量t 210
最大起重力矩t•m210×4.8
主臂长度m 16.5～85.5 主臂变幅角30°～81°固定副臂工况
主臂长度m 40.5～73.5 副臂长度m 13～31
最长主臂＋最长副臂m 73.5+31
主臂变幅角30°～80°副臂变幅角10°，30°变幅副臂工况
最大起重力矩t•m58×9.8
主臂长度m 37～58
变幅副臂长度m 22～52
最长主臂＋最长变幅副臂m 58+52
副臂变幅角15°～75°速度参数
主卷扬绳速m/min 0～120
副卷扬绳速m/min 0～120
主变幅卷扬绳速m/min (0～26)×2
副变幅卷扬绳速m/min 0～25
回转速度rpm 1.35
行走速度km/h 0.65/1.3（双速）爬坡能力% 30
发动机
输出功率kW 242
发动机额定输转速rpm 2100
运输参数
整机重量(基本臂、200t吊钩)t 210
配重t 80+20
最大单件运输重量t 45
运输尺寸（长×宽×高）mm 12200×3420×3670接地比压(基本臂、200t吊钩)MPa 0.11。

250吨履带吊性能表三一SCC2500 三一ＳＣＣ２５００－２５０吨履带吊外形尺寸催(m) (m)注释：表中40%灰度填充的斜体数值表示带标准配重及附加配重的工况,粗框内灰色填充部分表示载荷值是由强度决定的。

说明：1.实际起重量是表中的额定起重量减去起重吊钩、钢丝绳及所有吊具之后的数值；2.表中所示额定起重量是在水平坚硬地面、重物被缓慢平稳吊起、非行走吊重工作时的值。

3.额定载荷在倾翻载荷的75%以内。

注释：表中40%灰度填充的斜体数值表示带标准配重及附加配重的工况,粗框内灰色填充部分表示载荷值是由强度决定的。

说明：1.实际起重量是表中的额定起重量减去起重吊钩、钢丝绳及所有吊具之后的数值；2.表中所示额定起重量是在水平坚硬地面、重物被缓慢平稳吊起、非行走吊重工作时的值。

3.额定载荷在倾翻载荷的75%以内。

主臂Ｈ工况起重性能注释：表中40%灰度填充的斜体数值表示带标准配重及附加配重的工况,粗框内灰色填充部分表示载荷值是由强度决定的。

说明：1.实际起重量是表中的额定起重量减去起重吊钩、钢丝绳及所有吊具之后的数值；非行走吊重工作时的值。

3.额定载荷在倾翻载荷的75%以内。

注释：表中40%灰度填充的斜体数值表示带标准配重及附加配重的工况,粗框内灰色填充部分表示载荷值是由强度决定的。

说明：1.实际起重量是表中的额定起重量减去起重吊钩、钢丝绳及所有吊具之后的数值；非行走吊重工作时的值。

3.额定载荷在倾翻载荷的75%以内。

催(m)(m)注释：表中40%灰度填充的斜体数值表示带标准配重及附加配重的工况，粗框内灰色填充部分表示载荷值是由强度决定的。

说明：1.实际起重量是表中的额定起重量减去起重吊钩、钢丝绳及所有吊具之后的数值；2.表中所示额定起重量是在水平坚硬地面、重物被缓慢平稳吊起、非行走吊重工作时的值。

3.额定载荷在倾翻载荷的75%以内。

注释：表中40%灰度填充的斜体数值表示带标准配重及附加配重的工况，粗框内灰色填充部分表示载荷值是由强度决定的。

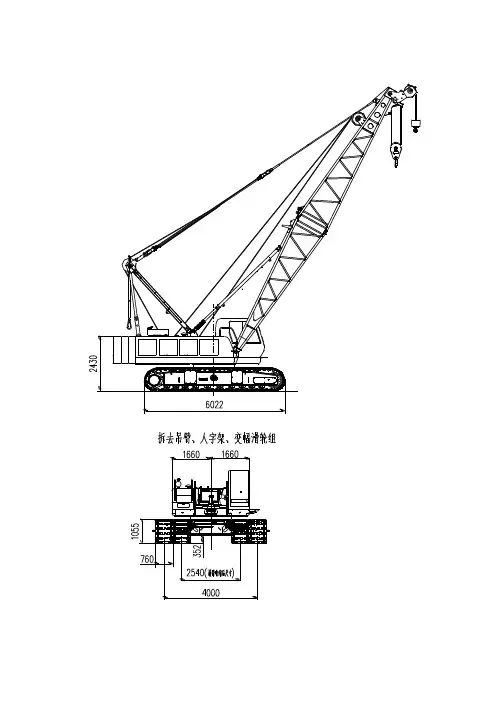

图2-1起重机外形尺寸表2-1 主要技术性能参数表
表2-2 主臂起重性能表单位：t
表2-2续主臂起重性能表单位：t
表2-3 固定副臂起重性能单位：
对表2-2、2-3中起重量的说明：
1)表中额定起重量所表示的数值，指在给定的臂架长度、幅度条件下，在坚实、
平坦（作业过程中不得下陷）、坡度不得大于1%的地面上本机所能保证的最大起重量，严禁超过该起重量作业，另外作业者须视各种不良条件（例如地面松软或不平、各种水平条件、风力、侧面负荷、摆动作用、多台起重机合力起吊）限制或降低起重机的起重量；
2)表中所列额定起重量包括吊钩和吊具的重量；
3)表中的工作幅度是指吊重后吊钩铅垂线到回转中心的水平距离，包括吊臂的
变形量在内的实际值；
4)表中没有列出额定值的空白区，表示不准将起重机用于该区所对应的条件；
5)使用主臂时可以配置臂端单滑轮机构；
6)臂端单滑轮机构的最大起重量（包括吊钩、吊具和起升钢丝绳）不准超过6.5t，
性能表中的额定起重量小于6.5t时按性能表起吊；
7)臂端单滑轮的最大幅度，不允许超过所对应的起重机主臂的最大幅度。

臂端
单滑轮的最小幅度，由处于最小幅度时的等值主臂倾角确定；
8)允许起重机在不大于9.8m/s风速的情况下作业；
9）主钩和臂端单滑轮的吊钩不允许同时使用；
10)吊钩共三种，70t、30t和8t，8t吊钩用于副臂工况和臂端单滑轮，吊钩重量如下：
表2-4
11) 表2-5中倍率是根据该臂长的最大起重量给的，可根据实际起重量按下表选
择倍率、吊钩：表2-5
图2-2a 主臂作业范围
图2-2b 固定副臂（10°安装角）作业范围。

QUY80履带起重机简介一、概述QUY80履带起重机是在我公司多年的履带吊生产经验的基础上，为满足市场需求，完善履带吊产品系列而设计的产品。

该产品起重性能优越，可带载行驶，360°全回转作业，伸缩式履带。

主臂长13～58m，固定副臂长9～18m。

二、产品主要性能指标1.最大额定起重量：主臂工况： 80t/13m臂长/4m幅度副臂工况： 6t/52m主臂+13.5m固定副臂/16m幅度2.最大起重力矩： 344t.m3.主臂长度：基本型主臂13～58 m 变幅角度：-3～80°4.副臂长度： 9～18 m（主臂在37～52m安装副臂）安装角度：10°，30 °5.起升机构单绳速度：120 m/min（空载、第四层）6.主臂变幅机构单绳速度：57 m/min（第四层）7.爬坡能力：30％8.回转速度：0～2 r/min9.行走速度：0～1 km/h10.平均接地比压：0.087 MPa11.发动机额定输出功率：200kW/2300rpm12.基本臂状态整机质量：80t(主吊钩，13米臂)13.运输状态单件最大质量：45t（拆掉履带梁28t）14.运输状态单件(主机)最大尺寸（长×宽×高）: 8420mm×3400 mm×3485 mm15.履带中心距：4.05 m（收缩时2.55m）履带接地长度：5.37 m三、产品特点及亮点1、开式泵控变量系统，恒功率控制；回转为闭式系统，微动性能好，动作平稳可靠，有效利用发动机功率。

2、高强材料、空间桁架式臂架，重量轻，承载能力高。

通过不同臂节的组合，主臂长度可达58米，49米主臂时可安装18米副臂, 52米主臂时可安装13.5米副臂。

3、接地比压小，转弯半径小，可适应恶劣地面。

4、黑匣子功能，有效地监测有关作业状态参数，以便故障分析和处理。

5、变幅采用拉索式，结构简单。

6、该产品配置电喷环保型的发动机，达到欧洲工程机械Ⅱ号排放标准。
