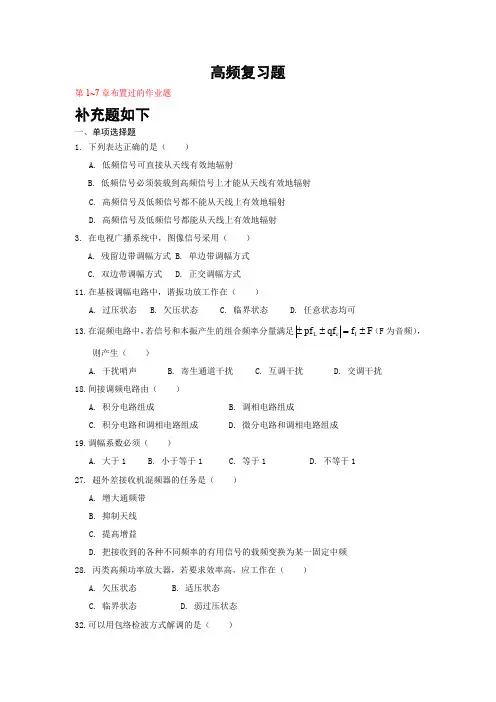

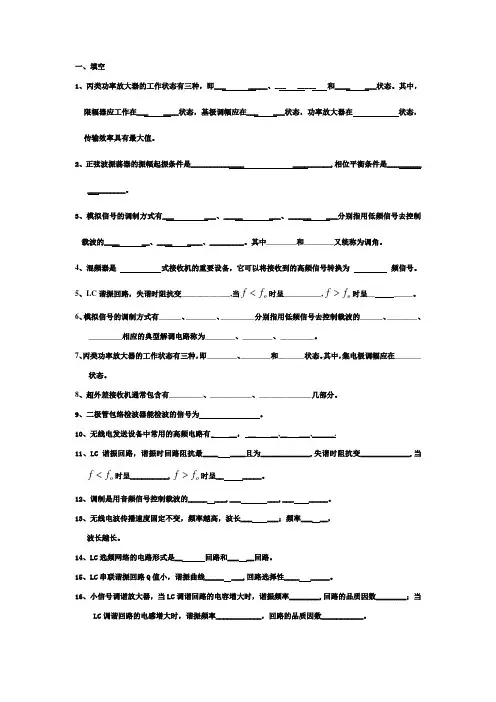

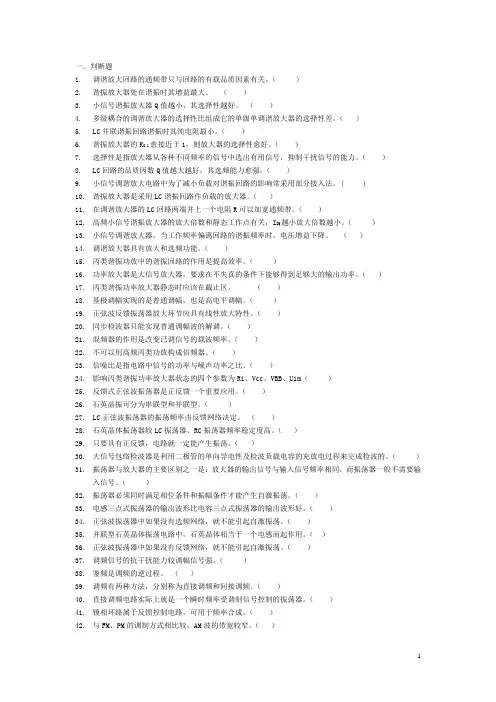

1.两级相同的单回路谐振放大器，其交流电路如下图所示，测晶体管的Y参数为Y ie=(1.2+j4.3)mS，Y re=(–0.15–j0.5)mS，Y fe=(44–j22)mS， Y oe=(0.4+j0.8)mS，N12=5匝，N23=2匝，N45=3匝，外接电容C=18PF，中心频率f0=34.75MHz，Q0=60。
若要使通频带宽度B≥6.5MHz，试问需要外接多大的并联电阻？并计算第一级的谐振电压增益A v0。
2.已知某振荡器的电路如下图所示，L c是扼流圈，设L＝1.5μH，振荡频率为49.5MHz，试求：（1）说明各元件的作用；
（2）画出交流等效电路；
（3）求C
的大小（忽略管子极间电容的影响）；
4
（4）若电路不起振应如何解决？
3.下图所示振荡电路的振荡频率f0=50 MHz，画出其交流等效电路，并求回路电感L。
4.已知已调幅信号的频谱图如图所示。
（1）写出已调信号电压的数学表达式；
（2）计算在单位电阻上消耗的边带功率、总功率，以及已调波的频带宽度。
5. 有两个已调波电压，其表达式分别为
v 1 (t) = 2 cos100πt+0.1 cos90πt+0.1 cos110πt (V)
v 2 (t) = 0.1 cos90πt + 0.1 cos110πt (V)
问v 1 (t)、v 2 (t) 各为何种已调波？分别计算其消耗在单位电阻上的边频功率、平均总功率
及频谱宽度。
6. 有两路低频调制信号t t v t t v 21cos )(,cos )(21Ω=Ω=ΩΩ分别对同一载波t 0cos ω调幅。
现要求由上边带传输调制信号1Ωv ，而由下边带传输调制信号2Ωv （即实现“正交调制”），画出用移相法实现这种调制所要求的电路框图。
7. 画出用乘法器实现调幅、混频和同步检波的原理框图，指出他们的异同点。
8. 如下图所示（a ）（b ）均为晶体振荡器，J T1的标称频率为10MHz ，J T2的标称频率为25MHz 。
（1）请分别画出两个振荡器的交流振荡电路，说明晶体在电路中的作用；
（2）并计算振荡器的工作频率和反馈系数。
9. 有一单调谐放大器，其交流等效电路如图所示，已知管子BG1的fe y =35mS ，其接入系数
3
1,2121==p p ，在工作频率时测出谐振电压增益为50倍，通频带为10KHz ，求： （1）为使BG1放大器的谐振电压增益不超过稳定电压增益(Av 0)S =35，应在回路上并联多大的
电阻R ？
（2）回路并联R 后，放大器的通频带是多少？
10.有一晶体振荡器如下图所示，晶体标称频率为8MHz 。
求
（1）画出该电路的交流等效电路，并指出振荡电路的形式。
（2）求振荡器的振荡频率f 0，若将J T 换成标称频率为2MHz 的晶体，电路能否起振？为什么？
（3）指出电路上采取的稳频措施。
11.在下图所示的电路中，f 0=30MHz ，C =20pF ，Q 0=60，外接阻尼电阻R 1=Ωk 10，R s =Ωk 5.2，R L =830Ω，C s =9pF ，C L =12pF ，p 1=0.4，p 2=0.23，求：
（1）回路电感L 和通频带B ；
（2）若把R 1去掉但仍要保持上边求得的B ，问接入系数p 1、p 2应加大还是减小？为保持f 0，电容C 怎样修改？ （3）若i s （t ）=10t ωcos 2（mA ）,当不考虑R s ，R 1，R L 时，求谐振时电感L 上电流i L （t ）
的有效值。
12.若调制信号为)(102cos 2.0)(3V t t v ⨯=Ωπ，将其对频率为20MHz ，振幅为2V 的载波信号调幅（K a =1）。
试写出该调幅波的数学表达式，若将信号经过如图所示检波器后加到一个峰值包络检波器上，检波器的电压传输系数K d =0.8，试写出检波器输出电压的表达式，并画出波形。
13.已知调制信号t V t v Ω=ΩΩcos )(，载波)(cos )(0000Ω>>=ωωt V t v ，调幅度为m a ，调频指数为m f ，试分别写出载波被抑制的调幅波、单边带信号、调频波的数学表达式，并画出所对应的波形和频谱图，指出哪些是线性频率变换？哪些是非线性的频率变换。
14.有一峰值包络检波器，其电路图如下所示。
问：
(1)该电路对什么信号解调？
(2)在什么情况下会产生负峰切割失真，画出与输入所对应的失真输出波形。
(3)当负载R L 增加时，问检波器的等效输入电阻和传输系数如何变化？为什么？
(4)若 )(10cos )105cos 2.01(473V t t v i ⨯+=，8.0=d K ，Ω=k R 10，Ω=K R L 2，试求输出电压Ωv 。
