总谐波畸变率标准及术语

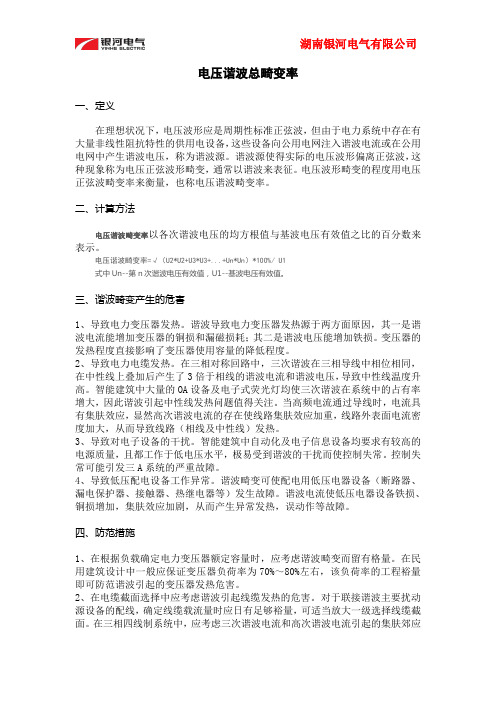

电压谐波总畸变率一、定义在理想状况下，电压波形应是周期性标准正弦波，但由于电力系统中存在有大量非线性阻抗特性的供用电设备，这些设备向公用电网注入谐波电流或在公用电网中产生谐波电压，称为谐波源。

谐波源使得实际的电压波形偏离正弦波，这种现象称为电压正弦波形畸变，通常以谐波来表征。

电压波形畸变的程度用电压正弦波畸变率来衡量，也称电压谐波畸变率。

二、计算方法电压谐波畸变率以各次谐波电压的均方根值与基波电压有效值之比的百分数来表示。

电压谐波畸变率=√（U2*U2+U3*U3+...+Un*Un）*100%/U1式中Un--第n次谐波电压有效值，U1--基波电压有效值。

三、谐波畸变产生的危害1、导致电力变压器发热。

谐波导致电力变压器发热源于两方面原因，其一是谐波电流能增加变压器的铜损和漏磁损耗；其二是谐波电压能增加铁损。

变压器的发热程度直接影响了变压器使用容量的降低程度。

2、导致电力电缆发热。

在三相对称回路中，三次谐波在三相导线中相位相同，在中性线上叠加后产生了3倍于相线的谐波电流和谐波电压，导致中性线温度升高。

智能建筑中大量的OA设备及电子式荧光灯均使三次谐波在系统中的占有率增大，因此谐波引起中性线发热问题值得关注。

当高频电流通过导线时，电流具有集肤效应，显然高次谐波电流的存在使线路集肤效应加重，线路外表面电流密度加大，从而导致线路（相线及中性线）发热。

3、导致对电子设备的干扰。

智能建筑中自动化及电子信息设备均要求有较高的电源质量，且都工作于低电压水平，极易受到谐波的干扰而使控制失常。

控制失常可能引发三A系统的严重故障。

4、导致低压配电设备工作异常。

谐波畸变可使配电用低压电器设备（断路器、漏电保护器、接触器、热继电器等）发生故障。

谐波电流使低压电器设备铁损、铜损增加，集肤效应加剧，从而产生异常发热，误动作等故障。

四、防范措施1、在根据负载确定电力变压器额定容量时，应考虑谐波畸变而留有格量。

在民用建筑设计中一般应保证变压器负荷率为70%～80%左右，该负荷率的工程裕量即可防范谐波引起的变压器发热危害。

总谐波畸变率total harmonic distortion (THD)周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示)。

电压总谐波畸变率以THDu 表示电流总谐波畸变率以THDi 表示。

THD一般指的是以2次~39次谐波总量与基波的百分比，再高次的谐波因绝对值太小而忽略不计。

电能质量公用电网谐波时间: 2003-12-22 13:08:44中华人民共和国国家标准电能质量公用电网谐波GB/T 14549 93Quality of electric energy supplyHarmonics in public supply network国家技术监督局1993-07-31 批准1994-03-01 实施1 主题内容与适用范围本标准规定了公用电网谐波的允许值及其测试方法本标准适用于交流额定频率为50Hz 标称电压110kV 及以下的公用电网标称电压为220kV 的公用电网可参照110kV 执行本标准不适用于暂态现象和短时间谐波2 引用标准GB 156 额定电压3 术语3.1 公共连接点point of common coupling用户接入公用电网的连接处3.2 谐波测量点harmonic measurement points对电网和用户的谐波进行测量之处3.3 基波(分量) fundamental (component)对周期性交流量进行付立叶级数分解得到的频率与工频相同的分量3.4 谐波(分量) harmonic (component)对周期性交流量进行付立叶级数分解得到频率为基波频率大于1 整数倍的分量3.5 谐波次数(h) harmonic order(h)谐波频率与基波频率的整数比3.6 谐波含量(电压或电流) harmonic content (for voltage or current)从周期性交流量中减去基波分量后所得的量3.7 谐波含有率harmonic ratio (HR)周期性交流量中含有的第h 次谐波分量的方均根值与基波分量的方均根值之比(用百分数表示)第h 次谐波电压含有率以HRUh 表示第h 次谐波电流含有率以HRIh 表示3.8 总谐波畸变率total harmonic distortion (THD)周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示) 电压总谐波畸变率以THDu 表示电流总谐波畸变率以THDi 表示3.9 谐波源harmonic source。

谐波判定标准中c1 和c2的区别
谐波判定标准中的C1和C2是用来衡量电网中谐波水平的参数。

C1是指电压谐波总畸变率，而C2是指电流谐波总畸变率。

首先，让我们来看C1。

电压谐波总畸变率（C1）是用来评估电
网中谐波电压的程度。

它是通过测量各个谐波分量的有效值并将其
与基波电压的有效值进行比较得出的。

C1的计算通常是将各个谐波
电压的有效值的平方和开根号，然后除以基波电压的有效值，最后
乘以100%。

这个值给出了电网中电压谐波的程度，对于电力系统来说，高电压谐波总畸变率可能会导致设备损坏和系统不稳定。

接下来，我们来看C2。

电流谐波总畸变率（C2）用于评估电网
中谐波电流的程度。

它的计算方式与C1类似，通过测量各个谐波分
量的有效值并将其与基波电流的有效值进行比较得出。

C2的计算也
是将各个谐波电流的有效值的平方和开根号，然后除以基波电流的
有效值，最后乘以100%。

高电流谐波总畸变率可能会导致线路过载、设备过热等问题。

因此，C1和C2的区别在于它们分别用于评估电网中的电压谐
波和电流谐波的程度。

通过监测和评估C1和C2的数值，电力系统
运营人员可以及时发现并解决谐波问题，确保电网的安全稳定运行。

总谐波畸变率tdd-概述说明以及解释1.引言1.1 概述总谐波畸变率（Total Harmonic Distortion Rate，简称THD）是衡量电力系统中各次谐波大小的一个重要指标。

谐波是指除了基波（电源频率）以外的任何整数倍频率的波形分量。

当谐波引起的畸变不可忽视时，会对电力系统的正常运行和设备的稳定性产生影响。

因此，了解和控制总谐波畸变率对于确保电力系统的稳定和可靠运行至关重要。

本文将介绍总谐波畸变率的概念、影响因素和应用，以帮助读者更好地理解其在电力系统中的重要性和作用。

通过深入分析总谐波畸变率，可以有效地优化电力系统的设计和运行，提高能源利用效率，降低能源浪费和环境污染，推动能源可持续发展。

1.2 文章结构文章结构部分的内容包括对整篇文章的布局和组织进行介绍。

主要包括以下几个方面：1. 介绍文章的整体结构：说明文章的章节和内容安排，以及各个章节之间的逻辑关系和连接点。

2. 概括每个章节的主要内容：简要概括每个章节的主题和内容，让读者能够对整篇文章有一个整体的了解。

3. 强调重点部分：指出文章中重点强调的部分，以及为什么这些部分是重要的。

4. 提出预期阅读效果：说明读者阅读完整篇文章后能够获得的信息和知识，以及对读者的启发和启示。

5. 突出文章的亮点和特色：强调文章的创新点和亮点，让读者对文章产生浓厚的兴趣。

文章结构部分的目的是为了让读者能够快速理解整篇文章的布局和组织，引导读者更好地阅读和理解文章的内容。

1.3 目的本文旨在深入探讨总谐波畸变率（Total Harmonic Distortion Rate，简称THD）这一重要概念，在电力系统中的作用和影响。

通过对总谐波畸变率的概念、影响因素以及应用进行详细分析，旨在帮助读者更好地理解总谐波畸变率在电力系统中的重要性。

同时，本文还将对总谐波畸变率的未来发展方向和应用前景进行展望，为相关领域的研究者和从业者提供参考和启发。

通过本文的研究，我们希望能够为优化电力系统的稳定性和可靠性提供一定的理论支持和指导。

谐波畸变率计算公式
谐波畸变率是指电流或电压信号中含有的谐波信号与基波信号之
比的百分比。

在电力系统中，这通常用来评估交流电的质量，特别是
在高负载或电网故障时。

以下是谐波畸变率的计算公式及其解释：谐波畸变率 = （√（（Irms1² + Irms2² + … + Irmsn²）
/Irms1²）- 1）× 100%
其中，Irms1代表基波电流分量的有效值，Irms2代表第二谐波电
流分量的有效值，以此类推，直到Irmsn代表第n谐波电流分量的有
效值。

这个公式的理解比较简单。

谐波畸变率实际上是通过计算所有谐
波电流分量的平方和与基波电流分量的平方之比得出的。

这个比值再
减去1并乘以100%即可得到百分比的谐波畸变率。

例如，如果一个电路中有一个电流信号，其中基波电流为10安培，第二谐波电流为2安培，第三谐波电流为1安培，那么谐波畸变率就是：
(√（1² + 2²）/1² -1）× 100% = 141.4%
这意味着，由于谐波电流分量的存在，该电路中电流信号的总畸
变率为141.4%，超出了基波电流的10安培。

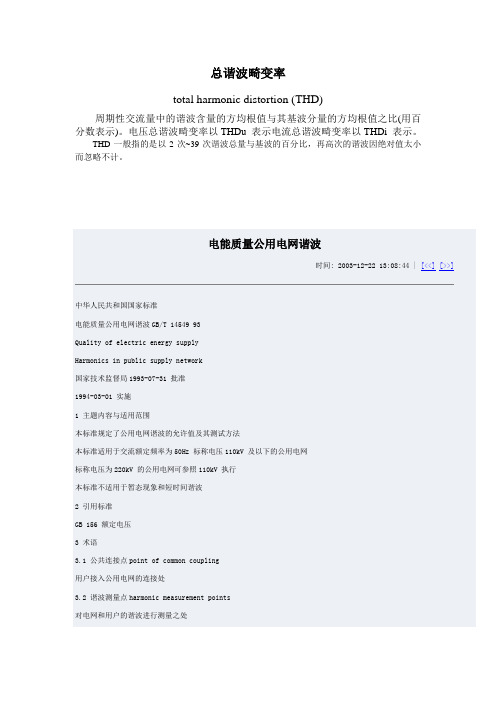

总谐波畸变率total harmonic distortion (THD)周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示)。

电压总谐波畸变率以THDu 表示电流总谐波畸变率以THDi 表示。

THD一般指的是以2次~39次谐波总量与基波的百分比，再高次的谐波因绝对值太小而忽略不计。

电能质量公用电网谐波时间: 2003-12-22 13:08:44 | [<<][>>]中华人民共和国国家标准电能质量公用电网谐波GB/T 14549 93Quality of electric energy supplyHarmonics in public supply network国家技术监督局1993-07-31 批准1994-03-01 实施1 主题内容与适用范围本标准规定了公用电网谐波的允许值及其测试方法本标准适用于交流额定频率为50Hz 标称电压110kV 及以下的公用电网标称电压为220kV 的公用电网可参照110kV 执行本标准不适用于暂态现象和短时间谐波2 引用标准GB 156 额定电压3 术语3.1 公共连接点point of common coupling用户接入公用电网的连接处3.2 谐波测量点harmonic measurement points对电网和用户的谐波进行测量之处3.3 基波(分量) fundamental (component)对周期性交流量进行付立叶级数分解得到的频率与工频相同的分量3.4 谐波(分量) harmonic (component)对周期性交流量进行付立叶级数分解得到频率为基波频率大于1 整数倍的分量3.5 谐波次数(h) harmonic order(h)谐波频率与基波频率的整数比3.6 谐波含量(电压或电流) harmonic content (for voltage or current)从周期性交流量中减去基波分量后所得的量3.7 谐波含有率harmonic ratio (HR)周期性交流量中含有的第h 次谐波分量的方均根值与基波分量的方均根值之比(用百分数表示)第h 次谐波电压含有率以HRUh 表示第h 次谐波电流含有率以HRIh 表示3.8 总谐波畸变率total harmonic distortion (THD)周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示) 电压总谐波畸变率以THDu 表示电流总谐波畸变率以THDi 表示3.9 谐波源harmonic source。

谐波常用术语今昔中外浩瀚的谐波论著中，不但术语和专用名词的数量极多，而且对同一术语所赋的含义也不完全一致，为了读者在阅读谐波文献时便于查明有关专用名词和术语的含义，特根据GB/T14549-93《电能质量公用电网谐波》、《国际电工词典（IEV）》和《IEEE STD 100》等重要资料编写了常用术语和专用名词注释。

1、公共连接点（PCC）Point of Common Coupling用户接入公用电网的连接处。

在公共连接点上连接至少两个用户。

2、基波（分量）Fundamental （Component）对周期性交流量进行傅里叶级数分解得到的频率与工频相同的分量。

对于广义的周期性交流量，其基波频率不一定等于工频，因此广义的基波分量是：周期量的傅里叶级数中序数为1的分量。

当傅里叶级数采用指数函数形式时，指数函数ejw1t中，w1是基波角频率。

3、谐波（分量）Harmonic（Component）对周期性交流量进行傅里叶级数分解得到频率为基波频率的大于1的整数倍的分量，即其频率为基波频率的2或2以上整数倍的分量。

当该周期量用傅里叶级数表示时，谐波就是级数中序数大于1的各个分量，或者说就是具有指数函数ejw1ht并且h≥2的各项。

4、谐波次数Harmonic Order（h）谐波频率与基波频率的整数比（90年代以前的文献中采用的符号为n）。

5、方和根值Root-Sum-Square Value（rss）在规定范围内各数值的平方之和的平方根。

6、方均根值Root-Mean-Square（rms）在规定的时间内（一般是取一个基波周期），函数的瞬时值的平方的平均值之平方根。

过去称为"均方根值"。

对于电流或电压的时间函数的方均根值也称为"有效值"。

7、谐波含量Harmonic Content从周期性交流量中减去基波分量方均根值的平方后，所得差额的平方根。

应该指出，在IEEE的定义中，"Content"不是有名值，而是"基波幅值的百分数"。

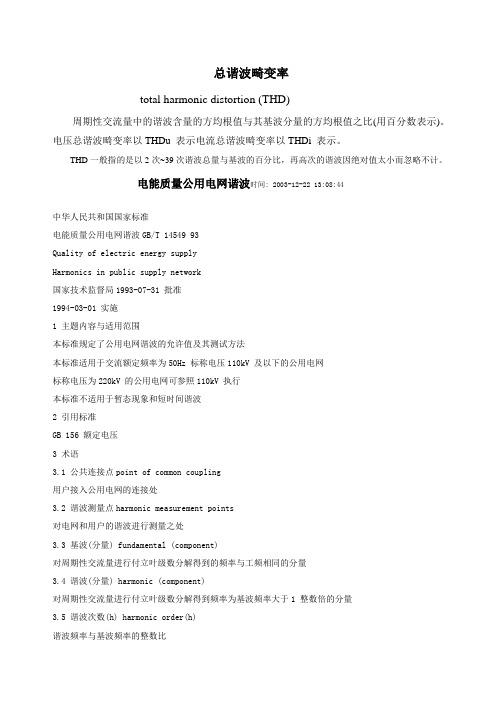

总谐波畸变率
totalharmonicdistortion(THD)
周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示)。

电压总谐波畸变率以THDu表示电流总谐波畸变率以THDi表示。

THD一般指的是以2次~39次谐波总量与基波的百分比，再高次的谐波因绝对值太小而忽略不计。

电能质量公用电网谐波时间:2003-12-2213:08:44
1
2引用标准
GB156额定电压
3术语
3.1公共连接点pointofcommoncoupling
用户接入公用电网的连接处
3.2谐波测量点harmonicmeasurementpoints
对电网和用户的谐波进行测量之处
3.3基波(分量)fundamental(component)
对周期性交流量进行付立叶级数分解得到的频率与工频相同的分量3.4谐波(分量)harmonic(component)
3.5
3.6
3.7
数表示)
第h
3.8
电压总谐波畸变率以THDu表示电流总谐波畸变率以THDi表示
3.9谐波源harmonicsource。

总谐波畸变率的名词解释谐波畸变率是一个在电力系统中用来衡量电能质量的重要指标。

在电力的传输和分配过程中，电力系统中存在着各种各样的非线性负载，如电子设备、变频器、照明装置等，这些非线性负载会引起电流和电压的波形失真，进而导致谐波畸变。

总谐波畸变率则是用来描述电力系统中各个谐波电流和总电流之间的关系的指标。

它是将各个谐波电流的有效值求和，并与总电流的有效值进行比较，从而得到一个反映电流中谐波成分所占比例的数值。

它通常用百分比表示，能够直观地反映电流中的谐波含量。

电力系统中的谐波电流主要包括奇次谐波电流（3次谐波、5次谐波等）和偶次谐波电流（2次谐波、4次谐波等）。

这些谐波电流超出了正弦波电流的频率范围，并且会导致电力系统中的电压波形畸变，对电力设备和电网运行产生一系列不利影响。

总谐波畸变率的计算公式为：THD = (I1^2 + I2^2 + ... + In^2)^0.5 / I0 * 100%其中， I1、I2、...、In分别是电流中的1次谐波、2次谐波、...、n次谐波的有效值；I0是电流的总有效值。

总谐波畸变率的增大会导致电压波形失真，进而对设备的正常运行造成不利影响。

例如，谐波电流会引起电网中的谐波电压扭曲，导致电压不稳定，容易引起设备的故障和损坏。

此外，谐波电流还会引起功率因数下降，影响电力系统的效率。

针对总谐波畸变率过高的问题，我们可以采取一系列的技术手段进行改善和控制。

首先，可以通过选择合适的电力设备或减少非线性负载的使用，以降低谐波电流的产生。

其次，可以通过安装滤波器来衰减谐波电流，改善电网中的谐波问题。

此外，还可以通过优化电力系统的设计和运行，提高谐波电流的承受能力。

总而言之，总谐波畸变率是用来描述电力系统中谐波电流和总电流之间关系的指标。

它反映了电流中谐波成分的比例，对电力系统的电能质量和设备的正常运行都具有重要影响。

通过科学有效的控制措施，我们可以改善和控制总谐波畸变率，提高电力系统的可靠性和稳定性。

总谐波畸变率tdd全文共四篇示例，供读者参考第一篇示例：总谐波畸变率TDD是指电力系统中谐波畸变电压和电流之和相对于基波电压或电流的百分比。

在电力系统中，谐波畸变是指周期性的非基波电压或电流，它是由非线性负载、谐波源等因素引起的。

谐波电压会造成设备的损坏，影响电力系统的正常运行，因此需要对谐波进行监测和控制。

总谐波畸变率TDD是评价谐波畸变程度的重要指标之一。

总谐波畸变率TDD的计算公式如下：TDD = √(THDv² + THDi²)TDD为总谐波畸变率，THDv为电压谐波畸变率，THDi为电流谐波畸变率。

总谐波畸变率TDD的大小反映了电力系统中的谐波畸变程度，通常情况下，TDD越小，电力系统谐波畸变越小，系统运行越稳定。

谐波畸变会对电力系统产生影响，主要表现在以下几个方面：1. 设备损坏：谐波电流会引起设备内部元件的损坏，导致设备寿命缩短，甚至影响设备的正常运行。

2. 电力系统负荷增加：谐波电流会引起电力系统中的损耗增加，导致功率因数下降，影响电力系统的稳定性。

3. 通信干扰：谐波电压会产生干扰波，影响通信设备的正常工作，甚至干扰通信信号的传输。

总谐波畸变率TDD的监测与控制对于维护电力系统稳定运行、延长设备寿命、提高电力质量都具有重要意义。

为了降低总谐波畸变率TDD，我们可以采取以下措施：1. 使用谐波滤波器：通过在系统中加装谐波滤波器，可以有效减少谐波电流的传输和产生，降低系统中的谐波畸变率。

2. 优化电力系统结构：合理设计电力系统结构，避免过大的非线性负载连接在同一线路上，使谐波电流相互影响。

3. 加强谐波监测：定期对电力系统进行谐波监测，及时发现并解决谐波问题，保障系统的正常运行。

总谐波畸变率TDD是一个重要的电力质量指标，对于保障电力系统的正常运行具有重要意义。

我们应该加强对谐波畸变的监测和控制，采取有效措施降低总谐波畸变率TDD，提高电力系统的可靠性和稳定性。
