电机检验标准1.0 目的规范电机检验作业，确保电机各项性能以质量达到标准要求，杜绝不合格产品进仓、出厂。

1.1 总装好的电动机要进行试验，主要验证电动机性能是否符合有关标准和技术条件的要求;设计和制造上是否存在影响运行的各种缺陷;另外，通过对试验结果的分析，从中找出改进设计和工艺、提高产品质量的途径。

2.0 范围适用于公司的电机检验作业。

3.0 定义/参考3.1 《过程和产品的测量和控制程序》3.2 《不合格品控制程序》4.0 作业流程生产车间(产品送检) 品管课(检验) 检测结果评审检验结果填报《检验报告单》 PQC 加强监督控制判定合格入库返工处理品管课(异常反馈单) 不合格5.0 检验项目生产部门按生产工单号进行生产，生产完工的产品置于…待检?区，并通知品管课检验员进行检测。

5.1 检验实施品管课检验员接到通知后按照生产工单号，即前往…待检? 区，核对产品的品名、型号规格、数量、批号等。

了解任务期限，准备好记录表格和检测工具，随后进行检验。

5.2 检验方式检验员对所有组装的电机全检。

5.3 检验程序、方法与要求5.3.1 检验员根据生产部门的生产工单单号进行检验工作。

5.3.2 。

产品检验程序和方法、要求见《电机检测基准》5.4 检验的工具、性能要点及故障处理5.4.1 检测的工具万用表、电桥、耐压仪、游标、电机检测台等。

5.4.2 对外观符合要求的电机:其引出线端子、接线应紧固，不可有松脱现象。

5.4.3 三相电机应测量三相直流电阻，三相电阻应平衡;单相电机应测量主、副绕组的直流电阻。

5.4.4 所有电机都应做耐压试验，考验绕组对机壳或相间的绝缘强度。

5.4.5 所有电机都应做空载、堵转试验。

其三相电流应平衡，其空载、堵转损耗应符合标准。

5.4.6 检测时出现以下情况停止做下一步试验，应排除故障: 接线端子、接线螺帽未紧，三相直流电阻不平衡超过平均值?5，耐压试验时击穿、闪络，三相空载、堵转电流过大、过小、不平衡值超过 10,、损耗过大，电机异常发热，异味，振动大，异响等。

\\

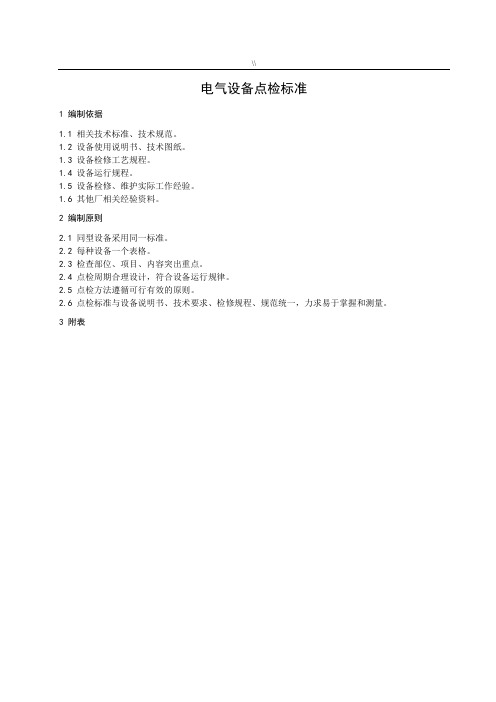

电气设备点检标准
1 编制依据
1.1相关技术标准、技术规范。

1.2 设备使用说明书、技术图纸。

1.3 设备检修工艺规程。

1.4 设备运行规程。

1.5 设备检修、维护实际工作经验。

1.6 其他厂相关经验资料。

2 编制原则
2.1 同型设备采用同一标准。

2.2 每种设备一个表格。

2.3 检查部位、项目、内容突出重点。

2.4 点检周期合理设计，符合设备运行规律。

2.5 点检方法遵循可行有效的原则。

2.6点检标准与设备说明书、技术要求、检修规程、规范统一，力求易于掌握和测量。

3 附表
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
\\
附加说明:
本标准由公司标准化管理委员会提出。

本标准由总经理工作部归口。

本标准起草单位：设备二处。

本标准起草人：华毅刚。

本标准审核人：仇新利。

本标准审定人：胡新民。

标准化审查人：彭京龙。

本标准批准人：田海军。

本标准委托设备二处负责解释。

本标准是首次发布。

______________________。

电机日常点检表简介电机是现代工业中不可少的设备之一，它们被广泛应用于许多领域，如制造业，建筑业，电子业等等。

因此，对电机进行定期检查非常重要，以确保它们的正常运行和最长寿命。

本文将介绍电机日常点检表,以帮助工程师和技术员定期检查电机。

电机日常点检表以下是电机日常点检表，工程师可以根据该表格检查电机的状态。

检查项建议的检查周期检查方法表面及周围环境检查每天检查电机表面是否有油污和异物。

检查周围环境是否有过热或过冷的迹象。

绝缘状况检查每月使用万用表检查绝缘电阻值。

通常情况下,绝缘电阻值应该大于1MΩ。

异响、异味检查每月检查电机运行时是否有异响或异味。

如果是，建议立即停机并进行检查。

转子轴承的振动检查每年使用振动测试仪执行转子轴承振动检查。

电机温度检每季度使用红外温度计或温度探针测量电机表面温检查项建议的检查周期检查方法查度。

最大允许温度一般不应超过155℃。

电机维修保养记录检查每半年检查电机是否按时进行维修和保养，并记录在文件中。

电机电缆连接检查每半年检查电缆的连接状态及绝缘性能。

点检方法表面及周围环境检查•检查电机表面是否有油污、灰尘等，也要注意检查电机的标志、警示标语是否完好清晰。

•若电机底部有排水孔，则需要检查排水孔是否被堵塞。

•检查电机周围的环境是否符合要求，如是否有过热或过冷的迹象。

绝缘状况检查•利用万用表检查电机的绝缘电阻值，一般情况下，绝缘电阻应该大于1MΩ。

•如果绝缘电阻值低于1MΩ，则需要立即停机，进行检查和维修。

•使用兆欧表可以更精确地测量绝缘电阻，但相对来说比较昂贵。

异响、异味检查•首先，打开电机并听其运转声音。

如果有异常的声音，则需要停机，进行检查和维修。

•检查电机表面是否有异常的异味，一旦出现电机内部绝缘或绕组烧毁的情况，通常会伴随有焦味。

转子轴承的振动检查•通常需要使用振动测试仪才能检测到转子轴承的振动情况。

•如果检测到任何不寻常的振动，则需要立即停机并进行检查和维修。

电机温度检查•使用红外温度计或触摸温度计等工具可以测量电机表面的温度。

电气专业一次设备点检标准1. 引言电气设备是现代社会中不可或缺的基础设施，对于保障生产运行和人员安全至关重要。

电气设备的正常运行需要定期进行点检，以确保其可靠性和稳定性。

本文档旨在制定电气专业一次设备的点检标准，以便工程师能够按照标准进行点检，并对设备的运行状态进行评估和维护。

2. 点检范围本标准适用于电气专业的一次设备，包括但不限于： - 高压开关柜 - 低压开关柜 - 电动机 - 变压器 - 断路器 - 开关电源 - 控制器 - 电缆和接线等3. 点检内容3.1 清洁检查 - 检查设备表面是否清洁，无积尘和油脂； - 检查设备内部是否有杂物，如纸屑、螺丝等； - 检查设备接线端子是否清洁，无氧化或腐蚀。

3.2 电气接线检查 - 检查设备接线端子是否松动；- 检查接线端子是否存在烧毁或变形； - 检查接线端子是否正确接触。

3.3 绝缘检查 - 使用绝缘电阻测试仪检测设备的绝缘电阻； - 检测设备内部是否有绝缘材料老化或破损； - 检查设备的绝缘涂层是否完好。

3.4 热保护检查 - 检查设备是否安装了适当的热保护装置； - 检查热保护装置的动作是否可靠； - 检查设备的温度是否正常。

3.5 电气性能检查 - 检查设备的额定电流和电压是否符合要求； - 检查设备的开启、关闭和工作状态是否正常； - 检查设备的电流和电压波形是否正常。

3.6 安全检查 - 检查设备是否正常接地； - 检查设备的安全防护装置是否完好； - 检查设备的操作、告警和故障指示是否正常。

4. 点检频率根据设备的重要性和使用环境，制定相应的点检频率。

一般推荐进行日常巡检和定期检查。

具体频率可参照下表进行制定：设备类型日常巡检频率定期点检频率高压开关柜每日每月低压开关柜每日每月电动机每日每月变压器每日每季度断路器每日每季度开关电源每日每半年控制器每日每季度电缆和接线每日每半年5. 点检记录与报告每次点检都需要详细记录点检的时间、点检内容、点检结果以及异常情况的描述等信息。

电动机日常点检标准1、电动机日常点检（1）、靠视觉：进行外观的检查，电动机的外部紧固件是否有松动，电气联结处有否因接触不良发热变色，冷却系统的水油是否正常，观察和记录各指示仪表的读数，从中发现是否有异常现象。

（2）、靠听觉：检查电动机的运行声音，判断电机是否正常，或者判断故障处在何处。

（采用听诊棒或螺丝刀）（3）、靠嗅觉：可以发现焦味或绝缘漆的臭味，多是由于绕组燃烧造成绝缘击穿电气故障。

（4）、靠触觉：用手摸机壳、轴承座表面，可以发现电动机的振动和温度过高现象。

电机外壳温度：30℃手感觉稍冷，40℃感觉稍暖和，45℃感觉暖和，50℃感觉稍热，手掌可以长久触及，触及久后手掌变红，55℃感觉热，手可停留5-7秒，60℃感觉较热，手可停留3-4秒，65℃感觉非常热，手可停留2-3秒，放开后热量还会留在手中一会儿。

70℃感觉非常热，手指可停留3秒，75℃感觉极热，用手指触及后及放开，80℃感觉：热的使人担心电机是否烧坏，热的手不能触及，85-90℃手刚要触及到就会缩回。

2、三相异步电动机在投入运行前应进行的检查（1）检查电动机铭牌电压与电源电压是否相符，接线是否正确；（2）检查接线盒状况，检查有无损坏、锈蚀等，检查内部是否潮湿，接线螺丝是否松动或烧灼现象；（3）摇测绕组绝缘电阻，电阻值应合格，测得绝缘电阻值不应小于5兆欧；（4）测量电机的绕组电阻，测得的三相直流线电阻值的不均衡度不能超过2%。

（5）电动机外壳接地（或接零）应良好；（6）电动机的各部位螺栓应紧固；（7）轴承注油量应合适，轴承窜动量应符合要求；（8）启动装置应完好；（9）盘车试运行应正常；(10) 电机运行时的水平、垂直、轴向振动值不应超过3mm/s;(或者参考杜邦培训知识)(11) 电机运行时的外表温度不应超过65度；（12）在维护保养过程中，应注意用电安全及机械传动安全，严禁违章操作。

3、三相异步电动机在运行中常见故障定子绕组方面：绕组断线；相间短路；匝间短路；一相接地；绝缘降低；引出线及接线盒内短路或断路。

精品word出厂电机检验规范1 范围：本规范规定了本公司电机产品检验项目的要求、检验方法和检验规则。

本规范适用于本公司所有电机成品、电机配件（定子、转子）的出厂检验。

2 规范性引用文件下列文件中的条款通过检验规范的引用而成为本规范的条款。

凡是注明日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本规范。

凡是不注日期的引用文件，其最新版本适用于本规范：GB1971 电机线端标志与旋转方向GB5171小功率电动机通用技术条件GB2828.1计数抽样检验程序GB12350小功率电动机的安全要求GB1311直流电机试验方法JB/T9617直流电机电枢绕组匝间绝缘试验规范JB/T9615.1交流低压电机散嵌绕组匝间绝缘试验方法3.检验设备、量具及工具检测设备、量具：绝缘电阻表、工频耐电压试验仪、匝间冲击耐电压试验仪、直流马达测试仪、直流低电阻测试仪、定子综合测试台、电枢转子测试仪、线圈圈数测量仪、电机性能综合测试台、电机自动测试系统、噪音计、卷尺、游标卡尺、外径千分尺等常用工具、检具：直流（交流）电源、接线盒、转速表、万用表、螺纹塞规、螺纹环规、螺丝刀及专用检具等4 检验项目、要求及检验方法：4.1 本公司制造的电机必须经下列项目检验，检验合格后方可入库。

出厂检验项目见表一。

4.2 要求：4.2.1耐电压试验：电动机定子绕组相互间以及对机壳间的绝缘应能承受耐电压试验而不发生击穿，试验电压的频率为50Hz，并尽可能为正弦波形，试验电压的有效值和施压时间见表二。

部分内容来源于网络，如有侵权请联系删除！注：U 为电机额定电压，U G为耐电压试验有效电压值，当图纸有具体说明时，耐电压值和泄漏电流按图纸规定执行。

4.2.2电机定（转）子绕组对机壳间的冷态绝缘电阻测定：电动机定子绕组(主、副相绕组)相互间以及对机壳间的绝缘电阻在常温冷态下用绝缘电阻表（当电机电压小于36V时选用250伏绝缘电阻表，当电压大于36V时用500V）测定，其绝缘电阻应不低于50MΩ。

第五篇、机电设备点检标准第一章、滚筒采煤机点检标准
点检周期标记:D–天 W–周 M–月 Y–年
点检状态标记:○－运行中点检△－停止中点检
第二章、乳化液泵站点检标准
点检周期标记:D–天 W–周 M–月 Y–年
点检状态标记:○－运行中点检△－停止中点检
第三章、喷雾泵站点检标准
点检周期标记：D–天 W–周 M–月 Y–年
点检状态标记：○－运行中点检△－停止中点检
第五章、刮板机、转载机点检标准
点检状态标记：○－运行中点检△－停止中点检
第六章、破碎机点检标准
点检周期标记：D–天 W–周 M–月 Y–年
点检状态标记：○－运行中点检△－停止中点检
第七章、掘进机点检标准
点检周期标记：D–天 W–周 M–月 Y–年
点检状态标记：○－运行中点检△－停止中点检
第八章、胶带机点检标准
点检周期标记：D–天 W–周 M–月 Y–年
点检状态标记:○－运行中点检△－停止中点检
第九章、液压支架点检标准
点检周期标记：D–天 W–周 M–月 Y–年
点检状态标记：○－运行中点检△－停止中点检
第十章、防爆开关点检标准
点检周期标记：D–天 W–周 M–月 Y–年
点检状态标记:○－运行中点检△－停止中点检
第十一章、变电所点检标准
点检周期标记：D–天 W–周 M–月 Y–年
点检状态标记：○－运行中点检△－停止中点检
第十二章、移动变电站点检标准
点检周期标记:D–天 W–周 M–月 Y–年
点检状态标记:○－运行中点检△－停止中点检。
